Переход к концепции «интеллектуальных сетей» (Smart Grid) напрямую связан с внедрением цифровых подстанций, в которых интеллектуальные электронные устройства объединяются через высокоскоростные Ethernet-сети. Ethernet перестал быть вспомогательной технологией и стал ключевой транспортной средой для передачи критически важного трафика релейной защиты, противоаварийной автоматики и систем управления. Это предъявляет принципиально новые требования к надежности, устойчивости и предсказуемости работы сетевой инфраструктуры. В таких условиях стандарт IEC 61850-3 (МЭК 61850-3) становится не рекомендацией, а обязательным ориентиром при выборе аппаратного обеспечения для энергетических объектов.

1. Роль стандарта IEC 61850-3 в цифровой трансформации

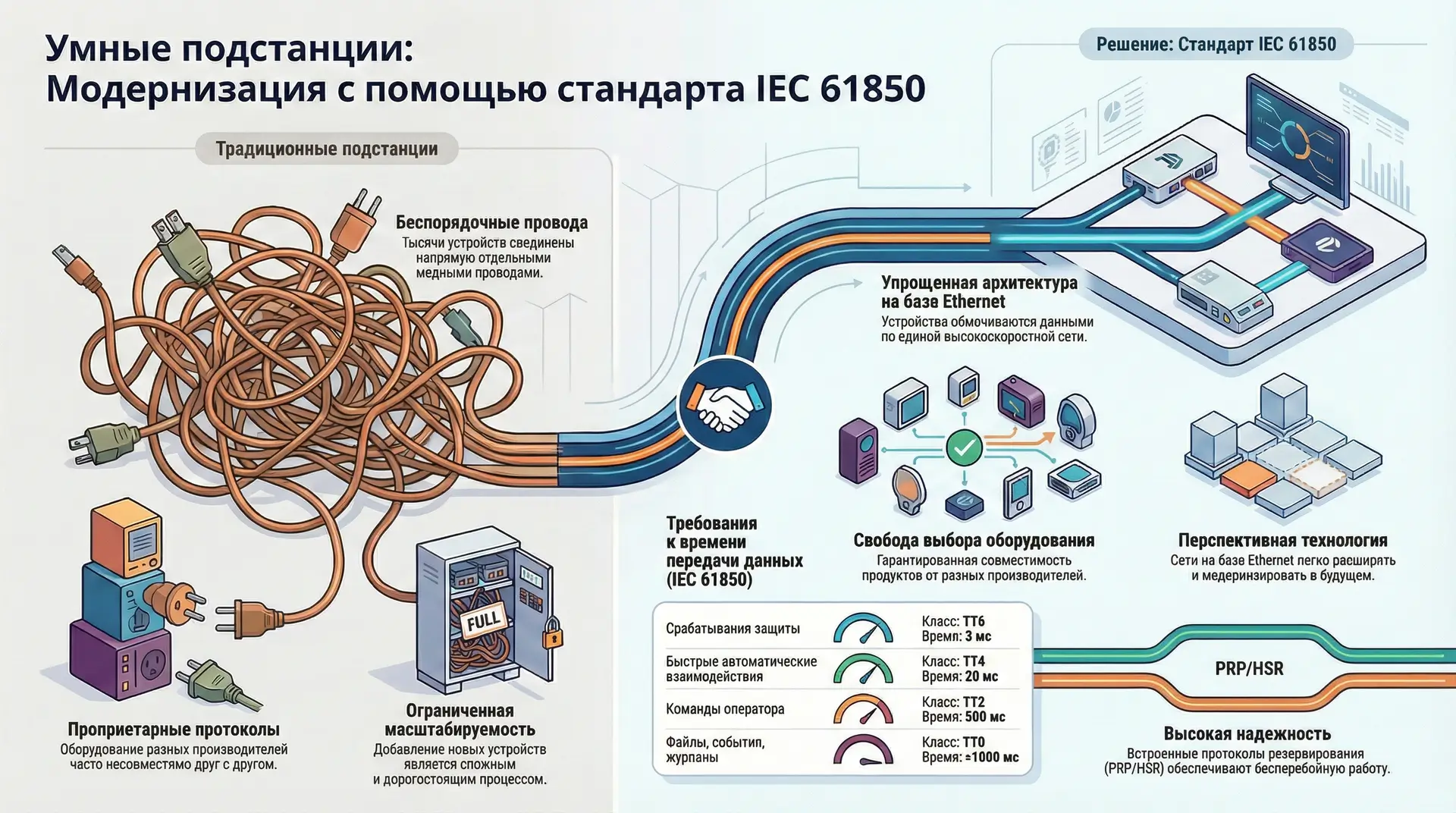

Современная подстанция — это сложная экосистема интеллектуальных электронных устройств, взаимодействующих через открытые и совместимые архитектуры. Использование Ethernet-технологий позволяет уйти от нагромождения медных проводов к интеллектуальным цифровым связям («wire-smart»), значительно снижая затраты на монтаж и проектирование. IEC 61850-3 фокусируется именно на физических требованиях к оборудованию, гарантируя его выживаемость в суровых условиях энергетических объектов.

2. Основные технические требования стандарта

Оборудование, сертифицированное по стандарту IEC 61850-3, проходит жесткие испытания на соответствие следующим критериям:

• Электромагнитная совместимость (ЭМС): обязательное соответствие 4-му уровню защиты от электрических помех и переходных процессов (серия МЭК TS 61000-4-x).
• Температурный диапазон: стабильная работа в классе C3 (от -40 до +75°C). Отсутствие вентиляторов в конструкции критически важно для предотвращения механических поломок и накопления пыли.
• Виброустойчивость: высокая сопротивляемость постоянным вибрациям и ударным нагрузкам.
• Отказоустойчивость: поддержка технологий бесшовного резервирования PRP (Parallel Redundancy Protocol) и HSR (High-availability Seamless Redundancy) согласно МЭК 62439-3, обеспечивающих нулевое время восстановления связи при отказе одного из каналов.

3. Почему обычное промышленное оборудование — это риск

Использование стандартных промышленных решений на подстанциях создает критические угрозы:

1. Ошибки передачи данных: высокий уровень ЭМС вызывает искажения в кадрах Ethernet, что недопустимо для трафика релейной защиты (GOOSE), где время доставки должно быть менее 3 мс.
2. Сбои операционной системы: повреждение ПО из-за скачков напряжения может привести к катастрофическому отказу системы.
3. Проблемы с приемкой: отсутствие официальных сертификатов часто становится блокирующим фактором при сдаче объекта в эксплуатацию .

4. Обзор специализированных решений по категориям

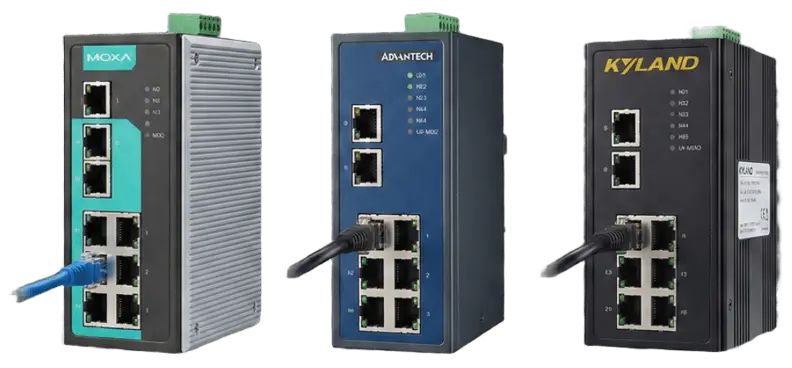

Сетевое оборудование (Коммутаторы)

Коммутаторы обеспечивают связь между шиной процесса и шиной станции, поддерживая точную синхронизацию времени IEEE 1588v2 PTP.

• MOXA: серия PowerTrans включает модульные модели PT-G7828 (L3) и PT-G7728 (L2), поддерживающие до 28 гигабитных портов. Для компактных установок применяются серии PT-508/510.
• Advantech: коммутаторы EKI-7528, EKI-8528, EEKI-9226G и EKI-9228G относятся к устройствам подстанционного класса (substation-grade), что гарантирует его соответствие необходимым экологическим требованиям, нормам безопасности и защиты от электромагнитных помех (ЭМС) для долгосрочной эксплуатации в энергетических средах.
• Kyland: коммутаторы серий SICOM3028GPT и SICOM3024P обеспечивают гибкую конфигурацию портов и ключевую роль в системах интеллектуальных подстанций.

Промышленные компьютеры и серверы

Служат для работы SCADA, анализа данных и хранения архивов на обще станционном уровне.

• MOXA DA-820C: высокопроизводительные стоечные компьютеры на базе Intel Core i7 с поддержкой RAID и технологии Smart Recovery™ для автоматического восстановления ОС на уровне BIOS.
• Advantech: специализированные платформы, такие как серия ECU-P1522, ориентированные на мониторинг и управление энергопотреблением.

Шлюзы и преобразователи интерфейсов

Необходимы для интеграции устаревших устройств с последовательными интерфейсами (Modbus, DNP3, МЭК 60870-5-101) в сеть МЭК 61850.

• Moxa MGate MB3660: шлюзы с высокой плотностью портов (8/16) и защитой от перенапряжений.
• NPort S9000: серверы устройств с поддержкой протокола MMS, что позволяет SCADA-системе видеть статус сетевого устройства как обычного электрического прибора.

5. Практические преимущества для интеграторов

Внедрение оборудования IEC 61850-3 обеспечивает гарантированную совместимость продукции разных поставщиков и прозрачность мониторинга. Поддержка MMS-сервера непосредственно в коммутаторах исключает необходимость установки отдельного ПО для управления сетью (NMS), интегрируя диагностику сети прямо в интерфейс оператора подстанции.

6. Рекомендации по выбору: как избежать ошибок

При подборе оборудования важно обращать внимание на детали:

• Проверяйте наличие протоколов испытаний: сертификация должна быть подтверждена аккредитованными лабораториями.
• Уточняйте тип питания: устройства должны поддерживать вспомогательные напряжения объекта (например, 110/220 VDC/VAC).
• Оценивайте функции диагностики: наличие технологий типа FiberCheck™ для мониторинга состояния оптоволокна позволяет заменять компоненты до их выхода из строя.

Профессиональная поддержка ваших проектов

Построение цифровой подстанции требует глубокой инженерной экспертизы и практического понимания требований стандарта IEC 61850-3. Мы применяем комплексный подход, опираясь на многолетний опыт реализации проектов в области промышленных и энергетических сетей. Обеспечиваем поставку оборудования MOXA, Advantech и Kyland из одного окна и сопровождаем проекты на всех этапах — от проектирования сетей с резервированием PRP/HSR до ввода системы в промышленную эксплуатацию и последующей технической поддержки.

Свяжитесь с нашими инженерами сегодня, чтобы получить спецификацию оборудования, полностью соответствующую стандартам надежности IEC 61850-3.
