Нефтегазовая промышленность — одна из самых требовательных сред для мобильной электроники. Буровые установки, нефтеперерабатывающие заводы, магистральные трубопроводы и морские платформы предъявляют экстремальные требования к вычислительной технике: взрывозащита, работа при температурах от −40 °C до +60 °C, устойчивость к вибрации, агрессивным химикатам и полной темноте при аварийном освещении.
В этих условиях обычный коммерческий ноутбук или планшет выходит из строя за считанные недели — а иногда и дни. Защищенные устройства решают эту проблему на аппаратном уровне, обеспечивая непрерывность технологических процессов и безопасность персонала.
В нефтегазе защищённое устройство — это не «удобство». Это требование промышленной безопасности. Отказ планшета при мониторинге давления на скважине или при контроле газооборудования может привести к аварии с человеческими жертвами.
В этом руководстве рассматриваются ключевые аспекты выбора и применения защищённых устройств в нефтегазовой отрасли: от классификации опасных зон и сертификаций до конкретных моделей ведущих производителей.
Инженерный контекст: условия эксплуатации
Опасные зоны и классификация
Нефтегазовые объекты подразделяются на зоны в зависимости от вероятности присутствия взрывоопасной атмосферы. Эта классификация определяет, какое оборудование допущено к работе.
Классификация по газу (IEC 60079 / ATEX):
| Зона | Описание | Примеры в нефтегазе |
|---|---|---|
| Zone 0 | Взрывоопасная газовая атмосфера присутствует постоянно или длительно | Внутренние объёмы резервуаров, устье скважины при открытом фонтане |
| Zone 1 | Вероятно периодическое появление взрывоопасной атмосферы при нормальной эксплуатации | Площадки вокруг насосов, компрессорные станции, загрузочные эстакады |
| Zone 2 | Маловероятно появление взрывоопасной атмосферы; если возникает — то кратко | Периметр установок, административные здания на промыслах |
Классификация по пыли (ATEX):
| Зона | Описание | Примеры |
|---|---|---|
| Zone 20 | Облако горючей пыли присутствует постоянно | Силосы угольной пыли, зоны разгрузки порошковых реагентов |
| Zone 21 | Вероятно периодическое появление облака пыли | Зоны загрузки/выгрузки сыпучих катализаторов |
| Zone 22 | Маловероятно, возможно только при нарушении процесса | Периметр складов химических реагентов |
Ключевое правило: для работы в Zone 0/1/20/21 требуется устройство с сертификацией ATEX или IECEx. Устройства Zone 2/22 НЕ допускаются в Zone 1/21.
Экстремальные условия эксплуатации
Помимо взрывоопасности, нефтегазовые объекты характеризуются:
- Температуры: от −40 °C (арктические месторождения, Ямал, Северное море) до +60 °C (пустынные промыслы Ближнего Востока). Перепады за сутки могут достигать 50 °C
- Влажность и конденсация: морские платформы — постоянная солёная влажность 95%+, конденсация на внутренних поверхностях
- Вибрация: буровые установки, компрессоры, насосное оборудование — постоянная вибрация 10–50 Гц, амплитуда до 2 мм
- Пыль и химикаты: мелкодисперсная нефтяная пыль, сероводород (H₂S), метанол, ингибиторы коррозии, буровые растворы
- Удары: погрузочно-разгрузочные работы, транспортировка на вездеходах и вертолётах, падение с высоты до 1,8 м
- Солнечная радиация: на открытых промыслах — прямой солнечный свет 12+ часов, обычный экраны становится нечитаемым
Нормативные требования
| Стандарт | Что регулирует | Применяемость |
|---|---|---|
| ATEX 2014/34/EU | Оборудование для взрывоопасных зон |
Обязательно в ЕС |
| ТР ТС 012/2011 | О безопасности оборудования для работы во взрывоопасных средах | Технический регламент применяется в ЕАЭС и Казахстане |
| IECEx | Международная сертификация Ex-оборудования | 50+ стран, глобальное признание |
| MIL-STD-810H | Методы испытаний на устойчивость к среде | Военные и промышленные заказчики |
| IP-Rating (IEC 60529) | Степени защиты оболочек (пыль/вода) | Все отрасли |
| UL 913 / NEC 500 | Class I/II Division 1 (Сев. Америка) | США, Канада |
| IEC 61850 | Коммуникации на подстанциях | Энергетика нефтегаза |
Технические решения
Взрывозащищённые устройства (Ex-класс)
Для Zone 1/21 и Zone 0/20 применяются устройства с искробезопасной конструкцией. Основные принципы защиты:
- Ограничение энергии цепи — электрические параметры (ток, напряжение, ёмкость) спроектированы так, что искра в нормальном режиме не способна воспламенить газовоздушную смесь
- Контроль температуры поверхности — корпус не нагревается выше температуры воспламенения конкретной газовой группы (классы T1–T6). Для нефтегаза критичен класс T4 (135 °C)
- Герметизация — компаундирование (заливка эпоксидным компаундом) электронных модулей исключает контакт искрящих элементов с окружающей средой
- Специальные разъёмы — взрывозащищённые коннекторы с искробезопасными цепями, блокирующие искрение при подключении/отключении
- Антистатический корпус — материал корпуса рассеивает электростатический заряд, исключая искру от статического электричества
Доступные ATEX-планшеты для нефтегаза:
| Модель | Зона | Экран | Процессор | Особенность |
|---|---|---|---|---|
| Durabook U11I-EX | Zone 2/22 | 11.6" | Intel Core i5 | Чтение схем и чертежей |
| Durabook R8-EX | Zone 2/22 | 8.0" | Intel Core i3 | Компактный для ограниченных пространств |
| Getac F110-EX | Zone 2/22 | 11.6" | Intel Core i5 | LumiBond 2.0, hot-swap батарея |
Важно: для Zone 1 требуется отдельная, более строгая сертификация. Большинство коммерческих «защищённых» планшетов сертифицированы только для Zone 2/22.
Стандартные защищённые устройства (не-Ex)
Для Zone 2 (периметры, административные здания, учебные центры на промыслах) допустимо использование стандартных защищённых устройств с сертификацией MIL-STD-810H и IP-Rating не ниже IP65. Они значительно дешевле Ex-моделей и предлагают более высокую производительность.
Ключевые модели:
| Модель | Тип | Экран | Защита | Ключевая особенность |
|---|---|---|---|---|
| Getac B360 | Ноутбук | 14" | MIL-STD-810H, IP65 | QuadraClear® 1400 нит, LifeSupport™ |
| Getac ZX10 | Планшет | 10.1" | MIL-STD-810H, IP65 | LumiBond 2.0, ZeroDark™ HD камера |
| Durabook Z14I | Ноутбук | 14" | MIL-STD-810H, IP53 | AI-Ready (NPU для SCADA-аналитики) |
| Durabook S14I-G3 | Полузащищенный ноутбук | 14" | MIL-STD-810H, IP53 | Полузащищённый, для диспетчерских |
| Winmate D140 | Планшет | 14" | MIL-STD-810G, IP65 | Оптическое ламинирование, широкий диапазон температур |
Связь и интеграция на промыслах
Нефтегазовые объекты часто расположены в удалённых районах без стабильной инфраструктуры связи. Защищённые устройства обеспечивают:
- 4G/LTE — основная связь на удалённых скважинах и кустовых площадках. Диапазон до 10-15 км от базовой станции
- 5G — высокоскоростная передача данных для SCADA-мониторинга, видеонаблюдения и телеметрии. Развёртывается на крупнейших месторождениях
- GPS/GNSS — геолокация для инспекций трубопроводов, картографирования и привязки точек дефектов к координатам
- WiFi 6/6E — локальная связь в пределах промысловой площадки, интеграция с корпоративной сетью и системами управления
- Serial (RS-232/485) — подключение к устаревшему оборудованию: датчики давления, расходомеры, программируемые логические контроллеры (PLC). До 70% полевого оборудования на НПЗ использует COM порт.
Практические сценарии применения
1. Инспекция бурового оборудования
Инженер обходит буровую установку, фиксируя параметры оборудования. Планшет используется для:
- Считывания показаний датчиков через Bluetooth/Com порт
- Фотодокументации состояния: коррозия, утечки, вибрационные повреждения
- Заполнения цифровых чеклистов HSE (Health, Safety, Environment)
- Синхронизации данных с центральной CMMS-системой (Computerized Maintenance Management System)
Требования: IP65+, MIL-STD-810H, яркий дисплей (800+ нит) для работы на солнце, горячезаменяемая батарея для работы полной смены (10-12 часов) без подзарядки.
Рекомендуемые модели: Getac B360 (ноутбук для развёрнутых отчётов), Getac ZX10 (планшет для мобильной инспекции).

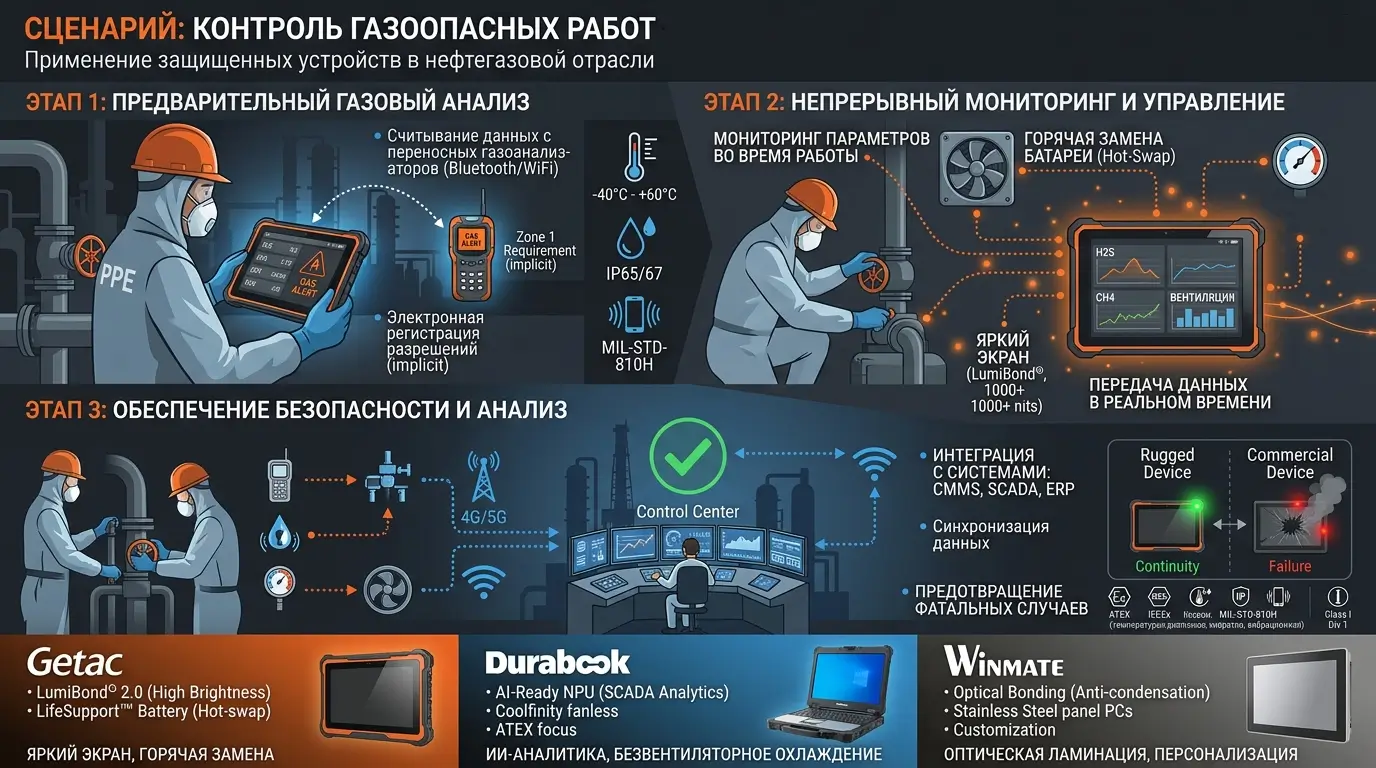

2. Контроль газоопасных работ
Перед началом работ в Zone 1 проводится газовый анализ. Планшет используется для:
- Приёма данных с портативных газоанализаторов через Bluetooth/WiFi
- Оформления наряда-допуска на газоопасные работы в электронном виде
- Контроля параметров вентиляции и концентрации H₂S/CH₄ в реальном времени
- Оперативной передачи данных в диспетчерский центр
Рекомендуемая модель для ATEX Zone 1: планшет Winmate M101QZ (IECEx + ATEX Zone 1: Ex II 2G Ex ib IIC T4 Gb)
(по состоянию на апрель 2026 года - сертификация устройства не завершена)
Рекомендуемые модели для ATEX Zone 2: Durabook U11I-EX (ATEX Zone 2/22), Getac F110-EX (ATEX/IECEx Zone 2/22).
3. Мониторинг магистральных трубопроводов
Инспекция трубопроводов протяжённостью в сотни километров включает:
- GPS-привязку точек дефектов с точностью до 2-3 метров
- Тепловизионное сканирование (подключение внешней камеры)
- Фиксацию координат и параметров коррозии, толщины стенки
- Передачу данных в диспетчерский центр через 4G/5G в реальном времени
Требования: GPS высокой точности, порты для внешних датчиков, 4G-модем, защита от дождя и пыли (IP65+), экран 10"+ для чтения схем трубопроводов.
Рекомендуемые модели: Getac ZX10 (планшет с камерой ZeroDark™ HD), Durabook Z14I (ноутбук с AI-Ready NPU для анализа данных на месте).
4. Управление остановкой НПЗ
При плановой остановке нефтеперерабатывающего завода задействуются сотни инженеров и подрядчиков. Защищённые устройства используются для:
- Координации работ через единую платформу (SAP PM, IBM Maximo)
- Контроля выполнения чеклистов по каждому узлу и агрегату
- Фотофиксации состояния оборудования «до» и «после» ремонта
- Оперативного заказа запасных частей через ERP-систему
Требования: высокая производительность для работы с SAP/Maximo, большой экран (14"+) для чтения чертежей и P&ID-схем, автономность не менее 8 часов.
Рекомендуемые модели: Getac B360 (ноутбук с QuadraClear® 1400 нит), Durabook S14I-G3 (полупромышленный для диспетчерских).

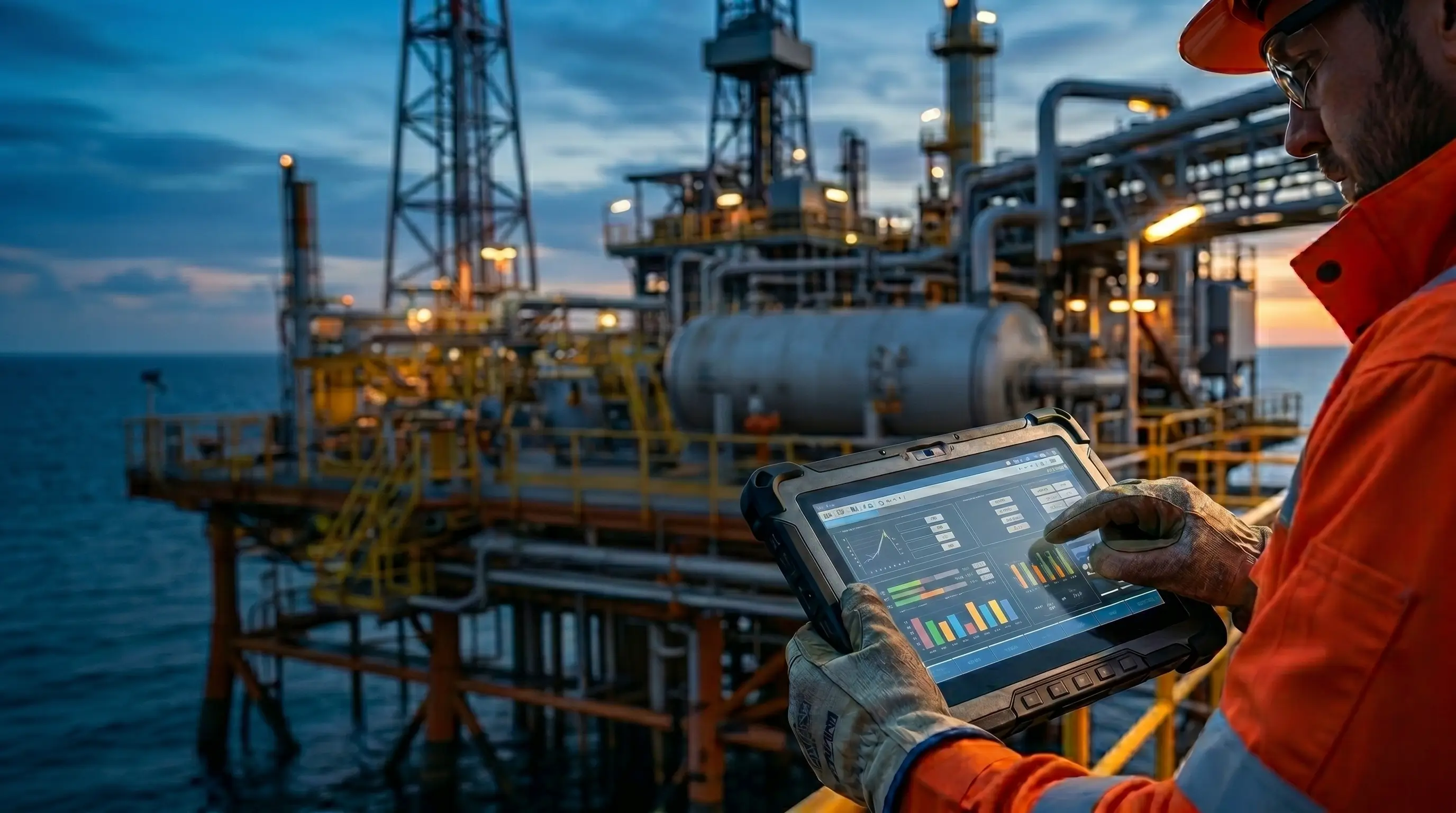

5. Морские платформы (Offshore)
Нефтедобыча на морских платформах — экстремальная среда:
- Солёная влажность 95%+, конденсация на всех поверхностях
- Вибрация от волнения моря и работы насосного оборудования
- Ограниченное пространство — компактные устройства предпочтительнее
- Удалённость от берега — автономная работа без связи с базой
Требования: IP67 (защита от кратковременного погружения), оптическое ламинирование дисплея (защита от конденсации внутри экрана), компактный форм-фактор.
Рекомендуемые модели: Winmate D140 (оптическое ламинирование, Wide Temperature), Durabook R8-EX (компактный 8" для тесных помещений).
Примеры оборудования
Getac в нефтегазе
Getac позиционируется как премиальный бренд с 35+ годами опыта и глубокой историей в оборонном секторе. В нефтегазе ключевые преимущества:
- LumiBond® 2.0 — проприетарная дисплейная технология с яркостью до 1000 нит (B360 — до 1400 нит с QuadraClear), антибликовым покрытием и работой в перчатках. Критична для чтения P&ID-схем на буровой при ярком солнце
- LifeSupport™ Battery — система горячезаменяемых двойных батарей. Инженер заменяет разряженную батарею на заряженную без выключения устройства — непрерывность мониторинга 24/7
- SmartSwitch — переключение режимов сенсора (палец/перчатка/дождь/стилус). Рабочие не снимают защитные перчатки для работы с планшетом
- ZeroDark™ HD — камера для видеозаписи в условиях крайне низкой освещённости. Полезна при инспекции тёмных помещений (резервуары, подвалы насосных станций)
Линейка для нефтегаза:
| Модель | Тип | Зона | Ключевая особенность |
|---|---|---|---|
| Getac F110-EX | Планшет | Zone 2/22 | ATEX/IECEx, LumiBond 2.0, hot-swap |
| Getac B360 | Ноутбук | Zone 2 | QuadraClear 1400 нит, LifeSupport |
| Getac ZX10-EX | Планшет | Zone 2 | ZeroDark HD камера, MIL-STD-810H |
| Getac UX10-EX | Полупромышл. | Zone 2 | Полузащищённый, для диспетчерских |
Durabook в нефтегазе
Durabook — инженерный бренд с 20+ летним опытом разработки защищенных устройств. Бренд принадлежит компании Twinhead International Corporation основанной в 1984 г. Уникальное преимущество — фокус на ATEX-сегмент и AI-Ready устройства:
- U11I-EX — один из немногих 11.6-дюймовых ATEX-планшетов на рынке. Подходит для чтения чертежей и P&ID-схем, что критично при инспекциях оборудования. Экран с технологией DynaVue для читаемости на солнце
- R8-EX — компактный 8-дюймовый ATEX-планшет для работы в ограниченных пространствах (резервуары, ёмкости, подвалы насосных станций). Вес менее 1 кг
- Z14I — AI-Ready ноутбук с NPU для обработки данных SCADA и инженерного моделирования непосредственно на промысле. До 682 TOPS вычислительной мощности (Z14I-HG с NVIDIA RTX Ada)
- Coolfinity — безвентиляторная система охлаждения. Отсутствие вентилятора означает отсутствие забора пыли — критично для нефтегазовых объектов
Линейка для нефтегаза:
| Модель | Тип | Зона | Ключевая особенность |
|---|---|---|---|
| Durabook U11I-EX | Планшет | Zone 2/22 | ATEX, 11.6", DynaVue |
| Durabook R8-EX | Планшет | Zone 2/22 | ATEX, 8", компактный |
| Durabook Z14I | Ноутбук | Zone 2 | AI-Ready, NPU, 14" |
| Durabook Z14I-HG | Моб. workstation | Zone 2 | NVIDIA RTX Ada, 682 TOPS |
| Durabook S14I-G3 | Полупромышл. | Zone 2 | Полузащищённый, для диспетчерских |
Winmate в нефтегазе
Winmate предлагает широкую линейку с акцентом на кастомизацию и ODM-компетенции:
- Optical Bonding — оптическое ламинирование дисплеев для читаемости при ярком солнце и работы в условиях солёной влажности морских платформ. Устранение воздушного зазора между стеклом и LCD исключает конденсацию внутри экрана
- Wide Temperature — работа от −30 °C до +70 °C, что покрывает большинство климатических зон нефтедобычи: от арктических месторождений до пустынных промыслов
- Customization & ODM — адаптация под специфические задачи заказчика: дополнительные Serial-порты для подключения к PLC, кастомные крепления для буровых установок, предустановленное ПО для SCADA-мониторинга
- Stainless Steel варианты — панельные ПК из нержавеющей стали для работы в зонах с агрессивными химикатами (ингибиторы коррозии, буровые растворы)
Линейка для нефтегаза:
| Модель | Тип | Защита | Ключевая особенность |
|---|---|---|---|
| Winmate D140 | Планшет | IP65, MIL-STD-810G | оптическая склейка, 14" |
| Winmate M101AD-EX | Планшет | IP65, ATEX/IECEx Zone 2 | оптическая склейка, 10", Windows |
| Winmate TC605-EX | Смартфон | IP68, ATEX (II Ex ic IIC T4 Gc / II 3D Ex ic IIIB T135°C Dc) | для сред, требующих искробезопасного оборудования. |
Соображения по внедрению
Сертификация и соответствие
| Аспект | Требование | Примечание |
|---|---|---|
| ATEX (Европа/СНГ) | Сертификация по директиве 2014/34/EU, маркировка Ex, указание зоны допуска | Обязательна для Zone 0/1/20/21 |
| IECEx (международный) | Международная сертификация, признание в 50+ странах | Рекомендуется для международных проектов |
| Class I Div 1 (США/Канада) | Сертификация по UL/CSA для Class I Division 1 | NEC 500, аналог ATEX Zone 1 |
| MIL-STD-810H | Сертификация по методам 500.7 (давление), 501.7 (температура), 502.7 (холод), 514.8 (вибрация) | Для всех устройств |
| IP-Rating | Сертификация пыле- и влагозащиты | IP65 минимум, IP67 для морских работ |
Интеграция с корпоративными системами
Защищённые устройства в нефтегазе не работают изолированно. Они интегрируются с:
- SCADA-системы (Siemens PCS 7, Schneider Electric EcoStruxure, Honeywell Experion) — мониторинг и управление технологическим процессом в реальном времени
- CMMS (SAP PM, IBM Maximo) — управление техническим обслуживанием и ремонтами, планирование ТО
- ERP (SAP ERP, Oracle) — закупки, логистика, управление запасами запасных частей
- HSE-платформы (Enablon, Sphera) — управление охраной труда, промышленной и экологической безопасностью, расследование инцидентов
- GIS-системы (ArcGIS, QGIS) — картографирование трубопроводов, инфраструктуры и зон отчуждения
Ограничения и компромиссы
- ATEX-устройства тяжелее и дороже. Сертификация добавляет 30-50% к стоимости устройства. Планшет U11I-EX стоит существенно дороже стандартного U11I. Бюджет на Ex-устройства должен закладываться отдельно.
- Производительность Ex-моделей ограничена. Для обеспечения искробезопасности применяется пониженное энергопотребление, что ограничивает вычислительную мощность. Ex-планшеты обычно работают на Intel Core i3/i5, а не на i7/i9.
- Срок службы батареи на морских платформах. При низких температурах (−20 °C и ниже) ёмкость батареи снижается на 20-30%. Горячезаменяемые батареи (LifeSupport™ у Getac) решают эту проблему.
- Обновление ПО и пересертификация. ATEX-сертификат привязан к конкретной конфигурации hardware + software. Обновление ОС или установка нового ПО может потребовать пересертификации устройства. Это влияет на жизненный цикл.
- Обучение персонала. Работники должны знать правила эксплуатации взрывозащищённого оборудования: не вскрывать корпус в Zone 1, использовать только сертифицированные аксессуары (зарядные устройства, кабели), не заменять батарею в опасной зоне.
Чек-лист выбора устройства для нефтегаза
Заключение
Выбор защищённых устройств для нефтегазовой отрасли определяется классификацией опасных зон, а не только бюджетом или предпочтениями ИТ-отдела. Для Zone 1/21 и Zone 2/22 необходимы ATEX/IECEx-сертифицированные устройства (Durabook U11I-EX, Getac F110-EX и .д.). В некоторых случаях для периметра Zone 2 может быть достаточно стандартных защищённых устройств с MIL-STD-810H и IP65.
Ключевые производители предлагают различные подходы к нефтегазовому сегменту:
- Getac — премиальная надёжность, LumiBond 2.0 для читаемости на солнце, LifeSupport™ Battery для непрерывной работы, 35+ лет опыта в оборонном секторе
- Durabook — один из лидеров в ATEX-сегменте, компактные Ex-модели (R8-EX для ограниченных пространств), AI-Ready устройства для SCADA-аналитики на промысле
- Winmate — широкая линейка от планшетов до встраиваемых Box PC, оптическое ламинирование для морских платформ, ODM-кастомизация под специфические требования заказчика
Правильный выбор устройства — это баланс между сертификацией, производительностью, автономностью и стоимостью владения. Ошибка на этапе выбора обходится многократно дороже: от простоя оборудования из-за отказа техники до штрафов за нарушение требований промышленной безопасности и, в худшем случае, угрозы жизни персонала.
