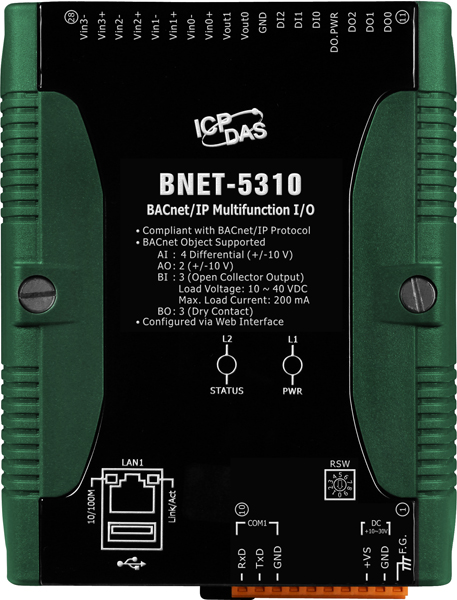

Модуль ICP DAS BNET-5310 представляет собой многофункциональное устройство BACnet/IP, оснащённое четырьмя каналами аналогового ввода, двумя каналами аналогового вывода, тремя каналами дискретного ввода и тремя каналами дискретного вывода. Это решение предназначено для интеграции в системы автоматизации зданий, обеспечивая эффективный сбор и управление данными с различных сенсоров и исполнительных механизмов.
Ключевые технические особенности BNET-5310 включают:
- Аналоговый ввод: четыре дифференциальных канала с диапазоном входных сигналов ±10 В, разрешением 12 бит и частотой дискретизации 4 кГц. Входное сопротивление составляет 1 МОм, что минимизирует влияние на измеряемые сигналы. Защита от перенапряжения ±30 В пост. гарантирует надёжность работы в условиях возможных электрических помех.
- Аналоговый вывод: два канала с диапазоном выходных сигналов ±10 В, разрешением 12 бит и нагрузочной способностью 20 мА. Эти характеристики обеспечивают точное управление исполнительными механизмами, такими как регулирующие клапаны или приводы.
- Дискретный ввод: три канала для сухих контактов с логическими уровнями «1» (замкнут на GND) и «0» (открытый). Защита от перенапряжения 30 В пост. позволяет подключать различные устройства, включая кнопки, переключатели и реле.
- Дискретный вывод: три канала с открытым коллектором (тип «открытый коллектор»), работающие в режиме «приёмник» (NPN). Выходное напряжение составляет +10 ~ 40 В пост., максимальный ток на канал — 200 мА, что подходит для управления небольшими нагрузками, такими как индикаторы или сигнальные лампы.
- Сетевой интерфейс: один порт Ethernet 10/100 Base-T(X) (разъём RJ45) для подключения к сети BACnet/IP, обеспечивая интеграцию с другими устройствами и системами управления.
- Питание и защита: рабочее напряжение 10 ~ 30 В постоянного тока, потребление тока 4,8 Вт. Встроенный сторожевой таймер повышает надёжность системы, автоматически перезагружая устройство в случае сбоев.
- Условия эксплуатации: рабочая температура от -25 до +75 °C и влажность 5 ~ 90% без конденсации позволяют использовать модуль в различных климатических условиях.
- Габариты и монтаж: размеры 91 x 132 x 52 мм, пластиковый корпус, монтаж на DIN-рейку обеспечивают удобство установки и эксплуатации в распределительных щитах и шкафах управления.
Модуль BNET-5310 идеально подходит для применения в системах автоматизации зданий, таких как системы управления отоплением, вентиляцией и кондиционированием воздуха (HVAC), системы освещения, а также в промышленных приложениях, где требуется интеграция различных типов сигналов в единую сеть BACnet/IP. Его возможности позволяют эффективно собирать данные с сенсоров, управлять исполнительными механизмами и обеспечивать мониторинг состояния оборудования в реальном времени.
Преимущества BNET-5310 включают:
- Многофункциональность: поддержка различных типов входных и выходных сигналов позволяет интегрировать модуль в разнообразные системы автоматизации.
- Надёжность: защита от перенапряжений и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных эксплуатационных условиях.
- Удобство монтажа: компактные размеры и монтаж на DIN-рейку упрощают установку и обслуживание устройства в распределительных щитах и шкафах управления.
- Интеграция с BACnet/IP: поддержка протокола BACnet/IP обеспечивает совместимость с широким спектром устройств и систем управления, облегчая интеграцию в существующие инфраструктуры.
Обратите внимание, что модуль BNET-5310 снят с производства. В качестве альтернативы рекомендуется рассмотреть решения серии GW-2493M и ET-7000 от ICP DAS, которые предлагают расширенные возможности и соответствуют современным требованиям автоматизации зданий и промышленных объектов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 91 x 132 x 52 |
| Частота дискретизации | 4 кГц |
| Потребление тока | 4.8 Вт |
| Сторожевой таймер | Есть |
| Количество каналов дискретного ввода | 3 |
| Защита от перенапряжения | 30 В пост. ±30 В пост. |
| Тип каналов дискретного ввода | Сухой контакт |
| Напряжение лог. 1 | Замкнут на GND |
| Напряжение лог. 0 | Открытый |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Порты Ethernet | 1 x Ethernet 10/100 Base T(X) (разъем RJ45) |
| Тип каналов аналогового ввода | Дифференциальные |
| Количество каналов АЦП | 4 |
| Входное сопротивление | 1 МОм |
| Диапазон входных сигналов по напряжению | ±10 В |
| Разрешение АЦП | 12 бит |
| Количество каналов ЦАП | 2 |
| Разрешение ЦАП | 12 бит |
| Нагрузочная способность выхода по напряжению | 20 мА |
| Диапазон выходных сигналов по напряжению | ±10 В |
| Количество каналов дискретного вывода | 3 |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Максимальная нагрузка на канал | 200 мА |
| Тип каналов дискретного вывода | Sink Тип 'открытый коллектор' |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода Модуль аналогового вывода |
| Рабочая влажность, % | 5 ~ 90, без образования конденсата |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -30 ~ +85 |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| BACnet | BACnet/IP Server |
| Объекты BACnet | 1 устройство, 4 AI, 2 AO, 3 BI, 3 BO |
| Поддерживаемые BIBB | DS-RP-B, DS-RPM-B, DS-WP-B, DS-WPM-B, DS-COV-B, DM-DDB-B, DM-DOB-B, DM-DCC-B, DM-TS-B, DM-UTC-B, DM-RD-B |
