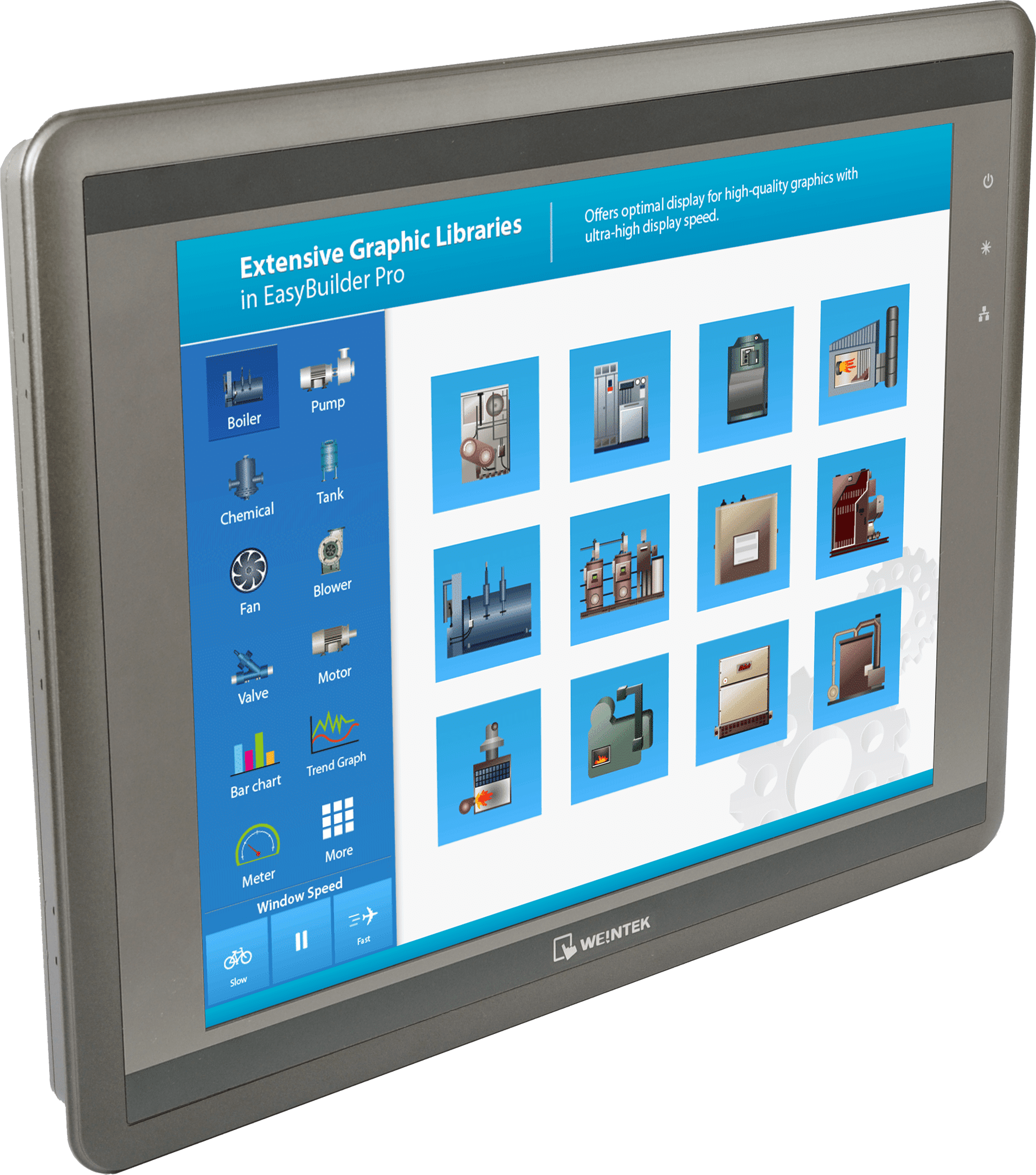

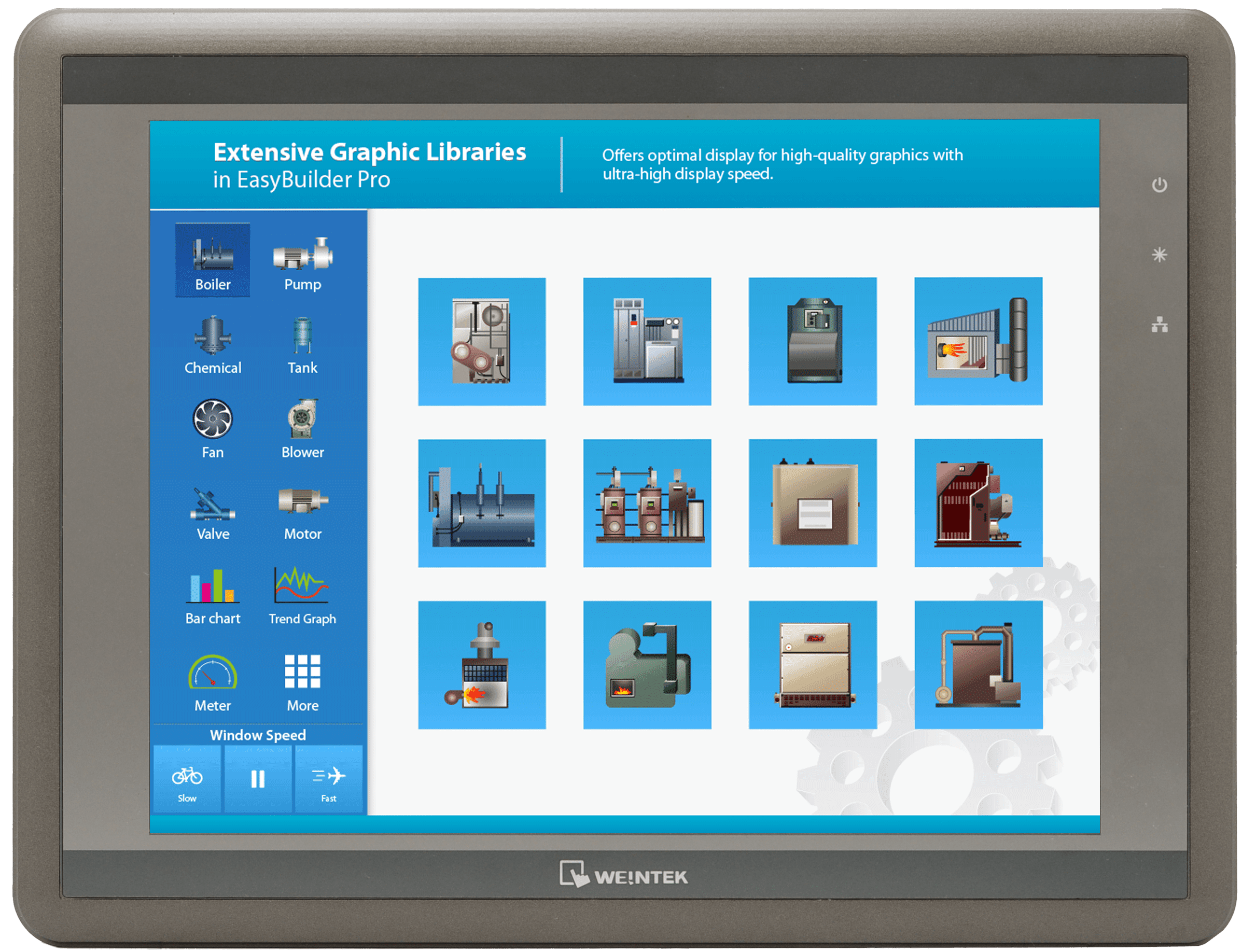

Панель оператора Weintek MT8121XE1 представляет собой высокопроизводительный человеко-машинный интерфейс (HMI) с диагональю экрана 12,1 дюйма и разрешением 1024 x 768 пикселей. Оснащенная 32-битным процессором RISC Cortex-A8 с тактовой частотой 1 ГГц, она обеспечивает быструю обработку данных и высокую отзывчивость системы. Встроенная память составляет 256 МБ RAM и 256 МБ Flash, что гарантирует стабильную работу при выполнении сложных задач.
Экран устройства выполнен по технологии TFT LCD с яркостью 500 кд/м² и контрастностью 700:1, что обеспечивает четкость изображения при различных условиях освещенности. Сенсорный экран резистивного типа с 4-проводной технологией гарантирует точность ввода с отклонением ±2% по горизонтали и вертикали. Время работы светодиодной подсветки составляет более 50 000 часов, что способствует долговечности устройства.

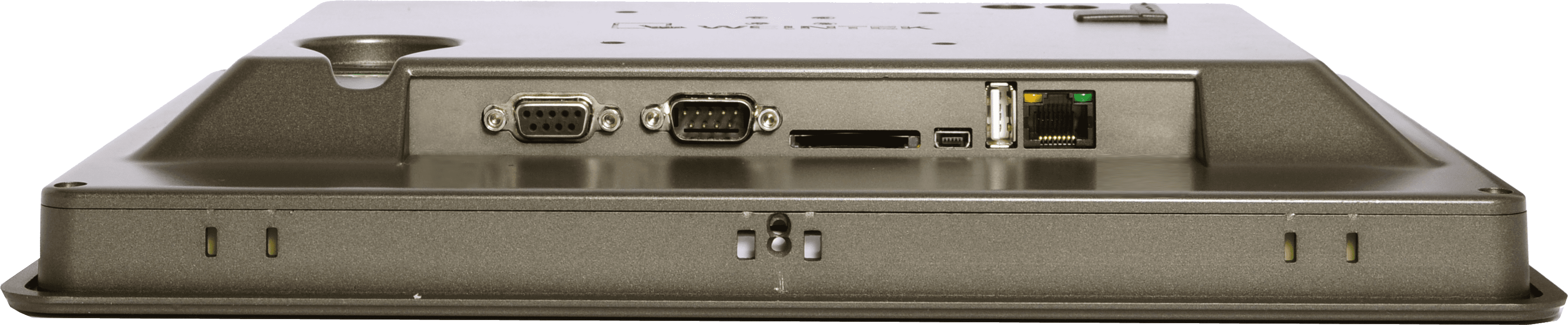

Для подключения к различным устройствам панель оснащена следующими интерфейсами:
- COM1: RS-232/RS-485 2W/4W, поддерживает MPI 187,5 Кбит/с для связи с контроллерами Siemens;
- COM3: RS-485 2W;
- Ethernet: 1 порт 10/100 Base-T;
- USB: 1 порт USB 2.0 Host и 1 порт USB 2.0 Client;
- Слот для SD/SDHC карты: для расширения памяти.
Панель поддерживает среду разработки EasyBuilder Pro, что упрощает процесс создания и настройки пользовательских интерфейсов. Для удаленного доступа доступны функции VNC Client и VNC Server, обеспечивая возможность мониторинга и управления системой на расстоянии.
Устройство предназначено для эксплуатации в промышленных условиях при температуре от 0 до +50°C и влажности от 10% до 90% без конденсации. Корпус выполнен из пластика и имеет защиту лицевой панели по стандартам UL Type 4X (внутри помещения), NEMA4 и IP66, что гарантирует защиту от пыли и влаги.
Панель оператора Weintek MT8121XE1 идеально подходит для применения в системах автоматизации, управления технологическими процессами, мониторинга и управления оборудованием в различных отраслях промышленности, включая машиностроение, энергетический сектор и производство. Ее высокая производительность, надежность и широкие возможности подключения делают ее эффективным решением для интеграции в сложные автоматизированные системы.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Размер монтажного отверстия, мм | 305 x 231 |
| Потребление тока | 800 мА |
| Вес нетто, кг | 2.1 |
| Габаритные размеры, мм | 317 x 244 x 46 |
| Видеовход | Отсутствует |
| Среда разработки проектов | EasyBuilder Pro |
| Удаленный доступ | VNC Client VNC Server |
| Flash-память | 256 Мб |
| RAM | 256 Мб |
| Диагональ экрана | 12.1' |
| Яркость экрана | 500 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 50 000 |
| Цветность | 16.2 M |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 700:1 |
| Тип матрицы | TFT |
| Разрешение экрана | 1024 x 768 |
| Шина CAN | Отсутствует |
| Слот для SD-карты | SD/SDHC |
| Аудиовыход | Отсутствует |
| Ethernet | 1 x 10/100 BaseTx |
| Последовательные порты | COM1: RS-232/RS-485 Com3: RS-485 2W |
| USB | 1 x USB 2.0 Host 1 x USB 2.0 Client |
| Поддержка MPI | COM1/COM3 RS-485 2W поддерживает MPI 187.5K |
| Процессор | 32-битный RISC Cortex-A8 1 ГГц |
| Часы реального времени | Есть |
| Материал корпуса | Пластик |
| Сертификаты | CE, UL, RoHS |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +50 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP66 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Классическая панель оператора |

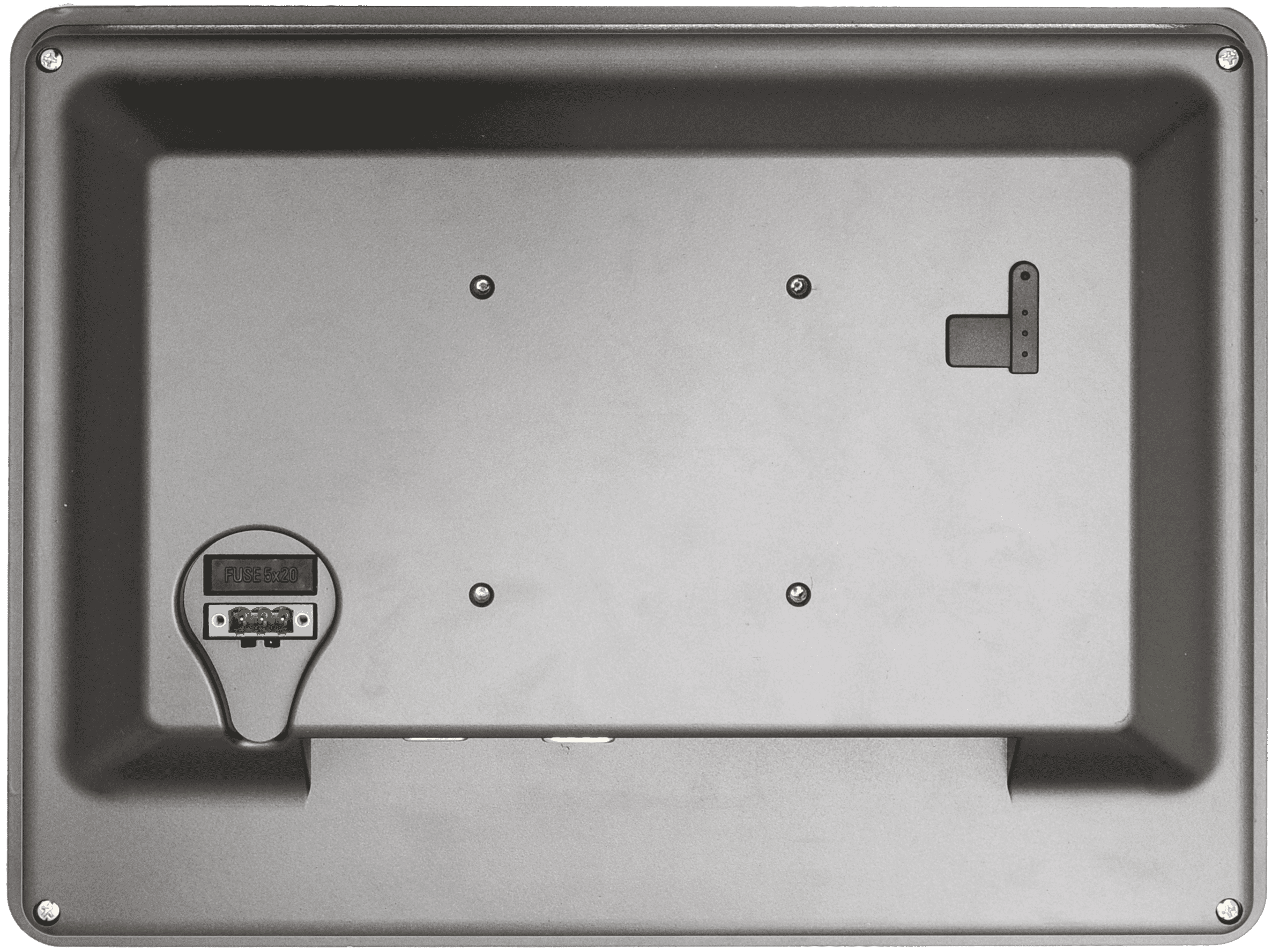

| Монтаж | VESA 75 Панельный |
