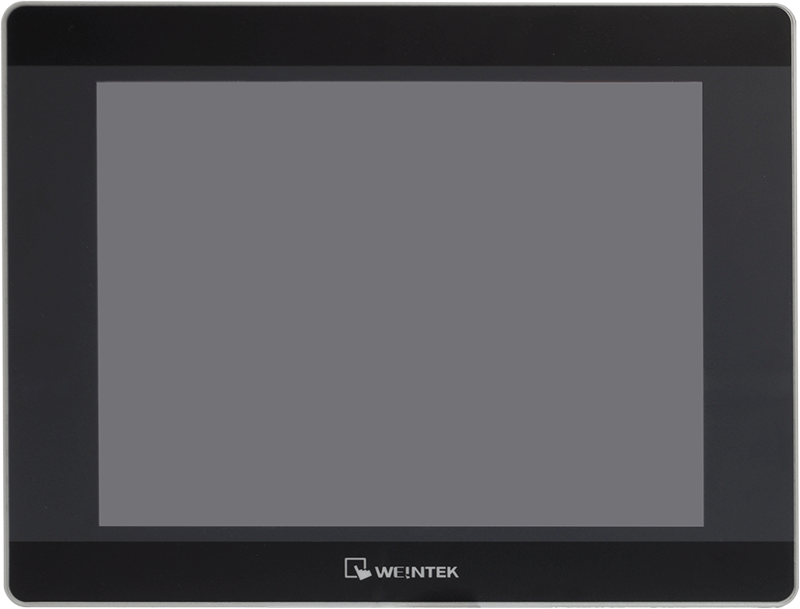

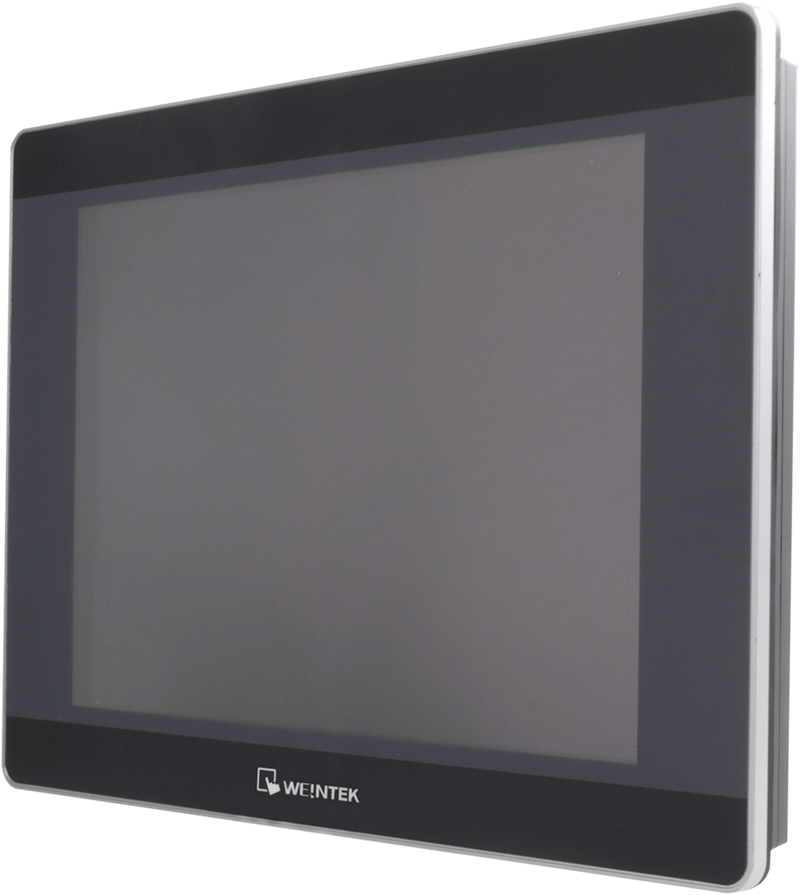

Панель оператора Weintek MT8090XE — это высокопроизводительное устройство человеко-машинного интерфейса (HMI), предназначенное для эффективного управления технологическими процессами в промышленной автоматизации. Оснащенная 9,7-дюймовым TFT-экраном с разрешением 1024 x 768 пикселей, она обеспечивает четкое и детализированное отображение информации, необходимой для мониторинга и управления оборудованием.
Ключевые технические особенности MT8090XE включают:
- Производительный процессор: 32-битный RISC Cortex-A8 с тактовой частотой 1 ГГц, обеспечивающий быструю обработку данных и отклик системы.
- Объем памяти: 512 МБ флеш-памяти и 256 МБ оперативной памяти (RAM), позволяющие эффективно работать с объемными проектами и сложными графическими интерфейсами.

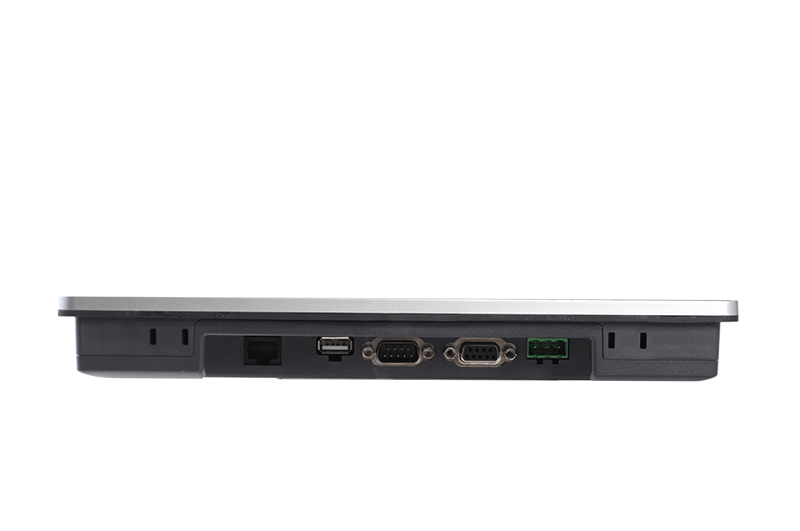

- Коммуникационные интерфейсы: три COM-порта (RS-232 и два RS-485), один Ethernet-порт (10/100 Base-T) и USB 2.0 Host, обеспечивающие гибкость подключения к различным устройствам и системам.
- Сенсорный экран: 4-проводной резистивный сенсор с точностью ±2% по горизонтали и вертикали, обеспечивающий надежный ввод данных и управление.
- Питание: поддержка диапазона напряжений от 10,5 до 28 В DC, что позволяет использовать панель в различных условиях электроснабжения.
- Степень защиты: фронтальная панель соответствует стандарту IP65/NEMA 4, обеспечивая защиту от пыли и влаги, что делает устройство пригодным для эксплуатации в сложных промышленных средах.
- Рабочие температуры: устройство функционирует в диапазоне от 0 до 50°C, что расширяет возможности его применения в различных климатических условиях.
Панель MT8090XE предназначена для использования в системах автоматизации различных отраслей промышленности, включая машиностроение, энергетический сектор, химическую и нефтехимическую промышленность. Она служит эффективным средством для мониторинга и управления технологическими процессами, обеспечивая операторов необходимой информацией в реальном времени.
Преимущества MT8090XE включают:
- Высокая производительность: мощный процессор и достаточный объем памяти обеспечивают быструю обработку данных и отклик системы.
- Гибкость подключения: разнообразные коммуникационные интерфейсы позволяют интегрировать панель с различными устройствами и системами.
- Надежность: высокая степень защиты и устойчивость к внешним воздействиям гарантируют долговечность и бесперебойную работу устройства в сложных условиях эксплуатации.
- Удобство эксплуатации: интуитивно понятный интерфейс и поддержка программного обеспечения EasyBuilder Pro облегчают процесс разработки и настройки пользовательских интерфейсов.
Совместимость MT8090XE с различными промышленными контроллерами и приводами, а также поддержка стандартных протоколов связи, таких как Modbus TCP, делают ее универсальным решением для интеграции в существующие системы автоматизации. Это позволяет обеспечить эффективное управление и мониторинг технологических процессов на предприятии.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.85 |
| Габаритные размеры, мм | 260.6 x 203.1 x 36.5 |
| Размер монтажного отверстия, мм | 250 x 192 |
| Потребление тока | 500 мА |
| Угол обзора | 60/70/70/70 |
| Видеовход | Отсутствует |
| Среда разработки проектов | EasyBuilder Pro |
| Удаленный доступ | VNC Client VNC Server EasyAccess 2.0 (опционально) VNC клиент/сервер FTP сервер |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Flash-память | 512 Мб |
| RAM | 256 Мб |
| Диагональ экрана | 9.7' |
| Яркость экрана | 350 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 30 000 |
| Цветность | 262 K |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 500:1 |
| Тип матрицы | TFT |
| Разрешение экрана | 1024 x 768 |
| Шина CAN | Отсутствует |
| Слот для SD-карты | Отсутствует |
| Аудиовыход | Отсутствует (Поддержка USB аудио) |
| Ethernet | 1 x 10/100 BaseTx |
| Последовательные порты | Com1: RS-232 Com3: RS-485 2W Com2: RS-485 |
| USB | 1 x USB 2.0 Host |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Wi-Fi | Отсутствует |
| Гальваническая развязка RS-485 | Отсутствует |
| Процессор | 32-битный RISC 1 ГГц |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 512 МБ |
| Объем оперативной памяти | 256 Мб |
| Материал корпуса | Пластик |
| Сертификаты | CE, RoHS, ATEX |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +50 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Защита лицевой панели | NEMA4 / IP65 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Классическая панель оператора |

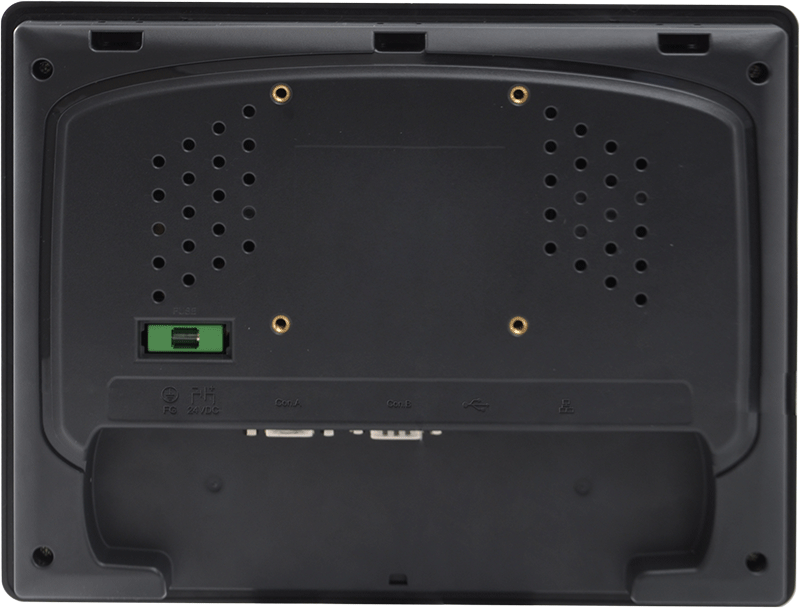

| Монтаж | VESA 75 Панельный |
| Среда разработки визуализации | EasyBuilder Pro |
