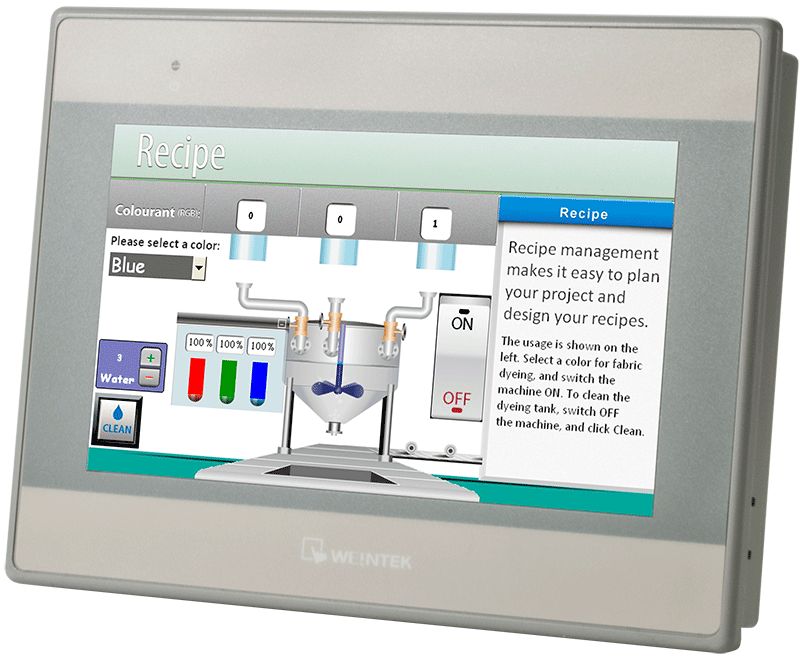

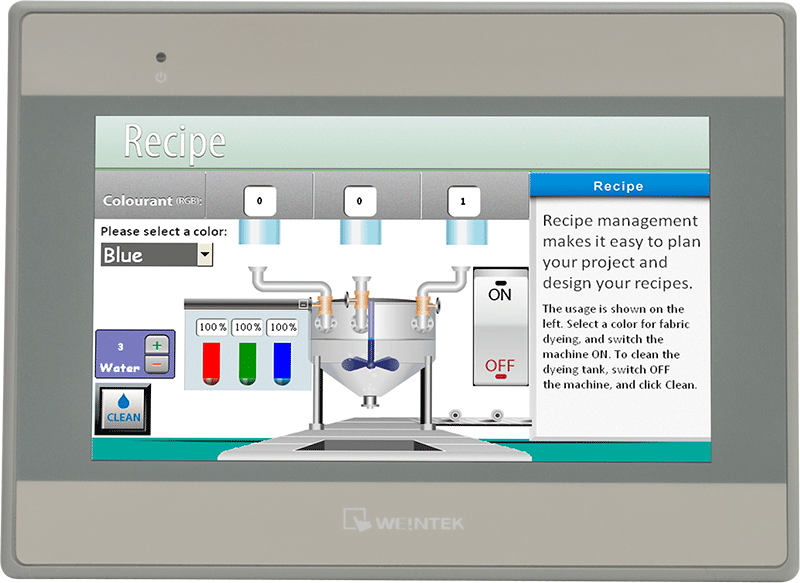

Панель оператора Weintek MT8070iE представляет собой компактное и функциональное устройство с 7-дюймовым сенсорным экраном, предназначенное для эффективного взаимодействия с промышленными системами автоматизации. С разрешением 800 x 480 пикселей и яркостью 400 кд/м², она обеспечивает четкое отображение информации в различных условиях освещенности. Резистивный 4-проводной сенсорный экран гарантирует высокую точность ввода с отклонением не более ±2% по горизонтали и вертикали, что особенно важно при работе в промышленных средах с возможными механическими воздействиями.

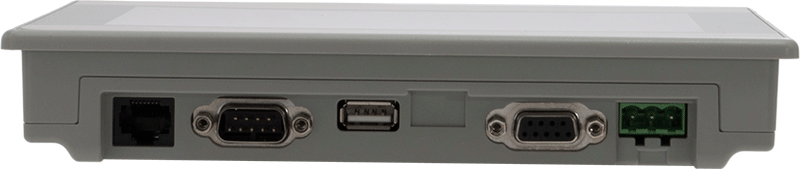

Устройство оснащено двумя последовательными портами: COM1 (RS-232/RS-485) и COM3 (RS-485 2W), а также одним портом Ethernet 10/100 Base-TX и USB 2.0 Host. Это обеспечивает гибкость подключения к различным промышленным контроллерам и устройствам. Поддержка MPI на портах COM1 и COM3 (RS-485 2W) с максимальной скоростью 187,5 Кбит/с расширяет возможности интеграции с оборудованием Siemens. Гальваническая развязка на порту RS-485 повышает надежность передачи данных, снижая влияние электромагнитных помех.
Сенсорный экран с углом обзора 80/60/80/80° и продолжительностью работы подсветки более 30 000 часов обеспечивает долговечность и удобство эксплуатации. Материал корпуса из пластика и защита лицевой панели по стандартам UL Type 4X (внутри помещений), NEMA4 и IP65 гарантируют надежную работу устройства в промышленных условиях с возможным воздействием пыли и влаги.
Панель MT8070iE функционирует при рабочем напряжении 24 В постоянного тока с допустимым отклонением ±20% и потребляет ток 350 мА. Рабочая температура устройства составляет от 0 до +50°C, а влажность — от 10 до 90% без образования конденсата, что делает ее подходящей для использования в различных климатических условиях. Сертификаты CE, UL и RoHS подтверждают соответствие устройства международным стандартам безопасности и экологичности.
Панель оператора Weintek MT8070iE идеально подходит для применения в системах автоматизации, где требуется надежный и функциональный интерфейс для взаимодействия с различными промышленными устройствами. Ее возможности интеграции с контроллерами Siemens через MPI и поддержка различных интерфейсов делают ее универсальным решением для широкого спектра промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.6 |
| Габаритные размеры, мм | 200.3 x 146.3 x 34 |
| Размер монтажного отверстия, мм | 192 x 138 |
| Угол обзора | 80/60/80/80 |
| Потребление тока | 350 мА при 24 В пост. |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 800:1 |
| Тип матрицы | TFT |
| Диагональ экрана | 7' |
| Яркость экрана | 400 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 30 000 |
| Цветность | 16.7 M |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Тип подсветки | LED |
| Разрешение экрана | 800 x 480 |
| Аудиовыход | Зуммер |
| Шина CAN | Отсутствует |
| Wi-Fi | Отсутствует |
| Слот для SD-карты | Отсутствует |
| USB | 1 x USB 2.0 Host |
| Ethernet | 1 x 10/100 BaseTx |
| Последовательные порты | COM1: RS-232/RS-485 Com3: RS-485 2W |
| Поддержка MPI | COM1/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Есть |
| Процессор | 1-ядерный RISC |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 128 МБ |
| Объем оперативной памяти | 128 Мб |
| Материал корпуса | Пластик |
| Сертификаты | CE, UL, RoHS |
| Развязка цепи питания | Отсутствует |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +50 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая высота над уровнем моря | до 3000 м |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP65 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Классическая панель оператора |
| Монтаж | Панельный |
| Среда разработки визуализации | EasyBuilder Pro |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Удаленный доступ | VNC клиент/сервер EasyAccess 2.0 (опционально) FTP сервер |
