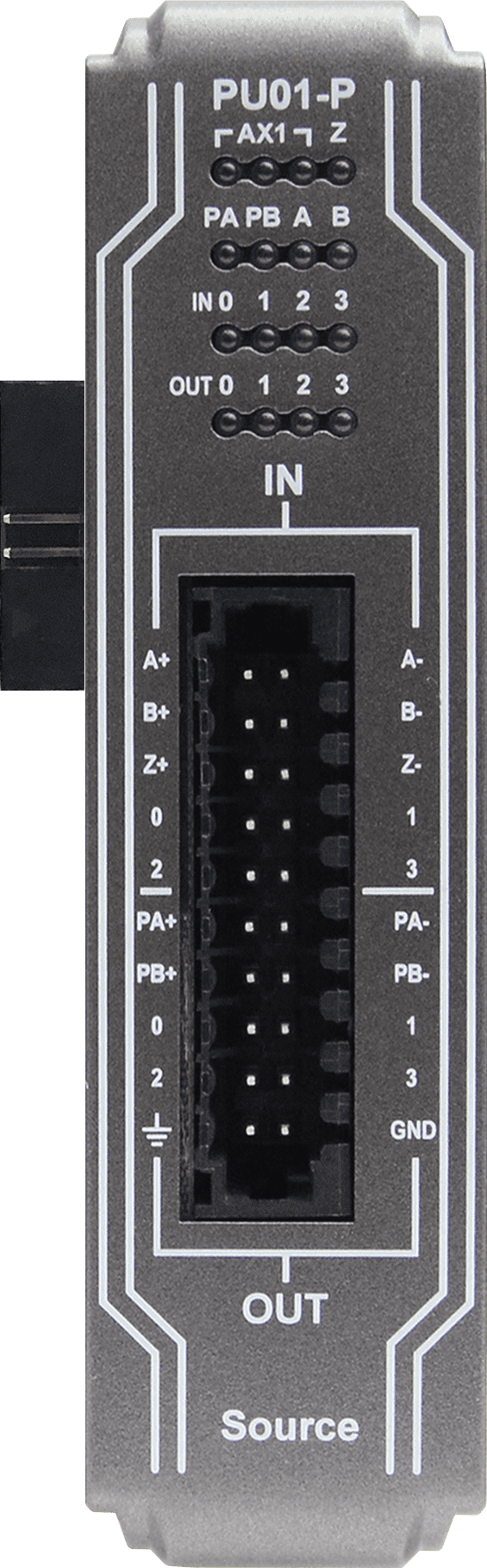

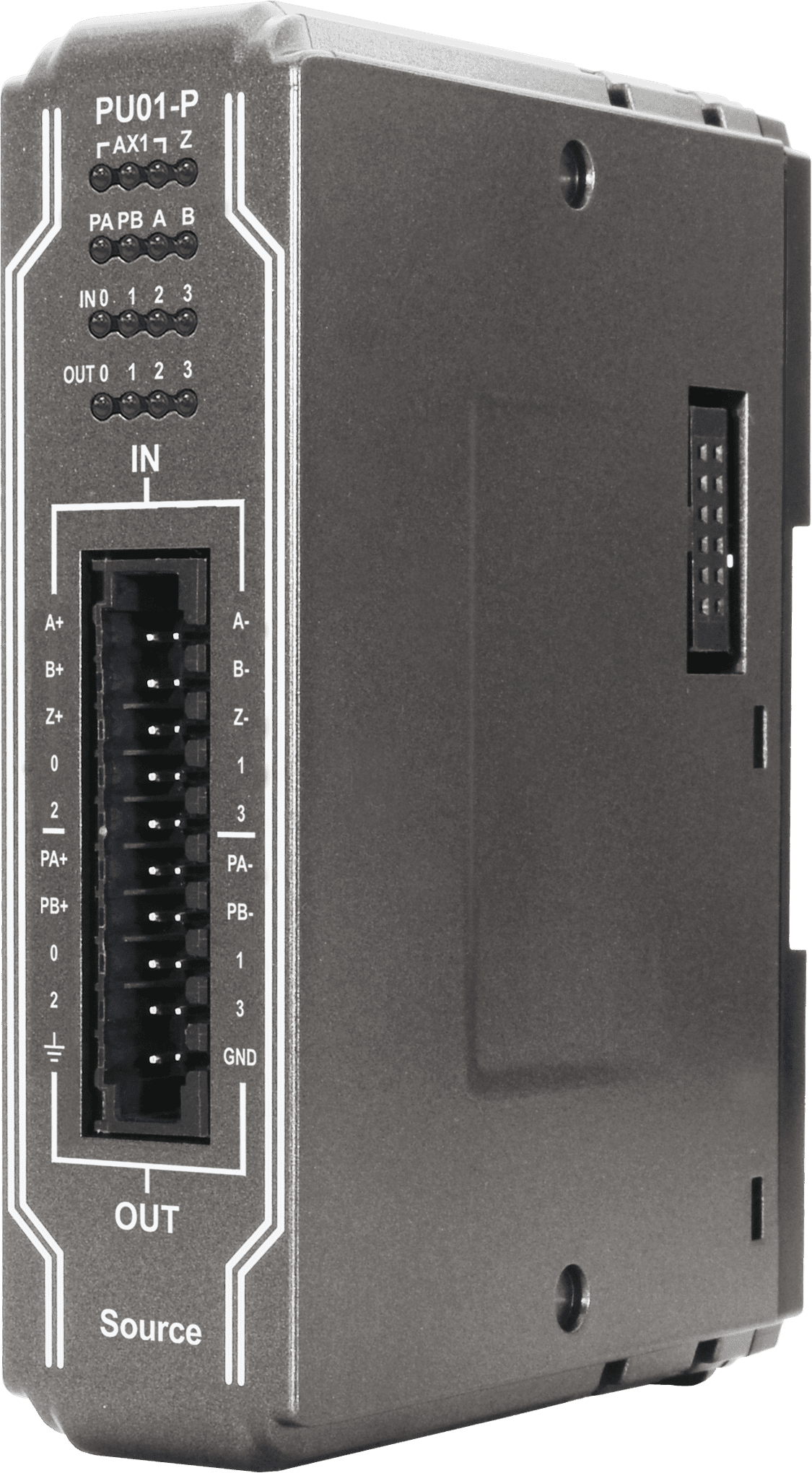

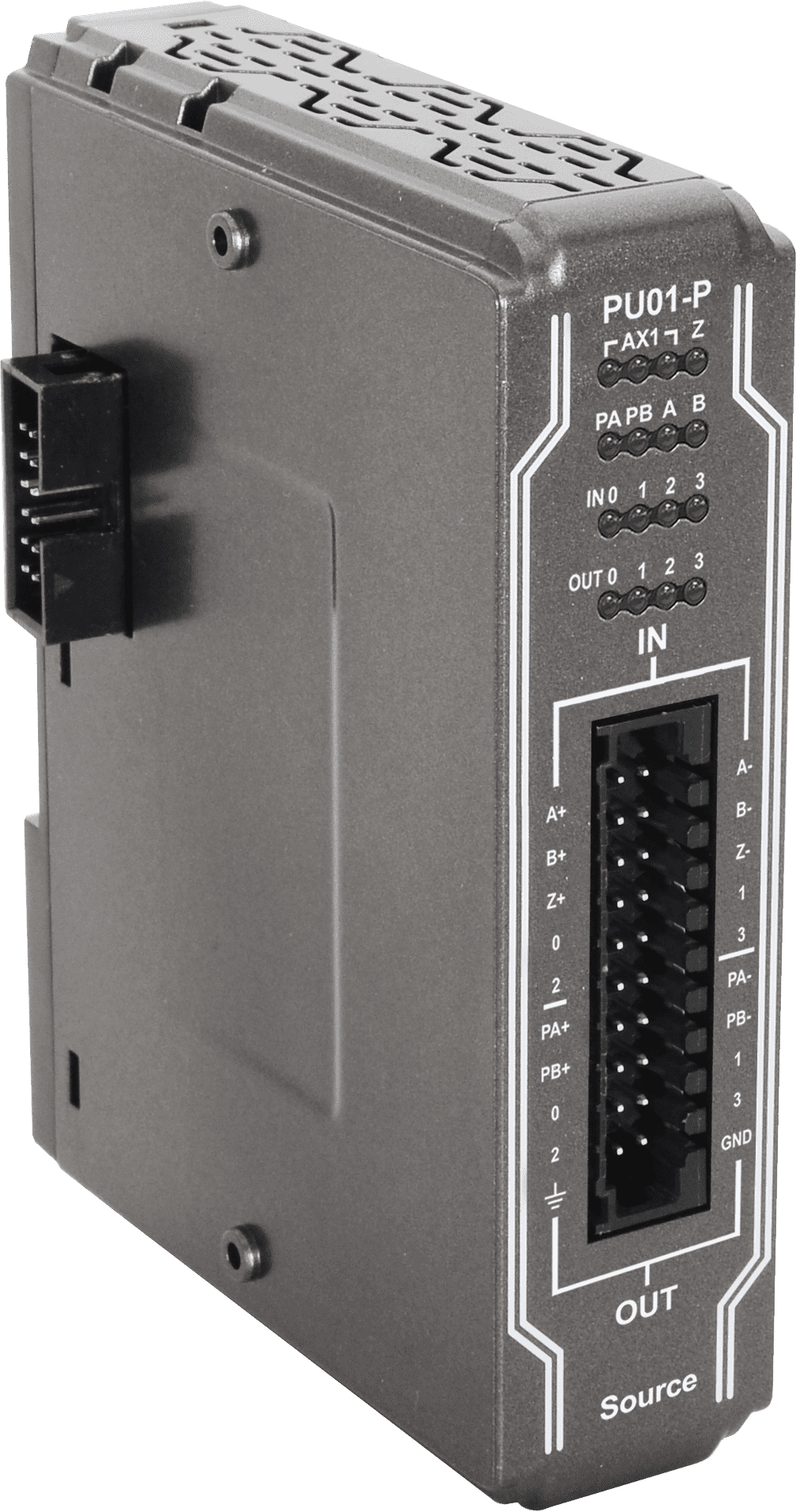

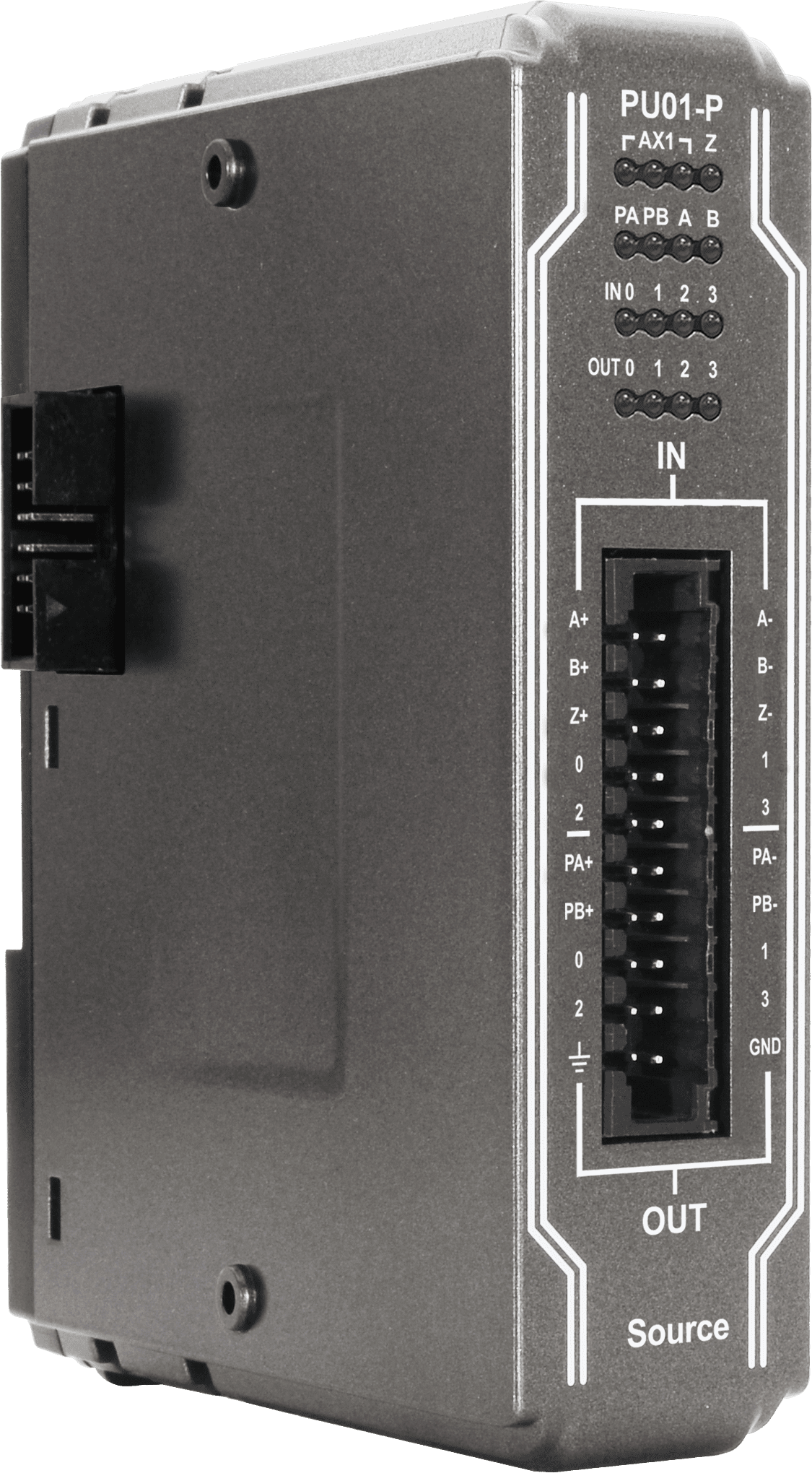

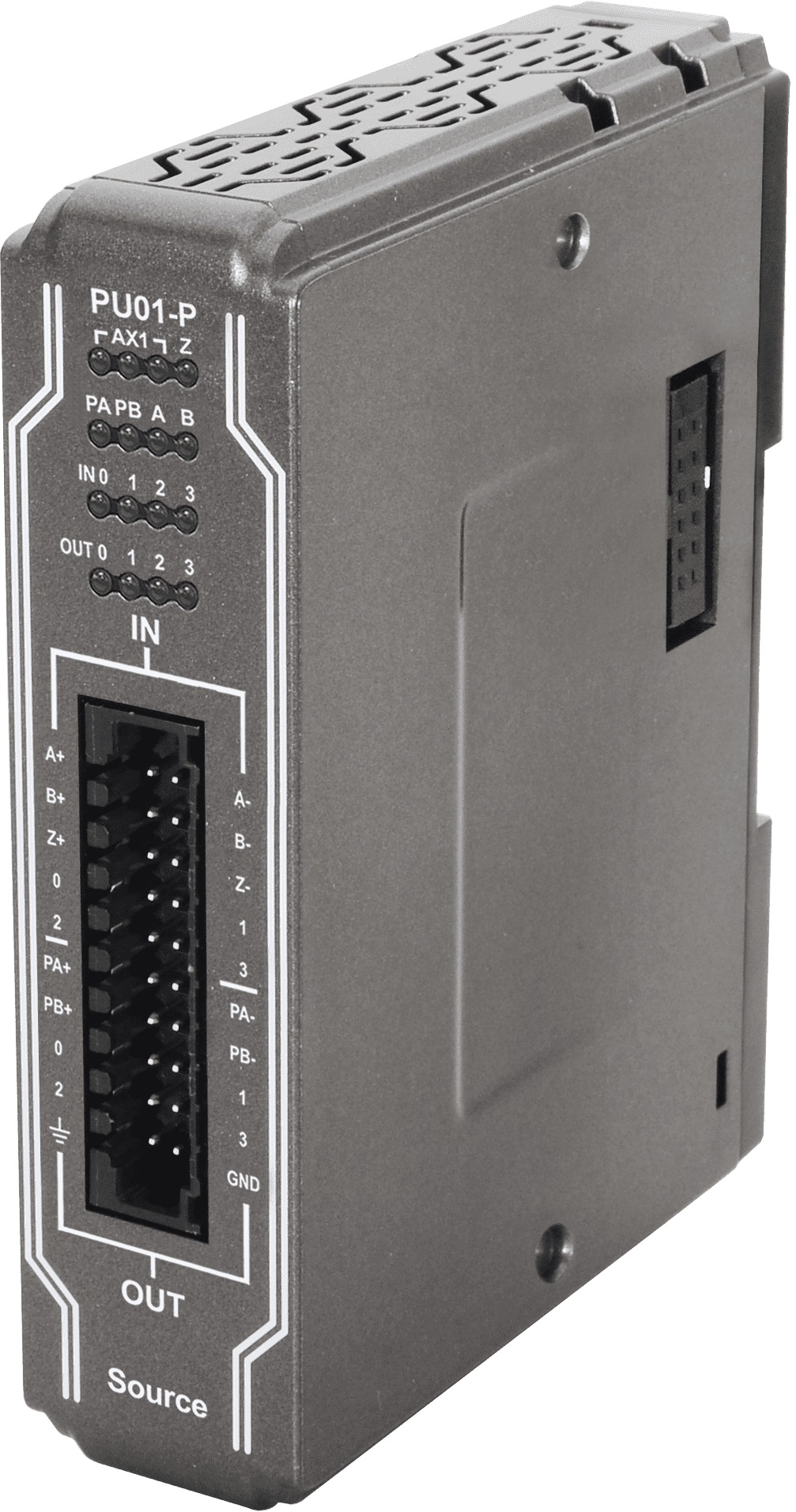

Модуль управления движением iR-PU01-P от компании Weintek предназначен для точного и эффективного управления одной осью в системах автоматизации. Этот модуль обеспечивает высокоскоростное управление шаговыми и серводвигателями, что делает его идеальным решением для различных промышленных приложений, требующих прецизионного позиционирования.
**Ключевые технические особенности:**
- Количество осей: 1
- Цифровые входы: 4 канала типа «потребитель» (24 В DC, 5 мА) с максимальной частотой 200 кГц; 3 дифференциальных канала (A/B/Z фаза) соответствуют стандартам ANSI TIA/EIA-485-A с частотой до 2 МГц
- Цифровые выходы: 4 канала типа «источник» (24 В DC, 50 мА) с максимальной частотой 40 кГц; 2 дифференциальных канала (A/B фаза) соответствуют стандартам ANSI TIA/EIA-485-A с частотой до 2 МГц
- Выходные сигналы: поддержка различных режимов, включая CW/CCW импульсы, импульс + направление и дифференциальный выход
- Входное сопротивление: 3 кОм
- Напряжение логического 0: 0–5 В
- Напряжение логического 1: 15–28 В
- Монтаж: на DIN-рейку 35 мм
- Габаритные размеры: 27 x 109 x 81 мм
- Вес: 0,12 кг
- Рабочая температура: 0–55°C
- Влажность: 10–90% (без конденсации)
- Степень защиты: IP20
- Материал корпуса: пластик
- Сертификаты: CE, UL, RoHS
**Области применения и целевая аудитория:**
Модуль iR-PU01-P предназначен для использования в различных промышленных сферах, включая системы позиционирования, упаковочные машины, измерительные системы, печатные машины, системы контроля натяжения и конвейерные системы. Он идеально подходит для инженеров и специалистов по автоматизации, которым требуется интегрировать высокоскоростное управление движением в свои системы.
**Преимущества и совместимость:**
- Высокоскоростное управление: возможность вывода импульсов до 2 МГц обеспечивает точное и быстрое управление двигателями
- Гибкость подключения: поддержка различных типов входов и выходов позволяет интегрировать модуль в разнообразные системы автоматизации
- Совместимость с iR-серией: модуль совместим с другими устройствами серии iR, такими как контроллеры cMT-CTRL01, каплеры iR-COP, iR-ETN и iR-ECAT, что обеспечивает расширяемость и гибкость системы
- Простота интеграции: поддержка стандартов PLCopen Motion Control и CiA402, а также наличие библиотеки функциональных блоков для CODESYS упрощают процесс разработки и интеграции
- Надежность: соответствие международным стандартам и наличие сертификатов CE, UL и RoHS подтверждают высокое качество и безопасность устройства
Модуль управления движением iR-PU01-P от Weintek представляет собой надежное и эффективное решение для интеграции высокоскоростного управления одной осью в системы автоматизации, обеспечивая гибкость, совместимость и простоту в использовании.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.12 |
| Габаритные размеры, мм | 27 x 109 x 81 |
| Индикаторы ввода/вывода | Красный светодиод состояния входа |
| Потребление тока | 108 мА@5 В пост. |
| Входное сопротивление | 3 кОм |
| Напряжение лог. 0 | 0~5 В пост. |
| Тип каналов дискретного ввода | Sink |
| Количество каналов дискретного ввода | 4 |
| Напряжение лог. 1 | 15~28 В пост. |
| Максимальная частота входного сигнала | 200 кГц |
| Монтаж | На DIN-рейку |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Source |
| Ток нагрузки | 40 мА @ 24 В пост. |
| Максимальная частота выходного сигнала | 40 кГц |
| Материал корпуса | Пластик |
| Вибрации | IEC 60068-2-6 EN 60068-2-27 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 EN 55024 EN 55032 Class A |
| Сертификаты | CE, UL, RoHS |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +55 |
| Температура хранения, °C | -20 ~ +70 |
| Защита от пыли и влаги | IP20 |
| Тип модуля | Модуль ввода-вывода |
| Количество каналов | 3 фазы A/B/Z 2 фазы A/B |
| Входной ток | Соответствует требованиям стандартов ANSI TIA/EIA-485-A |
| Максимальная входная частота | 2МГц |
| Выходное напряжение | Соответствует требованиям стандартов ANSI TIA/EIA-485-A |
| Максимальная выходная частота | 2 Мгц |
