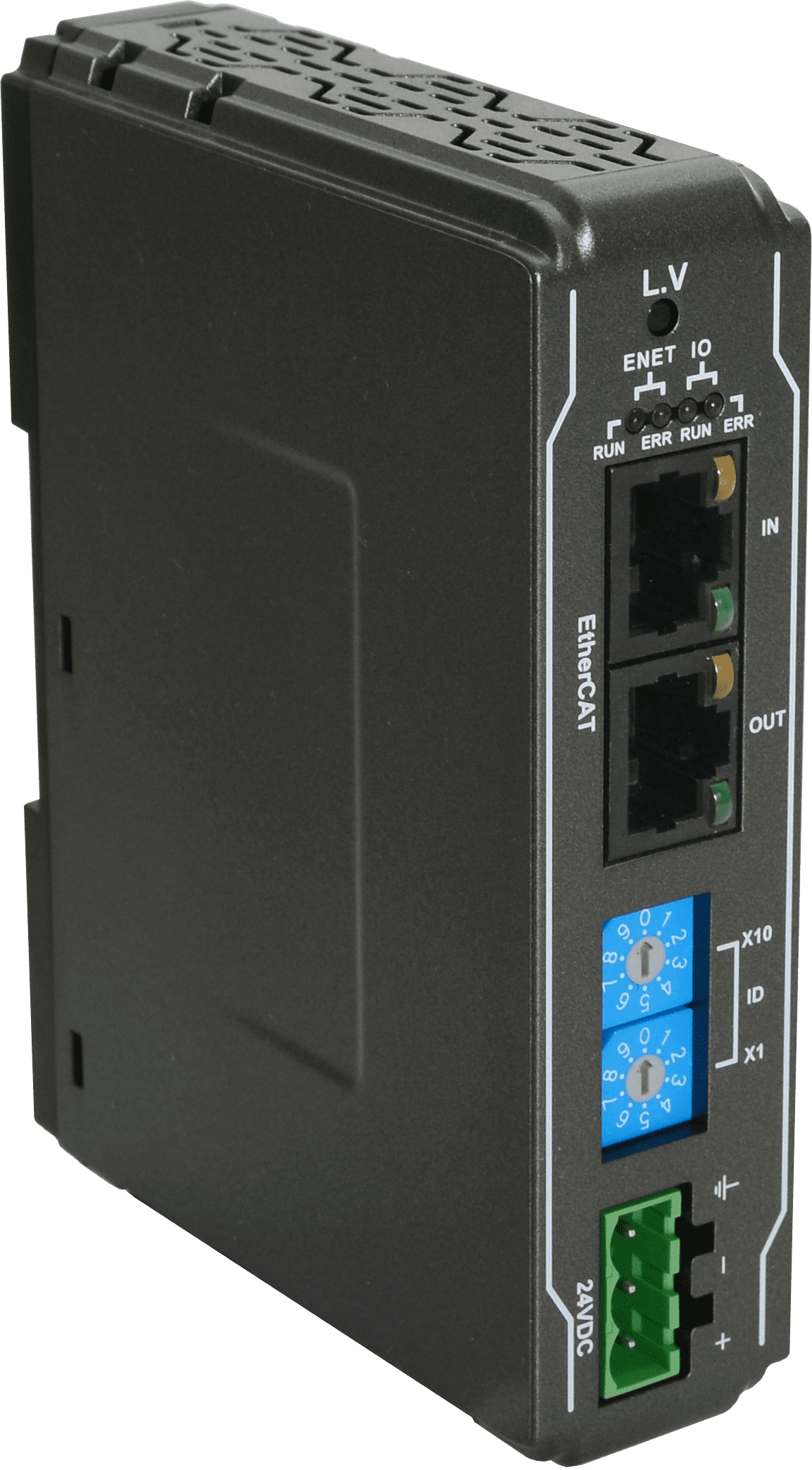

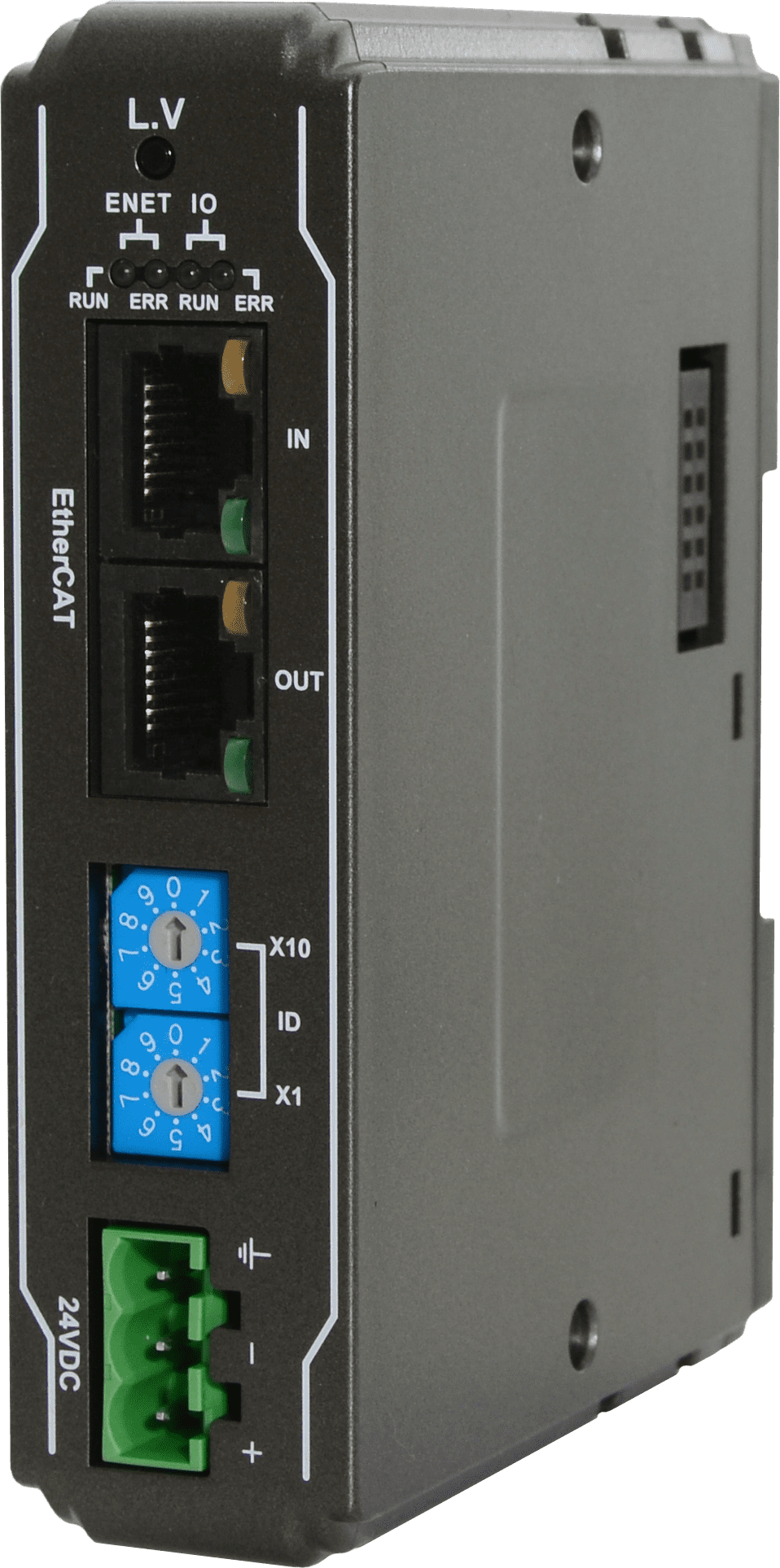

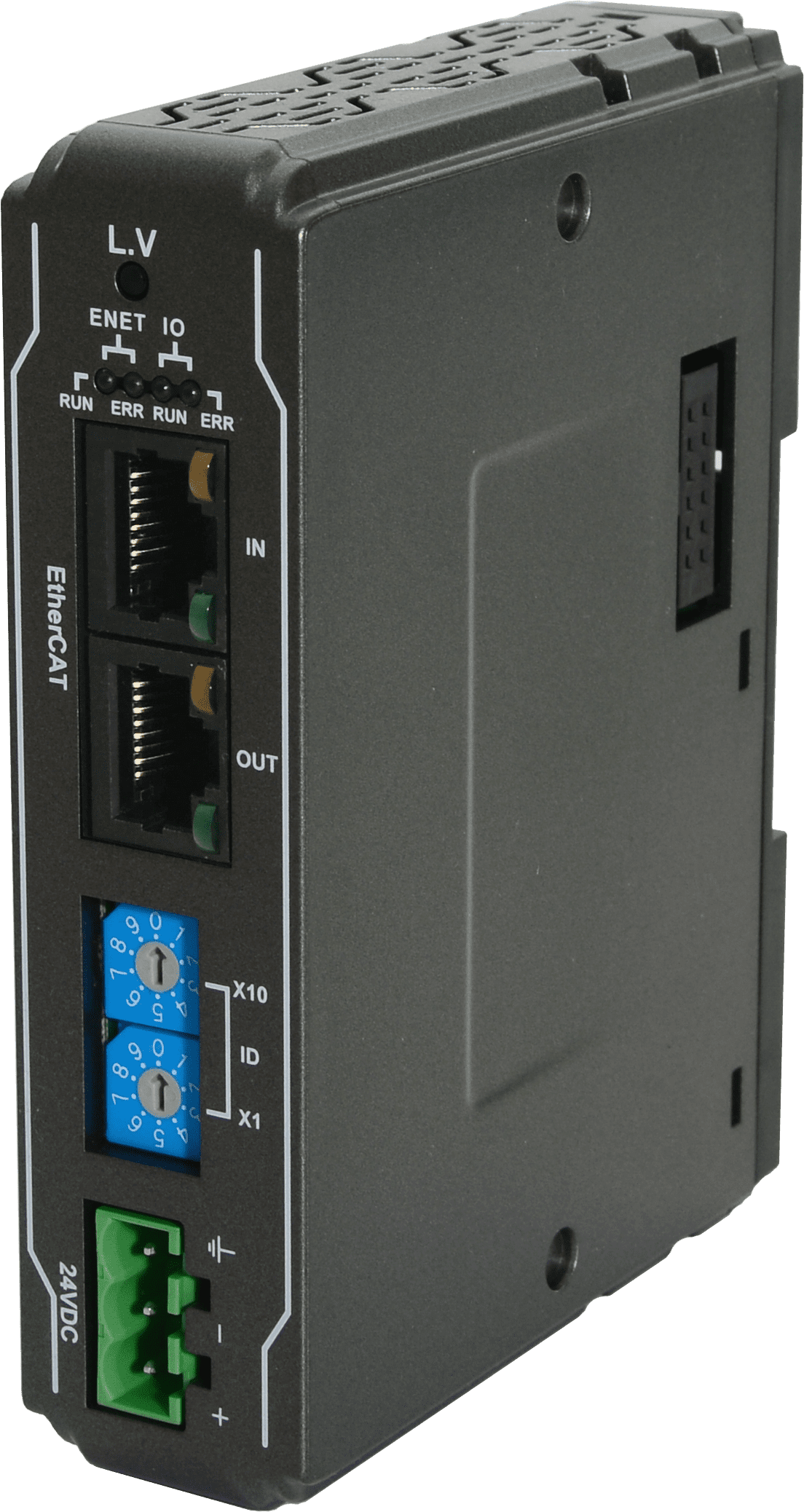

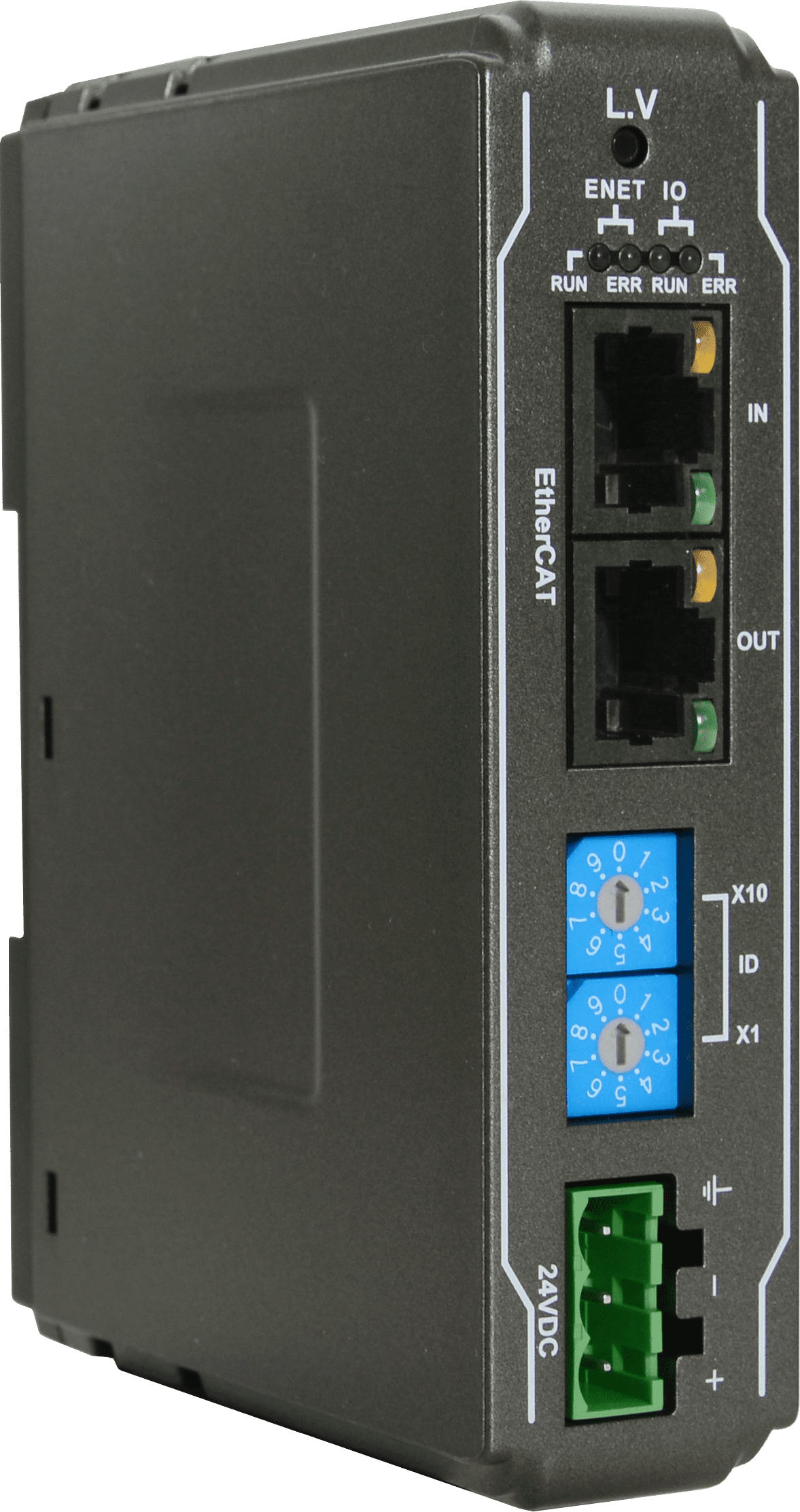

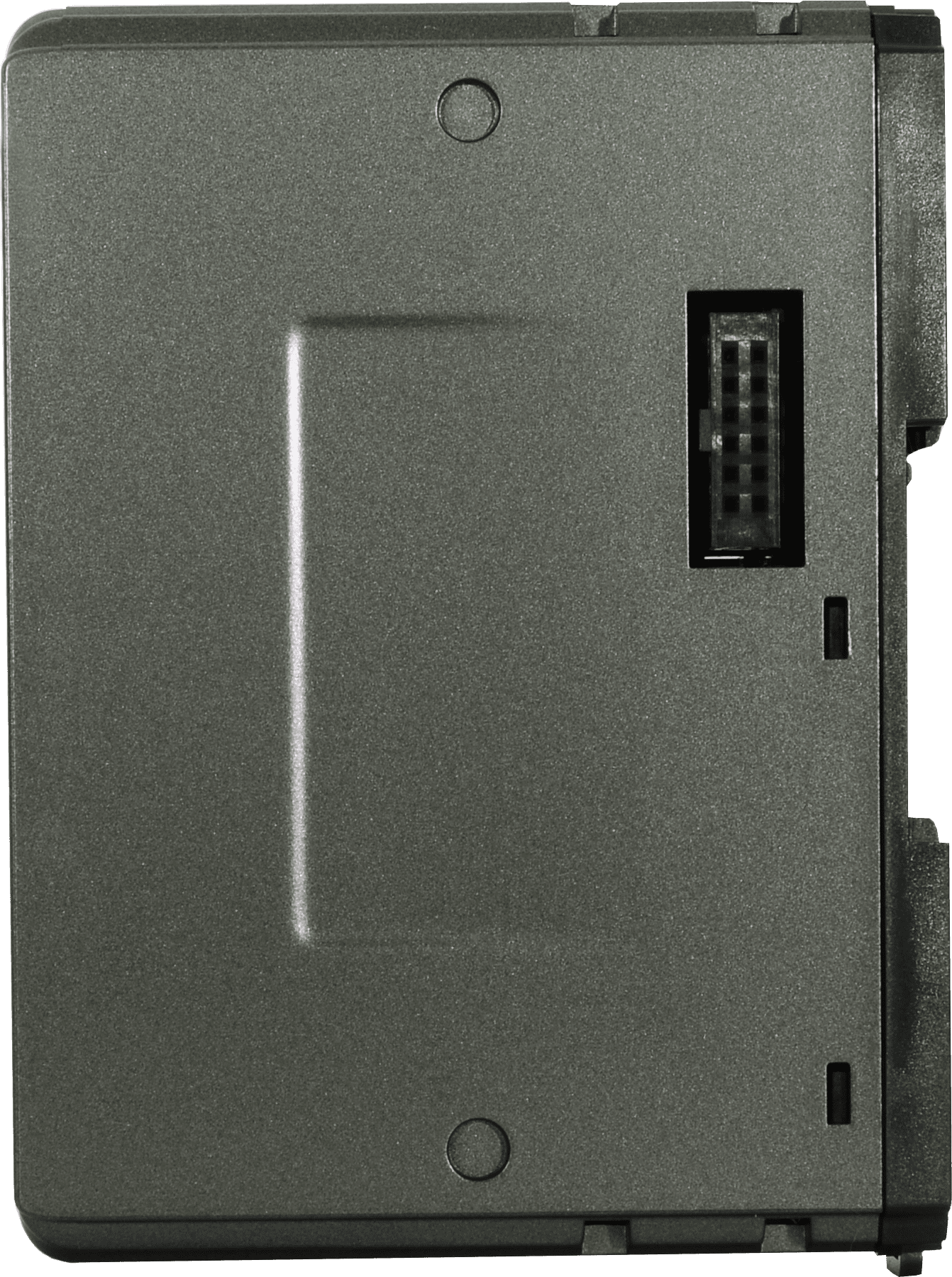

iR-ECAT EtherCAT Coupler

Коммуникационный модуль iR-ECAT от компании Weintek предназначен для интеграции модульной системы ввода-вывода серии iR в сети Industrial Ethernet с использованием протокола EtherCAT. Этот модуль обеспечивает эффективную и высокоскоростную связь между различными устройствами в промышленной автоматизации, позволяя расширять функциональность и гибкость систем управления.

Ключевые технические особенности iR-ECAT включают:

• Два порта Ethernet 10/100 Base T(X) (разъем RJ45) для обеспечения гибкости в построении сети и упрощения подключения без необходимости дополнительных коммутаторов или хабов.
• Скорость передачи данных 100 Мбит/с, что соответствует требованиям современных промышленных приложений и обеспечивает быструю обработку данных.
• Поддержка до 256 дискретных входов, 128 дискретных выходов, 64 аналоговых входов и 64 аналоговых выходов, что позволяет адаптировать систему под различные задачи автоматизации.
• Рабочее напряжение 20.4 ~ 28.8 В постоянного тока с потреблением тока 270 мА при 5 В постоянного тока, что обеспечивает энергоэффективность и совместимость с различными источниками питания.

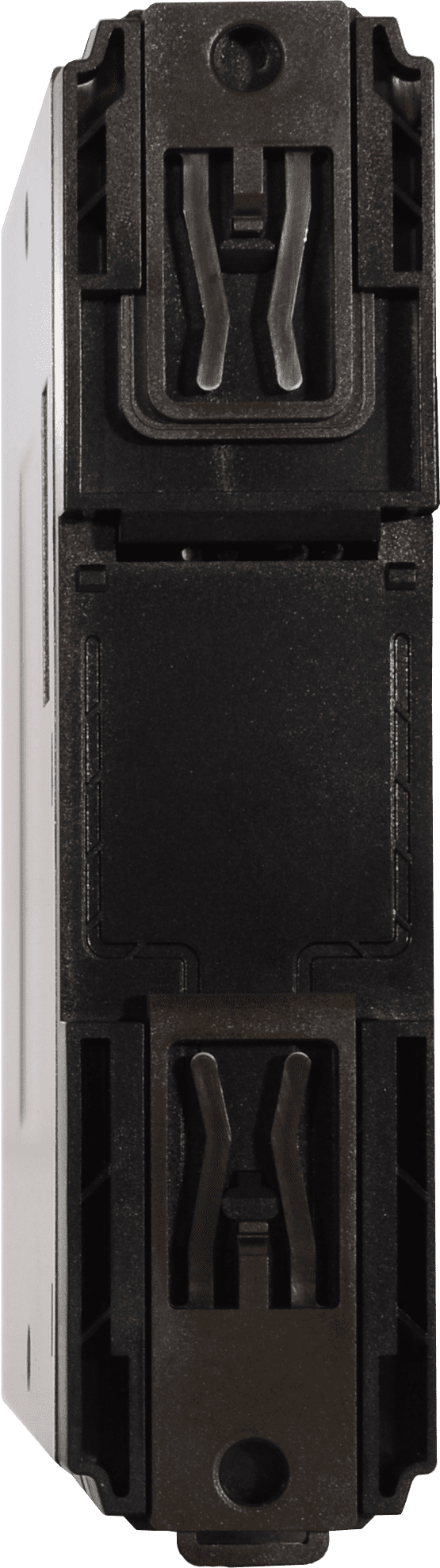

• Монтаж на DIN-рейку с габаритами 27 x 109 x 81 мм и весом 0.15 кг, что упрощает установку и экономит пространство в распределительных щитах.

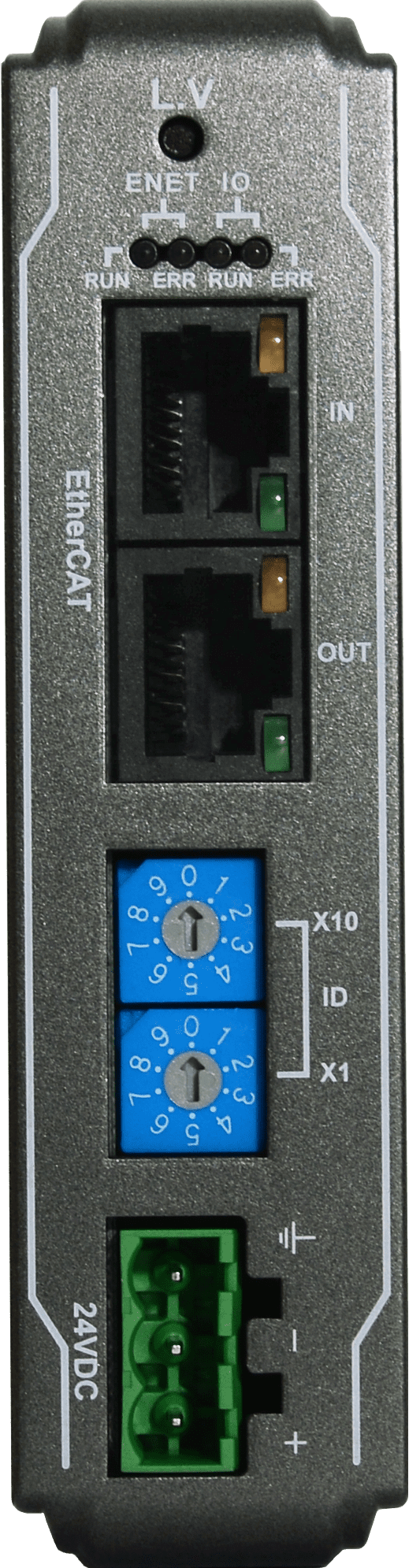

• Светодиодные индикаторы для отображения состояния питания, системы и Ethernet-портов, что облегчает диагностику и обслуживание оборудования.
• Электромагнитная совместимость согласно стандартам EN 61000-6-2, EN 61000-6-4, EN 55024 и EN 55032 Class A, обеспечивающая надежную работу в промышленных условиях с высоким уровнем электромагнитных помех.
• Рабочая температура от 0°C до +55°C и влажность от 10% до 90% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Сертификаты CE, UL и RoHS, подтверждающие соответствие международным стандартам безопасности и экологичности.

iR-ECAT идеально подходит для применения в различных областях промышленной автоматизации, включая:

• Управление производственными линиями, где требуется интеграция различных устройств ввода-вывода с высокоскоростной передачей данных.
• Системы мониторинга и контроля, обеспечивающие сбор и обработку данных с различных датчиков и исполнительных механизмов.
• Проектирование гибких и масштабируемых автоматизированных систем, требующих модульного подхода и возможности расширения функциональности.

Преимущества использования iR-ECAT включают:

• Высокую производительность и эффективность благодаря использованию протокола EtherCAT, обеспечивающего быструю и надежную передачу данных.
• Гибкость в построении сети благодаря поддержке различных топологий и возможности подключения до 100 метров между устройствами без необходимости дополнительных коммутаторов.
• Удобство монтажа и обслуживания благодаря компактным размерам, монтажу на DIN-рейку и наличию индикаторов состояния.
• Совместимость с широким спектром устройств благодаря поддержке стандарта ETG 5001 и возможности интеграции с различными модулями серии iR.

iR-ECAT является надежным и эффективным решением для интеграции модульных систем ввода-вывода в сети Industrial Ethernet, обеспечивая высокоскоростную и гибкую связь между устройствами в промышленной автоматизации.

Основные характеристики:
