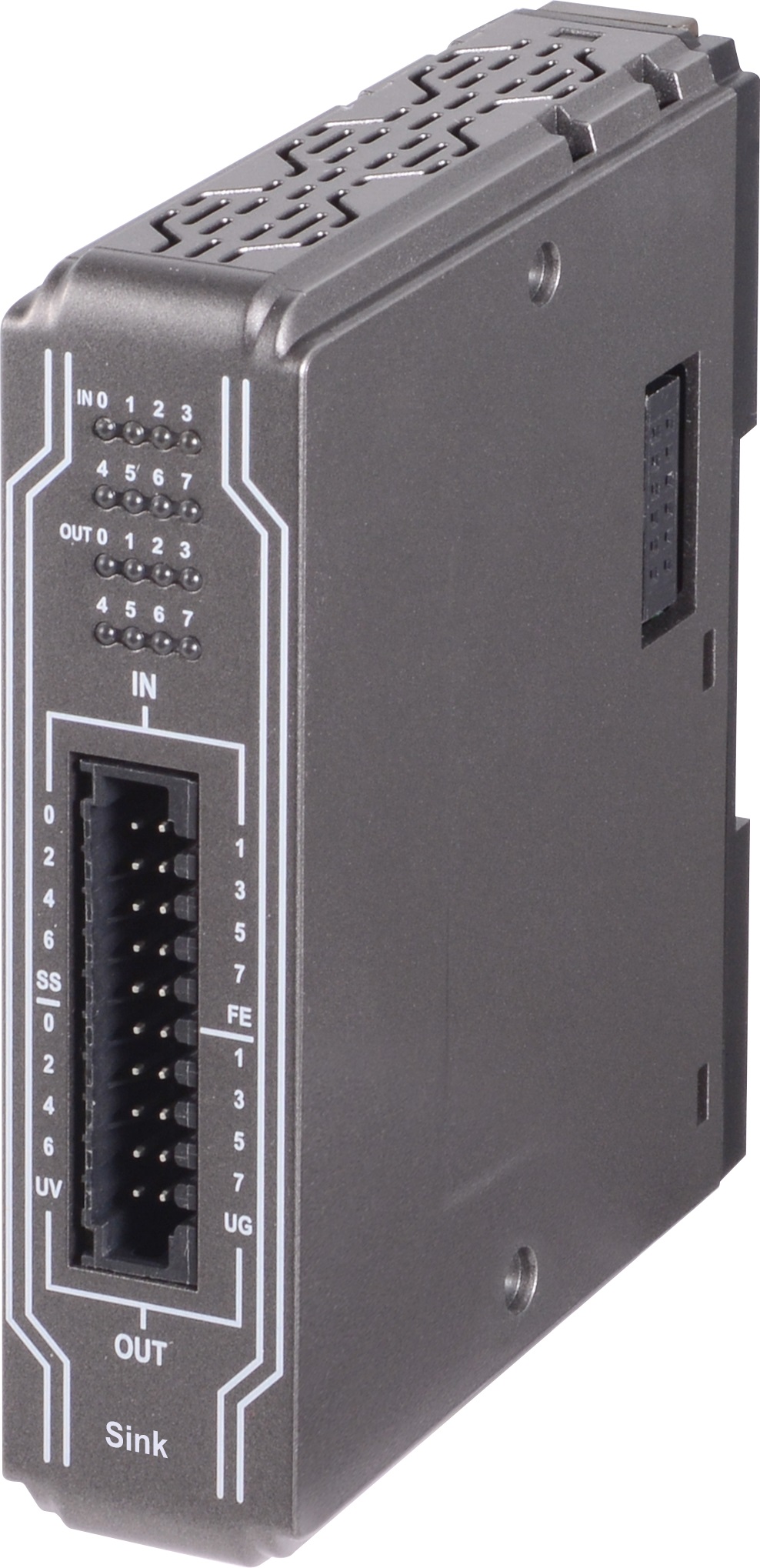

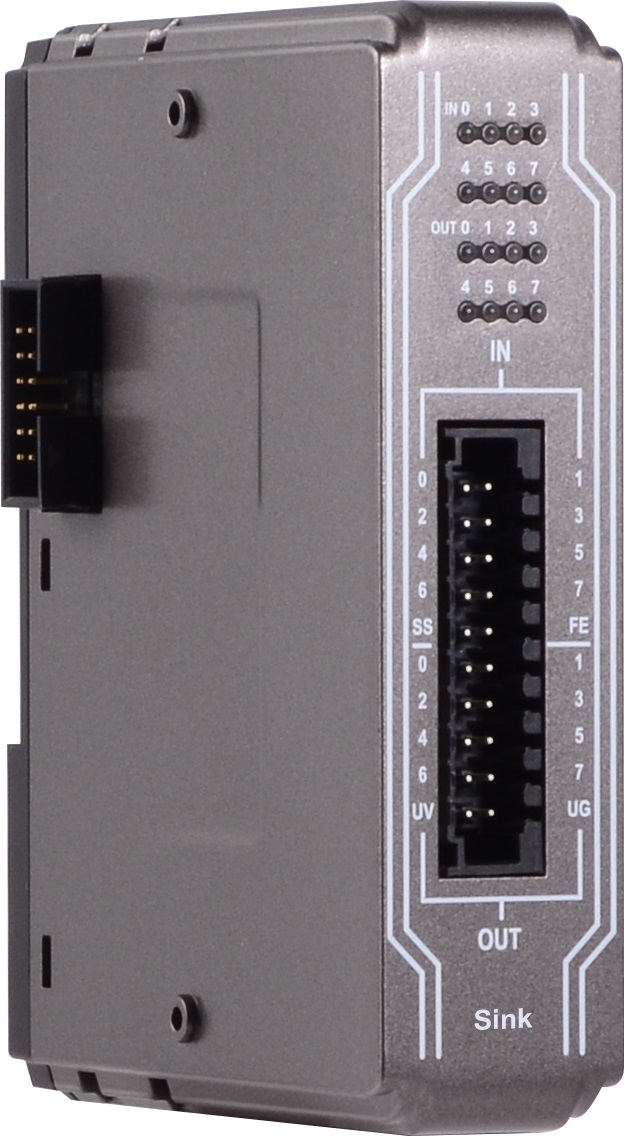

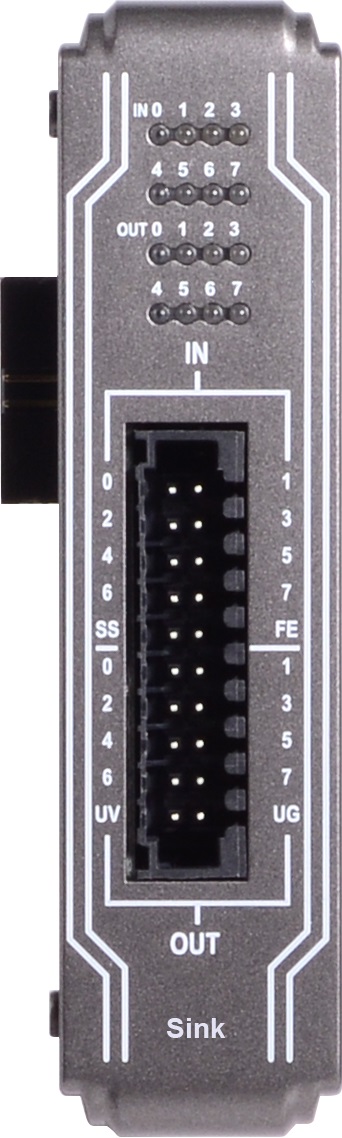

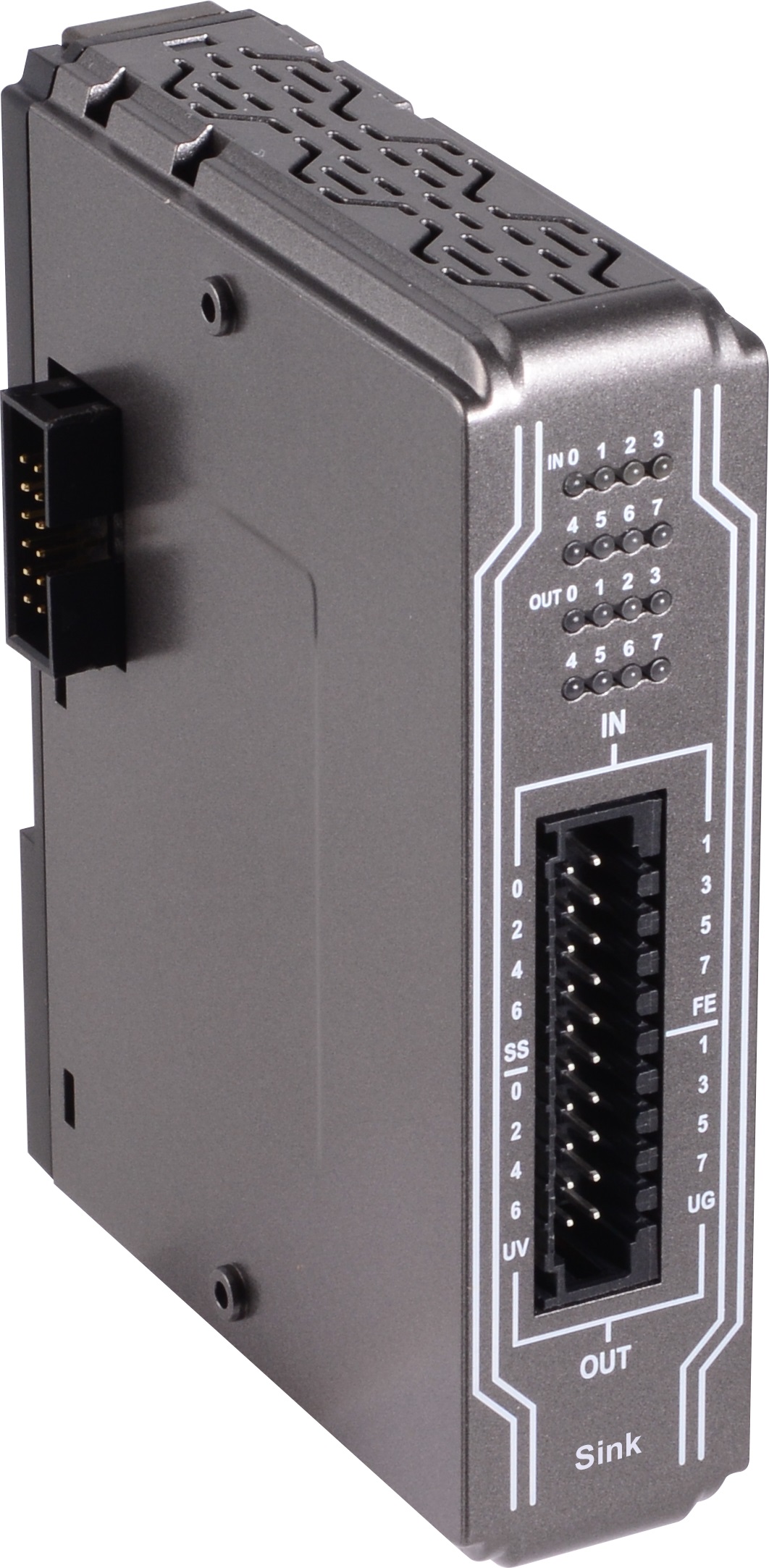

Модуль iR-DM16-N от компании Weintek представляет собой устройство дискретного ввода-вывода, оснащённое 8 каналами ввода и 8 каналами вывода. Этот модуль предназначен для интеграции в системы автоматизации, обеспечивая эффективное взаимодействие между различными компонентами оборудования.
**Ключевые технические особенности:**
- Типы входов: 8 каналов с возможностью выбора между положительной (PNP) и отрицательной (NPN) логикой.
- Напряжение входов: низкий уровень — 0–5 В постоянного тока, высокий уровень — 15–28 В постоянного тока.
- Время переключения: от OFF к ON — 5 мс; от ON к OFF — 1 мс.
- Входное сопротивление: 5,6 кОм.
- Индикаторы: красные светодиоды, отображающие состояние каждого входа.
- Типы выходов: 8 каналов с отрицательной (NPN) логикой.
- Напряжение выходов: 11–28 В постоянного тока.
- Выходной ток: до 0,5 А на канал, с максимальным суммарным током 4 А.
- Время переключения: от OFF к ON — 0,3 мс; от ON к OFF — 0,3 мс.
- Питание: от коммуникатора 24 В постоянного тока, потребление — 130 мА при 5 В постоянного тока.
- Габаритные размеры: 27 x 109 x 81 мм.
- Монтаж: на DIN-рейку шириной 35 мм.
- Материал корпуса: пластик.
- Степень защиты: IP20.
- Рабочая температура: от 0 до +55 °C; влажность — 10–90% без конденсации.
- Температура хранения: от -20 до +70 °C.
- Сертификаты: CE, UL, RoHS.
- Электромагнитная совместимость: соответствует стандартам EN 61000-6-2, EN 61000-6-4, EN 55024, EN 55032 Class A.
- Вибрационная устойчивость: соответствует стандартам IEC 60068-2-6 и EN 60068-2-27.
**Области применения и целевая аудитория:**
Модуль iR-DM16-N предназначен для использования в системах автоматизации различных промышленных предприятий, включая управление технологическими процессами, мониторинг оборудования и сбор данных. Он идеально подходит для интеграции в системы управления, требующие надёжного и быстрого обмена дискретными сигналами между различными компонентами.
**Преимущества и совместимость:**
- Гибкость подключения: возможность выбора типа логики входов (PNP или NPN) обеспечивает совместимость с различными типами датчиков и устройств.
- Высокая скорость отклика: минимальное время переключения входов и выходов повышает эффективность работы системы.
- Надёжность: соответствие международным стандартам и наличие сертификатов CE, UL, RoHS подтверждают высокое качество и безопасность устройства.
- Устойчивость к внешним воздействиям: защита от пыли и влаги (IP20), а также устойчивость к вибрациям и электромагнитным помехам обеспечивают надёжную работу в сложных промышленных условиях.
- Простота монтажа: компактные размеры и возможность монтажа на стандартную DIN-рейку упрощают установку и интеграцию в существующие системы.
Модуль iR-DM16-N от Weintek является надёжным и эффективным решением для расширения возможностей систем автоматизации, обеспечивая гибкость, скорость и надёжность при работе с дискретными сигналами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Частота отклика | ON -> OFF: 0.3 мс; OFF -> ON: 0.3 мс ON -> OFF: 1 мс; OFF -> ON: 5 мс |
| Габаритные размеры, мм | 27 x 109 x 81 |
| Потребление тока | 130 мА@5 В пост. |
| Индикаторы ввода/вывода | Красный светодиод состояния входа |
| Входное сопротивление | 5.6 кОм |
| Напряжение лог. 0 | 0~+5 В пост. |
| Тип каналов дискретного ввода | Sink/source |
| Количество каналов дискретного ввода | 8 |
| Напряжение лог. 1 | +15~+28 В пост. |
| Монтаж | На DIN-рейку |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Sink |
| Напряжение нагрузки | 11 ~ 28 В пост. |
| Ток нагрузки | 0.5 А на канал (макс. 4 А) |
| Материал корпуса | Пластик |
| Вибрации | IEC 60068-2-6 EN 60068-2-27 |
| Электромагнитная совместимость (EMC) | EN 61000-6-2 EN 61000-6-4 EN 55024 EN 55032 Class A |
| Сертификаты | CE, UL, RoHS |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая температура, °C | 0 ~ +55 |
| Температура хранения, °C | -20 ~ +70 |
| Защита от пыли и влаги | IP20 |
| Тип модуля | Модуль ввода-вывода |
