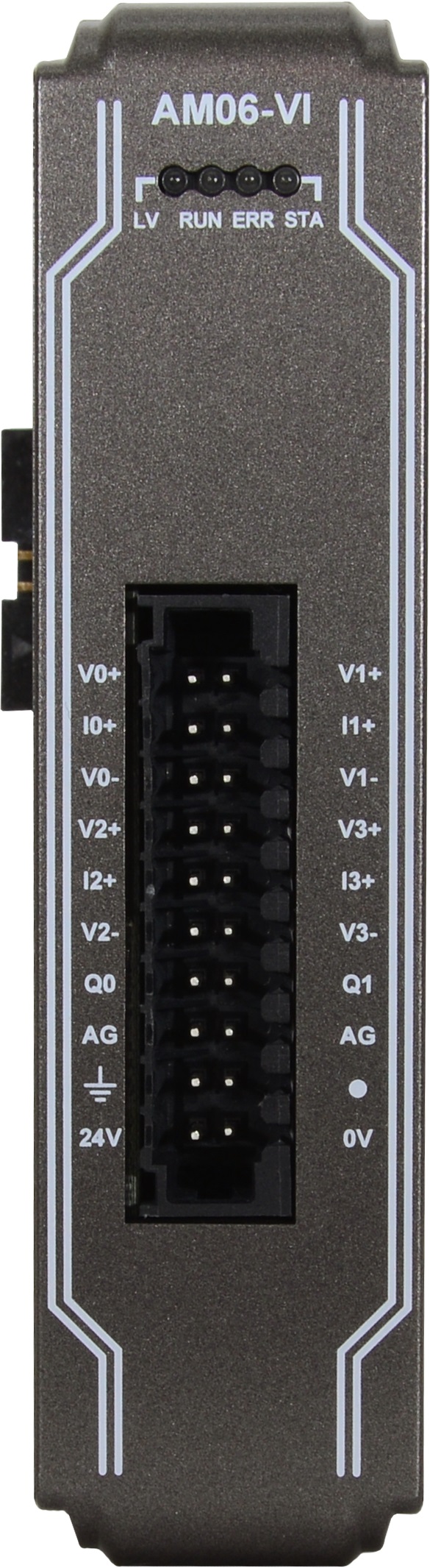

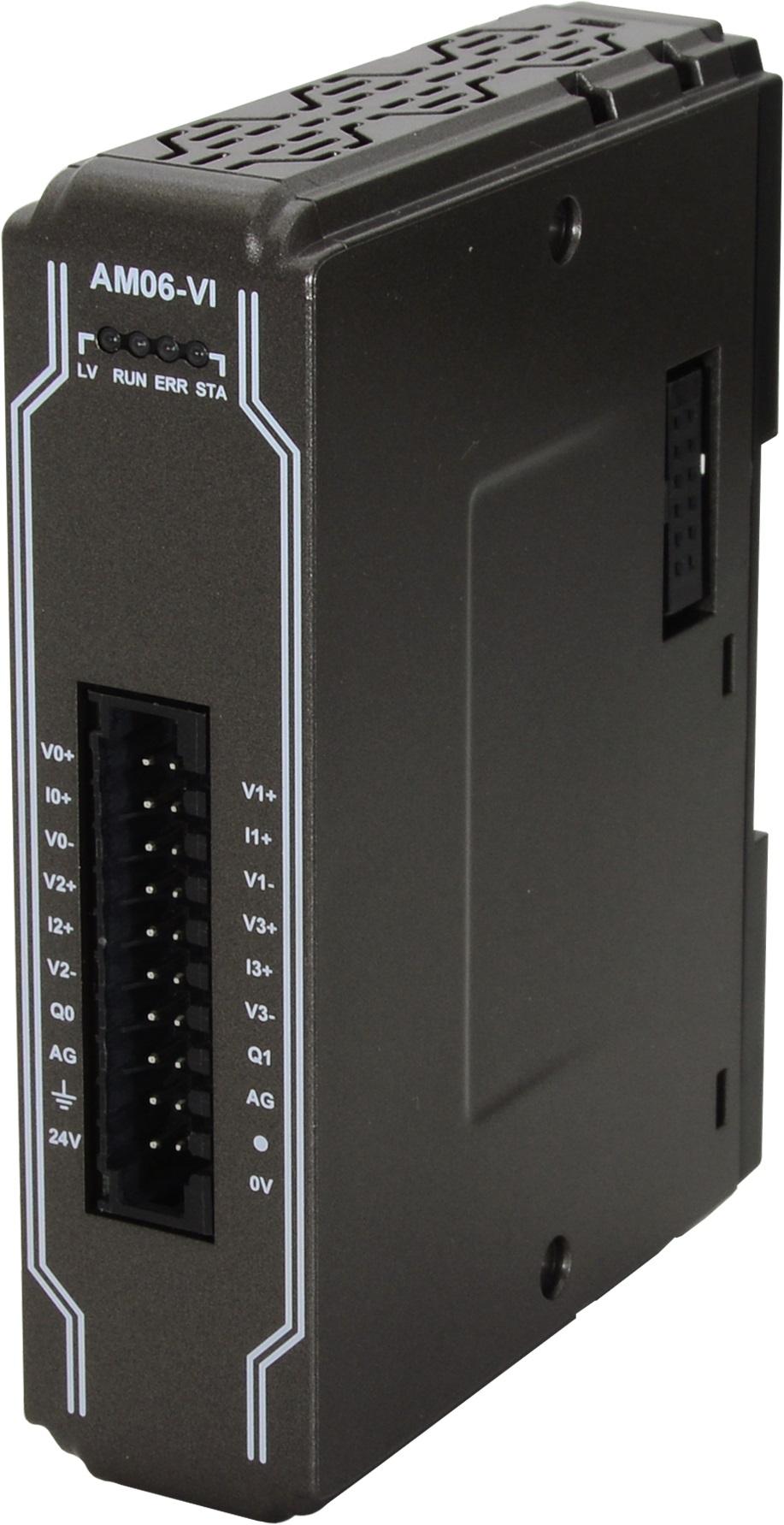

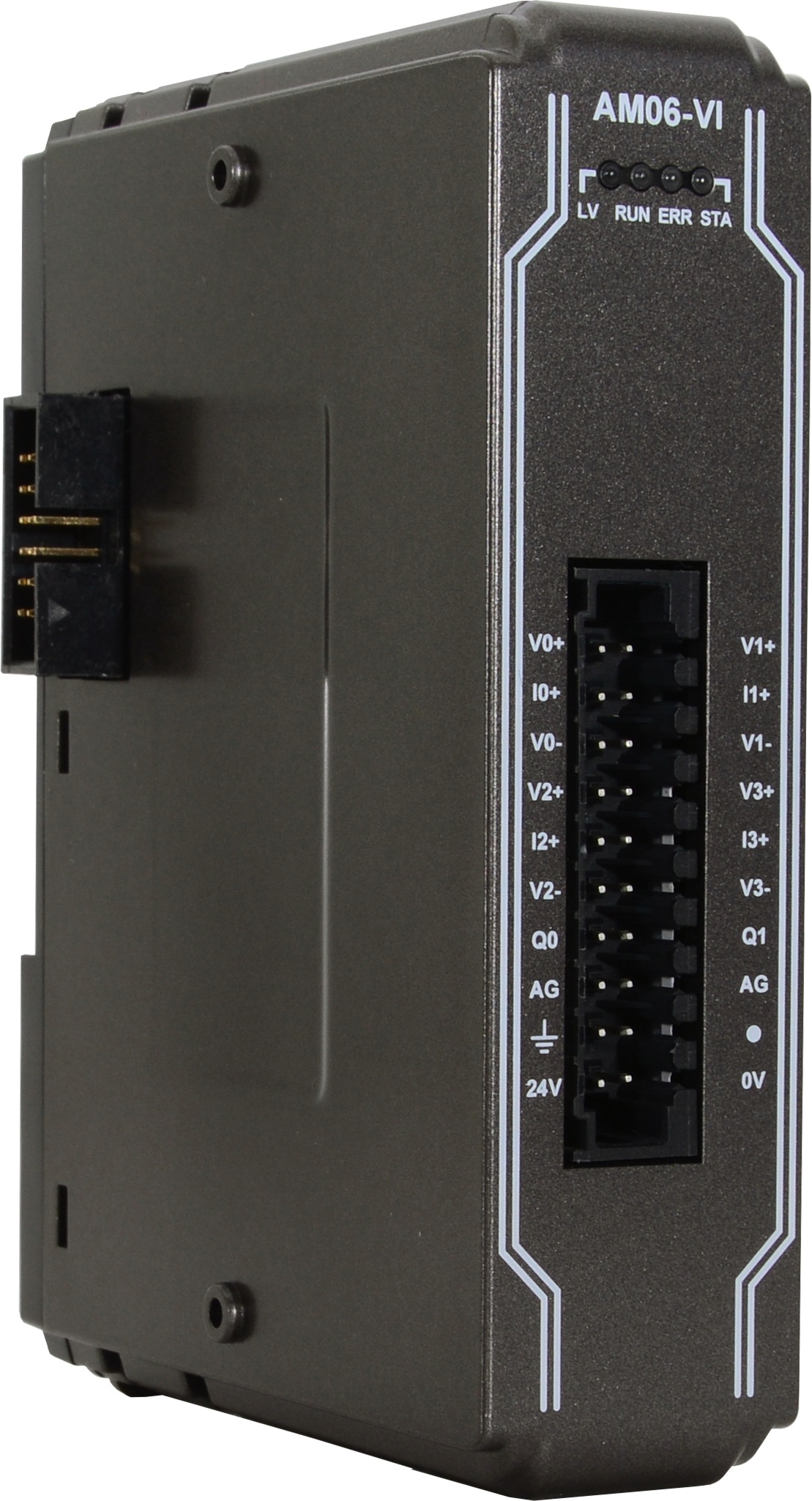

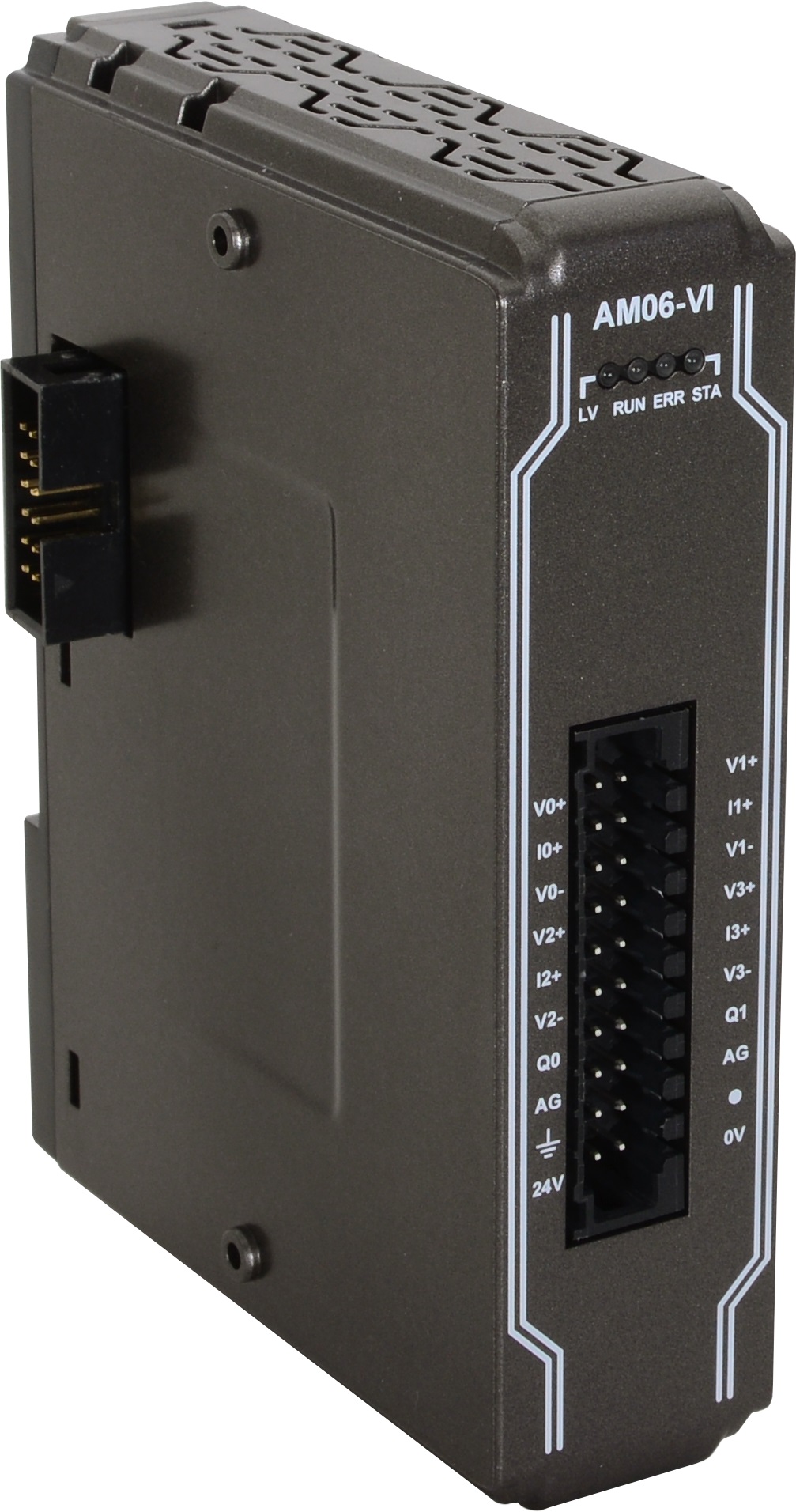

Модуль iR-AM06-VI Analog Input (4 channels), Analog Output (2 channels)

Модуль iR-AM06-VI от компании Weintek представляет собой устройство аналогового ввода-вывода, оснащённое четырьмя каналами для ввода и двумя для вывода сигналов. Это решение предназначено для интеграции в системы автоматизации, требующие точной обработки аналоговых сигналов.

**Ключевые технические особенности:**

• Аналоговые входы: 4 канала с диапазонами напряжения ±5 В, ±10 В, 1–5 В и тока ±20 мА, 4–20 мА. Разрешение АЦП составляет 15–16 бит, обеспечивая высокую точность измерений. Время преобразования — 2 мс на канал. Входное сопротивление: 1 МОм для напряжения и 250 Ом для тока. Точность: ±0,2% от полного диапазона при 25 °C и ±0,3% при температуре от 0 °C до 55 °C. Диагностика включает отслеживание разрыва линии и переполнение/незаполнение сигналов.
• Аналоговые выходы: 2 канала с диапазонами напряжения ±5 В, ±10 В, 1–5 В и тока ±20 мА, 4–20 мА. Разрешение ЦАП — 10–12 бит, время установки значения — от 0,7 мс на канал в зависимости от количества активных каналов. Входное сопротивление: ≥1 кОм для напряжения и ≤500 Ом для тока. Точность: ±0,2% от полного диапазона при 25 °C и ±0,3% при температуре от 0 °C до 55 °C. Диагностика аналогична входным каналам.
• Изоляция и защита: Напряжение изоляции между аналоговыми и цифровыми сигналами составляет 500 В. Корпус выполнен из пластика с защитой от пыли и влаги по стандарту IP20. Рабочая температура устройства — от 0 °C до 55 °C, влажность — от 10% до 90% без конденсата. Температура хранения — от -20 °C до +70 °C.
• Электропитание и монтаж: Питание осуществляется от коммуникатора 24 В DC, потребляемый ток — 70 мА при 5 В DC. Габаритные размеры модуля — 27 x 109 x 81 мм, вес — 0,12 кг. Монтаж на DIN-рейку 35 мм.

**Области применения и целевая аудитория:**

Модуль iR-AM06-VI предназначен для использования в системах автоматизации различных отраслей промышленности, включая машиностроение, энергетический сектор и обработку данных. Он обеспечивает точную обработку аналоговых сигналов, что делает его идеальным для задач, связанных с мониторингом и управлением технологическими процессами, где необходима высокая точность измерений и надежность работы.

**Преимущества и совместимость:**

• Высокая точность и скорость обработки сигналов: Разрешение АЦП и ЦАП до 16 бит и время преобразования 2 мс на канал обеспечивают быструю и точную обработку данных.
• Широкий диапазон входных и выходных сигналов: Поддержка различных диапазонов напряжения и тока позволяет интегрировать модуль в разнообразные системы автоматизации.
• Надежность и долговечность: Корпус с защитой IP20 и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в различных условиях эксплуатации.
• Удобство монтажа: Компактные размеры и возможность монтажа на стандартную DIN-рейку 35 мм упрощают установку и интеграцию модуля в существующие системы.

Модуль iR-AM06-VI от Weintek является надежным и эффективным решением для задач, связанных с обработкой аналоговых сигналов в промышленной автоматизации, обеспечивая высокую точность, скорость и гибкость при интеграции в различные системы управления.

Основные характеристики:
