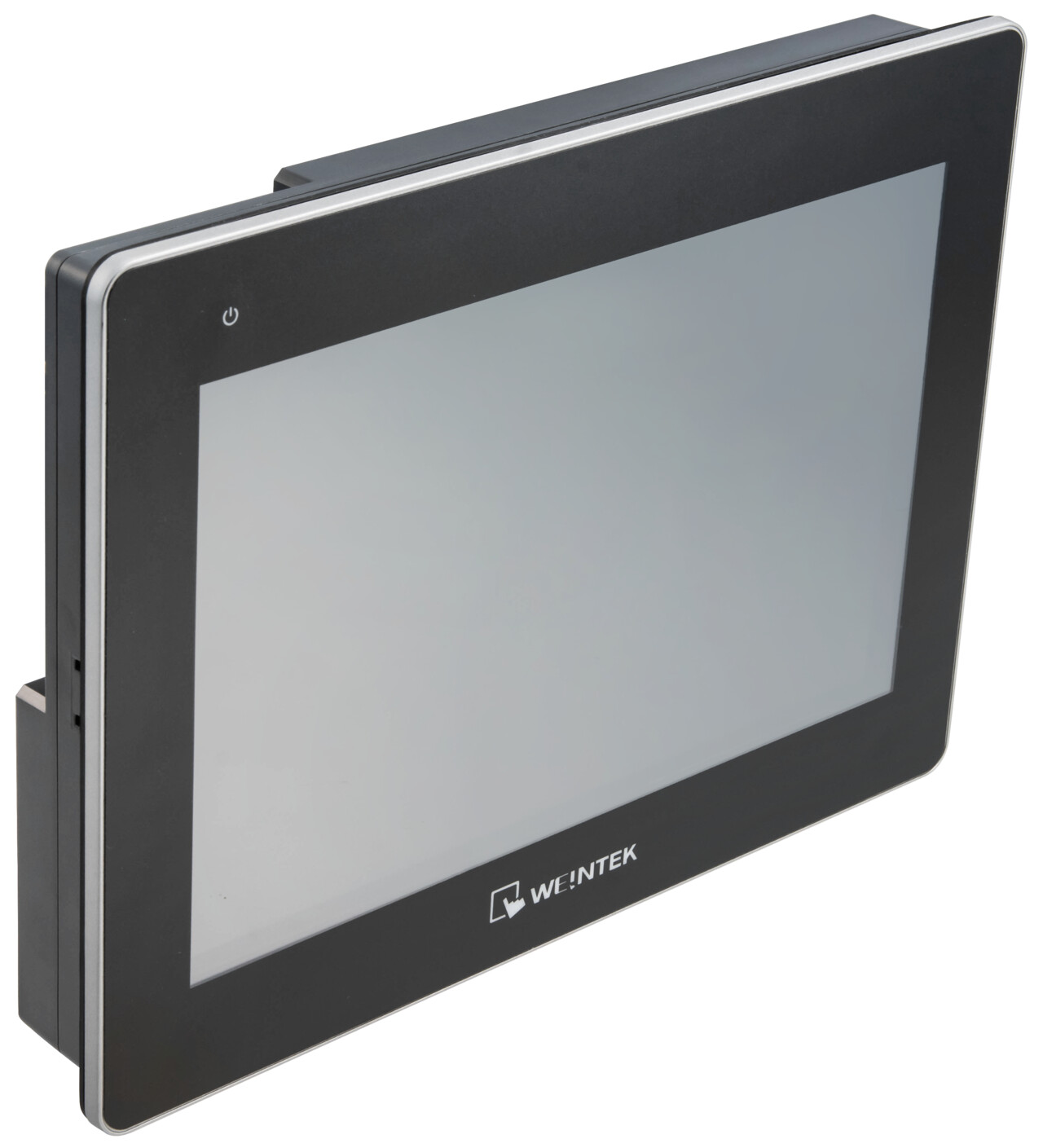

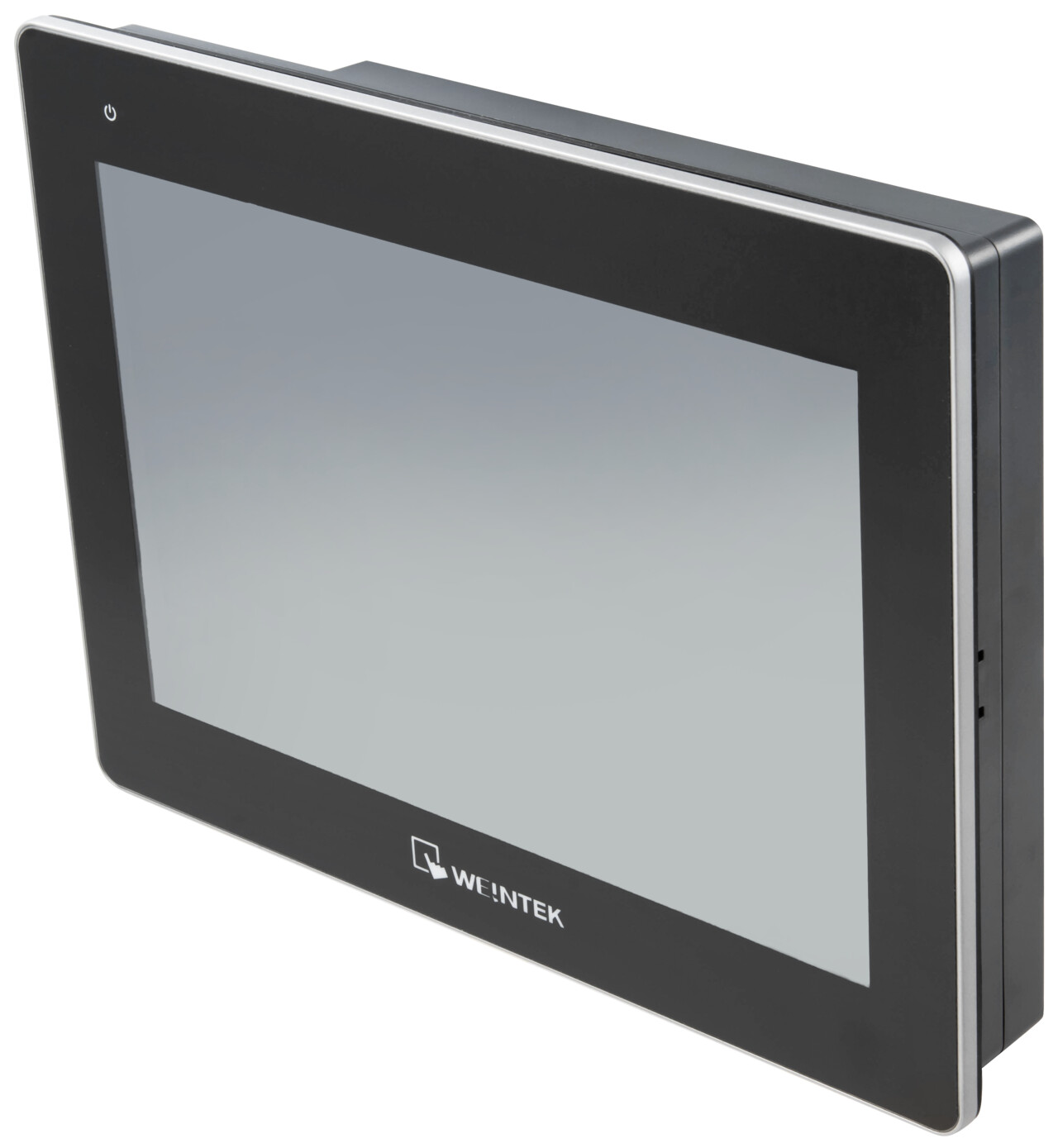

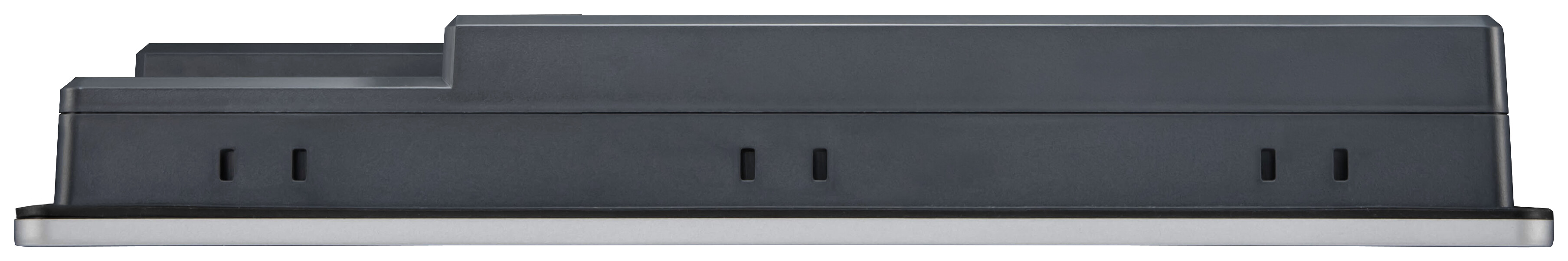

Панель оператора cMT3108XH от компании Weintek представляет собой высокопроизводительное устройство человеко-машинного интерфейса (HMI) с диагональю 10,1 дюйма и разрешением 1280x800 пикселей. Она оснащена 4-ядерным процессором RISC Cortex-A9 с тактовой частотой 1 ГГц, 1 ГБ оперативной памяти и 4 ГБ встроенной флеш-памяти, что обеспечивает быструю обработку данных и надежную работу в промышленных условиях.

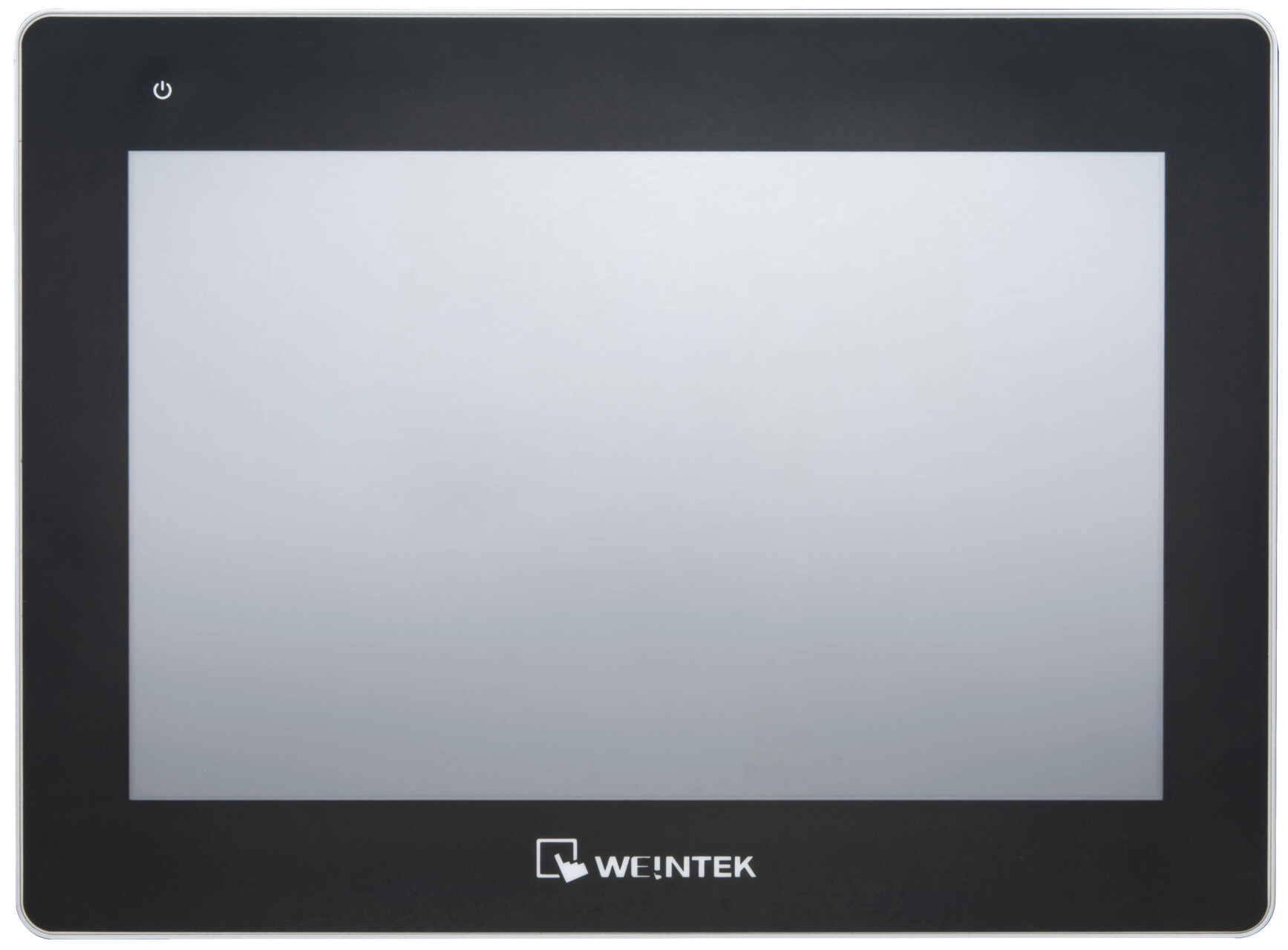

Дисплей панели выполнен по технологии WVA LCD с яркостью 500 кд/м² и контрастностью 800:1, что гарантирует четкое изображение при различных условиях освещенности. Резистивный сенсорный экран с 4-проводной технологией обеспечивает точность интерпретации нажатий ±2% по горизонтали и вертикали. Угол обзора составляет 89 градусов во всех направлениях, что позволяет комфортно работать с панели под различными углами.

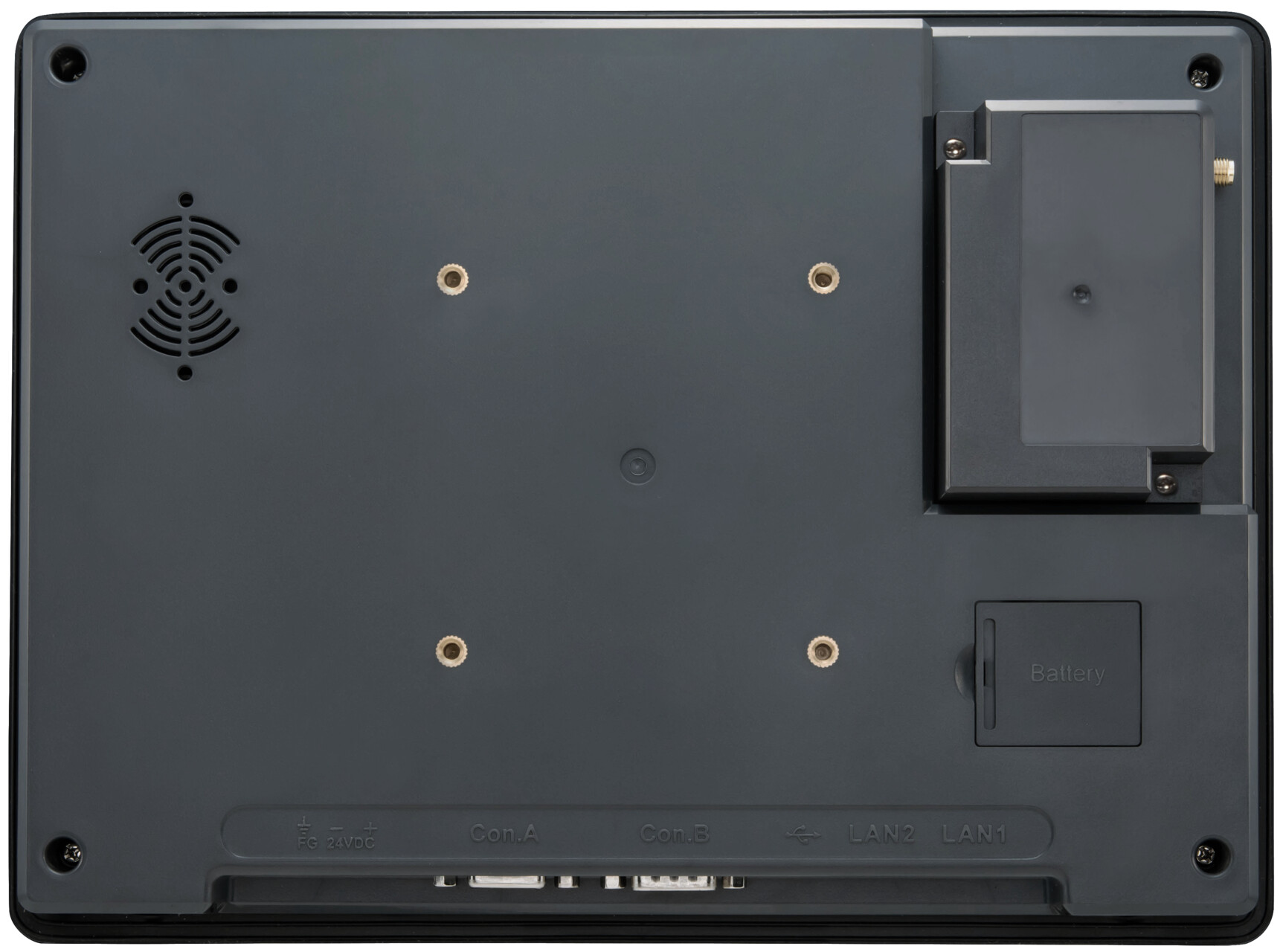

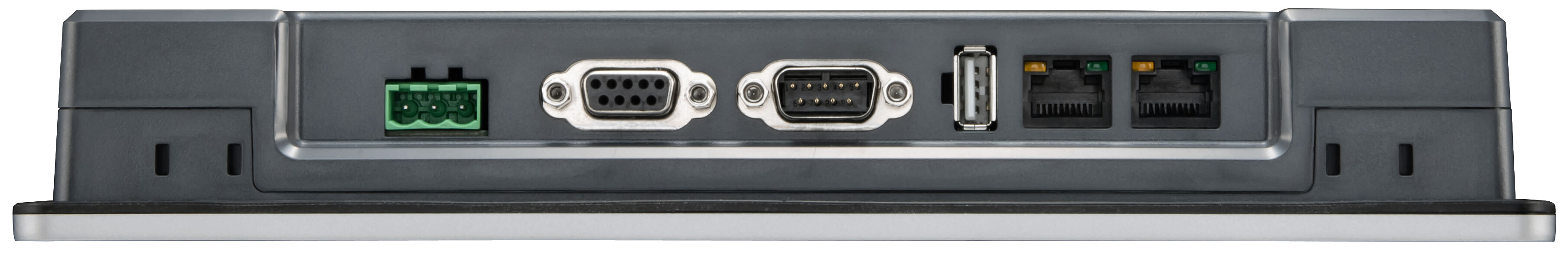

Для подключения к различным устройствам cMT3108XH оснащена двумя портами Ethernet: один 10/100/1000 Base-T и один 10/100 Base-T, а также тремя последовательными портами: COM1 (RS-232), COM2 (RS-485) и COM3 (RS-232/RS-485). Дополнительно предусмотрен порт USB 2.0 для подключения периферийных устройств. Поддержка шины CAN Bus с протоколами CANopen, CAN Bus 2.0A/2.0B и SAE J1939 расширяет возможности интеграции с промышленным оборудованием. Опциональный модуль расширения Wi-Fi M02 позволяет обеспечить беспроводное подключение, однако он не входит в комплект поставки.
Панель cMT3108XH поддерживает различные промышленные протоколы, включая Modbus RTU, Modbus TCP, Modbus RTU master, Modbus RTU slave, Modbus ASCII, OPC UA client, OPC UA server и MQTT, что обеспечивает гибкость при интеграции в системы автоматизации. Программное обеспечение EasyBuilder Pro позволяет создавать пользовательские проекты для панели, а среда разработки CoDeSys поддерживает программирование контроллеров.
Корпус панели выполнен из пластика и защищен по стандарту IP66, что обеспечивает защиту от пыли и влаги. Рабочая температура устройства составляет от 0 до +55°C, а рабочая влажность — от 10% до 90% без образования конденсата, что делает панель надежной в различных промышленных условиях.
Панель cMT3108XH предназначена для использования в системах автоматизации, где требуется надежный и функциональный человеко-машинный интерфейс. Ее возможности позволяют интегрировать ее в различные производственные процессы, обеспечивая эффективное управление и мониторинг оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.1 |
| Габаритные размеры, мм | 266 x 196 x 40 |
| Размер монтажного отверстия, мм | 255 x 185 |
| Угол обзора | 89/89/89/89 |
| Потребление тока | 700 мА |
| Диагональ экрана | 10.1' |
| Яркость экрана | 500 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 50 000 |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Цветность | 16.7 M |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 800:1 |
| Тип матрицы | WVA |
| Разрешение экрана | 1280 x 800 |
| Шина CAN | CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 |
| Wi-Fi | Опциональный модуль M02 |
| Слот для SD-карты | Отсутствует |
| Аудиовыход | Встроенный монодинамик |
| Ethernet | 1 x 10/100 BaseTx 1 x 10/100/1000 BaseTx |
| Последовательные порты | Com1: RS-232 Com2: RS-485 COM3: RS-232/RS-485, CAN Bus |
| USB | 1 x USB 2.0 Host |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Отсутствует |
| Процессор | 4-ядерный RISC |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 4 ГБ |
| Объем оперативной памяти | 1 Гб |
| Материал корпуса | Пластик |
| Монтаж | VESA 75 Панельный |
| Сертификаты | CE, UL, RoHS, ATEX |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +55 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая высота над уровнем моря | до 3000 м |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP66 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Панель оператора Cloud HMI |
| Среда разработки визуализации | EasyBuilder Pro |
| Поддержка CODESYS | Да (опционально) |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Поддержка Dashboard | Да (опционально) |
| Удаленный доступ | FTP клиент/сервер VNC клиент/сервер WebView сервер cMT Viewer сервер WEB-браузер ПЛК EasyAccess 2.0 (опционально) Dashboard (Опционально) |
