Артикул:
cMT3103
Характеристики
Полное наименование:
—
Панель оператора cMT3103 HMI with 10.1" TFT Display (32 bits RISC Cortex-A9 1GHz) With Easy Access 2.0 license
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

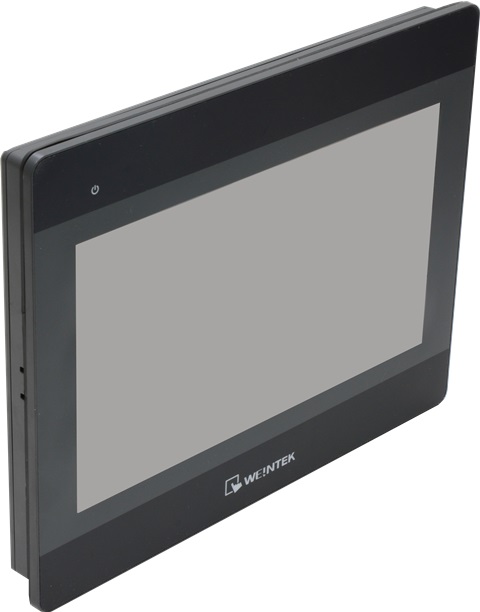

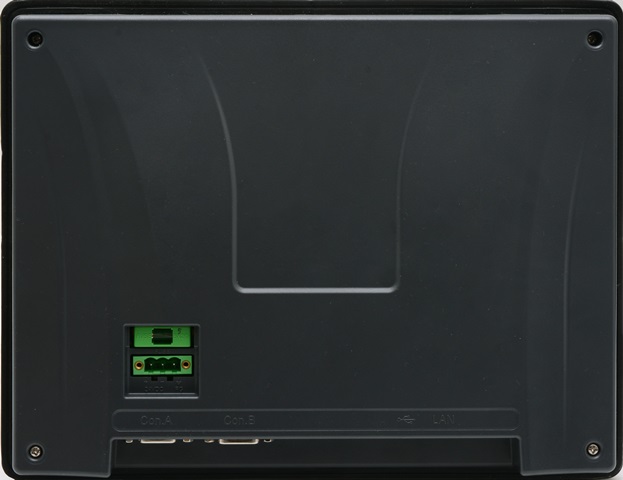

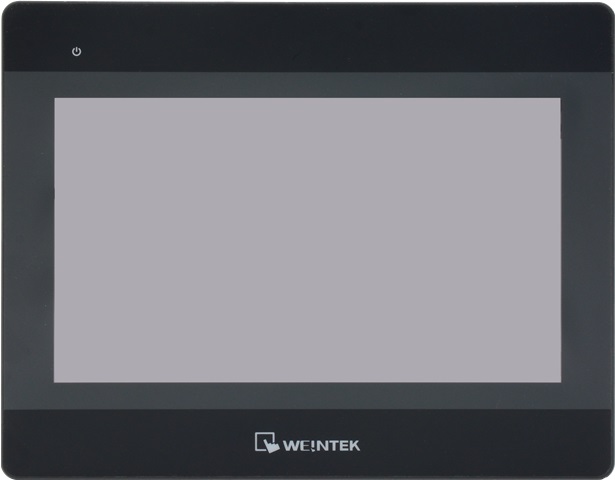

Панель оператора Weintek cMT3103 представляет собой облачный человеко-машинный интерфейс (HMI) с 10,1-дюймовым TFT-дисплеем, предназначенный для эффективного взаимодействия между операторами и промышленными системами автоматизации.
Ключевыми техническими особенностями cMT3103 являются:
- Производительность: 32-битный процессор RISC Cortex-A9 с тактовой частотой 1 ГГц обеспечивает быструю обработку данных и отзывчивость интерфейса.
- Память: 1 ГБ оперативной памяти и 4 ГБ встроенной флеш-памяти позволяют хранить и обрабатывать значительные объемы данных.
- Дисплей: 10,1-дюймовый TFT-экран с разрешением 1024x600 пикселей, яркостью 350 кд/м² и контрастностью 500:1 обеспечивает четкое и яркое изображение.
- Сенсорный экран: Резистивный 4-проводной сенсорный экран с точностью интерпретации нажатий ±2% по горизонтали и вертикали.
- Сетевые интерфейсы: Один порт Ethernet 10/100 Base-T, три последовательных порта (COM1: RS-232, COM2: RS-485 2W/4W, COM3: RS-232/RS-485 2W) и поддержка CAN Bus с протоколами CANopen, CAN Bus 2.0A/2.0B и SAE J1939.
- Беспроводная связь: Встроенный модуль Wi-Fi IEEE 802.11 b/g/n с максимальной мощностью передатчика 19,25 дБм для надежного беспроводного соединения.
- Питание: Рабочее напряжение от 10,5 до 28 В постоянного тока, с потреблением тока 2A при 12 В и 1A при 24 В.
- Условия эксплуатации: Рабочая температура от 0 до +50°C и температура хранения от -20 до +60°C обеспечивают надежную работу в различных промышленных условиях.
Панель cMT3103 предназначена для использования в системах автоматизации, где требуется надежный и интуитивно понятный интерфейс для операторов. Ее возможности идеально подходят для применения в таких областях, как управление производственными процессами, мониторинг оборудования, а также в качестве интерфейса для взаимодействия с различными промышленными контроллерами и устройствами.
Среди преимуществ cMT3103 можно отметить:
- Интеграция с облачными сервисами: Возможность удаленного доступа и мониторинга через облачные технологии, что повышает гибкость и эффективность управления.
- Совместимость с различными протоколами: Поддержка широкого спектра промышленных протоколов связи, включая Modbus, OPC UA и другие, обеспечивает легкую интеграцию с существующими системами.
- Простота настройки: Использование программного обеспечения EasyBuilder Pro для конфигурирования интерфейса и функциональности панели без необходимости глубоких технических знаний.
- Надежность и долговечность: Высококачественные компоненты и продуманный дизайн гарантируют долгосрочную и бесперебойную работу устройства в условиях промышленной эксплуатации.
Панель оператора Weintek cMT3103 является эффективным решением для предприятий, стремящихся повысить уровень автоматизации и управления своими производственными процессами, обеспечивая надежный и удобный интерфейс для операторов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 1.07 |
| Габаритные размеры, мм | 271 x 213 x 36.4 |
| Мощность передатчика, дБм | 802.11b: 19.25 макс.; 802.11g: 13.74 макс.; 802.11n: 15.01 макс. |
| Угол обзора | 60/60/70/70 |
| Размер монтажного отверстия, мм | 260 х 202 |
| Потребление тока | 2A@12В ; 1A@24В |
| Диагональ экрана | 10.1' |
| Яркость экрана | 350 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 25 000 |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Цветность | 16.7 M |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 500:1 |
| Тип матрицы | TFT |
| Разрешение экрана | 1024 x 600 |
| Шина CAN | CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 |
| Wi-Fi | IEEE 802.11 b/g/n |
| Слот для SD-карты | Отсутствует |
| Видеовход | Отсутствует |
| Аудиовыход | Отсутствует |
| Ethernet | 1 x 10/100 BaseTx |
| Последовательные порты | Com1: RS-232 Com2: RS-485 COM3: RS-232/RS-485, CAN Bus |
| USB | 1 x USB 2.0 |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Процессор | 32-битный RISC 1 ГГц |
| Среда разработки проектов | EasyBuilder Pro |
| Часы реального времени | Есть |
| Удаленный доступ | VNC Client cMT Server VNC Server |
| Поддержка EasyAccess 2.0 | Да (встроенная лицензия) |
| Материал корпуса | Пластик |
| Монтаж | Панельный |
| Сертификаты | CE, UL, RoHS |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 10.5 ~ 28 В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +50 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP65 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Flash-память | 4 Гб |
| RAM | 1 Гб |
| Тип устройства | Панель оператора Cloud HMI |
