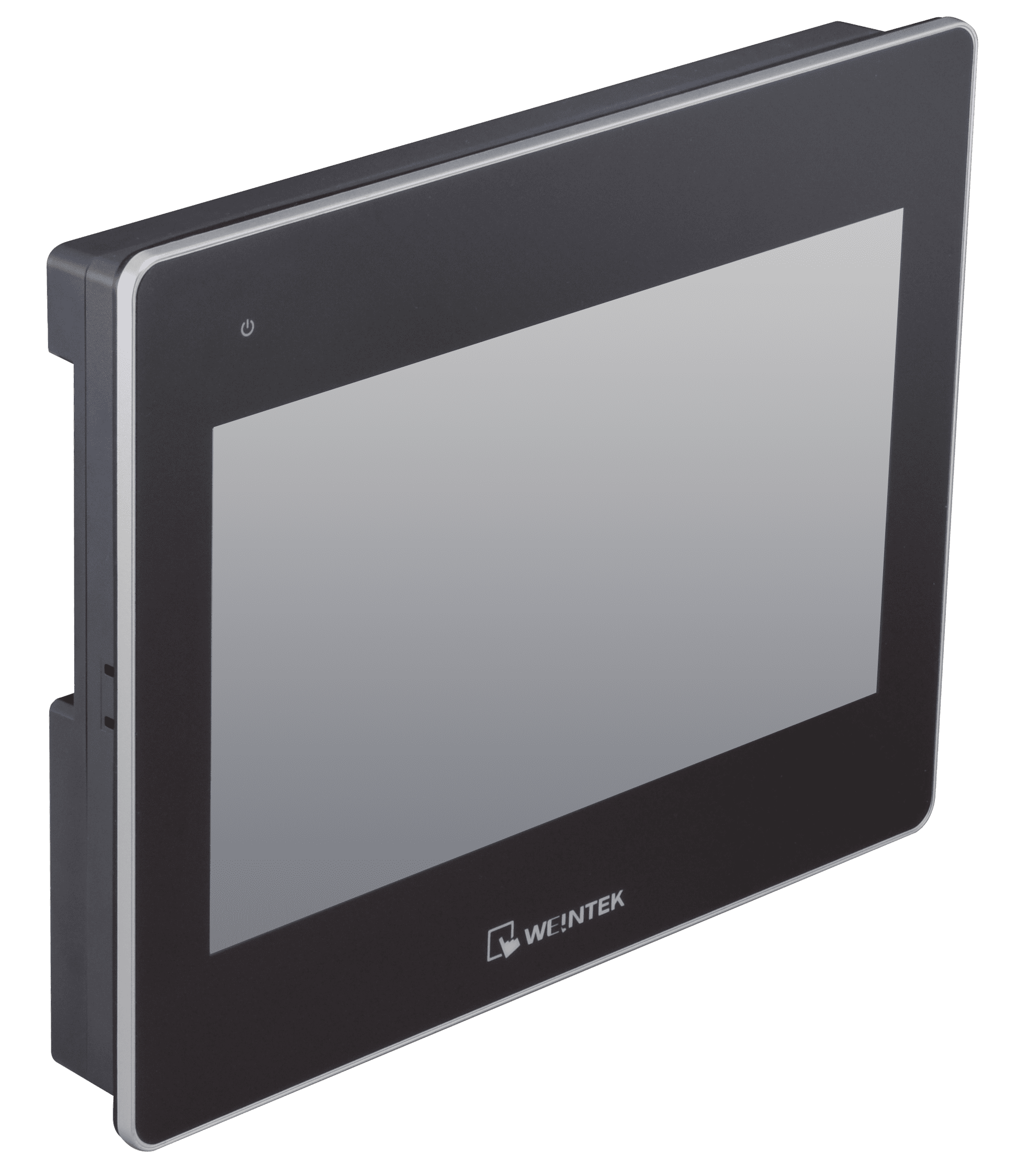

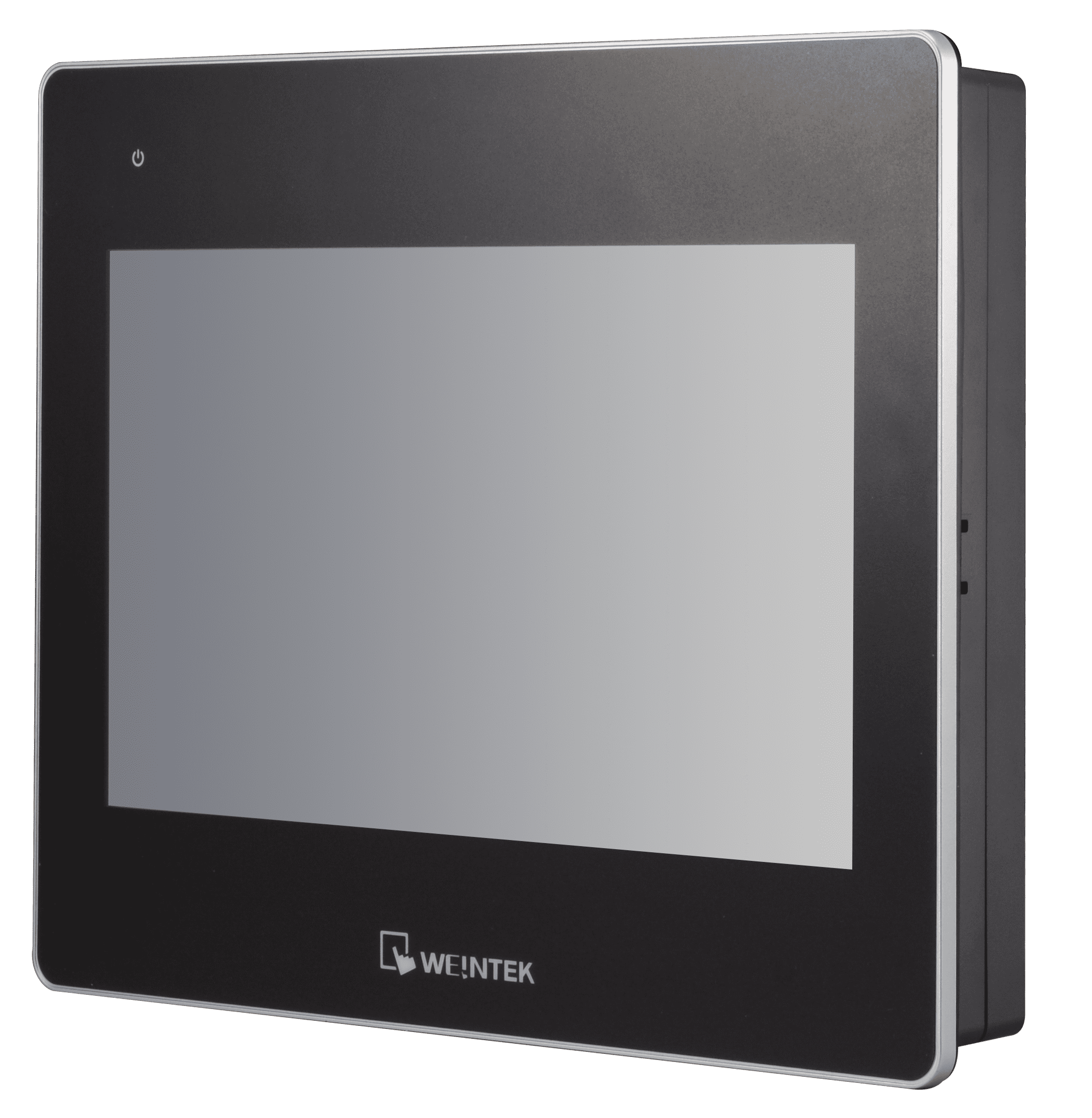

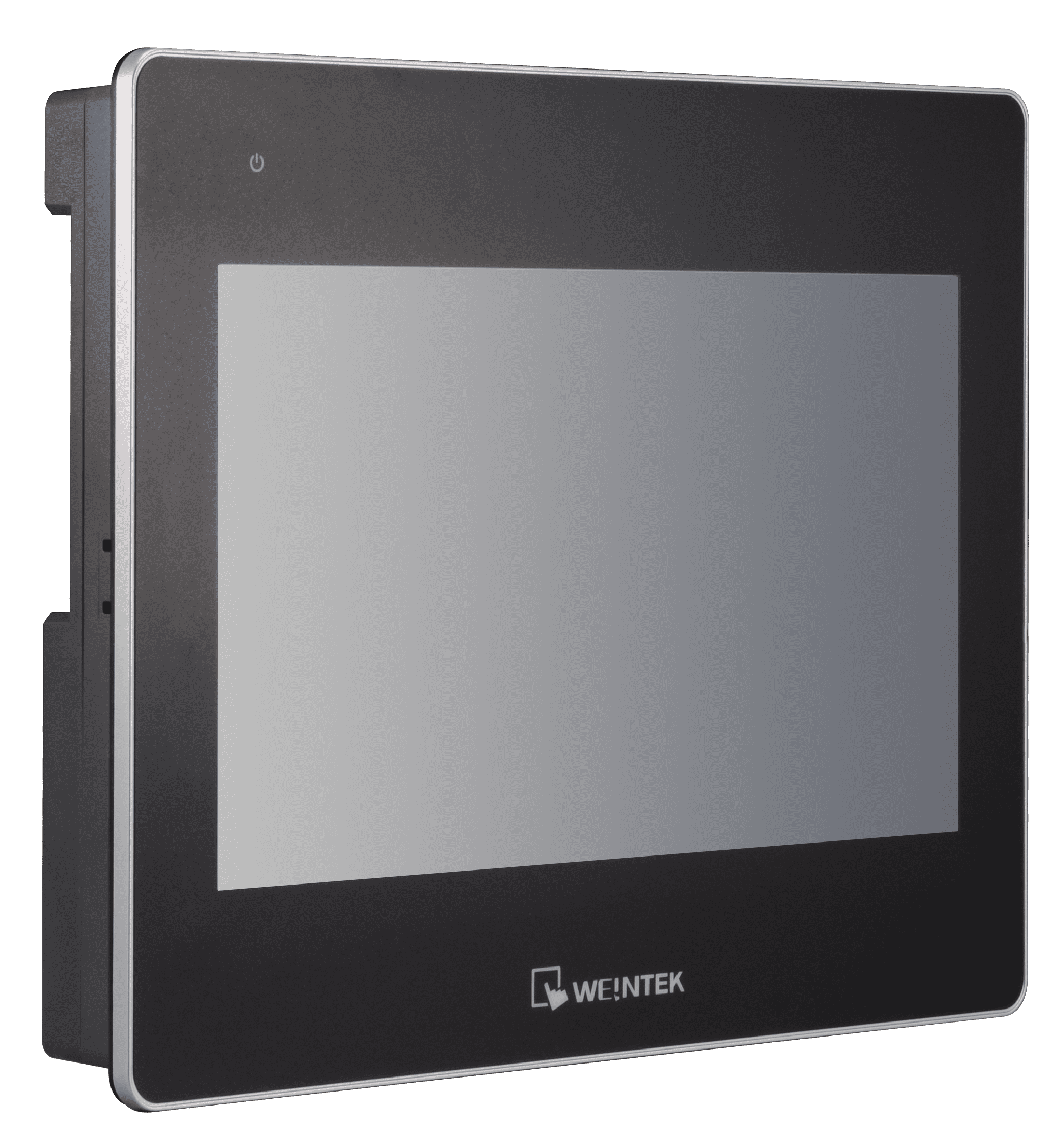

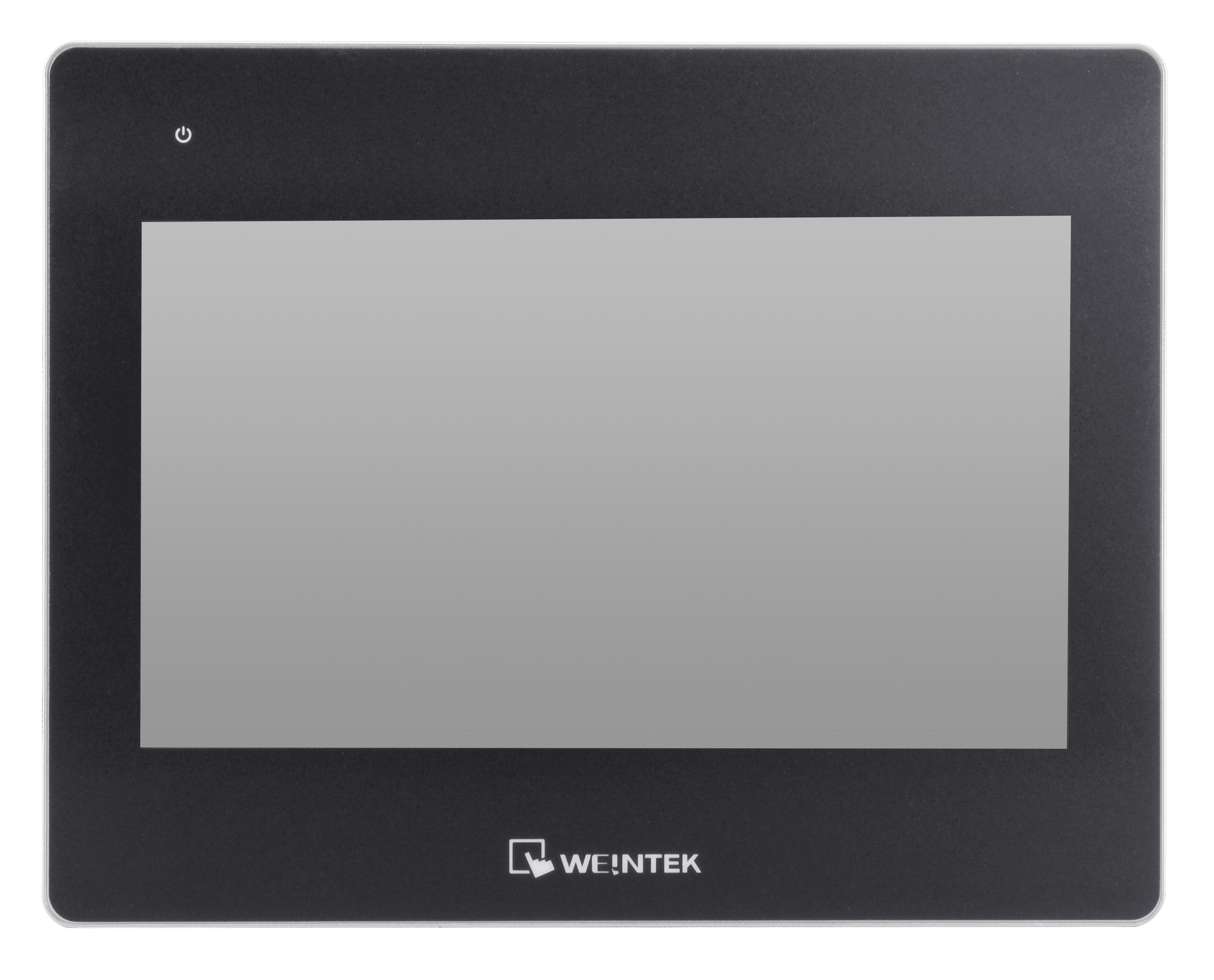

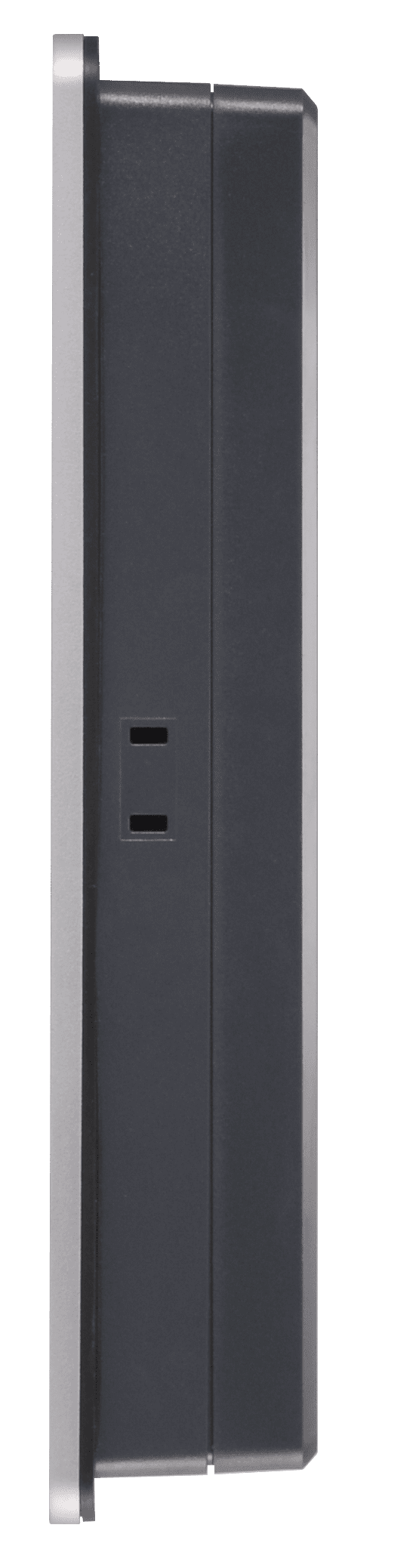

Панель оператора Weintek cMT3102X представляет собой современное решение для визуализации и управления промышленными процессами. Оснащенная 10,1-дюймовым сенсорным дисплеем с разрешением 1024x600 пикселей, она обеспечивает четкое отображение информации и интуитивно понятное взаимодействие с пользователем. Сенсорный экран с резистивной технологией и 4-проводным подключением гарантирует высокую точность ввода данных, а угол обзора 70/70/80/80 градусов обеспечивает комфортное использование в различных условиях.
Ключевыми техническими особенностями панели являются:
- Производительность: 4-ядерный процессор RISC с тактовой частотой 1,6 ГГц обеспечивает быструю обработку данных и стабильную работу системы.
- Память: 1 ГБ оперативной памяти и встроенный флеш-накопитель объемом 4 ГБ обеспечивают достаточный ресурс для хранения и обработки данных.
- Интерфейсы: три COM-порта (RS-232 и RS-485), два Ethernet-порта (10/100/1000 Base-T и 10/100 Base-T), один USB 2.0 Host и CAN Bus с поддержкой протоколов CANopen, CAN Bus 2.0A/2.0B и SAE J1939 обеспечивают гибкость подключения к различным устройствам и системам.
- Беспроводная связь: опциональный модуль расширения Wi-Fi M02 позволяет интегрировать панель в беспроводные сети, расширяя возможности удаленного мониторинга и управления.
- Питание: рабочее напряжение 24 ± 20% В постоянного тока и потребление тока 1 А обеспечивают эффективное энергопотребление и совместимость с различными источниками питания.
- Условия эксплуатации: рабочая температура от 0 до +50°C, влажность 10–90% без конденсации, степень защиты фронтальной панели IP65/NEMA 4 гарантируют надежную работу в промышленных условиях.
Панель cMT3102X предназначена для использования в различных областях промышленности, включая автоматизацию производственных процессов, управление технологическими линиями, мониторинг оборудования и системы диспетчеризации. Ее возможности позволяют интегрировать ее в существующие системы управления, обеспечивая эффективное взаимодействие с различными устройствами и протоколами. Например, благодаря поддержке протокола Modbus, панель может быть использована для связи с датчиками, частотными преобразователями и другими устройствами, поддерживающими этот протокол.
Среди преимуществ панели cMT3102X можно отметить:
- Многофункциональность: поддержка различных промышленных протоколов и интерфейсов обеспечивает гибкость в выборе оборудования и систем для интеграции.
- Надежность: антикоррозийное покрытие печатной платы и изоляция по питанию повышают устойчивость к внешним воздействиям и продлевают срок службы устройства.

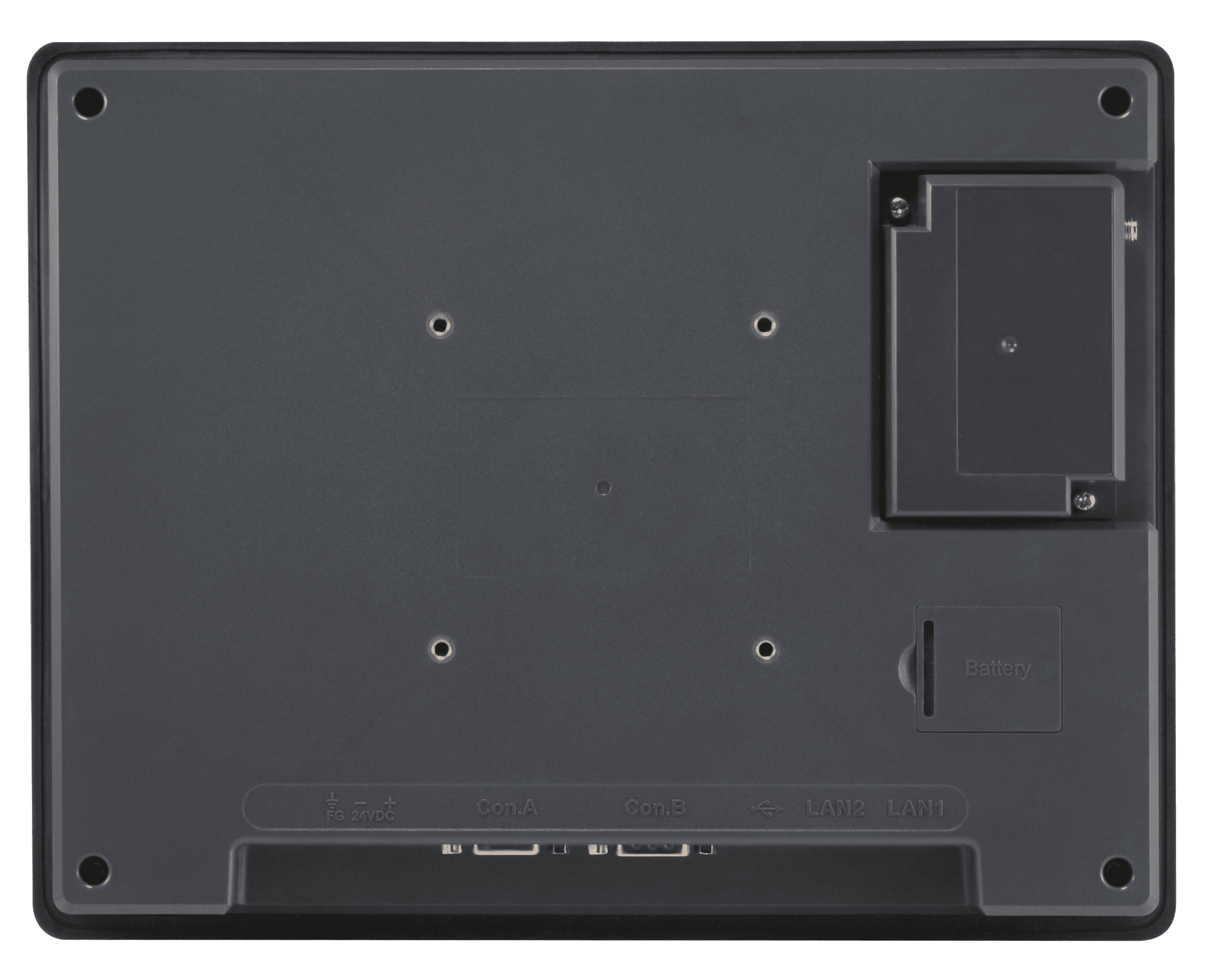

- Удобство монтажа: возможность встраивания в панельный монтаж с размерами монтажного отверстия 260 x 202 мм и поддержка крепления VESA 75 обеспечивают простоту установки в различных условиях.
- Удаленный доступ: функции VNC-сервера, FTP-доступа к памяти панели и поддержка EasyAccess позволяют организовать удаленный мониторинг и управление системой, повышая эффективность эксплуатации.
Панель оператора Weintek cMT3102X является надежным и функциональным решением для предприятий, стремящихся повысить эффективность управления и мониторинга своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Потребление тока | 1 А |
| Вес нетто, кг | 1.2 |
| Габаритные размеры, мм | 271 x 213 x 38 |
| Размер монтажного отверстия, мм | 260 x 202 |
| Угол обзора | 89/89/89/89 |
| Диагональ экрана | 10.1' |
| Яркость экрана | 350 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 50 000 |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Цветность | 16.7 M |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 1000:1 |
| Тип матрицы | WVA |
| Разрешение экрана | 1024 x 600 |
| Шина CAN | CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 |
| Wi-Fi | Опциональный модуль M02 |
| Слот для SD-карты | Отсутствует |
| Аудиовыход | Зуммер |
| Ethernet | 1 x 10/100 BaseTx 1 x 10/100/1000 BaseTx |
| Последовательные порты | Com1: RS-232 Com2: RS-485 COM3: RS-232/RS-485, CAN Bus |
| USB | 1 x USB 2.0 Host |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Отсутствует |
| Процессор | 4-ядерный RISC |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 4 ГБ |
| Объем оперативной памяти | 1 Гб |
| Материал корпуса | Пластик |
| Монтаж | VESA 75 Панельный |
| Сертификаты | CE, UL, RoHS, ATEX |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +50 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая высота над уровнем моря | до 3000 м |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP66 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Панель оператора Cloud HMI |
| Среда разработки визуализации | EasyBuilder Pro |
| Поддержка CODESYS | Да (опционально) |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Поддержка Dashboard | Да (опционально) |
| Удаленный доступ | FTP клиент/сервер VNC клиент/сервер WebView сервер cMT Viewer сервер WEB-браузер ПЛК EasyAccess 2.0 (опционально) Dashboard (Опционально) |
