Артикул:
cMT3090
Характеристики
Полное наименование:
—
Панель оператора cMT3090 HMI with 9" XGA TFT Display (32 bits RISC Cortex-A9 1GHz) With Easy Access 2.0 license and support OPC UA /MQTT
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

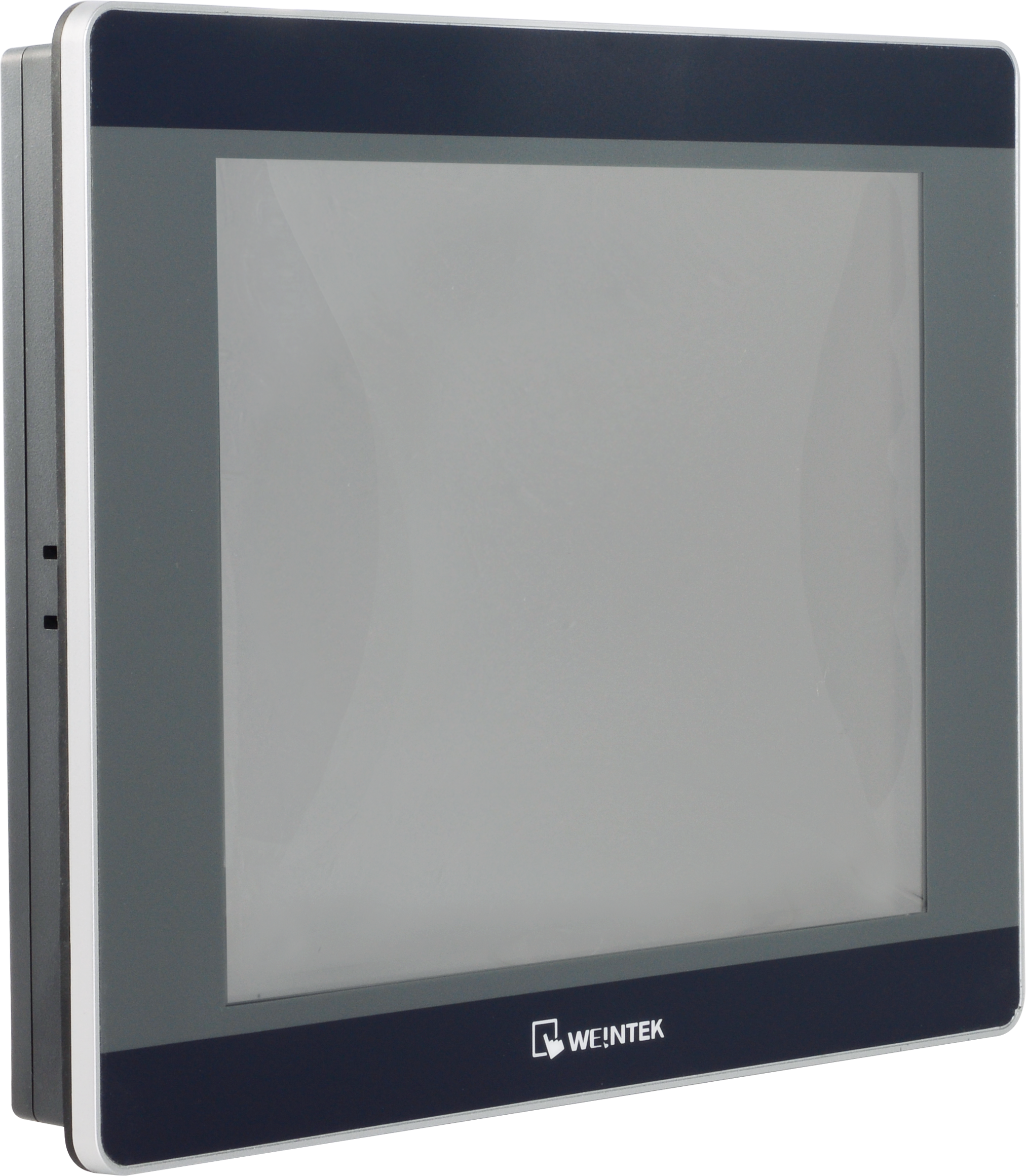

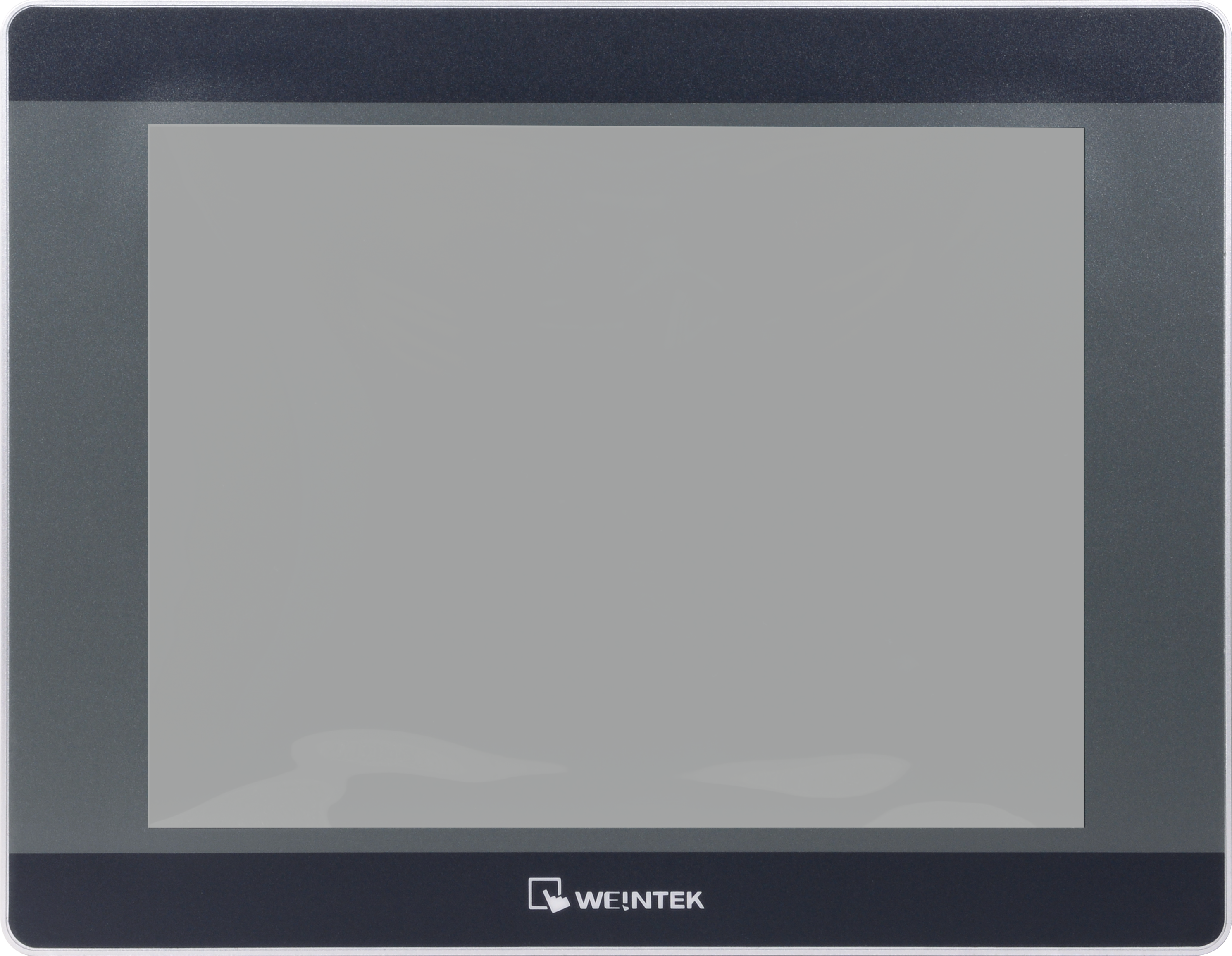

Панель оператора cMT3090 от компании Weintek представляет собой высокопроизводительное устройство человеко-машинного интерфейса (HMI) с диагональю экрана 9,7 дюйма и разрешением 1024x768 пикселей. Оснащенная 32-битным процессором RISC Cortex-A9 с тактовой частотой 1 ГГц, она обеспечивает быструю обработку данных и надежную работу в промышленных условиях.
Ключевыми техническими особенностями cMT3090 являются:
- Дисплей: Резистивный сенсорный экран с 4-проводной технологией, яркостью 350 кд/м² и контрастностью 500:1, обеспечивающий четкое изображение при различных условиях освещенности.

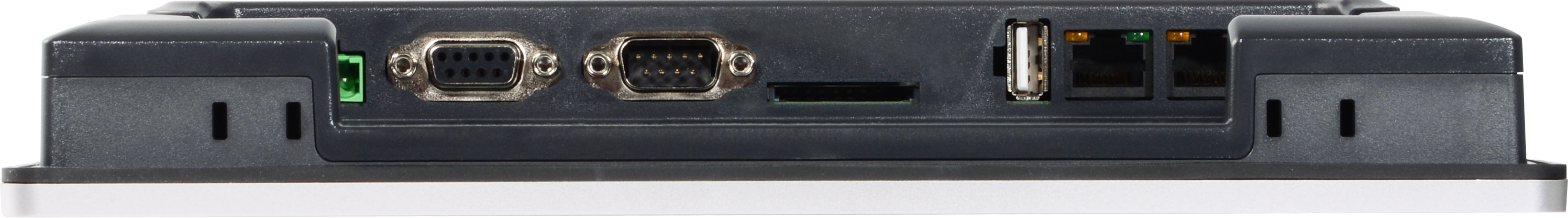

- Интерфейсы: Два порта Ethernet (10/100 и 10/100/1000 Мбит/с), два последовательных порта RS-232 и два RS-485, а также порт USB 2.0 и слот для SD/SDHC карт, обеспечивающие гибкость подключения и расширения функционала.
- Память: 1 ГБ оперативной памяти и 4 ГБ встроенной флеш-памяти, достаточные для хранения и обработки больших объемов данных.
- Программное обеспечение: Среда разработки EasyBuilder Pro, поддерживающая создание пользовательских интерфейсов и интеграцию с различными промышленными протоколами.
- Дополнительные функции: Встроенные часы реального времени, поддержка протокола CANopen и встроенная лицензия EasyAccess 2.0 для удаленного доступа.
Панель cMT3090 предназначена для использования в различных отраслях промышленности, включая автоматизацию производственных процессов, управление оборудованием и мониторинг систем. Ее возможности позволяют интегрировать устройство в существующие системы управления, обеспечивая эффективный и интуитивно понятный интерфейс для операторов.
Среди преимуществ cMT3090 можно отметить:
- Многофункциональность: Поддержка различных интерфейсов и протоколов связи, что позволяет интегрировать панель в разнообразные системы.
- Надежность: Корпус с защитой IP65 обеспечивает защиту от пыли и влаги, что делает устройство пригодным для эксплуатации в сложных условиях.
- Удаленный доступ: Встроенная лицензия EasyAccess 2.0 позволяет осуществлять удаленное управление и мониторинг системы, повышая эффективность обслуживания.
Панель cMT3090 является надежным и функциональным решением для предприятий, стремящихся повысить эффективность управления и мониторинга своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.92 |
| Потребление тока | 900 мА |
| Угол обзора | 60/70/70/70 |
| Габаритные размеры, мм | 260.6 х 203.1 х 36,5 |
| Размер монтажного отверстия, мм | 250 x 192 |
| Среда разработки проектов | EasyBuilder Pro |
| Удаленный доступ | VNC Client cMT Server VNC Server FTP клиент/сервер VNC клиент/сервер cMT Viewer сервер EasyAccess 2.0 (встроенная лицензия) |
| Поддержка EasyAccess 2.0 | Да (встроенная лицензия) |
| Диагональ экрана | 9.7' |
| Яркость экрана | 350 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 30 000 |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Цветность | 262 K |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 500:1 |
| Тип матрицы | TFT |
| Разрешение экрана | 1024 x 768 |
| Шина CAN | CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 |
| Wi-Fi | Отсутствует |
| Слот для SD-карты | SD/SDHC |
| Аудиовыход | Встроенный монодинамик |
| Ethernet | 1 x 10/100 BaseTx 1 x 10/100/1000 BaseTx |
| Последовательные порты | Com1: RS-232 Com2: RS-485 COM3: RS-232/RS-485, CAN Bus |
| USB | 1 x USB 2.0 Host |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Отсутствует |
| Процессор | 32-битный RISC 1 ГГц |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 4 ГБ |
| Объем оперативной памяти | 1 Гб |
| Материал корпуса | Пластик |

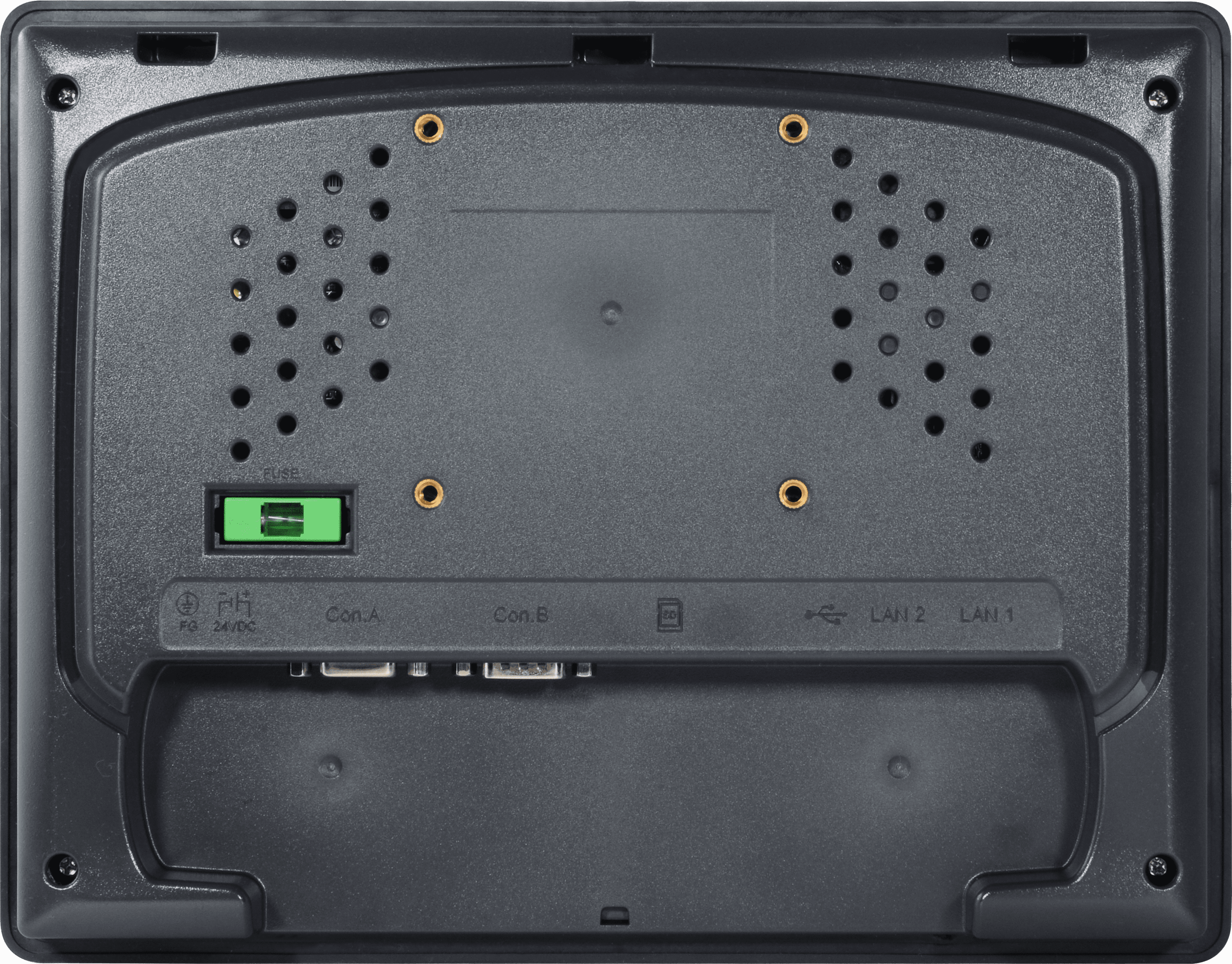

| Монтаж | VESA 75 Панельный |
| Сертификаты | CE, UL, RoHS |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +50 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP65 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Панель оператора Cloud HMI |
| Среда разработки визуализации | EasyBuilder Pro |
| Поддержка CODESYS | Да (опционально) |
| Поддержка Dashboard | Нет |
