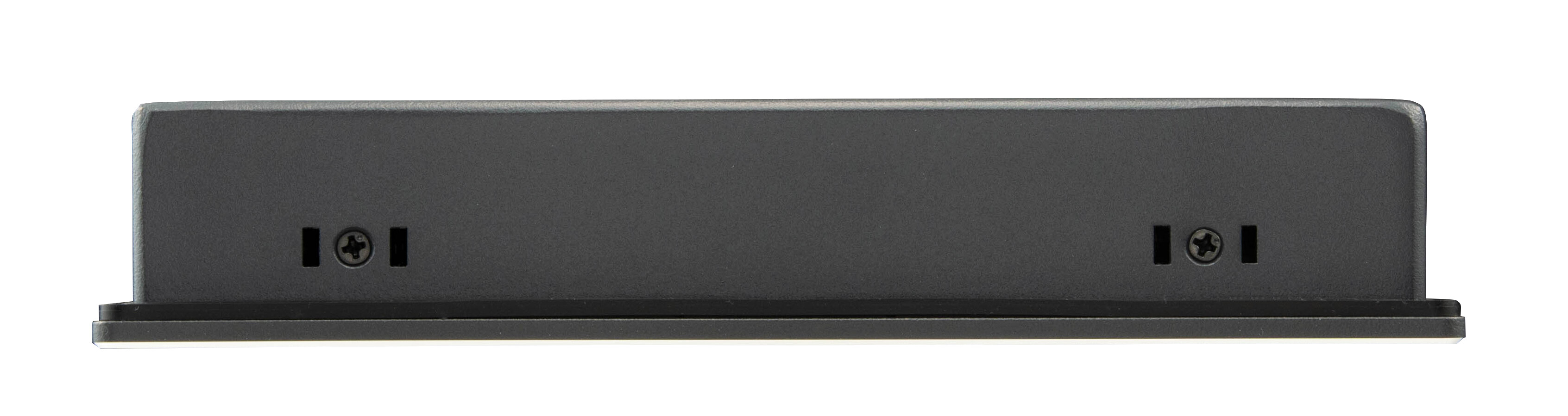

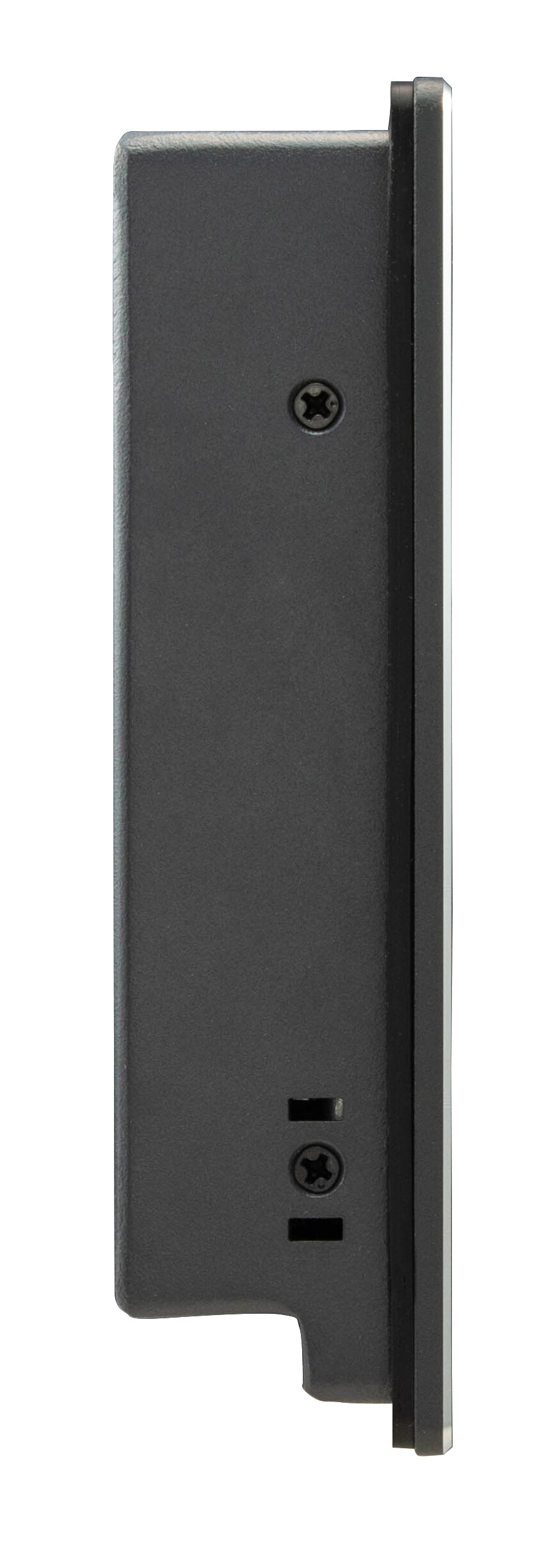

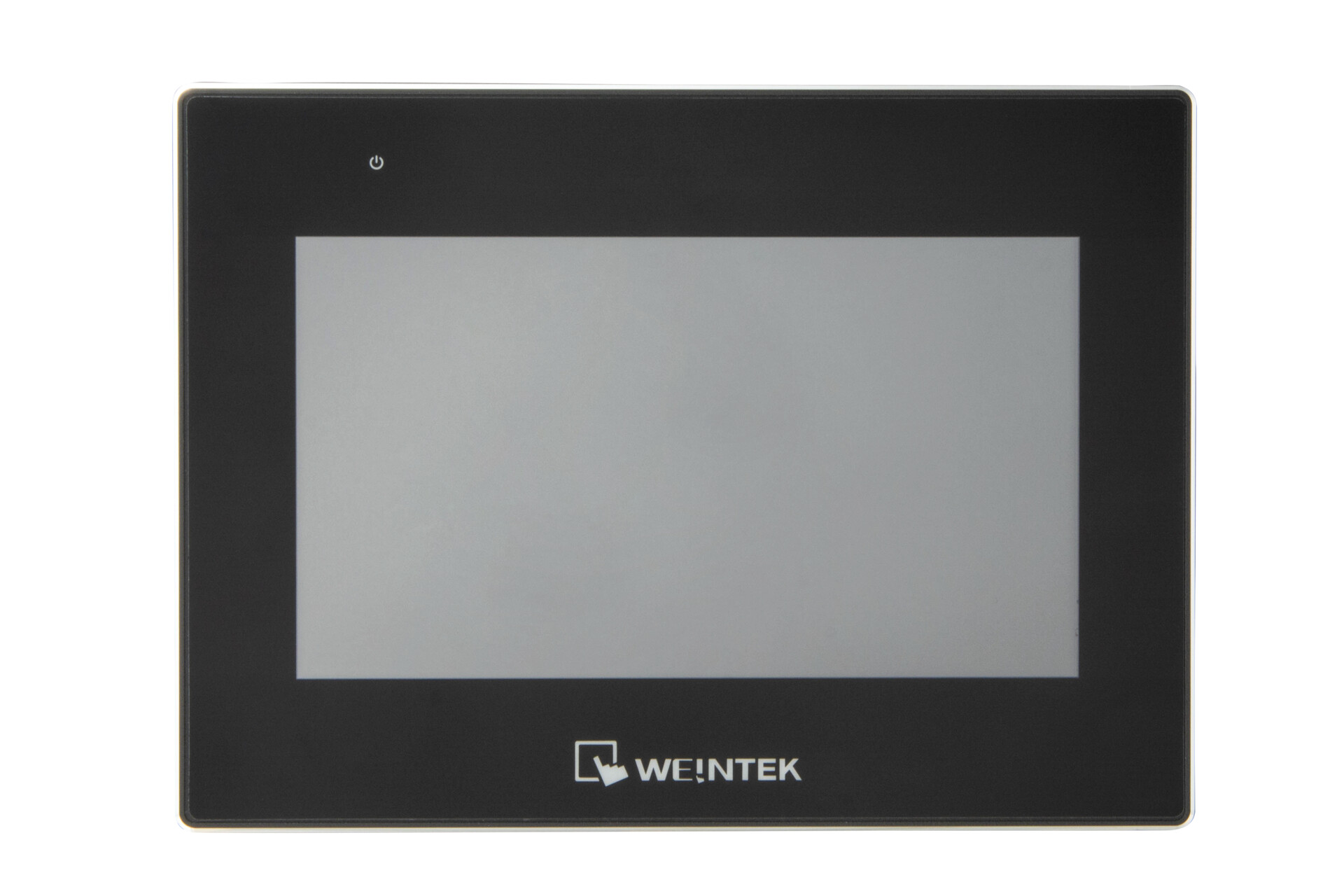

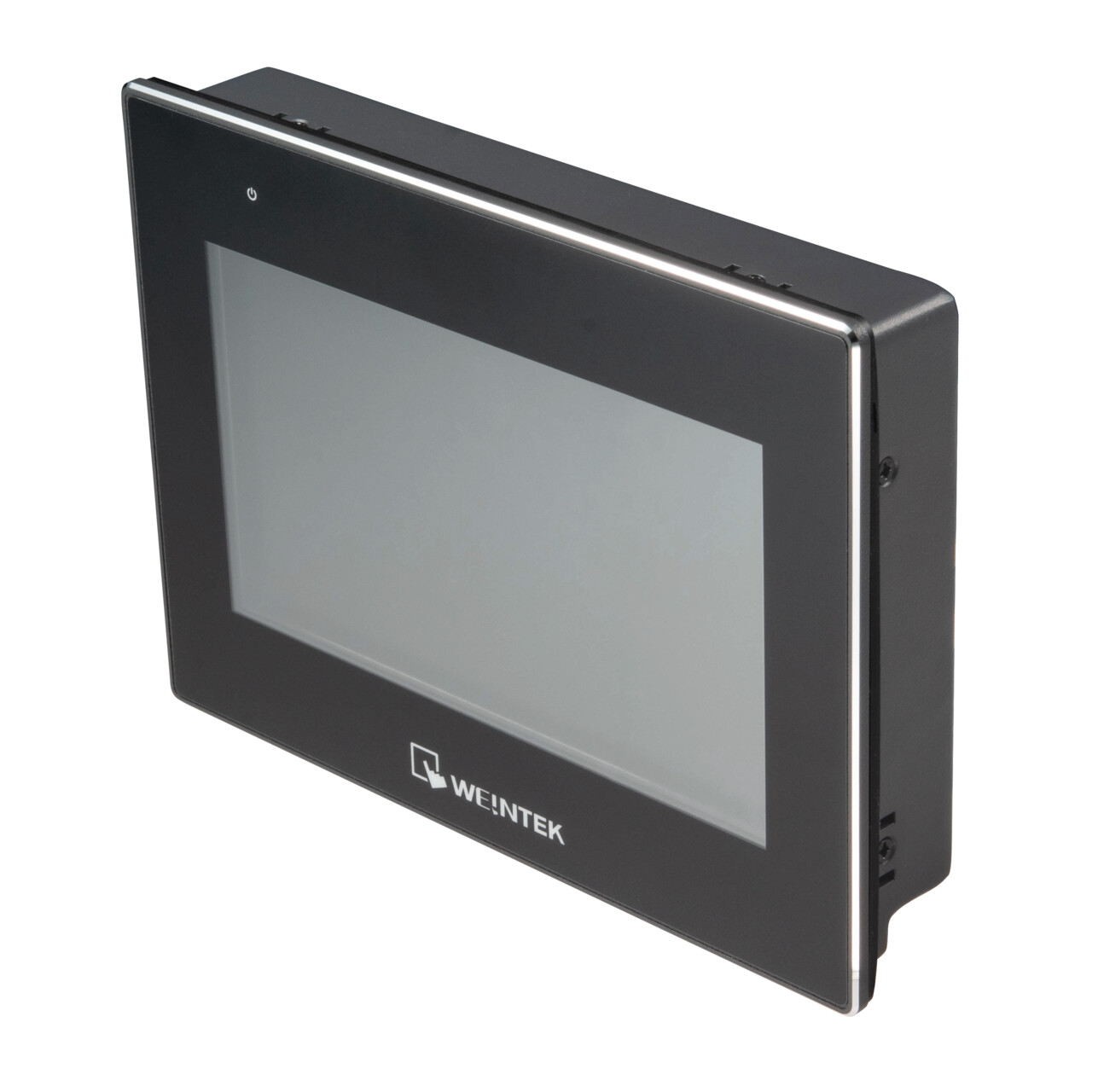

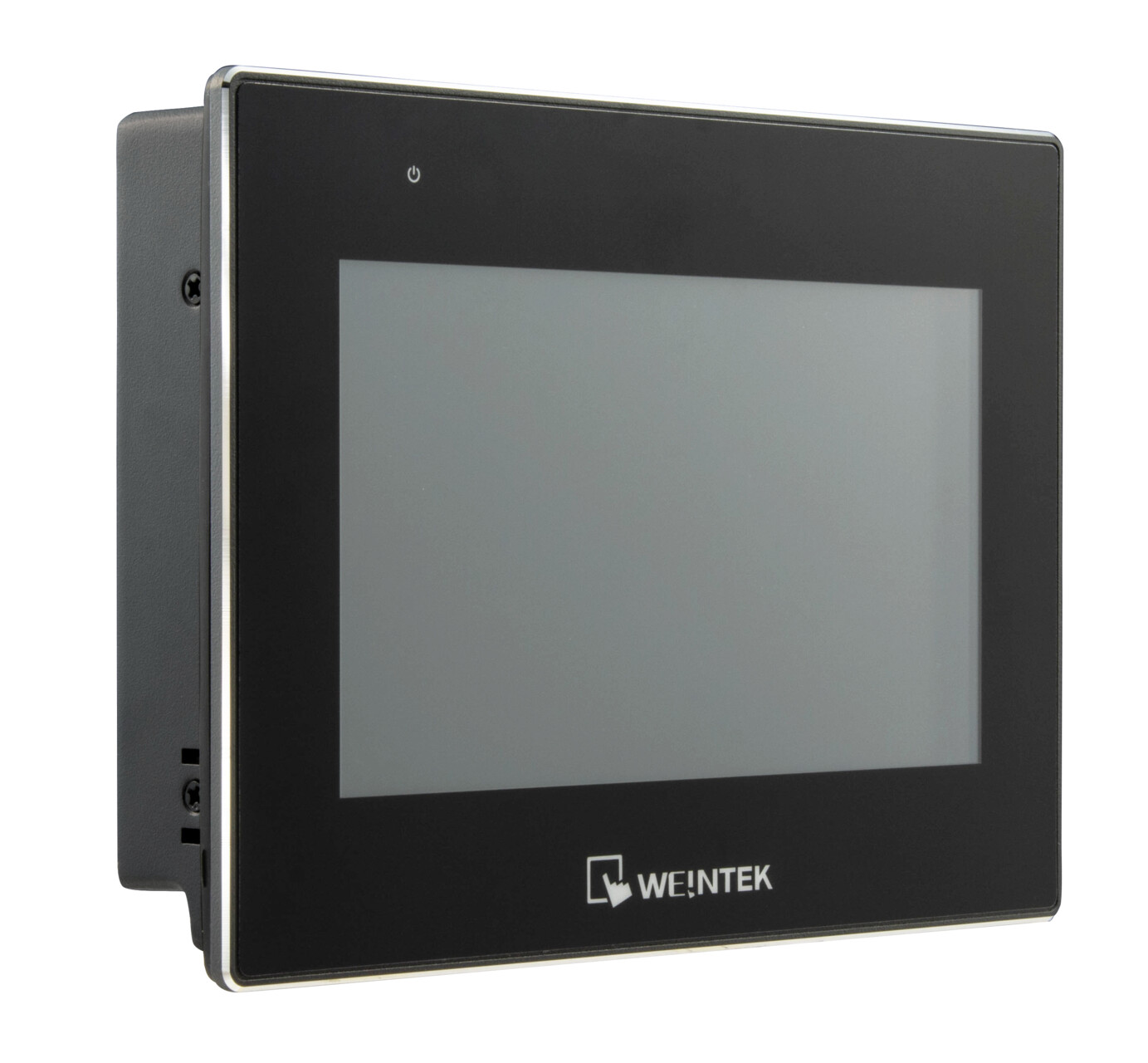

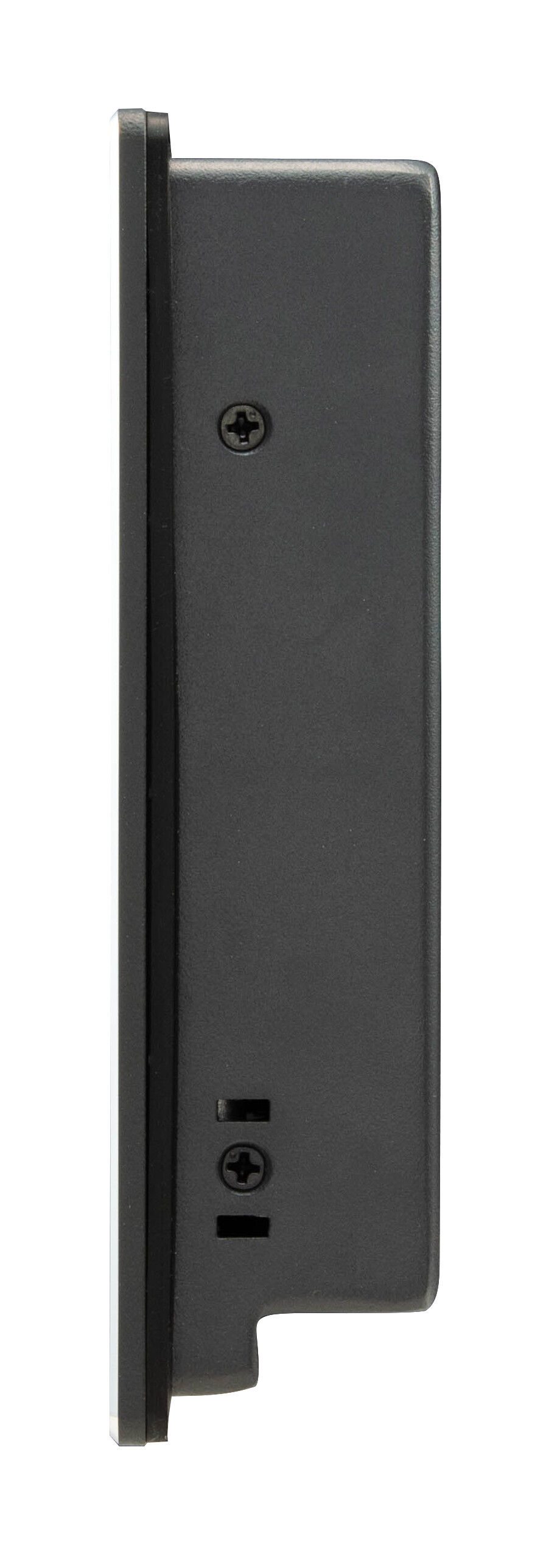

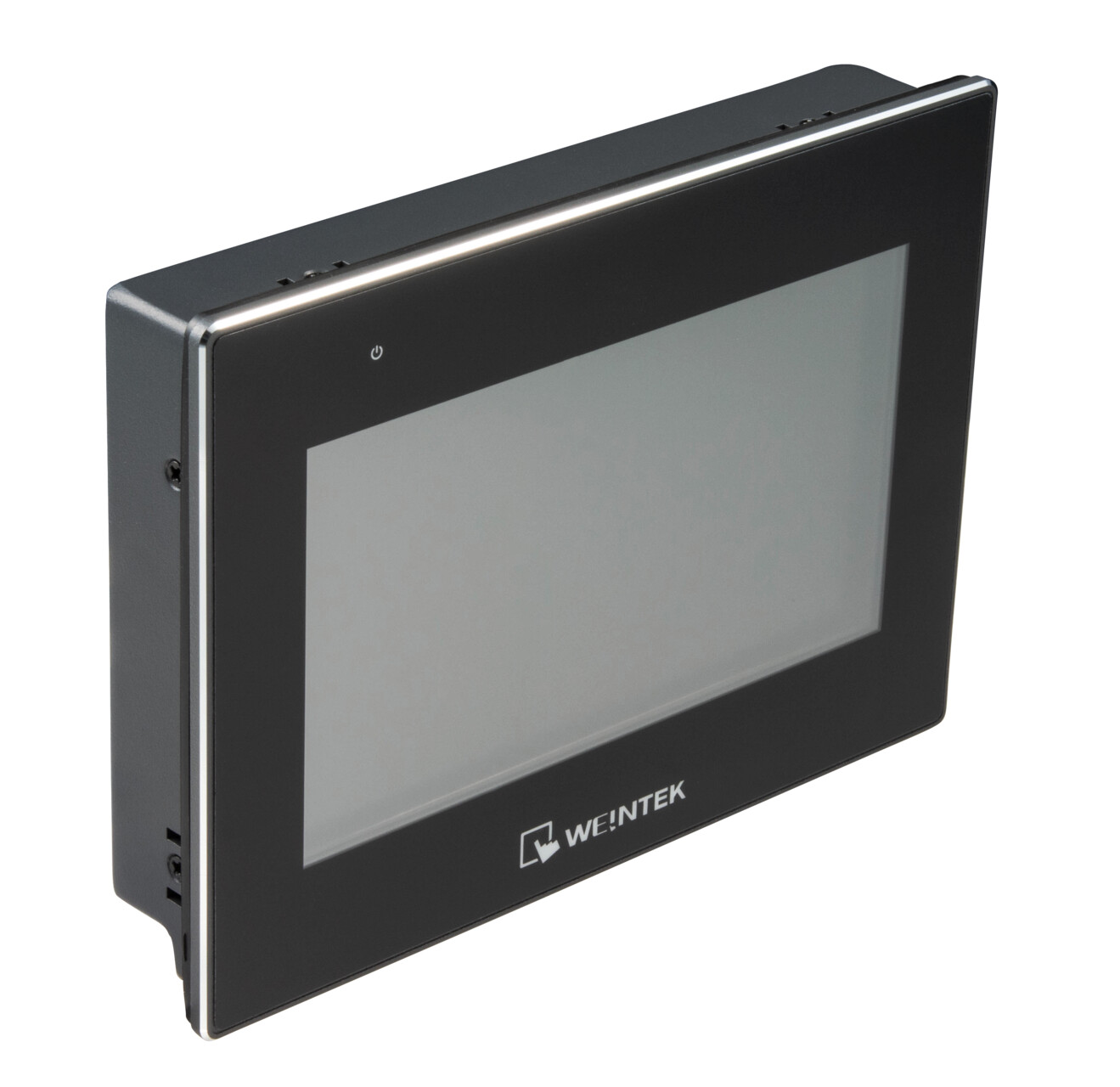

Панель оператора Weintek cMT3072XHT представляет собой промышленное устройство с 7-дюймовым WVA LCD дисплеем, разрешением 1024x600 пикселей и диагональю 7 дюймов. Экран оснащен 4-проводным резистивным сенсором, обеспечивающим точность интерпретации нажатий ±2% по горизонтали и вертикали. Яркость экрана составляет 450 кд/м², а контрастность — 800:1, что гарантирует четкость отображения информации в различных условиях освещенности. Углы обзора экрана составляют 85° во всех направлениях, обеспечивая комфортный просмотр с разных позиций. Тип подсветки — LED, с ожидаемым сроком службы более 30 000 часов, что снижает потребность в техническом обслуживании. Размеры монтажного отверстия составляют 192 x 138 мм, а габаритные размеры устройства — 200.4 x 146.5 x 36.0 мм. Вес панели составляет 0.8 кг, что облегчает ее установку и монтаж. Материал корпуса — алюминий, обеспечивающий прочность и надежность конструкции. Панель функционирует при рабочем напряжении 24 ± 20% В постоянного тока и потребляет ток 820 мА. Рабочая температура устройства варьируется от -20°C до +55°C, что позволяет использовать его в различных климатических условиях. Панель оснащена встроенным флеш-накопителем объемом 4 ГБ и оперативной памятью 1 ГБ, обеспечивая быструю обработку данных и стабильную работу. Встроенные часы реального времени (RTC) позволяют точно отслеживать время и дату, что важно для многих промышленных приложений. Панель поддерживает различные интерфейсы связи, включая два порта Ethernet 10/100 Base-T, три последовательных порта (COM1: RS-232, COM2: RS-485, COM3: RS-232/RS-485), а также CAN Bus с поддержкой протоколов CANopen, CAN Bus 2.0A/2.0B и SAE J1939. Наличие одного USB 2.0 порта расширяет возможности подключения периферийных устройств. Панель поддерживает MPI через COM2/COM3 RS-485 2W с частотой 187.5K, что обеспечивает совместимость с различными промышленными контроллерами. Встроенный зуммер служит для аудиовыхода, информируя оператора о различных событиях. Панель оснащена функцией гальванической развязки цепи питания, повышая безопасность эксплуатации. Степень защиты передней панели соответствует стандарту NEMA4/IP66, что гарантирует ее защиту от пыли и влаги. Панель сертифицирована по стандартам CE, UL и RoHS, подтверждая соответствие международным требованиям безопасности и экологичности. Для монтажа предусмотрены крепежные элементы, разъем питания с клеммой и инструкция по установке. Панель также поддерживает функции VNC Server, WebView, cMT Viewer и Weincloud для удаленного доступа и мониторинга, что повышает гибкость и удобство эксплуатации. Программное обеспечение EasyBuilder Pro используется для создания пользовательских проектов и полностью бесплатно для скачивания и использования. В целом, панель оператора Weintek cMT3072XHT является надежным и функциональным решением для различных промышленных приложений, требующих устойчивости к внешним воздействиям и высоких технических характеристик.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Размер монтажного отверстия, мм | 192 x 138 |
| Угол обзора | 85/85/85/85 |
| Вес нетто, кг | 0.8 |
| Габаритные размеры, мм | 200.4 x 146.5 x 36.0 |
| Потребление тока | 820 мА |
| Диагональ экрана | 7' |
| Яркость экрана | 450 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 30 000 |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Цветность | 16.7 M |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 800:1 |
| Тип матрицы | WVA |
| Разрешение экрана | 1024 x 600 |
| Шина CAN | CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 |
| Wi-Fi | Отсутствует |
| Слот для SD-карты | Отсутствует |
| Аудиовыход | Зуммер |

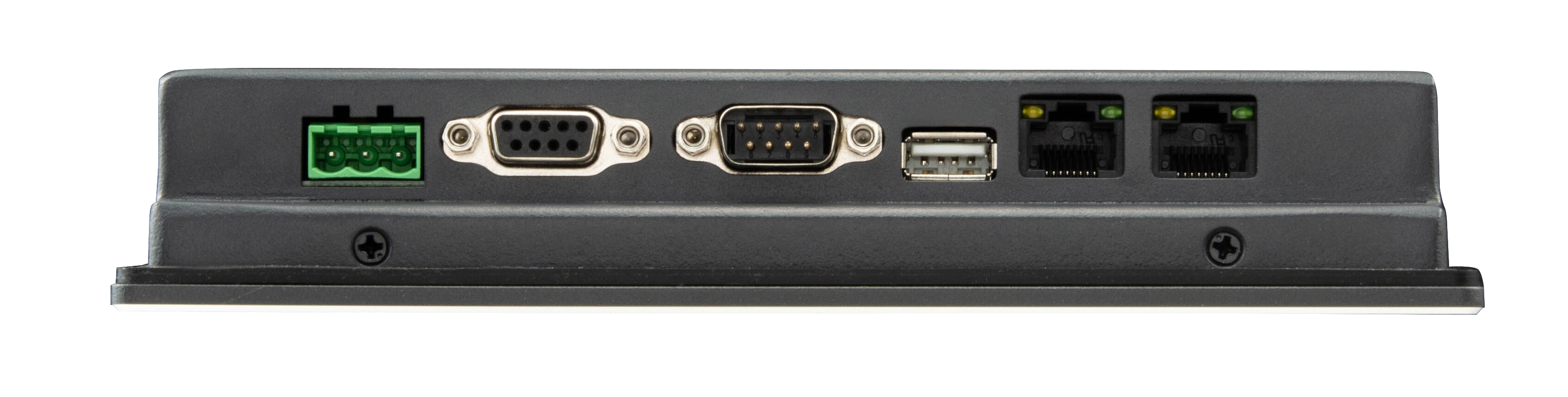

| Ethernet | 2 x 10/100 BaseTx |
| Последовательные порты | Com1: RS-232 Com2: RS-485 COM3: RS-232/RS-485, CAN Bus |
| USB | 1 x USB 2.0 Host |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Отсутствует |
| Процессор | 4-ядерный RISC |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 4 ГБ |
| Объем оперативной памяти | 1 Гб |
| Материал корпуса | Алюминий |
| Монтаж | Панельный |
| Сертификаты | CE, UL, RoHS |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | -20 ~ +55 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Рабочая высота над уровнем моря | до 3000 м |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP66 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Панель оператора Cloud HMI |
| Среда разработки визуализации | EasyBuilder Pro |
| Поддержка CODESYS | Да (опционально) |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Поддержка Dashboard | Да (опционально) |
| Удаленный доступ | FTP клиент/сервер VNC клиент/сервер WebView сервер cMT Viewer сервер WEB-браузер ПЛК EasyAccess 2.0 (опционально) Dashboard (Опционально) |
