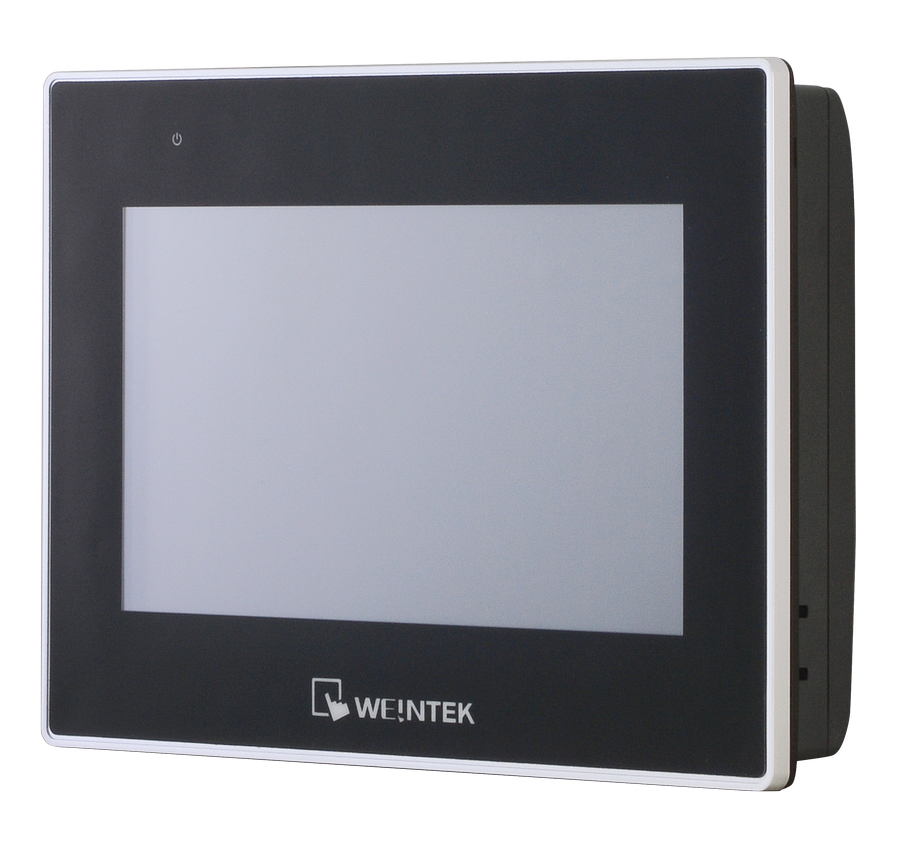

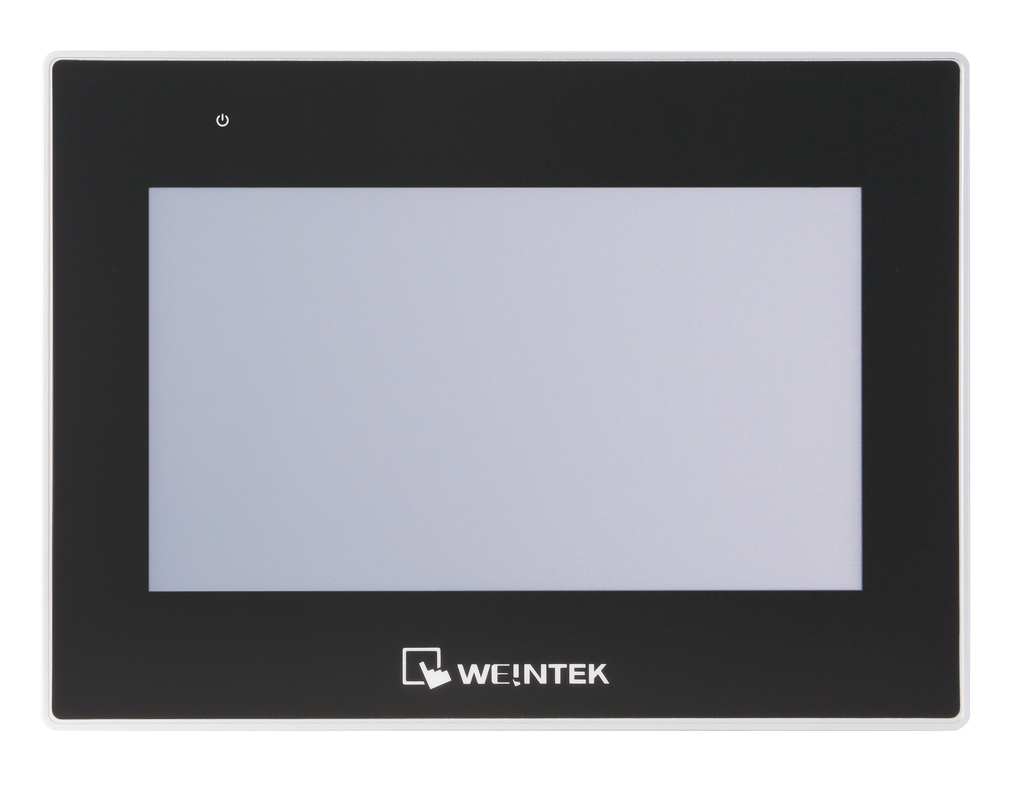

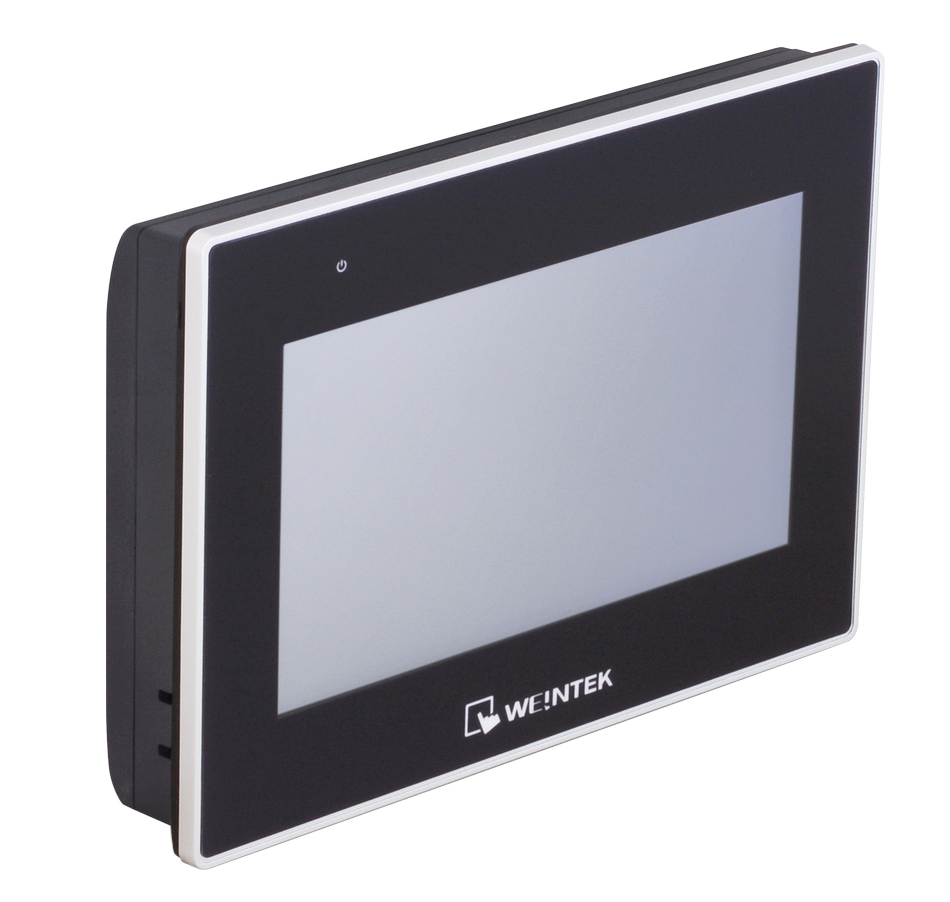

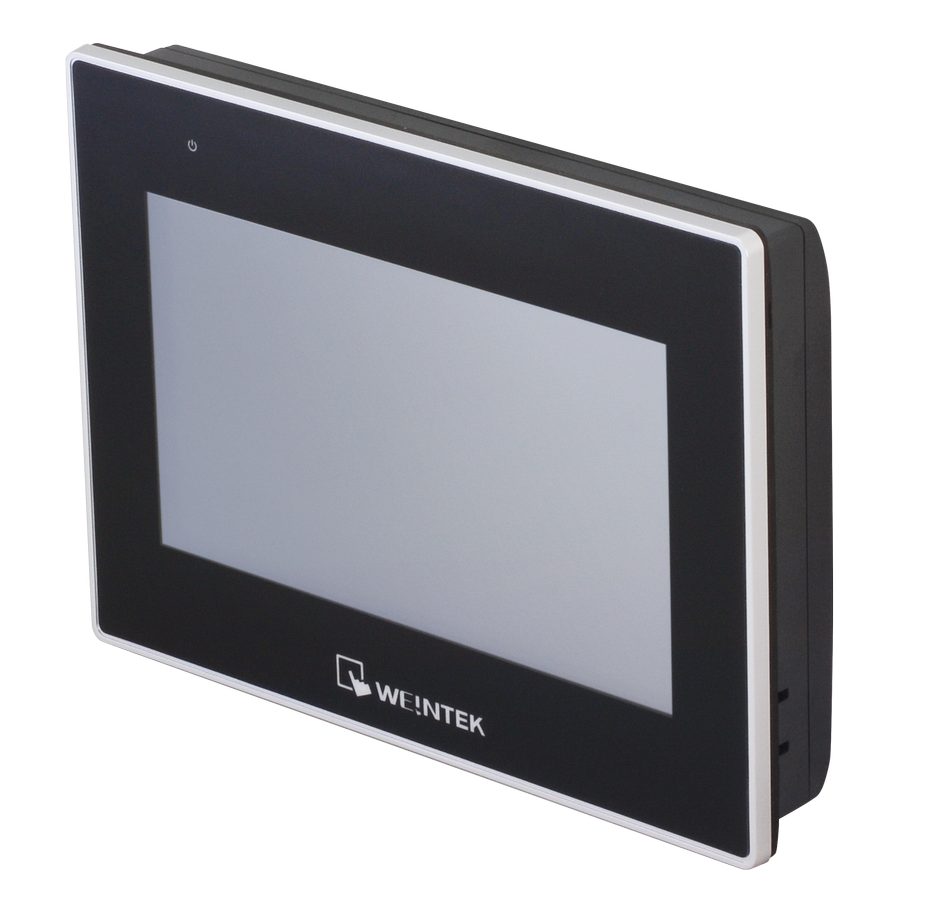

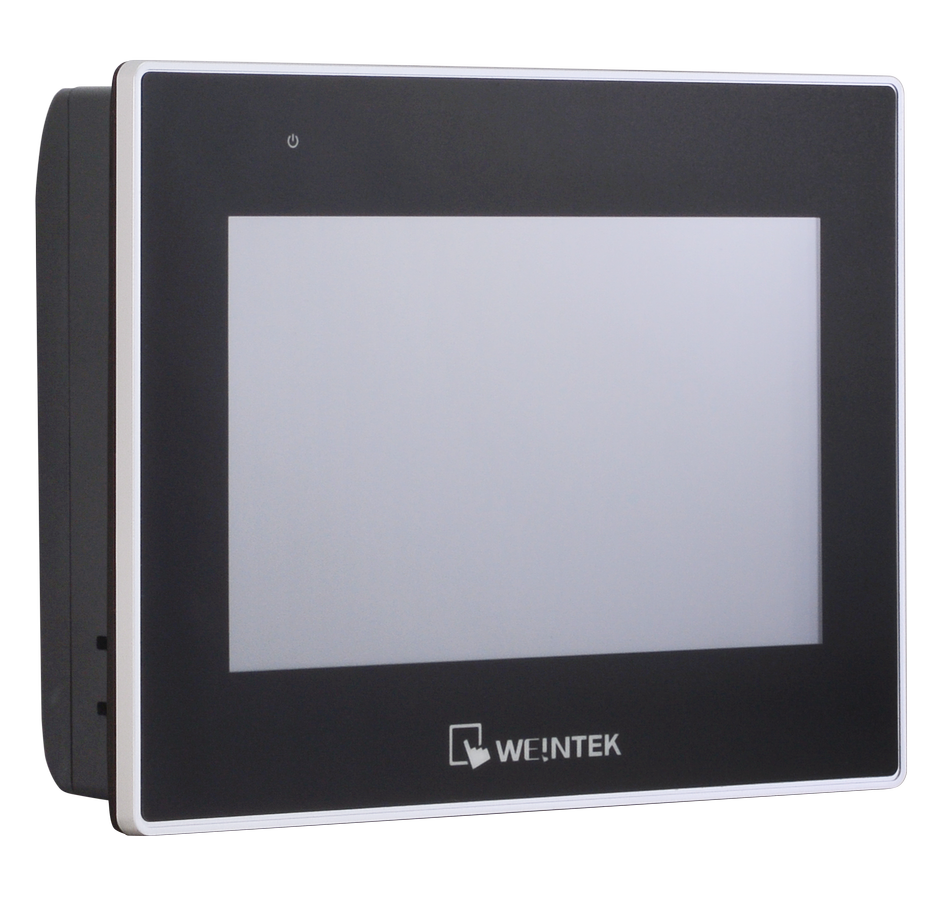

Панель оператора Weintek cMT3072XH представляет собой промышленный интерфейс HMI с 7-дюймовым IPS LCD-дисплеем, обеспечивающим разрешение 1024x600 пикселей и углы обзора 85° во всех направлениях. Сенсорный экран с резистивной технологией и 4-проводным подключением гарантирует точность интерпретации нажатий ±2% по горизонтали и вертикали. Яркость экрана составляет 450 кд/м², а контрастность — 800:1, что обеспечивает четкость отображения информации в различных условиях освещенности.
В основе панели лежит четырехъядерный 64-битный процессор Cortex-A35 с тактовой частотой 1,5 ГГц, обеспечивающий высокую производительность при выполнении многозадачных операций. Оперативная память объемом 1 ГБ и встроенный флеш-накопитель на 4 ГБ обеспечивают достаточный ресурс для хранения и обработки данных. Время работы подсветки экрана превышает 25 000 часов, что способствует долговечности устройства.

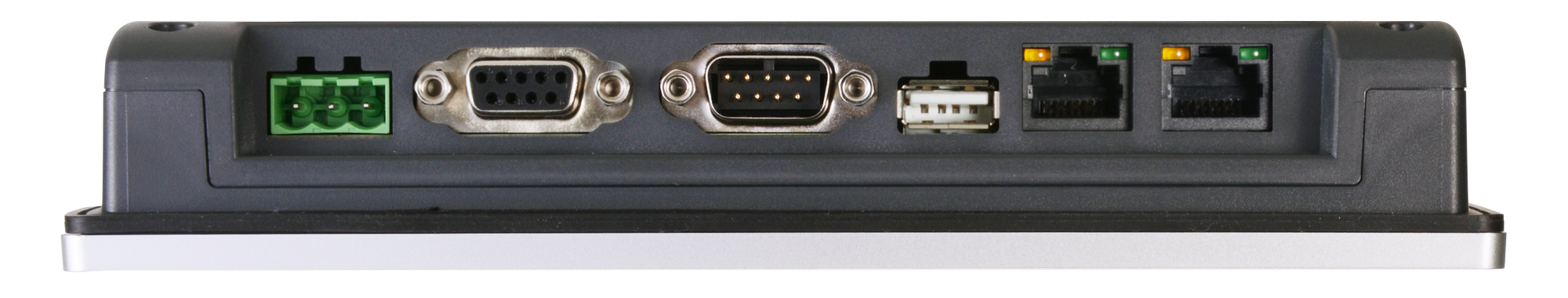

Для обеспечения гибкости подключения cMT3072XH оснащена тремя последовательными портами: COM1 (RS-232), COM2 (RS-485 2W/4W) и COM3 (RS-485 2W), а также двумя портами Ethernet 10/100 Base-T и одним USB 2.0 Host. Поддержка шины CAN с протоколами CANopen, CAN Bus 2.0A/2.0B и SAE J1939 расширяет возможности интеграции с различными промышленными устройствами. Встроенная изоляция по питанию повышает надежность эксплуатации в промышленных условиях.
Панель поддерживает протоколы CODESYS, MQTT и OPC UA, что позволяет интегрировать ее в системы промышленного интернета вещей (IIoT) и автоматизации. Встроенные часы реального времени (RTC) обеспечивают синхронизацию времени в системах управления. Лицевая панель соответствует стандартам защиты NEMA4, IP66, что гарантирует ее устойчивость к воздействию пыли и влаги при установке внутри помещений.
Размеры панели составляют 200,3 мм в ширину, 146,3 мм в высоту и 35 мм в глубину, с монтажным отверстием 192 x 138 мм, что упрощает замену предыдущих моделей без необходимости значительных изменений в проектировании. Рабочая температура устройства варьируется от 0 до +55°C, а рабочая влажность — от 10 до 90% без образования конденсата, что делает панель подходящей для эксплуатации в различных климатических условиях.
Панель оператора Weintek cMT3072XH предназначена для использования в промышленных автоматизированных системах, где требуется надежный и высокопроизводительный интерфейс для управления и мониторинга процессов. Ее возможности интеграции с различными промышленными протоколами и стандартами делают ее универсальным решением для предприятий, стремящихся к модернизации и повышению эффективности своих производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.6 |
| Габаритные размеры, мм | 200.3 x 146.3 x 35.0 |
| Размер монтажного отверстия, мм | 192 x 138 |
| Угол обзора | 85/85/85/85 |
| Потребление тока | 850 мА |
| Диагональ экрана | 7' |
| Яркость экрана | 450 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 25 000 |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Цветность | 16.7 M |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 800:1 |
| Тип матрицы | IPS |
| Разрешение экрана | 1024 x 600 |
| Шина CAN | CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 |
| Wi-Fi | Отсутствует |
| Слот для SD-карты | Отсутствует |
| Аудиовыход | Зуммер |
| Ethernet | 2 x 10/100 BaseTx |
| Последовательные порты | Com1: RS-232 Com3: RS-232/RS-485 Com2: RS-485 |
| USB | 1 x USB 2.0 Host |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Отсутствует |
| Процессор | 4-ядерный RISC |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 4 ГБ |
| Объем оперативной памяти | 1 Гб |
| Материал корпуса | Пластик |
| Монтаж | Панельный |
| Сертификаты | CE, UL, RoHS |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 24 ± 20% В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +55 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP66 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Панель оператора Cloud HMI |
| Среда разработки визуализации | EasyBuilder Pro |
| Поддержка CODESYS | Да (опционально) |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Поддержка Dashboard | Да (опционально) |
| Удаленный доступ | FTP клиент/сервер VNC клиент/сервер WebView сервер cMT Viewer сервер WEB-браузер ПЛК EasyAccess 2.0 (опционально) Dashboard (Опционально) |
