Артикул:
cMT3071
Характеристики
Полное наименование:
—

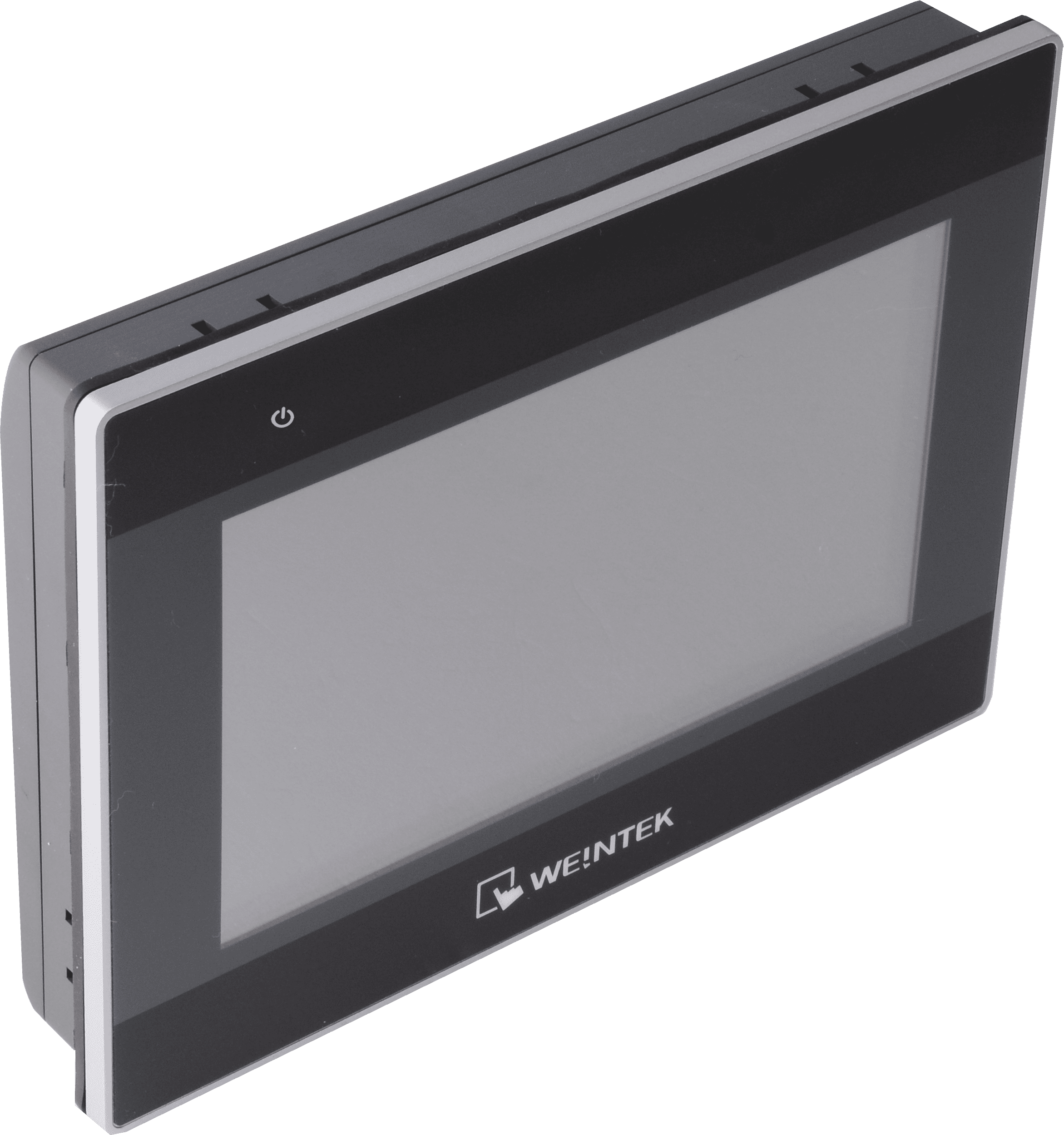

Weintek Панель оператора cMT3071 HMI with 7” TFT LCD Display 16.7 M-color LCD Touch Screen Dual Ethernet ports(1GHz RISC CPU)
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Панель оператора Weintek cMT3071 представляет собой 7-дюймовый человеко-машинный интерфейс (HMI) с разрешением 800x480 пикселей, предназначенный для эффективного взаимодействия между операторами и промышленными системами. Оснащенная 32-битным процессором Cortex-A9 с тактовой частотой 1 ГГц, она обеспечивает высокую производительность и надежность в эксплуатации.
Ключевые технические особенности cMT3071 включают:

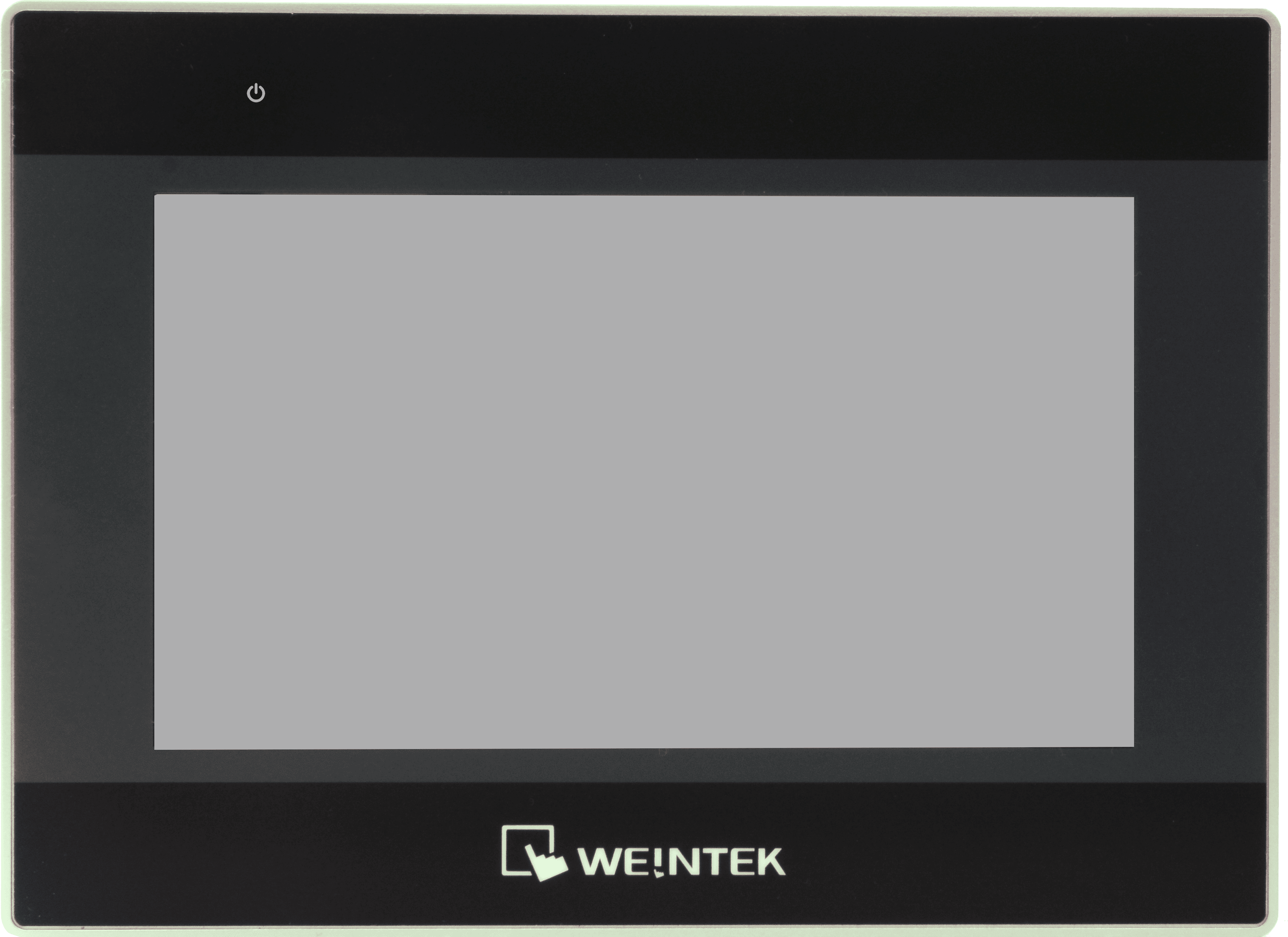

- Дисплей: 7-дюймовый TFT LCD с разрешением 800x480 пикселей, поддерживающий 16,7 млн цветов, яркостью 400 кд/м² и контрастностью 800:1. Сенсорный экран выполнен по резистивной технологии с 4-проводным сенсором, обеспечивая точность интерпретации нажатий ±2% по горизонтали и вертикали. Углы обзора составляют 60/80/80/80 градусов.
- Производительность: 1 ГБ оперативной памяти и 4 ГБ встроенной флеш-памяти, что позволяет эффективно обрабатывать и хранить данные. Часы реального времени обеспечивают точное отслеживание времени в процессе работы.
- Интерфейсы: Два порта Ethernet (10/100/1000 Base-T и 10/100 Base-T) для надежной сетевой связи. Три последовательных порта COM (RS-232 и RS-485) и порт CAN Bus обеспечивают гибкость в подключении различных устройств. USB 2.0 Host порт расширяет возможности подключения периферийных устройств.
- Питание: Рабочее напряжение от 10,5 до 28 В DC с потреблением тока 2A при 12 В и 1A при 24 В, что делает устройство совместимым с различными источниками питания.
- Программное обеспечение: Панель поддерживает среду разработки EasyBuilder Pro, обеспечивая интуитивно понятный интерфейс для создания и управления проектами. Также доступны функции удаленного доступа через VNC Client, cMT Server, FTP клиент/сервер и опционально EasyAccess 2.0.
Области применения cMT3071 включают:
- Промышленная автоматизация: Управление и мониторинг производственных процессов, включая системы управления технологическими процессами (SCADA) и распределенные системы управления (DCS).
- Энергетика: Контроль и управление оборудованием на энергетических объектах, таких как электростанции и подстанции.
- Транспорт: Управление системами на транспортных средствах, включая судовые системы и системы управления на воздушных подушках.
- Системы безопасности: Мониторинг и управление системами безопасности на объектах различного назначения.
Преимущества cMT3071:
- Высокая производительность: Мощный процессор и достаточный объем памяти обеспечивают быструю обработку данных и надежную работу в условиях промышленной эксплуатации.
- Гибкость подключения: Многообразие интерфейсов позволяет интегрировать панель с различными устройствами и системами, обеспечивая совместимость с широким спектром оборудования.
- Надежность: Корпус из пластика с фронтальной защитой IP65 гарантирует защиту от пыли и влаги, что делает устройство пригодным для работы в сложных промышленных условиях.
- Удаленный доступ: Возможность удаленного мониторинга и управления через различные протоколы и приложения повышает эффективность эксплуатации и обслуживания системы.
Панель оператора Weintek cMT3071 является надежным и функциональным решением для широкого спектра промышленных приложений, обеспечивая эффективное взаимодействие между операторами и автоматизированными системами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.6 |
| Габаритные размеры, мм | 200.3 x 146.3 x 35.0 |
| Размер монтажного отверстия, мм | 192 x 138 |
| Угол обзора | 60/80/80/80 |
| Потребление тока | 2A@12 В пост./1A@24В пост. |
| Среда разработки проектов | EasyBuilder Pro |
| Удаленный доступ | VNC Client cMT Server VNC Server FTP клиент/сервер VNC клиент/сервер cMT Viewer сервер EasyAccess 2.0 (опционально) |
| Поддержка CODESYS | Да (опционально) |
| Поддержка EasyAccess 2.0 | Да (опционально) |
| Поддержка cMT Viewer | Нет |
| Поддержка Weincloud Dashboard | Нет |
| Flash-память | 4 Гб |
| RAM | 1 Гб |
| Диагональ экрана | 7' |
| Яркость экрана | 400 кд/кв.м |
| Продолжительность работы лампы подсветки, час | > 30 000 |
| Точность интерпретации нажатий | ±2% по горизонтали/вертикали |
| Цветность | 16.7 M |
| Тип подсветки | LED |
| Тип сенсора | Резистивный, 4-проводной |
| Контрастность | 800:1 |
| Тип матрицы | TFT |
| Разрешение экрана | 800 x 480 |
| Шина CAN | CANopen протокол, CAN Bus 2.0A/2.0B и SAE J1939 |
| Wi-Fi | Отсутствует |
| Слот для SD-карты | Отсутствует |
| Аудиовыход | Зуммер |
| Ethernet | 1 x 10/100 BaseTx 1 x 10/100/1000 BaseTx |
| Последовательные порты | Com1: RS-232 Com3: RS-232/RS-485 Com2: RS-485 |
| USB | 1 x USB 2.0 Host |
| Поддержка MPI | COM2/COM3 RS-485 2W поддерживает MPI 187.5K |
| Гальваническая развязка RS-485 | Отсутствует |
| Процессор | 32-битный RISC 1 ГГц |
| Часы реального времени | Есть |
| Объем встроенного флеш-накопителя | 4 ГБ |
| Объем оперативной памяти | 1 Гб |
| Материал корпуса | Пластик |
| Монтаж | Панельный |
| Сертификаты | CE, UL, RoHS |
| Развязка цепи питания | Есть |
| Рабочее напряжение | 10.5 ~ 28 В пост. |
| Разъем электропитания | Клемма |
| Напряжение изоляции | 500 В пер. (1 мин.) |
| Сопротивление изоляции | Не менее 50 МОм @ 500 В (пост.) |
| Рабочая температура, °C | 0 ~ +50 |
| Температура хранения, °C | -20 ~ +60 |
| Рабочая влажность, % | 10 ~ 90, без образования конденсата |
| Защита лицевой панели | UL Type 4X (внутри помещения) / NEMA4 / IP65 |
| Защита от вибраций | 10 ~ 25 Гц (X, Y, Z, 2G 30 минут) |
| Тип устройства | Панель оператора Cloud HMI |
| Среда разработки визуализации | EasyBuilder Pro |
| Поддержка CODESYS | Да (опционально) |
| Поддержка Dashboard | Нет |
