Панель оператора Weintek cMT2078X

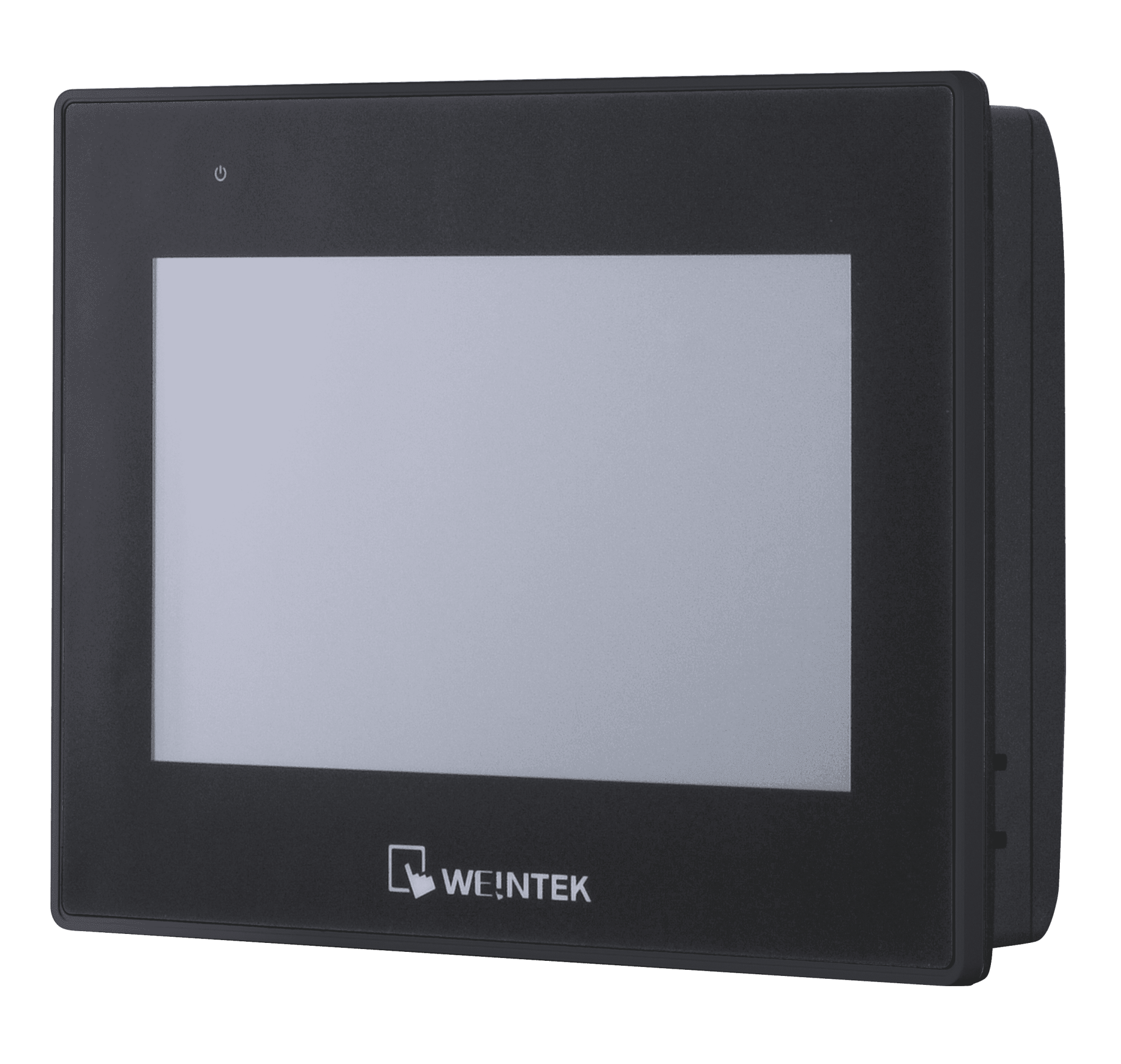

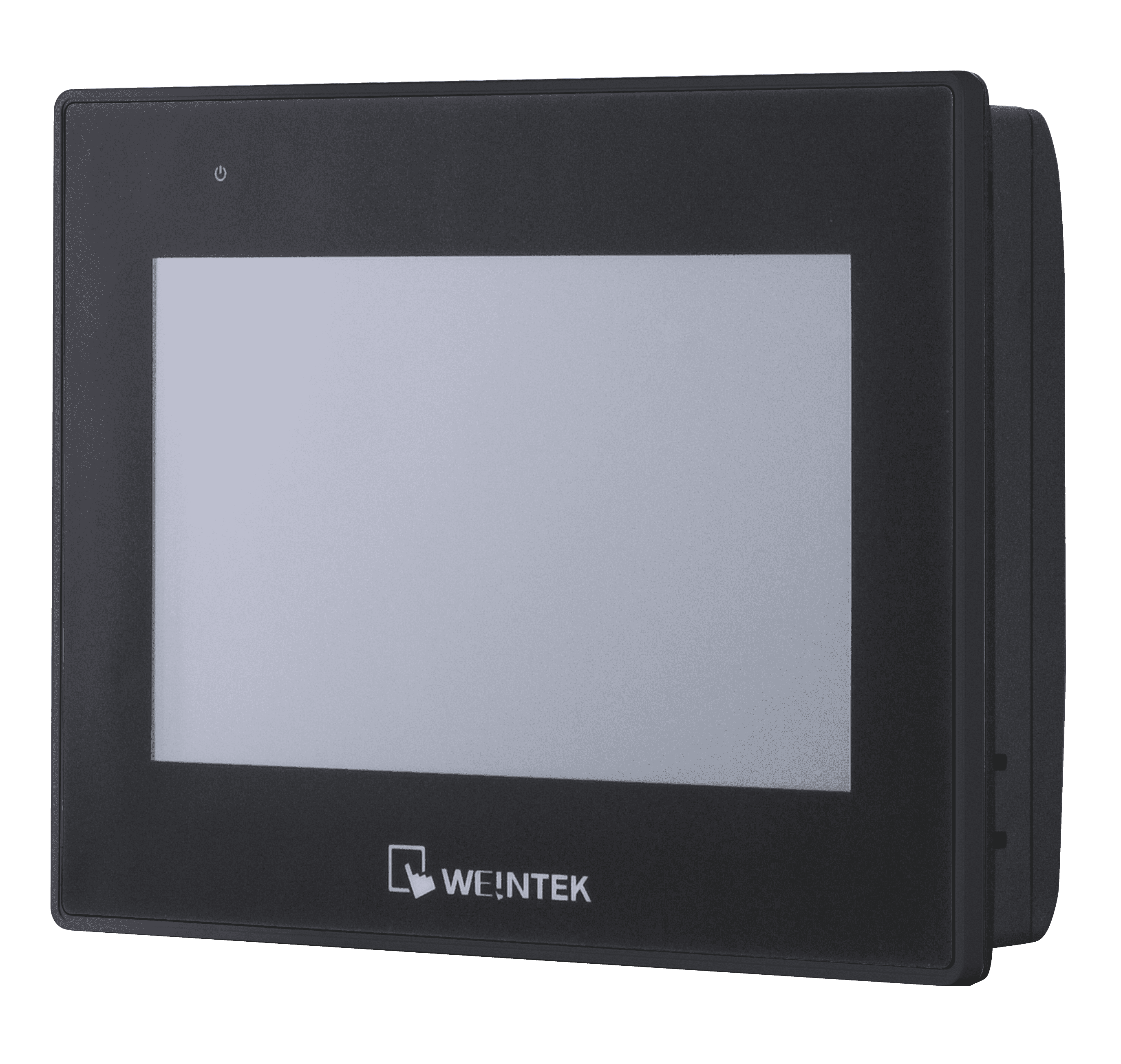

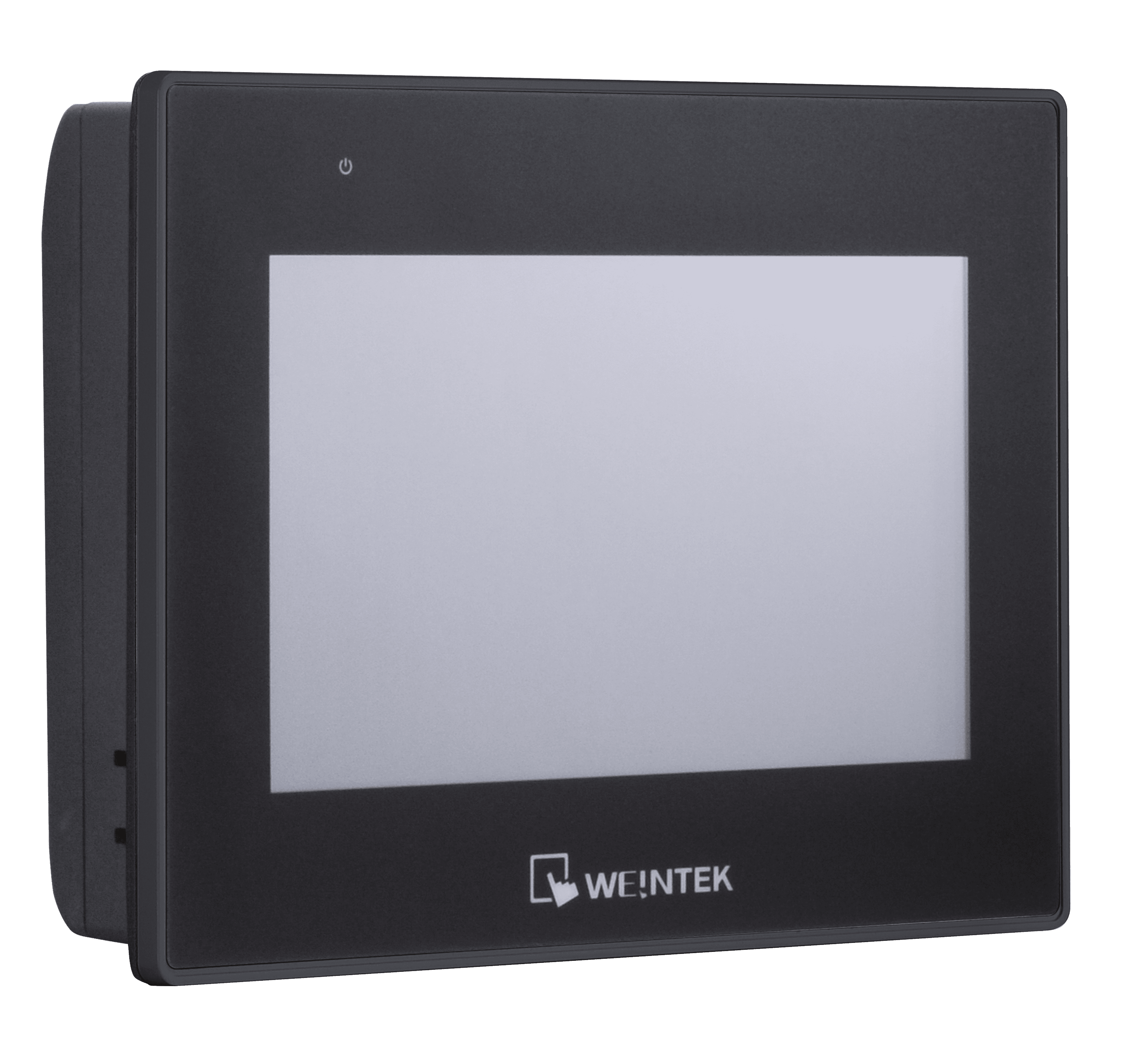

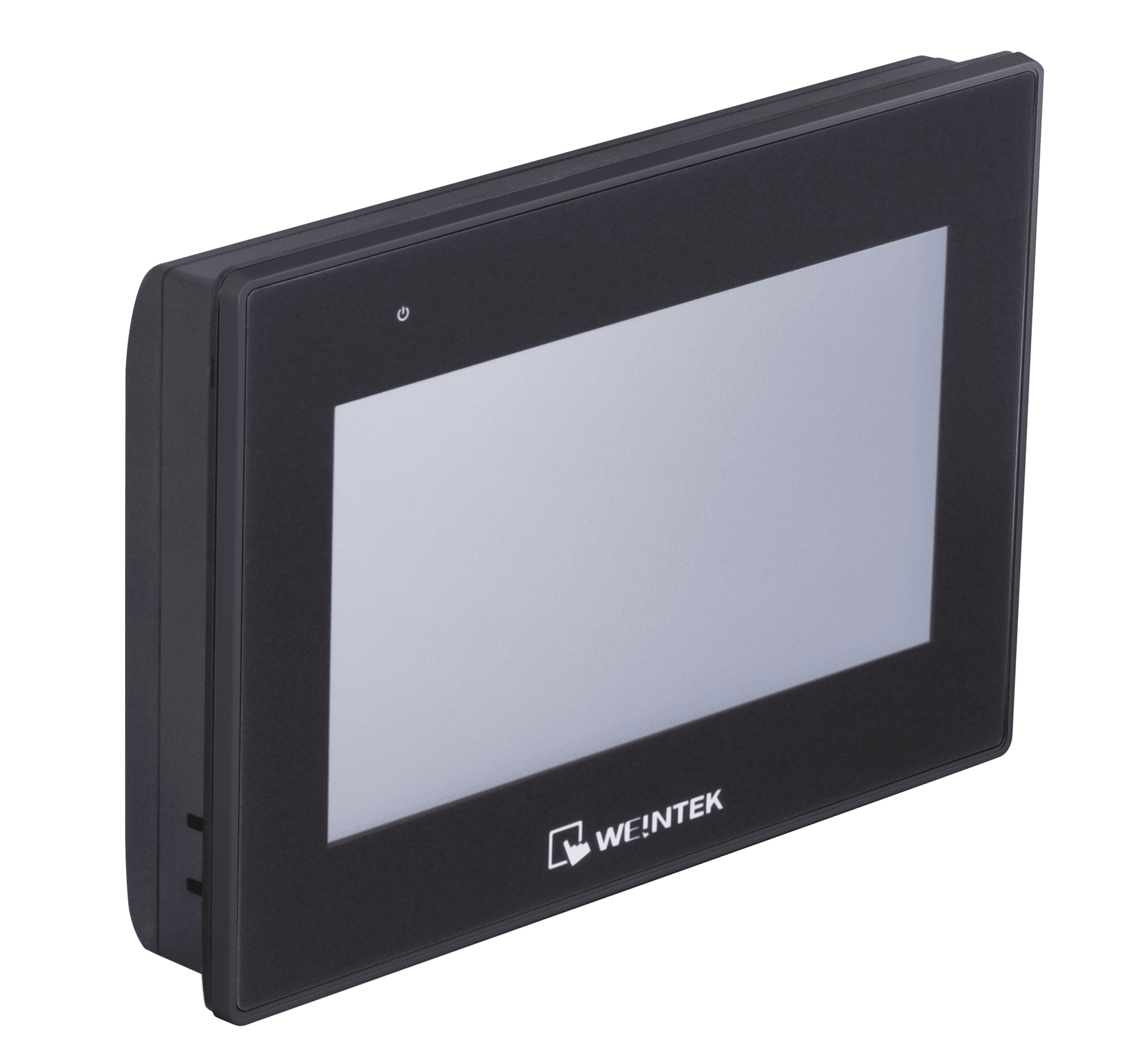

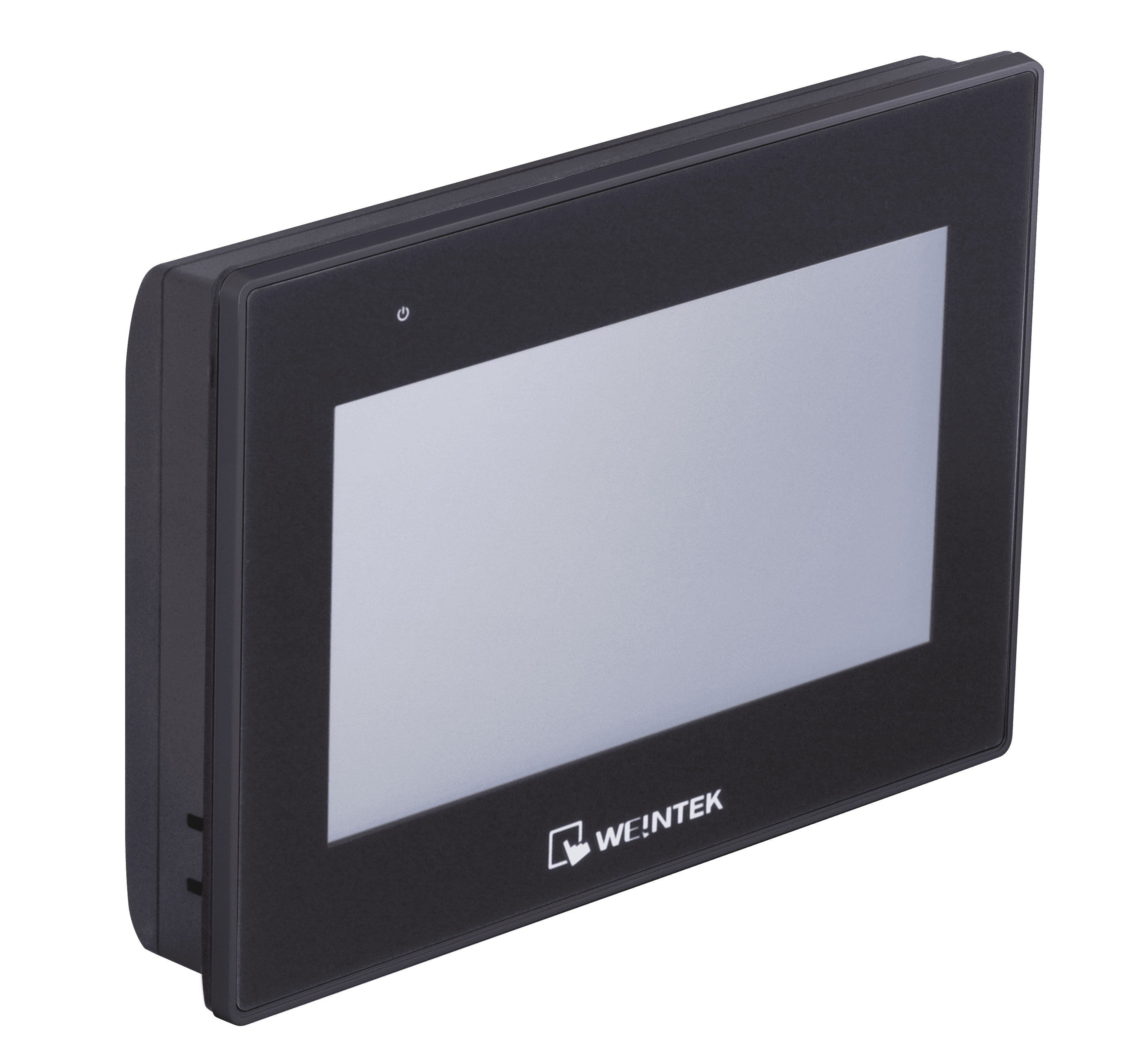

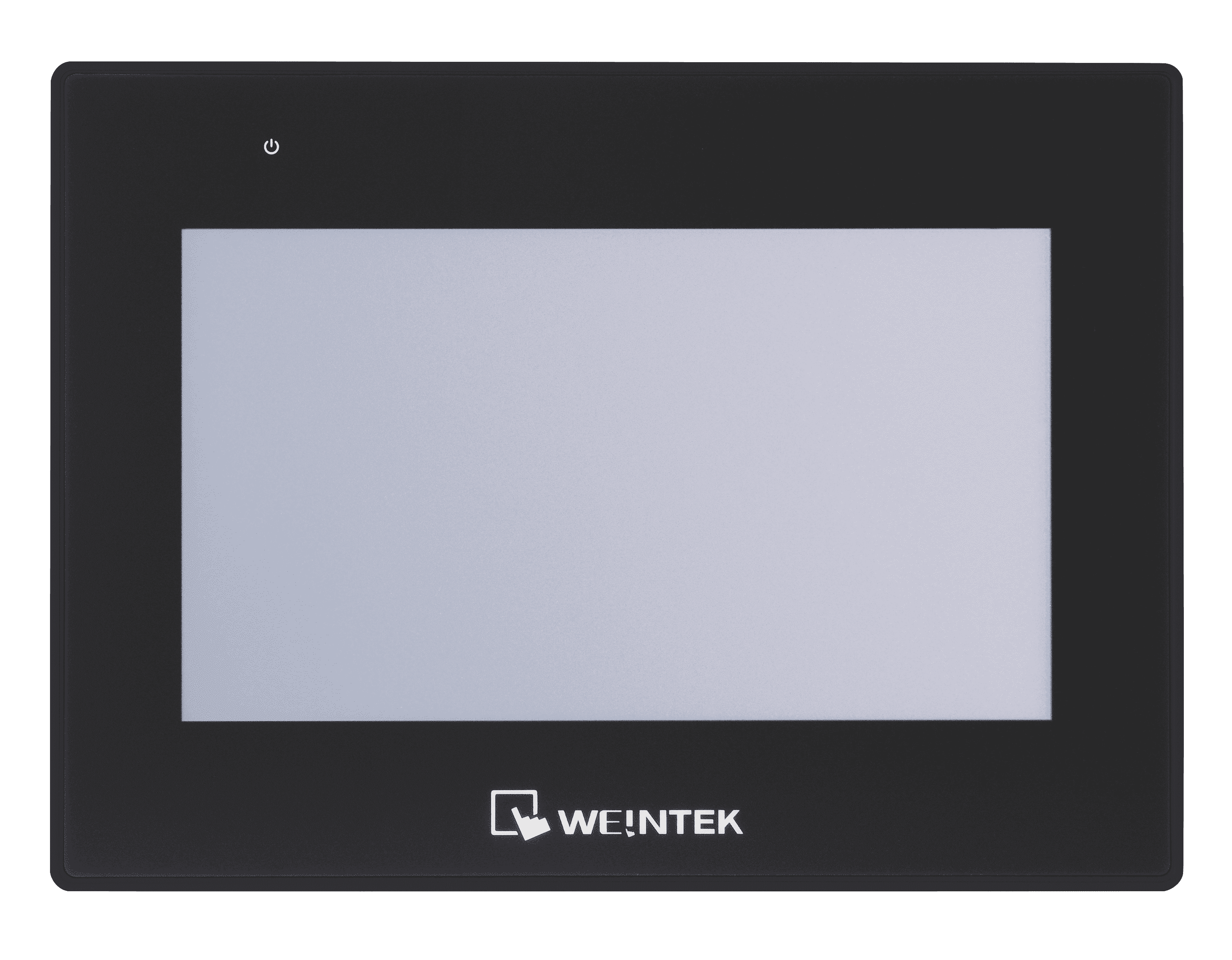

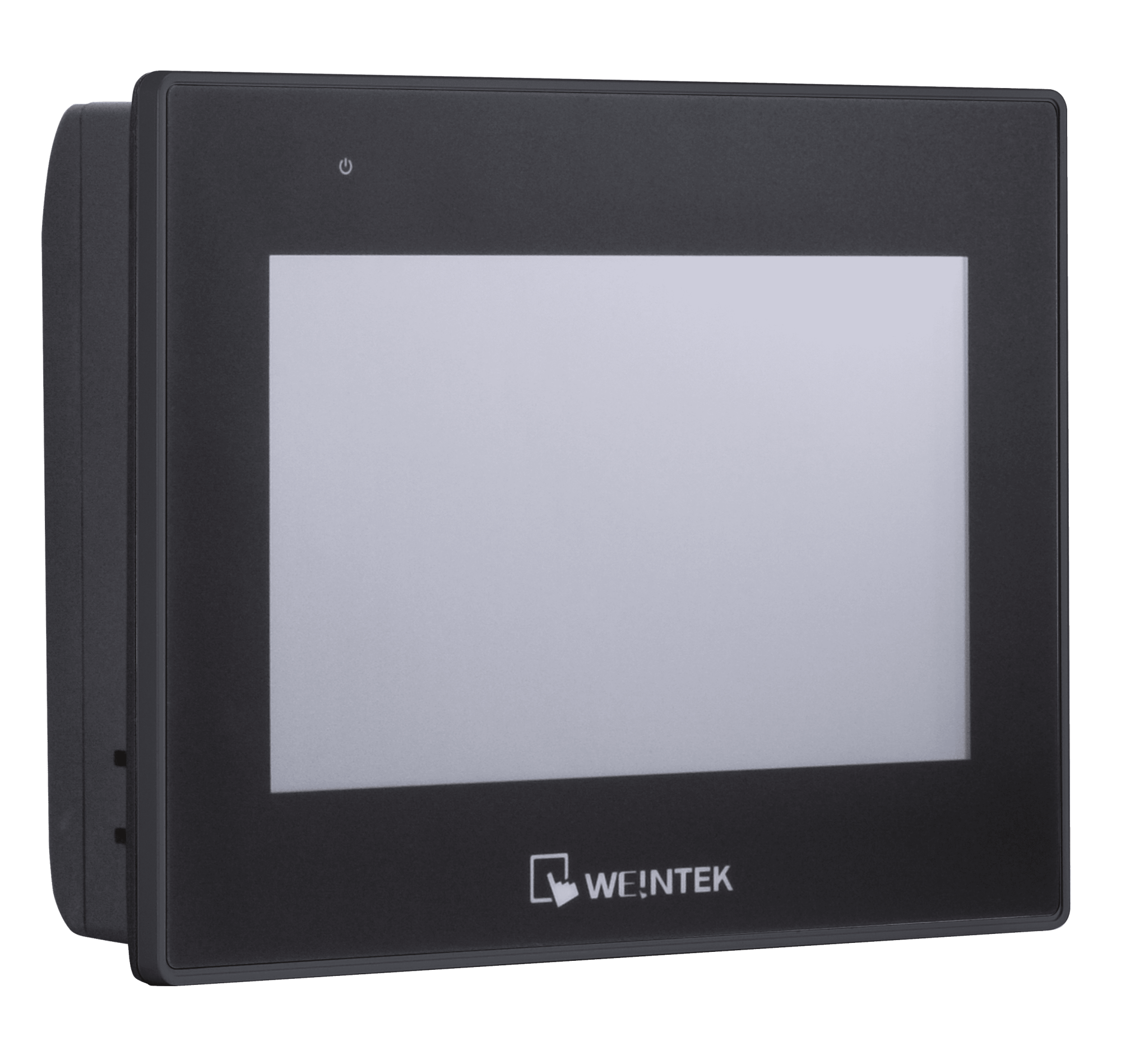

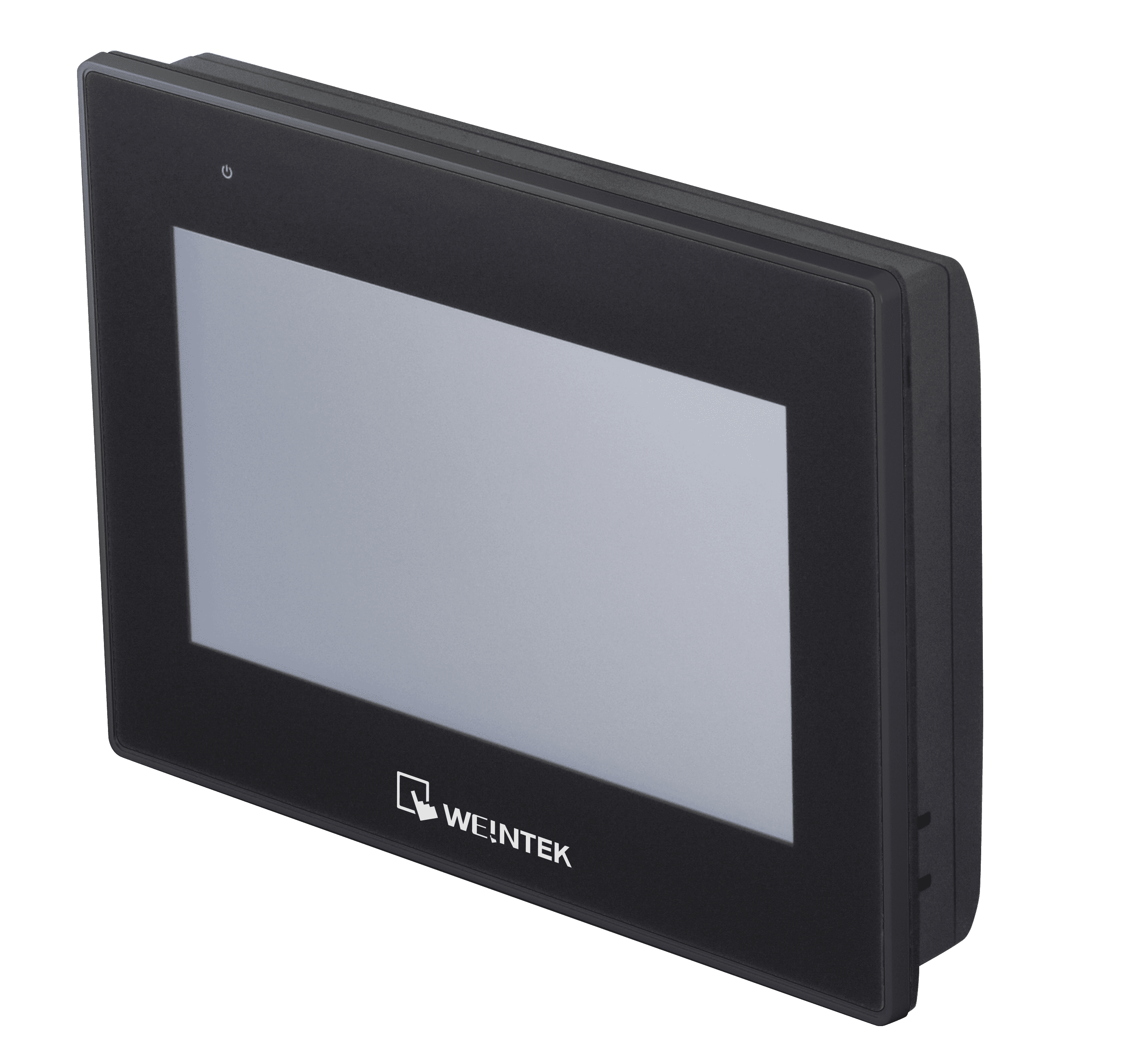

Панель оператора Weintek cMT2078X представляет собой промышленное устройство с 7-дюймовым TFT LCD дисплеем, обеспечивающим разрешение 800x480 пикселей и яркость 400 кд/м². Сенсорный экран выполнен по резистивной технологии с 4-проводным подключением, что гарантирует точность интерпретации нажатий ±2% по горизонтали и вертикали. Угол обзора составляет 80/60/80/80 градусов, а контрастность достигает 800:1. Подсветка экрана выполнена на основе LED-технологии с ожидаемым сроком службы более 30 000 часов.

Устройство оснащено 4-ядерным процессором Cortex-A17 с тактовой частотой 1,5 ГГц, 1 ГБ оперативной памяти и 4 ГБ встроенной флеш-памяти. Для обеспечения точного времени предусмотрены часы реального времени (RTC). Панель поддерживает работу при рабочем напряжении 24 В постоянного тока с допустимым отклонением ±20% и потребляет ток 820 мА при 24 В. Разъем питания выполнен в виде клеммы с гальванической развязкой цепи питания. Устройство защищено от перенапряжений до 500 В переменного тока (1 мин.) и имеет сопротивление изоляции не менее 50 МОм при 500 В постоянного тока.

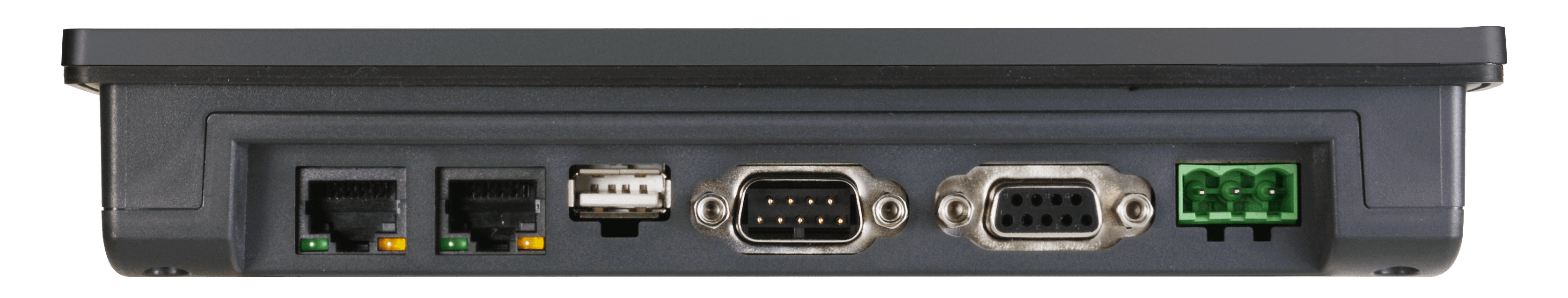

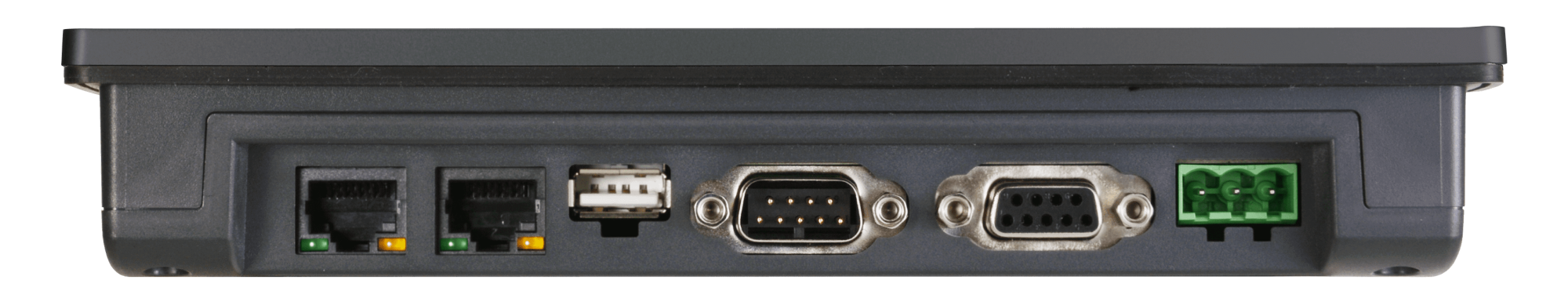

В плане коммуникаций cMT2078X предлагает разнообразные интерфейсы: два порта Ethernet 10/100 Base-T, три последовательных порта (COM1: RS-232, COM2: RS-485, COM3: RS-232/RS-485) и один USB 2.0 Host. Поддерживаются протоколы Modbus RTU, ASCII, Master, Slave и TCP/IP. Панель также совместима с MPI 187,5 Кбит/с через COM2/COM3 RS-485 2W. Однако отсутствуют интерфейсы Wi-Fi, CAN и слот для SD-карты.

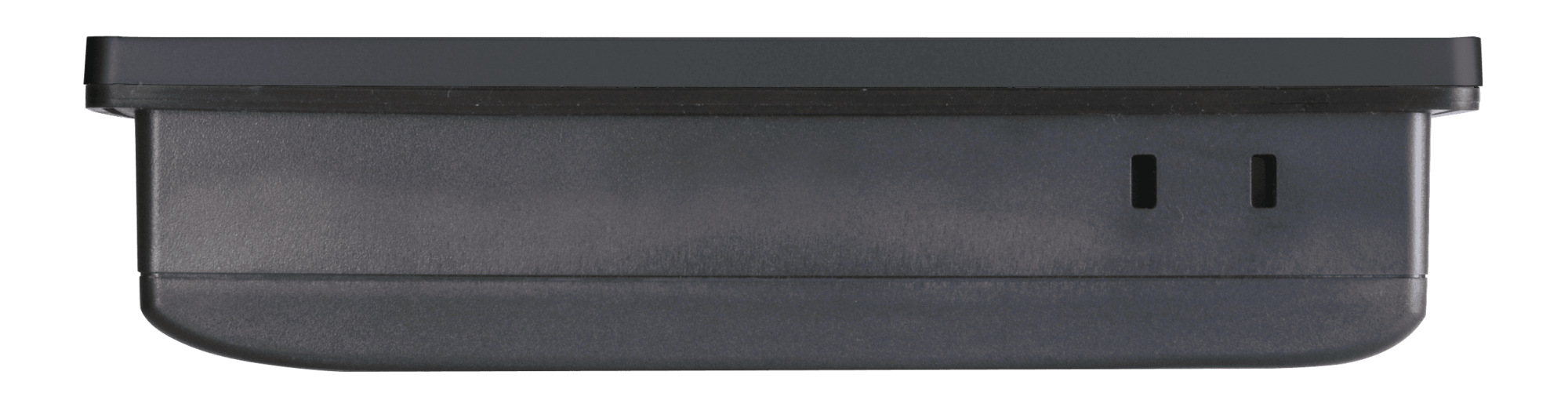

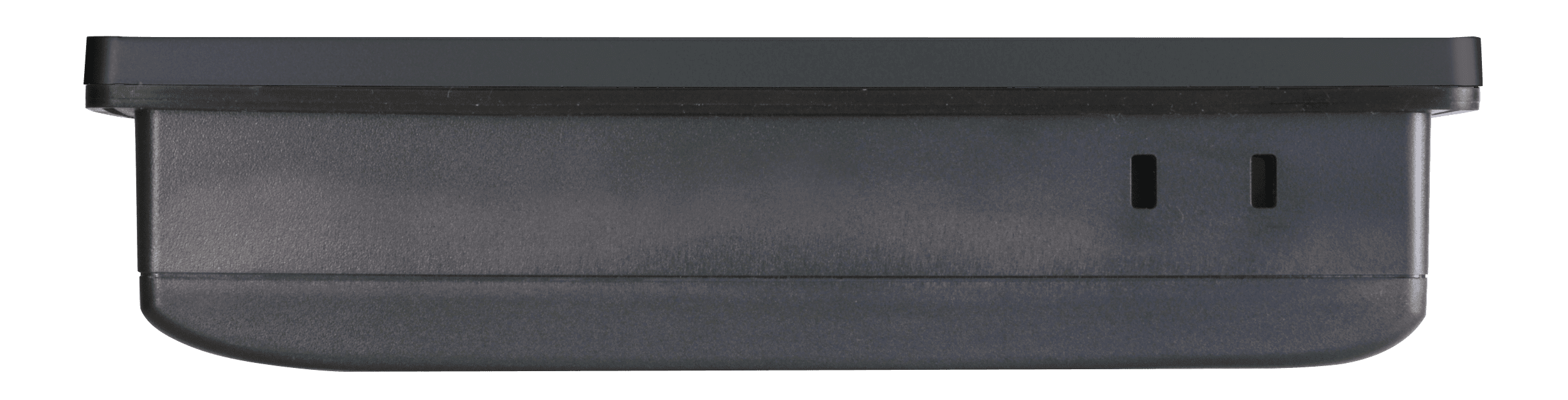

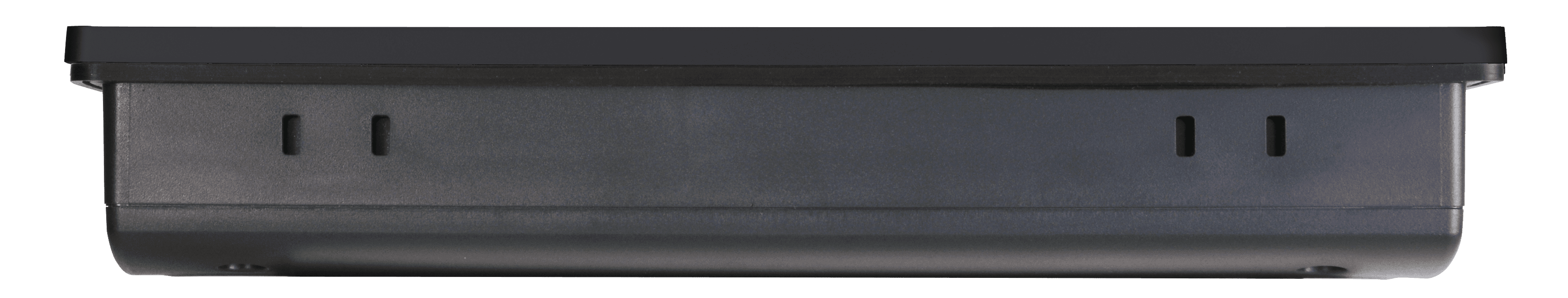

Корпус устройства выполнен из пластика и имеет степень защиты по фронтальной панели IP66, что обеспечивает защиту от пыли и влаги. Размеры панели составляют 200,3 x 146,3 x 35,0 мм, а вес нетто — 0,6 кг. Монтаж осуществляется встраиваемым способом с размером монтажного отверстия 192 x 138 мм. Рабочая температура устройства варьируется от 0 до +55°C, температура хранения — от -20 до +60°C, а рабочая влажность — от 10 до 90% без образования конденсата. Панель способна функционировать на высоте до 3000 метров над уровнем моря.

Панель оператора Weintek cMT2078X предназначена для использования в различных областях промышленной автоматизации, включая системы управления технологическими процессами, мониторинг и управление оборудованием, а также в качестве интерфейса для операторов в производственных и энергетических предприятиях. Благодаря широкому спектру коммуникационных интерфейсов и поддержке различных протоколов, устройство обеспечивает гибкость и совместимость с разнообразным промышленным оборудованием, включая контроллеры PLC различных производителей. Это делает cMT2078X эффективным решением для интеграции в существующие системы автоматизации и их модернизации.

Среди преимуществ панели cMT2078X можно отметить:

• Высокая степень защиты корпуса (IP66), обеспечивающая надежную работу в сложных промышленных условиях.
• Разнообразие коммуникационных интерфейсов, включая два порта Ethernet и три последовательных порта, что позволяет интегрировать устройство в различные системы автоматизации.
• Поддержка протоколов Modbus и MPI, обеспечивающая совместимость с широким спектром промышленного оборудования.
• Надежный сенсорный экран с высокой яркостью и контрастностью, обеспечивающий четкое отображение информации в различных условиях освещенности.
• Гибкие условия эксплуатации, включая широкий диапазон рабочих температур и влажности, что расширяет возможности применения устройства в различных климатических зонах.

Таким образом, панель оператора Weintek cMT2078X является надежным и функциональным решением для предприятий, стремящихся повысить эффективность и удобство управления своими автоматизированными системами.
