Артикул:
TSN-900-2T2S
Характеристики
Полное наименование:
—

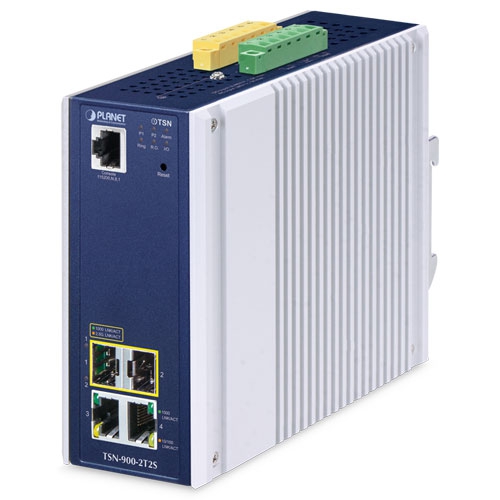

Промышленный управляемый TSN-медиаконвертер Planet TSN-900-2T2S (IP30, DIN-рейка), 2 порта 10/100/1000T + 2 порта 1G/2.5G SFP, -40...+75°C, питание 9~48V DC/24V AC (двойное), DIDO, Time-Sensitive Networking, 802.1AS Time Synchronization, аппаратный 1588 PTP Master/Slave/TC/Boundary-clock, ERPS Ring, Modbus TCP, поддержка CloudViewerPro, NMS MQTT.
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Медиаконвертер Planet TSN-900-2T2S представляет собой промышленное управляемое устройство, предназначенное для обеспечения надежной передачи данных в сетях, чувствительных к времени. Он оснащен двумя портами 10/100/1000BASE-T RJ45 и двумя портами 1G/2.5GBASE-X SFP, что позволяет гибко настраивать соединения в зависимости от требований сети.
Ключевыми техническими особенностями TSN-900-2T2S являются поддержка технологии Time-Sensitive Networking (TSN) и протокола IEEE 1588v2 Precision Time Protocol (PTPv2), обеспечивающие высокую точность синхронизации времени и минимизацию задержек при передаче данных. Устройство функционирует в температурном диапазоне от -40 до 75 градусов Цельсия, что гарантирует его надежную работу в различных промышленных условиях. Кроме того, TSN-900-2T2S поддерживает резервирование питания с двумя входами (DC 9-48 В или AC 24 В), что повышает отказоустойчивость системы.
Медиаконвертер предназначен для применения в сферах промышленной автоматизации, телекоммуникаций и других областях, где требуется передача данных с низкими задержками и высокой надежностью. Он идеально подходит для интеграции в системы SCADA, HMI и другие системы сбора данных на производственных предприятиях, обеспечивая эффективный мониторинг и управление процессами.
Среди преимуществ TSN-900-2T2S можно отметить:
- Поддержка технологии TSN и протокола IEEE 1588v2 PTP для точной синхронизации времени и минимизации задержек.
Основные характеристики:

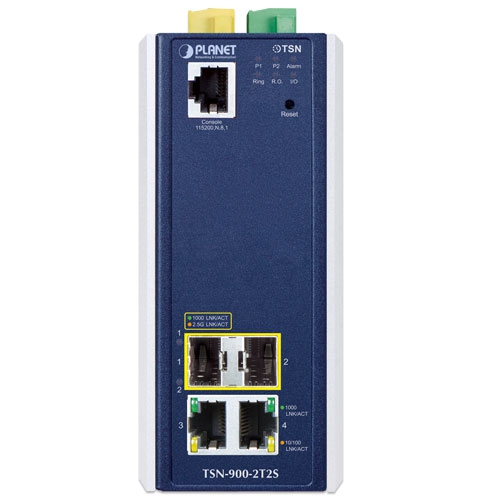

Характеристика Значение Аппаратные характеристики Порты медного типа 2 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (Ports 3 to 4) Порт SFP 2 1000/2500BASE-X SFP ports (Ports 1 to 2) Консоль 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) Кнопка сброса < 5 sec: System reboot

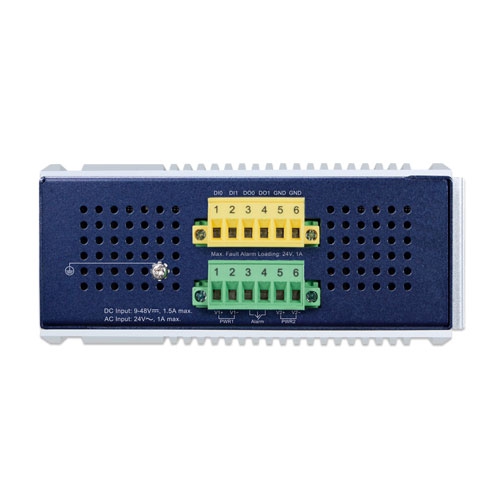

> 5 sec: Factory defaultРазъём Removable 6-pin terminal block for power input
Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2
Removable 6-pin terminal block for DI/DO interface
Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GNDАварийный сигнал One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC Digital Input (DI) 2 digital input:
Level 0: -24~2.1V (±0.1V)
Level 1: 2.1~24V (±0.1V)
Input load to 24V DC, 10mA max.Digital Output (DO) 2 digital output:
Open collector to 24VDC, 100mAКорпус IP30 aluminum case Монтаж DIN-rail or wall mounting SDRAM 1024Mbytes Флэш-память 64Mbytes Габариты (Ш x Г x В) 60 x 135 x 135 mm Вес 949g Требования к питанию DC 9~48V, 1.5A max.
AC 24V, 1A max.Потребляемая мощность DC input:
Max. 7.39 watts/25.22BTU (system on)
Max. 10.18 watts/34.74BTU (Full loading)
AC 24V input:
Max. 5.4 watts/18.43BTU (system on)
Max. 8.1 watts/27.64BTU (Full loading)Защита от ЭСР (ESD) 5KV DC Защита от импульсных перенапряжений 6KV DC Индикаторы LED System:
Power 1 (Green), Power 2 (Green)
Fault Alarm (Red)
Ring (Green), Ring Owner (Green)
DIDO (Red)
Per 10/100/1000T RJ45 Port:
1000Mbps LNK/ACT (Green)
10/100Mbps LNK/ACT (Amber)
Per SFP Port:
1 Gbps LNK/ACT (Green)
2.5Gbps LNK/ACT (Amber)Transmission Specifications Processing Scheme Store-and-Forward Коммутационная матрица 14Gbps/non-blocking Пропускная способность 10.41Mpps@64Bytes Таблица адресов 8K entries, automatic source address learning and aging Общий буфер данных 32Mbits Jumbo Frame 10K bytes Управление потоком IEEE 802.3x pause frame for full duplex
Back pressure for half duplexФункции Layer 3 IP-интерфейсы Max. 8 VLAN interfaces Таблица маршрутов Max. 32 routing entries Протоколы маршрутизации IPv4 software static routing
IPv6 software static routingФункции Layer 2 Настройка порта Port disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
Flow control disable/enable
Port link capability controlСтатус порта Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status Зеркалирование порта TX/RX/Both
Many-to-1 monitor
Mirror – Remote Switched Port Analyzer (Cisco RSPAN)
Supports up to 5 sessionsVLAN IEEE 802.1Q tagged VLAN
IEEE 802.1ad Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
MVR (Multicast VLAN registration)
GVRP
Up to 4K VLAN groups, out of 4096 VLAN IDsАгрегация каналов IEEE 802.3ad LACP/static trunk
Maximum 3 trunk groups with 6 ports per trunk groupПротокол STP IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
BPDU Guard, BPDU filtering and BPDU transparentIGMP-прослушивание IPv4 IGMP (v1/v2/v3) snooping
IPv4 IGMP querier mode support
Supports 255 IGMP groupsMLD-прослушивание IPv6 MLD (v1/v2) snooping,
IPv6 MLD querier mode support
Supports 255 MLD groupsУправление полосой пропускания Per port bandwidth control
Ingress: 100Kb~3276Mbps
Egress: 100Kb~3281MbpsКольцевая топология Supports ERPS, and complies with ITU-T G.8032
Recovery time < 10ms @ 3 nodes
Recovery time < 50ms @ 16 nodes
Supports Major ring and sub-ringСинхронизация IEEE 1588v2 PTP(Precision Time Protocol)
PTP Master
PTP Slave
Boundary clock
Ordinary Clock
Peer-to-peer transparent clock
End-to-end transparent clockQoS Ingress Shaper and Egress Rate Limit per port bandwidth control
8 priority queues on all ports
Traffic classification:
IEEE 802.1p CoS
IP TOS / DSCP / IP Precedence
IP TCP/UDP port number
Typical network application
Traffic-policing policies on all ports
DSCP remarkingПротоколы сетей реального времени (TSN) High Precision Time Synchronization:
IEEE1588 (Time Stamping)
802.1AS-Rev gPTP default profile
Shapers:
802.1Qbv (Time-aware Scheduling)
802.1Qch (Cyclic Queuing and Forwarding)
TSN Stream Policing:
802.1Qci (Per Stream Filtering and Policing)
Redundancy:
802.1CB (Frame Replication and Elimination for Redundancy for seamless redundancy)
Also standard Linear and Ring protection
Delay Reduction:
IEEE 802.1Qbu Frame Preemption,
IEEE 802.3br Interspersing Express Traffic (IET)Функции безопасности Список контроля доступа IP-based ACL/MAC-based ACL
ACL based on:
MAC Address
IP Address
Ethertype
Protocol Type
VLAN ID
DSCP
802.1p Priority
Up to 512 entriesБезопасность Port security
IP source guard, up to 512 entries
Dynamic ARP inspection, up to 1K entries
Command line authority control based on user level
Static MAC address, up to 64 entriesAAA RADIUS client
TACACS+ clientКонтроль сетевого доступа IEEE 802.1x port-based network access control
MAC-based authentication
Local/RADIUS authenticationУправление Базовые интерфейсы управления Console; Telnet; Web browser; SNMP v1, v2c Безопасные интерфейсы управления SSHv2, TLSv1.2, SNMPv3 Управление системой Firmware upgrade by HTTP protocol through Ethernet network
Configuration upload/download through HTTP
Remote Syslog
System log
LLDP protocol
NTP
PLANET Smart Discovery Utility
PLANET NMS
PLANET NMSViewerPro/CloudViewerProУправление событиями Remote syslog
Local system log
SMTPSNMP MIBs RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDPСоответствие стандартам Соответствие регламентам FCC Part 15 Class A
CE:
EN55032
EN55035Тестирование стабильности IEC60068-2-32 (free fall)
IEC60068-2-27 (shock)
IEC60068-2-6 (vibration)Соответствие стандартам IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3x flow control and back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN tagging
IEEE 802.1X Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 1588 PTPv2
IEEE 802.1ag Connectivity Fault Management (CFM)
IEEE 802.1AS - Timing and Synchronization for Time-sensitive Applications
IEEE 802.1Qbu Frame Preemption,
IEEE 802.3br Interspersing Express Traffic (IET)
IEEE 802.1Qci Per-Stream Filtering and Policing (PSFP)
IEEE 802.1Qbv Enhancements for Scheduled Traffic
IEEE 802.1CB Frame Replication and Elimination for Reliability (FRER)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
ITU-T G.8032 ERPS RingЭксплуатационные условия Рабочие условия -40 ~ 75 °C Условия хранения -40 ~ 85 °C Влажность 5 ~ 95% (без конденсации)
