Артикул:
TSN-6325-8T4S4X
Характеристики
Полное наименование:
—

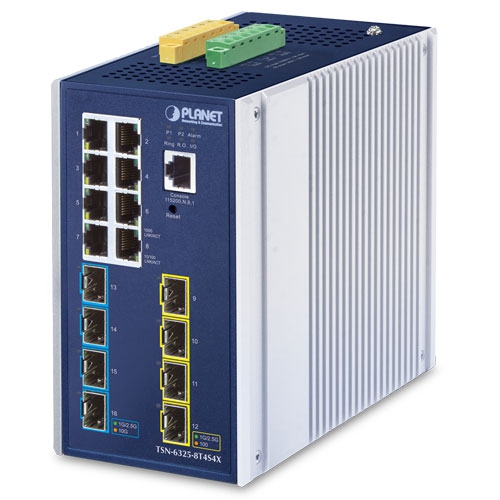

Промышленный управляемый TSN-коммутатор Ethernet уровня 3 Planet TSN-6325-8T4S4X (IP30, DIN-рейка), 8 портов 10/100/1000T + 4 порта 1G/2.5G SFP + 4 порта 10G SFP+, -40...+75°C, Time-Sensitive Networking, 802.1AS Time Synchronization, аппаратный 1588 PTP Master/Slave/TC/Boundary-clock, ERPS Ring, Modbus TCP, ONVIF, аппаратный L3 RIP, OSPFv2/v3, поддержка CloudViewer и MQTT, поддержка 100FX, 1000X, 2.5G и 10G SFP+.
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

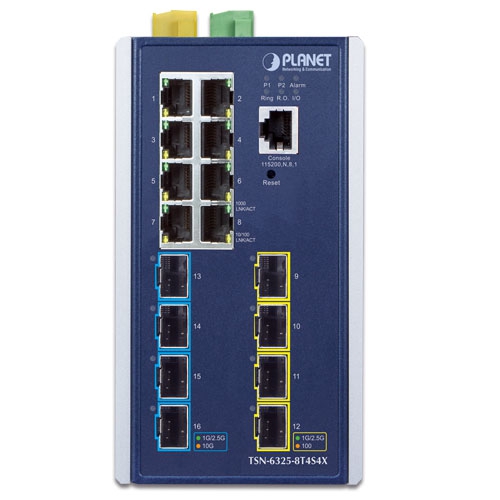

Коммутатор PLANET TSN-6325-8T4S4X представляет собой промышленное устройство уровня L3, предназначенное для обеспечения надежной и высокоскоростной передачи данных в сложных условиях. Он оснащен 8 портами 10/100/1000BASE-T RJ45, 4 портами SFP с поддержкой 1G/2.5GBASE-X и 4 портами SFP+ для 10GBASE-SR/LR, что обеспечивает гибкость подключения и высокую пропускную способность.
Ключевыми особенностями коммутатора являются поддержка технологии Time-Sensitive Networking (TSN) и протокола IEEE 1588v2 Precision Time Protocol (PTPv2), обеспечивающие точную синхронизацию времени и гарантированную доставку данных с минимальной задержкой. Это особенно важно для приложений, требующих реального времени, таких как промышленная автоматизация, 5G-сети, Industry 4.0, потоковое видео в формате 4K/8K и VR/AR.
Коммутатор поддерживает различные протоколы маршрутизации уровня 3, включая RIPv2, OSPFv2, OSPFv3 и статическую маршрутизацию, что позволяет эффективно управлять трафиком в сети. Функции Layer 2, такие как VLAN, агрегация каналов (LACP), Spanning Tree Protocol (STP) и IGMP/MLD snooping, обеспечивают надежность и безопасность сети.
Для повышения надежности и отказоустойчивости коммутатор оснащен функцией Ethernet Ring Protection Switching (ERPS), соответствующей стандарту ITU-T G.8032, обеспечивая быстрое восстановление после сбоев в сети. Он также поддерживает два канала питания с резервированием и защитой от переполюсовки, что гарантирует бесперебойную работу в промышленных условиях.
Коммутатор PLANET TSN-6325-8T4S4X идеально подходит для интеграции в промышленные сети, требующие высокой пропускной способности, точной синхронизации времени и надежности. Он обеспечивает эффективное управление трафиком и гарантирует доставку данных в реальном времени, что делает его оптимальным решением для предприятий, стремящихся к модернизации и повышению эффективности своих сетевых инфраструктур.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Порт SFP | 4 1000/2500BASE-X SFP portsslot interfaces (Ports -9 to and Port-12) Compatible with 1000BASE-X and 2500BASE-X SFP transceiver |
| Порты SFP+ | 4 10GBASE-SR/LR SFP+ slots Backward compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceivers |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |

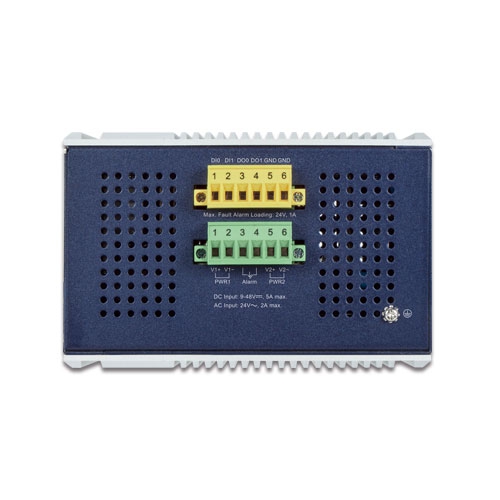

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Digital Input (DI) | 2 digital input: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital Output (DO) | 2 digital output: Open collector to 24VDC, 100mA |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail or wall mounting |
| SDRAM | 2048Mbytes |
| Флэш-память | 64Mbytes |
| Габариты (Ш x Г x В) | 86 x 135 x 152 mm |
| Вес | 1,597g |
| Требования к питанию | DC 9~48V, 5A max. AC 24V, 2A max. |
| Потребляемая мощность | DC input: Max. 16.8 watts/57.3BTU (system on) Max. 38.2 watts/130.3BTU (Full loading) AC 24V input: Max. 21.7 watts/74BTU (system on) Max. 30 watts/102.3BTU (Full loading) |
| Защита от ЭСР (ESD) | 5KV DC |
| Защита от импульсных перенапряжений | 6KV DC |
| Индикаторы LED | System: Power 1 (Green), Power 2 (Green) Fault Alarm (Red) Ring (Green), Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 Port: 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber) Per SFP Port: 1G/2.5Gbps LNK/ACT (Green) Per SFP+ Port: 10Gbps LNK/ACT (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 116Gbps/non-blocking |
| Пропускная способность | 86.3Mpps@64Bytes |
| Таблица адресов | 32K entries, automatic source address learning and aging |
| Общий буфер данных | 32Mbits |
| Jumbo Frame | 10K bytes |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 128 VLAN interfaces |
| Таблица маршрутов | Max. 512 static route entries Max. 3072 routing table entries |
| Протоколы маршрутизации | IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 hardware static routing IPv6 hardware static routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status |
| Зеркалирование порта | TX/RX/Both Many-to-1 monitor Mirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tagged VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP Subnet-based VLAN MVR (Multicast VLAN registration) GVRP Up to4K VLAN groups, out of 4095 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk 8 trunk groups with 16 ports per trunk group |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Supports 7 MSTP instances BPDU Guard, BPDU filtering and BPDU transparent Root Guard |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Supports 255 IGMP groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 10Kbps~13128Mbps Egress: 10Kbps~13128Mbps |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 nodes Recovery time <50ms @ 16 nodes Supports Major ring and sub-ring |
| Синхронизация | IEEE 1588v2 PTP(Precision Time Protocol) PTP Master PTP Slave Boundary clock Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching: Port number 802.1p priority 802.1Q VLAN tag DSCP/ToS field in IP packet |
| Протоколы сетей реального времени (TSN) | High Precision Time Synchronization IEEE1588 (Time Stamping) 802.1AS-Rev gPTP default profile Shapers 802.1Qbv (Time-aware Scheduling) 802.1Qch (Cyclic Queuing and Forwarding) TSN Stream Policing 802.1Qci (Per Stream Filtering and Policing) Redundancy 802.1CB ( Frame Replication and Elimination for Redundancy for seamless redundancy) Also standard Linear and Ring protection Delay Reduction EEE 802.1Qbu Frame Preemption IEEE 802.3br Interspersing Express Traffic (IET) |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
| Безопасность | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLSv1.2, SNMPv3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET CloudViewer app |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A CE: EN55032 EN55035 |
| Тестирование стабильности | EC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.1AS - Timing and Synchronization for Time-sensitive Applications IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET) IEEE 802.1Qci Per-Stream Filtering and Policing (PSFP) IEEE 802.1Qbv Enhancements for Scheduled Traffic IEEE 802.1CB Frame Replication and Elimination for Reliability (FRER) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
| Эксплуатационные условия | |
| Рабочие условия | -40 ~ 75 °C |
| Условия хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
