Артикул:
TSN-5225-4T2S
Характеристики
Полное наименование:
—

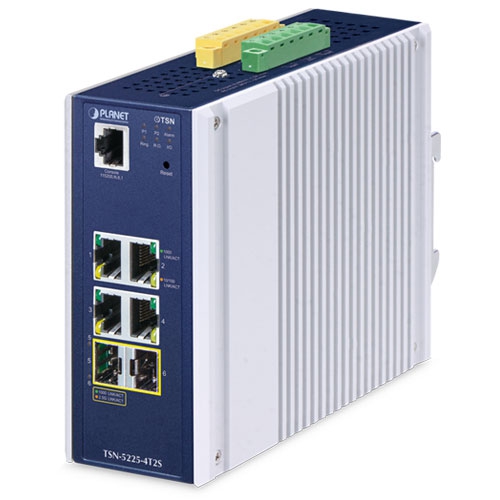

Промышленный управляемый TSN-коммутатор Ethernet уровня 2+ Planet TSN-5225-4T2S (IP30, DIN-рейка), 4 порта 10/100/1000T + 2 порта 1G/2.5G SFP, -40...+75°C, питание 9~48V DC/24V AC (двойное), DIDO, Time-Sensitive Networking, 802.1AS Time Synchronization, аппаратный 1588 PTP Master/Slave/TC/Boundary-clock, ERPS Ring, Modbus TCP, поддержка CloudViewerPro, NMS MQTT.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PLANET TSN-5225-4T2S представляет собой промышленное устройство уровня 2+ с поддержкой Time-Sensitive Networking (TSN), предназначенное для обеспечения надежной и быстрой передачи данных в критически важных приложениях. Он оснащен четырьмя портами 10/100/1000BASE-T RJ45 и двумя портами 1G/2.5GBASE-X SFP, что обеспечивает гибкость в выборе типа подключения и скорости передачи данных.
Ключевыми техническими особенностями коммутатора являются:
- Поддержка TSN: Обеспечивает синхронизацию времени и минимизацию задержек передачи данных, что критично для приложений, требующих высокой точности и своевременности.
- Широкий диапазон рабочих температур: Устройство функционирует в температурном диапазоне от -40°C до 75°C, что позволяет его использование в различных промышленных условиях.
- Резервирование питания: Два независимых входа питания (DC 9~48V и AC 24V) с защитой от переполюсовки обеспечивают надежную работу устройства в случае отказа одного из источников питания.
- Функции кибербезопасности: Использование протоколов SSHv2 и TLSv1.2 для защиты управления коммутатором и усиления безопасности сети.
- Поддержка Modbus TCP: Позволяет интегрировать коммутатор с SCADA-системами и другими устройствами автоматизации для удаленного мониторинга и управления.
Коммутатор TSN-5225-4T2S находит применение в различных областях промышленности, включая автоматизацию производственных процессов, транспортные системы и распределенные системы обеспечения безопасности. Его возможности по синхронизации времени и минимизации задержек делают его идеальным для приложений, где критична своевременная передача данных.
Среди преимуществ устройства можно отметить:
- Надежность: Прочный корпус IP30 и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных условиях.
- Гибкость установки: Возможность монтажа на DIN-рейку или на стену позволяет эффективно использовать пространство в распределительных шкафах.
- Интеграция с существующими системами: Поддержка стандартов TSN и Modbus TCP облегчает интеграцию с другими промышленными устройствами и системами управления.
Коммутатор TSN-5225-4T2S от PLANET является надежным и эффективным решением для построения высокоскоростных и энергоэффективных промышленных сетей передачи данных, обеспечивая высокую производительность и безопасность в критически важных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |

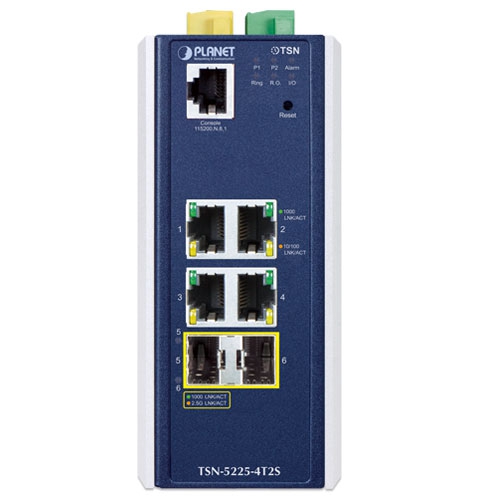

| Порты медного типа | 4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Порт SFP | 2 1000/2500BASE-X SFP ports (Ports 5 to 6) |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |

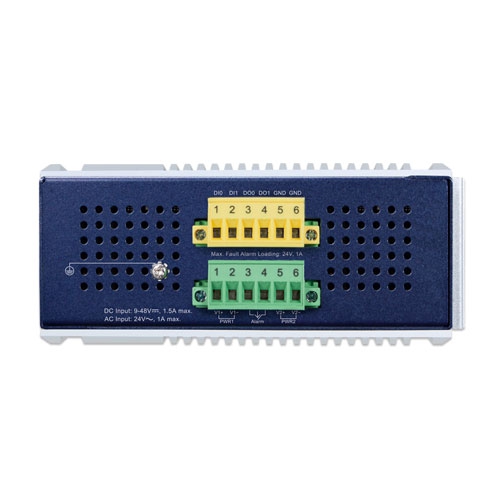

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Digital Input (DI) | 2 digital input: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital Output (DO) | 2 digital output: Open collector to 24VDC, 100mA |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail or wall mounting |
| SDRAM | 1024Mbytes |
| Флэш-память | 64Mbytes |
| Габариты (Ш x Г x В) | 60 x 135 x 135 mm |
| Вес | 986g |
| Требования к питанию | DC 9~48V, 1.5A max. AC 24V, 1A max. |
| Потребляемая мощность | DC input: Max. 6.05 watts/20.64BTU (system on) Max. 9.8 watts/33.44BTU (Full loading) AC 24V input: Max. 5.4 watts/18.43BTU (system on) Max. 9.2 watts/31.39BTU (Full loading) |
| Защита от ЭСР (ESD) | 5KV DC |
| Защита от импульсных перенапряжений | 6KV DC |
| Индикаторы LED | System: Power 1 (Green), Power 2 (Green) Fault Alarm (Red) Ring (Green), Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 Port: 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber) Per SFP Port: 1 Gbps LNK/ACT (Green) 2.5Gbps LNK/ACT (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 18Gbps/non-blocking |
| Пропускная способность | 13.3Mpps@64Bytes |
| Таблица адресов | 8K entries, automatic source address learning and aging |
| Общий буфер данных | 32Mbits |
| Jumbo Frame | 10K bytes |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 8 VLAN interfaces |
| Таблица маршрутов | Max. 32 routing entries |
| Протоколы маршрутизации | IPv4 software static routing IPv6 software static routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status |
| Зеркалирование порта | TX/RX/Both Many-to-1 monitor Mirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tagged VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP Subnet-based VLAN MVR (Multicast VLAN registration) GVRP Up to 4K VLAN groups, out of 4096 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Maximum 3 trunk groups with 6 ports per trunk group |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol BPDU Guard, BPDU filtering and BPDU transparent |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Supports 255 IGMP groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 100Kb~3276Mbps Egress: 100Kb~3281Mbps |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 nodes Recovery time < 50ms @ 16 nodes Supports Major ring and sub-ring |
| Синхронизация | IEEE 1588v2 PTP(Precision Time Protocol) PTP Master PTP Slave Boundary clock Ordinary Clock Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Ingress Shaper and Egress Rate Limit per port bandwidth control 8 priority queues on all switch ports Traffic classification: IEEE 802.1p CoS IP TOS / DSCP / IP Precedence IP TCP/UDP port number Typical network application Traffic-policing policies on the switch port DSCP remarking |
| Протоколы сетей реального времени (TSN) | High Precision Time Synchronization IEEE1588 (Time Stamping) 802.1AS-Rev gPTP default profile Shapers 802.1Qbv (Time-aware Scheduling) 802.1Qch (Cyclic Queuing and Forwarding) TSN Stream Policing 802.1Qci (Per Stream Filtering and Policing) Redundancy 802.1CB ( Frame Replication and Elimination for Redundancy for seamless redundancy) Also standard Linear and Ring protection Delay Reduction IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET) |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
| Безопасность | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLSv1.2, SNMPv3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET NMS system PLANET NMSViewerPro/CloudViewerPro |
| Управление событиями | Remote syslog Local system log SMTP |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A CE: EN55032 EN55035 |
| Тестирование стабильности | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 1588 PTPv2 IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.1AS - Timing and Synchronization for Time-sensitive Applications IEEE 802.1Qbu Frame Preemption, IEEE 802.3br Interspersing Express Traffic (IET) IEEE 802.1Qci Per-Stream Filtering and Policing (PSFP) IEEE 802.1Qbv Enhancements for Scheduled Traffic IEEE 802.1CB Frame Replication and Elimination for Reliability (FRER) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Эксплуатационные условия | |
| Рабочие условия | -40 ~ 75 °C |
| Условия хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
