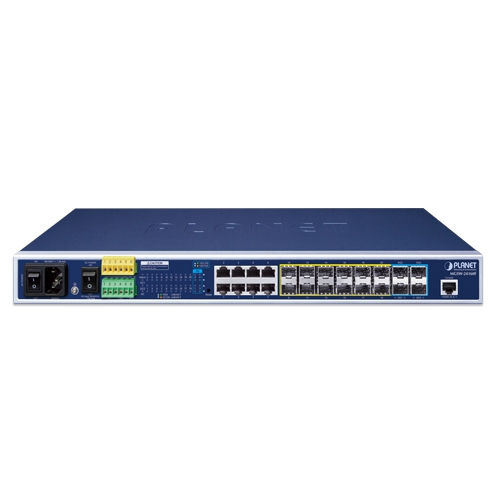

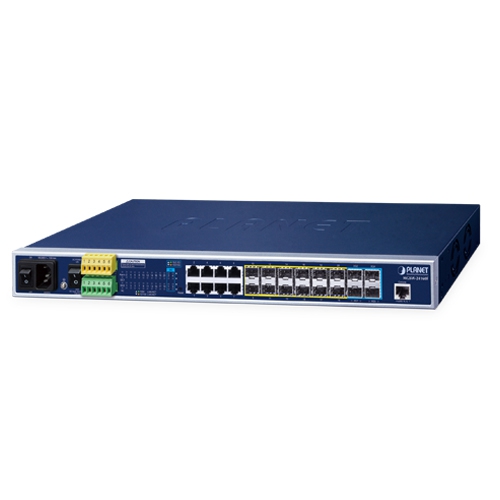

Planet MGSW-24160F — управляемый метро-коммутатор L2+ (8x1G + 12xSFP + 4x10G)

Артикул: MGSW-24160F
Характеристики
Полное наименование:
—
Управляемый метро-коммутатор Ethernet уровня 2+ Planet MGSW-24160F, 8 портов 10/100/1000T + 12 портов 100/1000X SFP + 4 порта 10G SFP+, питание 100-240V AC и 36-60V DC (резервирование), DIDO, 802.1Q VLAN, IGMP Snooping, TLS, SSH, SNMPv3, ACL, ERPS Ring, CloudNMS, NMS controller, MQTT, статическая маршрутизация IPv4/IPv6, поддержка 100FX, 1000X, 2.5G и 10G SFP+.
285 835 тенге/шт
Варианты цен
285 835 тенге/шт
Есть в наличии
В корзину
Купить в 1 клик
Рассчитать доставку
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

Коммутатор PLANET MGSW-24160F представляет собой высокопроизводительное управляемое устройство уровня L2+, предназначенное для построения надежных и масштабируемых сетевых инфраструктур в корпоративном и телекоммуникационном секторах. Он оснащен 8 портами 10/100/1000BASE-T RJ45 и 12 портами 100/1000BASE-X SFP, обеспечивая гибкость в выборе типов соединений и поддерживая различные скорости передачи данных. Дополнительно, 4 порта 10G SFP+ позволяют интегрировать высокоскоростные оптоволоконные каналы, что делает коммутатор идеальным решением для сетей, требующих значительной пропускной способности.

Ключевые технические особенности MGSW-24160F включают:

  • Коммутационная матрица с пропускной способностью 120 Гбит/с, обеспечивающая бесперебойную передачу данных без блокировок.
  • Поддержка статической маршрутизации IPv4/IPv6 на уровне 3, позволяющая эффективно управлять трафиком между различными VLAN и IP-сетями.
  • Функции безопасности, такие как поддержка протоколов SSHv2 и TLSv1.2, а также механизмы защиты от DoS-атак, включая DHCP Snooping, IP Source Guard и Dynamic ARP Inspection.
  • Поддержка технологии резервирования кольца ERPS (Ethernet Ring Protection Switching) с временем восстановления менее 450 мс, повышающая надежность сети в случае отказа.
  • Цифровые входы и выходы для внешней сигнализации, позволяющие интегрировать систему оповещения о неисправностях и обеспечивать оперативное реагирование на инциденты.
  • Поддержка функции SFP-DDM (Digital Diagnostic Monitor), предоставляющая возможность мониторинга параметров SFP/SFP+ модулей в реальном времени, таких как оптическая мощность и температура.
  • Резервные источники питания: один AC 100~240 В и один DC 36~60 В, обеспечивающие непрерывную работу устройства в различных условиях эксплуатации.

Области применения MGSW-24160F включают:

  • Корпоративные сети, где требуется высокая пропускная способность и надежность для поддержания критически важных бизнес-приложений.
  • Телекоммуникационные компании, предоставляющие услуги Ethernet и требующие масштабируемых решений для построения Metropolitan Area Network (MAN).
  • Центры обработки данных, где необходима интеграция различных типов соединений и обеспечение высокой доступности сервисов.

Преимущества и совместимость MGSW-24160F:

  • Гибкость подключения: поддержка различных типов портов (RJ45, SFP, SFP+) позволяет адаптировать устройство под конкретные требования сети.
  • Высокая производительность: коммутационная матрица с пропускной способностью 120 Гбит/с и поддержка 10G SFP+ портов обеспечивают эффективную обработку больших объемов данных.
  • Надежность: функции резервирования и защиты от сбоев, включая ERPS и цифровые входы/выходы для сигнализации, повышают устойчивость сети к отказам.
  • Совместимость: поддержка стандартов IEEE, включая 802.1Q (VLAN), 802.1D (STP), 802.1w (RSTP), 802.1s (MSTP), 802.3ad (LACP) и 802.1X (Port Authentication), обеспечивает интеграцию с различным сетевым оборудованием.
  • Управление и безопасность: поддержка SNMPv3, SSHv2, TLSv1.2 и SNMPv3 для безопасного удаленного управления и мониторинга устройства.

Коммутатор PLANET MGSW-24160F является надежным и высокопроизводительным решением для построения современных сетевых инфраструктур, обеспечивая гибкость, безопасность и масштабируемость, необходимые для удовлетворения растущих потребностей в передаче данных в корпоративных и телекоммуникационных сетях.

Основные характеристики:

ХарактеристикаЗначение
Аппаратные характеристики
Hardware Version 4.0
Порты медного типа 8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (Ports 1 to 8)
SFP Ports 12 100/1000BASE-X SFP interfaces (Ports 9 to 20)
Compatible with 100BASE-FX SFP transceivers
Порты SFP+ 4 10GBASE-SR/LR SFP+ interfaces (Ports XG1 to XG4)
Backward compatible with 100M/1G/2.5GBASE-SX/LX/BX transceivers
Консоль 1 x RS232-to-RJ45 serial port (115200, 8, N, 1)
Кнопка сброса < 5 sec: System reboot
> 5 sec: Factory default
Terminal Block Removable 6-pin terminal block
Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2
Removable 6-pin terminal block for DI/DO interface
Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND
Аварийный сигнал One relay output for port breakdown and power failure.
Alarm relay current carry ability: 1A @ 24V AC
Digital Input (DI) 2 digital input (DI)
Level 0: -24V~2.1V (±0.1V)
Level 1: 2.1V~24V (±0.1V)
Input load to 24V DC, 10mA max.
Digital Output (DO) 2 digital output (DO)
Open collector to 24V DC, 100mA max.
Корпус IP30 metal case
Монтаж Rack-mount kit
Габариты (Ш x Г x В) 444 x 200 x 44 mm, 1U height
Вес 2756g
Требования к питанию DC: 36-60V, 1.5A (max.)
AC: 100~240V, 50/60Hz, 1.5A (max.)
Power Consumption/ Dissipation DC:Max. 13.6 watts / 46.5 BTU (system on)
Max. 38.4 watts / 131.1 BTU (Full loading)
AC:Max. 11.2 watts / 38.3 BTU (system on)
Max. 45.6 watts / 155.6 BTU (Full loading)
EFT Protection 6KV DC
Защита от ЭСР (ESD) 6KV DC
Вентилятор 2 smart fans
LED System:
DC1 (Green)
DC2 (Green)
AC (Green)
Alarm (Red)
Per 10/100/1000T RJ45:
Up: 1000 LNK/ACT (Green)
Down: 10/100 LNK/ACT (Amber)
Per 100/1G SFP Interface:
Down: 100 LNK/ACT (Amber)
Per 10G SFP+ Interface:
Up: 1G/2.5G LNK/ACT (Green)
Down: 100/10G LNK/ACT (Amber)
Спецификации коммутации
Архитектура коммутатора Store-and-forward
Коммутационная матрица 120Gbps/non-blocking
Switch Throughput@64Bytes 89.28Mpps @64Bytes
Таблица адресов 16K MAC address table with auto learning function
Общий буфер данных 12Mbits
Управление потоком IEEE 802.3x pause frame for full duplex
Back pressure for half duplex
Jumbo Frame 12KBytes
Функции Layer 2
Зеркалирование порта TX/RX/both
Many-to-1 monitor
Up to 4 sessions
VLAN 802.1Q tag-based VLAN
802.1ad Q-in-Q tunneling (VLAN stacking)
Voice VLAN
Protocol VLAN
Private VLAN (Protected port)
GVRP
Up to 256 VLAN groups, out of 4094 VLAN IDs
Агрегация каналов IEEE 802.3ad LACP/Static Trunk
Static Port Trunking, (Max. 8 groups with 8 ports for each group)
Dynamic LACP (Max. 8 groups with 8 ports for each group)
Протокол STP IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
STP BPDU Guard, BPDU Filtering and BPDU Forwarding
IGMP-прослушивание IPv4 IGMP (v2/v3) Snooping
IGMP Querier
Up to 256 multicast groups
MLD-прослушивание IPv6 MLD snooping v2, v3, up to 256 multicast groups
QoS 8 mapping ID to 8 level priority queues
Port number
802.1p priority
802.1Q VLAN tag
DSCP/IP precedence of IPv4/IPv6 packets
Traffic classification based, strict priority and WRR
Ingress/Egress Rate Limit per port bandwidth control
Кольцевая топология Supports ERPS, and complies with ITU-T G.8032
Recovery time < 450ms
Функции Layer 3
IP-интерфейсы Max. 64 VLAN interfaces
Таблица маршрутов Max. 32 routing entries
Протоколы маршрутизации IPv4 hardware static routing
IPv6 hardware static routing
Функции безопасности
Список контроля доступа IPv4/IPv6 IP-based ACL/MAC-based ACL
IPv4/IPv6 IP-based ACE/MAC-based ACE
Max. 256 ACL entries
Port Security Built-in RADIUS client to co-operate with RADIUS server
RADIUS/TACACS+ user access authentication
MAC Security IP-MAC port binding
MAC filter
Static MAC address, max. 256 static MAC entries
Enhanced Security DHCP Snooping and DHCP Option82
STP BPDU guard, BPDU filtering and BPDU forwarding
DoS attack prevention
ARP inspection
IP source guard
Функции управления
Базовые интерфейсы управления Console/ Telnet/ Web browser/ SNMP v1, v2c
Безопасные интерфейсы управления SSHv2, TLS v1.2, SNMP v3
Управление системой Firmware upgrade by HTTP/TFTP protocol through Ethernet network
LLDP protocol
SNTP
PLANET Smart Discovery Utility
PLANET NMS System, NMSViewerPro and CloudViewerPro App
Управление событиями Remote/Local Syslog
System log
SNMP MIBs RFC 1213 MIB-II
RFC 1215 Generic Traps
RFC 1493 Bridge MIB
RFC 2674 Bridge MIB Extensions
RFC 2737 Entity MIB (Version 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 Interface Group MIB
RFC 3635 Ethernet-like MIB
Соответствие стандартам
Соответствие регламентам FCC Part 15 Class A, CE
Соответствие стандартам IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.3ad Port Trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1ab LLDP
IEEE 802.3az Energy Efficient Ethernet (EEE)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
ITU-T G.8032 ERPS Ring
Эксплуатационные условия
Рабочие условия Temperature: 0 ~ 60 degrees C for AC/DC power input
Relative Humidity: 5 ~ 95% (non-condensing)
Условия хранения Temperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
