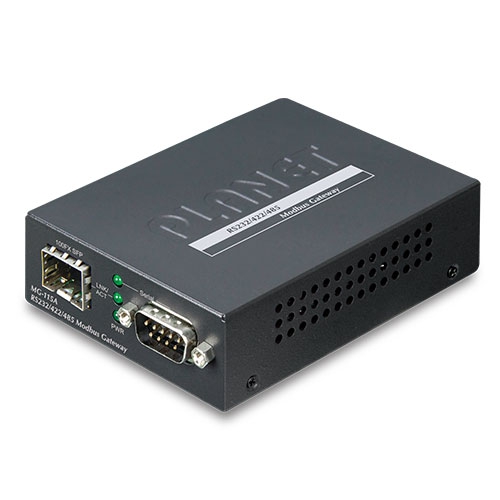

Преобразователь Planet MG-115A — это промышленный шлюз Modbus, предназначенный для интеграции устройств с последовательными интерфейсами RS-232/422/485 в сети Modbus TCP/IP. Он обеспечивает преобразование между протоколами Modbus RTU, Modbus ASCII и Modbus TCP, что позволяет эффективно подключать различные устройства в единую сеть.

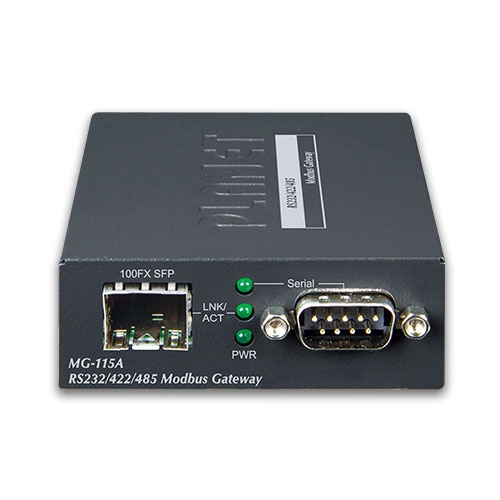

MG-115A оснащён одним DB9-портом, поддерживающим стандарты RS-232, RS-422, 2-проводной и 4-проводной RS-485. Скорость передачи данных достигает 921600 бит/с, что обеспечивает быструю и надёжную передачу информации. Для подключения к сети Ethernet предусмотрен слот SFP 100BASE-FX, поддерживающий различные модули SFP, позволяющие расширить диапазон передачи данных до 120 км.
Устройство поддерживает четыре режима работы: RTU Master, RTU Slave, ASCII Master и ASCII Slave. В режиме Master оно может обрабатывать до 32 подключений от Slave-устройств, а в режиме Slave — до 32 подключений от Master-устройств. Для удалённого управления MG-115A предоставляет веб-интерфейс и интерфейс Telnet, а также поддерживает утилиты PLANET Modbus Gateway и PLANET Smart Discovery для упрощения настройки и мониторинга.
MG-115A предназначён для использования в промышленных автоматизированных системах, где требуется интеграция старого оборудования с современными сетями. Он идеально подходит для SCADA-систем, HMI, а также для расширения существующих сетевых инфраструктур. Благодаря поддержке различных стандартов и протоколов, MG-115A обеспечивает гибкость и совместимость при интеграции различных устройств.
Среди преимуществ MG-115A можно отметить:
- Поддержка различных стандартов последовательных интерфейсов (RS-232/422/485) и протоколов Modbus (RTU, ASCII, TCP).
- Высокая скорость передачи данных до 921600 бит/с.
- Возможность расширения диапазона передачи данных до 120 км с помощью оптических модулей SFP.
- Удалённое управление через веб-интерфейс и Telnet.
- Поддержка до 32 подключений в режиме Master и Slave.
- Гибкость при интеграции различных устройств благодаря поддержке нескольких протоколов и интерфейсов.
MG-115A совместим с различными устройствами и системами, что делает его универсальным решением для модернизации и расширения промышленных сетевых инфраструктур.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Serial Interface | |
| Serial Ports | 1 x DB9 male |
| Стандарты последовательного интерфейса | RS232 RS422 4-wire RS485 2-wire RS485 |
| Скорость передачи данных (бит/с) | 50bps to 921Kbps |
| Биты данных | 5, 6, 7, 8 |
| Стоп-бит | 1, 1.5, 2 |
| Тип чётности | Odd, Even, None, Space, Mark |
| Управление потоком | RTS/CTS and DTR/DSR (RS232 only) XON/XOFF |
| Сигналы | RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND 2-wire RS485: Data A (+), Data B (-), GND |
| Режим работы | RTU Master/RTU Slave/ASCII Master/ASCII Slave Master mode: Supports up to 32 slave TCP connection requests Slave mode: Supports up to 32 master TCP connection requests |
| Интерфейс Ethernet | |
| Порты Ethernet | 1 x SFP |
| Стандарт | 100BASE-FX |
| Расстояние | 2km to 120km, Vary on SFP modules |
| Защита от ЭСР (ESD) | 6KV |
| Аппаратное обеспечение | |
| Монтаж | DIN-rail kit and wall-mount ear |
| Габариты (Ш x Г x В) | 94 x 70.3 x 26.2mm |
| Вес | 185g |
| Индикаторы LED | System: Link SFP: Link/Active Serial Port: Active |

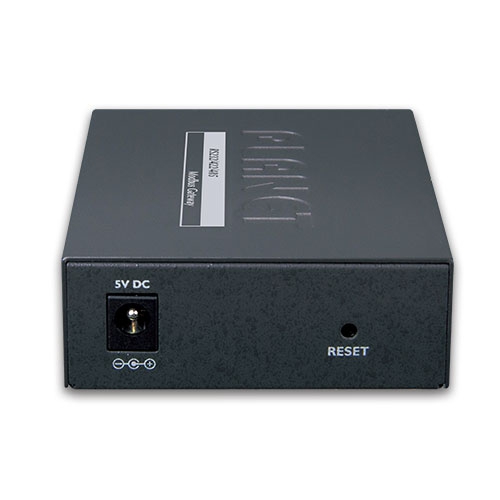

| Требования к питанию | External Power Adaptor 5V DC / 2A max. |
| Потребляемая мощность | 5.5 watts (max) |
| Механические параметры | Металл |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Compatible Media Converter Chassis | MC-700/MC-1500/MC-1500R |
| Управление | |
| Интерфейсы управления | Web management Telnet Console management Windows-based MB VCOM Utility management SNMPv1, v2c / SNMP Trap UNI-NMS monitoring PLANET Smart Discovery Utility |
| Версия IP | IPv4 |
| Режим работы | RTU Master RTU Slave ASCII Master ASCII Slave |
| Поддерживаемые платформы утилиты виртуального COM | Windows-based Only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install the latest version of WinPcap) Windows Server 2012 (Must install the latest version of WinPcap) Windows 10 |
| Аварийная сигнализация | Record: System log / SNMP trap |
| Время | NTP |
| Безопасность | Accessible IP (white list) |
| SNMP | SNMP v1 and v2c |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE Certification Class A |
| Тестирование стабильности | IEC60068-2-32 (Free fall) IEC60068-2-27 (Shock) IEC60068-2-6 (Vibration) |
| Стандарты | IEEE 802.3u 100BASE-FX RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client EIA/TIA RS232/422/485 |
| Сертификация | RoHS |
| Эксплуатационные условия | |
| Рабочая температура | -10 ~ 60 degrees C |
| Температура хранения | -10 ~ 70 °C |
| Влажность | 5 ~ 95% (без конденсации) |
