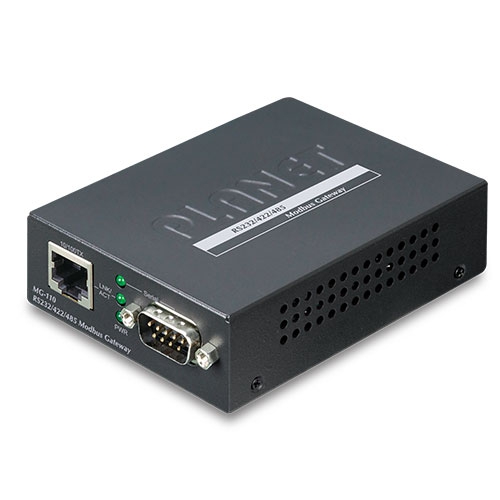

Преобразователь Planet MG-110 (артикул MG-110) представляет собой однопортовый шлюз Modbus, предназначенный для интеграции устройств с последовательными интерфейсами RS-232/422/485 в сети Modbus TCP/IP. Он обеспечивает преобразование протоколов Modbus RTU и Modbus ASCII в Modbus TCP, что позволяет расширить возможности промышленной автоматизации и повысить гибкость сетевой инфраструктуры.

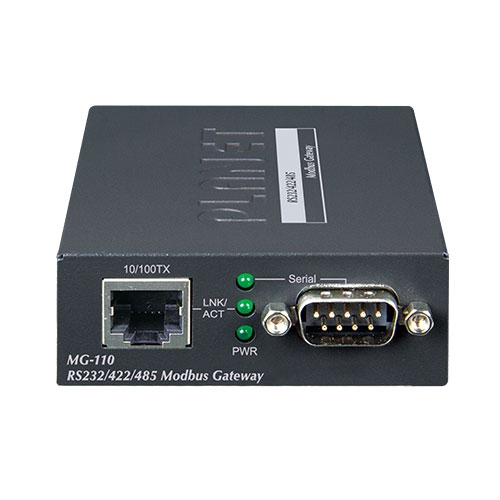

MG-110 оснащён одним последовательным портом DB9, поддерживающим стандарты RS-232, RS-422 и 2- и 4-проводные RS-485. Скорость передачи данных варьируется от 50 до 921 600 бит/с, что обеспечивает совместимость с широким спектром устройств. Порт Ethernet 10/100BASE-TX с автоопределением MDI/MDI-X позволяет подключать шлюз к существующим сетям Ethernet. Устройство поддерживает четыре режима работы: RTU Master, RTU Slave, ASCII Master и ASCII Slave, что обеспечивает гибкость в настройке взаимодействия с различными устройствами.
MG-110 предназначен для использования в промышленных системах автоматизации, где требуется интеграция старых устройств с новыми системами управления. Он может служить мостом между оборудованием с протоколом Modbus RTU/ASCII и рабочими станциями, использующими Modbus TCP/IP, что упрощает модернизацию и расширение существующих систем. Шлюз также поддерживает управление до 32 подключениями в режиме Master и до 32 в режиме Slave, что делает его подходящим для сложных сетевых конфигураций.
Среди преимуществ MG-110 можно отметить:
- Гибкость подключения: Поддержка различных стандартов последовательных интерфейсов и режимов работы.
- Удалённое управление: Возможность настройки и мониторинга через веб-интерфейс или Telnet.
- Интеграция с существующими системами: Лёгкость в подключении к существующим сетям Ethernet без необходимости замены оборудования.
- Надёжность: Рабочий диапазон температур от -10 до 60°C и защита от электростатических разрядов (ESD) до 6 кВ.
MG-110 совместим с медиаконвертерами PLANET серии MC-700 и MC-1500, что позволяет интегрировать его в существующие системы без значительных изменений. Устройство соответствует стандартам IEEE 802.3 и 802.3u, а также сертифицировано по RoHS, что подтверждает его соответствие экологическим требованиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Serial Interface | |
| Serial Ports | 1 x DB9 male |
| Стандарты последовательного интерфейса | RS232 RS422 4-wire RS485 2-wire RS485 |
| Скорость передачи данных (бит/с) | 50bps to 921Kbps |
| Биты данных | 5, 6, 7, 8 |
| Стоп-бит | 1, 1.5, 2 |
| Тип чётности | Odd, Even, None, Space, Mark |
| Управление потоком | RTS/CTS and DTR/DSR (RS232 only) XON/XOFF |
| Сигналы | RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND 2-wire RS485: Data A (+), Data B (-), GND |
| Режим работы | RTU Master/RTU Slave/ASCII Master/ASCII Slave Master mode: Supports up to 32 slave TCP connection requests Slave mode: Supports up to 32 master TCP connection requests |
| Интерфейс Ethernet | |
| Порты Ethernet | 1 x RJ45 |
| Стандарт | 10/100BASE-TX |
| Расстояние | 100m |
| Защита от ЭСР (ESD) | 6KV |
| Аппаратное обеспечение | |
| Монтаж | DIN-rail kit and wall-mount ear |
| Габариты (Ш x Г x В) | 94 x 70.3 x 26.2mm |
| Вес | 184g |
| Индикаторы LED | System: Link TP Port: Link/Active Serial Port: Active |

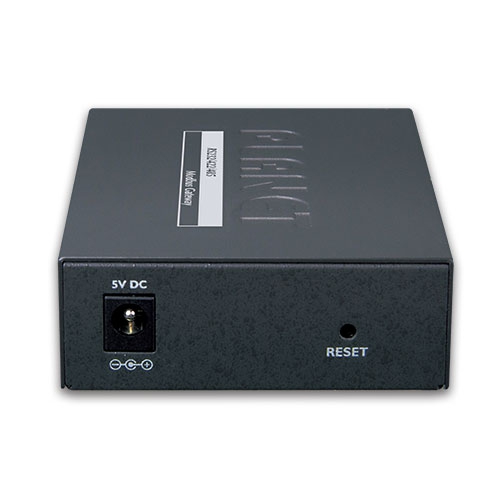

| Требования к питанию | External Power Adaptor 5V DC / 2A max. |
| Потребляемая мощность | 5.5 watts (max) |
| Механические параметры | Металл |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Compatible Media Converter Chassis | MC-700/MC-1500/MC-1500R |
| Управление | |
| Интерфейсы управления | Web management Telnet Console management Windows-based MB VCOM Utility management SNMPv1, v2c / SNMP Trap UNI-NMS monitoring PLANET Smart Discovery Utility |
| Версия IP | IPv4 |
| Режим работы | RTU Master RTU Slave ASCII Master ASCII Slave |
| Поддерживаемые платформы утилиты виртуального COM | Windows-based Only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install the latest version of WinPcap) Windows Server 2012 (Must install the latest version of WinPcap) Windows 10 |
| Аварийная сигнализация | Record: System log / SNMP trap |
| Время | NTP |
| Безопасность | Accessible IP (white list) |
| SNMP | SNMP v1 and v2c |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE Certification Class A |
| Тестирование стабильности | IEC60068-2-32 (Free fall) IEC60068-2-27 (Shock) IEC60068-2-6 (Vibration) |
| Стандарты | IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client EIA/TIA RS232/422/485 |
| Сертификация | RoHS |
| Эксплуатационные условия | |
| Рабочая температура | -10 ~ 60 degrees C |
| Температура хранения | -10 ~ 70 °C |
| Влажность | 5 ~ 95% (без конденсации) |
