Артикул:
ISW-514PTF
Характеристики
Полное наименование:
—
Промышленный Fast Ethernet коммутатор на DIN-рейку Planet ISW-514PTF (IP40), 4 порта 10/100TX PoE+ (802.3at) + 1 порт 100FX SFP, -40...+75°C, питание 12V~48V DC boost, бюджет PoE 120W, режимы Standard/VLAN/Extend 250м, прохождение трафика PROFINET с QoS.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

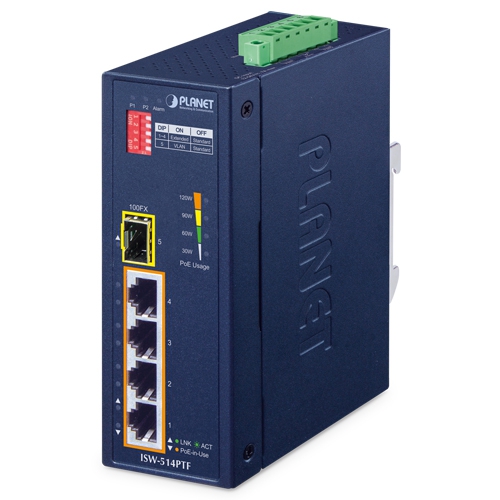

Коммутатор Planet ISW-514PTF представляет собой промышленный неуправляемый Fast Ethernet PoE+ коммутатор, предназначенный для эксплуатации в сложных условиях. Он оснащён четырьмя портами 10/100BASE-TX с поддержкой стандарта IEEE 802.3at PoE+ и одним портом 100BASE-FX для подключения волоконно-оптических линий связи. Это решение идеально подходит для построения надёжных и эффективных сетевых инфраструктур в промышленных и транспортных сферах.
Ключевые технические особенности ISW-514PTF включают:
- Поддержка PoE+ (IEEE 802.3at): обеспечивает питание до 36 Вт на каждый из четырёх портов, позволяя подключать устройства, такие как IP-камеры и точки доступа, без необходимости в отдельном источнике питания.

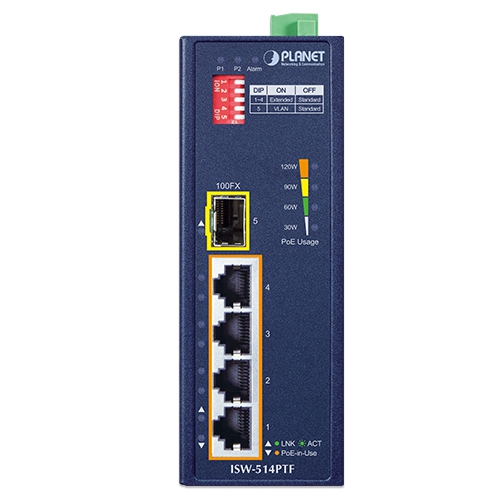

- Режимы работы: DIP-переключатель позволяет выбирать между стандартным режимом, VLAN-защитой и расширенным режимом, увеличивающим расстояние передачи данных до 250 метров при скорости 10 Мбит/с.
- Волоконно-оптический порт: наличие порта 100BASE-FX с возможностью установки SFP-модуля позволяет гибко настраивать дальность и скорость передачи данных, обеспечивая интеграцию с различными типами волоконно-оптических линий.
- Широкий диапазон рабочих температур: устройство функционирует в температурном диапазоне от -40 до 75°C, что делает его подходящим для эксплуатации в экстремальных климатических условиях.
- Надёжный металлический корпус IP40: обеспечивает защиту от пыли и механических повреждений, а также повышает устойчивость к электромагнитным помехам и электрическим перенапряжениям.
Области применения ISW-514PTF включают:
- Системы видеонаблюдения: подключение до четырёх PoE-камер для организации эффективного мониторинга на промышленных объектах.
- Беспроводные сети: обеспечение питания и передачи данных для PoE-точек доступа, расширяя покрытие Wi-Fi в производственных и складских помещениях.
- Транспортная инфраструктура: создание надёжных сетевых соединений для систем управления и мониторинга на объектах транспортной отрасли.
Преимущества ISW-514PTF:
- Гибкость установки: возможность монтажа на DIN-рейку или стену позволяет адаптировать устройство под различные условия эксплуатации.
- Надёжность питания: поддержка широкого диапазона входных напряжений (12–54 В DC) с резервированием и защитой от переполюсовки обеспечивает стабильную работу в условиях нестабильного электроснабжения.
- Защита от электростатических разрядов: защита Ethernet-портов от ESD до 5 кВ повышает устойчивость устройства к внешним воздействиям.
Коммутатор Planet ISW-514PTF является надёжным и эффективным решением для построения промышленных сетевых инфраструктур, обеспечивая высокую производительность, гибкость и устойчивость к внешним воздействиям.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | Four 10/100BASE-TX RJ45 auto-MDI/MDI-X ports (Ports 1 to 4) |
| PoE Injector Ports | Four ports with 802.3af/at PoE+ injector function (Ports 1 to 4) |
| Порт SFP | One port 100BASE-FX SFP port |

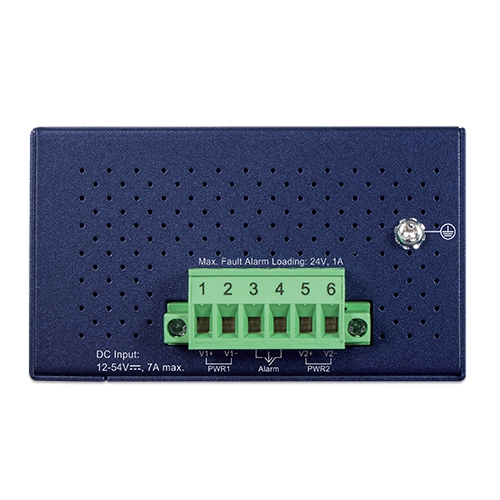

| Разъём | Removable 6-pin terminal block Pin 1/2 for Power 1 Pin 3/4 for power fault alarm Pin 5/6 for Power 2 |
| DIP Switch (Ports 1 to 4) | Standard mode: 30-watt PoE transmission distance of 100m at speed of 10/100Mbps VLAN mode: "Port-based VLAN Protection" where ports can be isolated from each other via one DIP switch. Only Port-5 can visit other ports. Extend mode: 25-watt PoE transmission distance of 250m at speed of 10Mbps |
| Требования к питанию | 12~54V DC, 7A (max.) |
| Потребляемая мощность | Max. 7 watts/23.8BTU@54V DC input (System) Max. 133 watts/453BTU@54V DC input (Ethernet + PoE Full Loading) |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V AC |
| Габариты (Ш x Г x В) | 50 x 87.8 x 135 mm |
| Вес | 613g |
| Корпус | IP40 metal case |
| Монтаж | DIN-rail/ wall-mount |
| Защита от ЭСР (ESD) | 5KV |
| Индикаторы LED | 3 x LED for System and Power: Green: DC Power 1 Green: DC Power 2 Red: Power Fault Alarm 2 x LED for PoE +Copper Port (Ports 1 to 4): Green: LNK/ACT (10/100Mbps) Amber: PoE-in-Use 1 x LED for 100BASE-FX Port (Port 5): Green: LNK/ACT (100Mbps) 4 x LED for PoE Usage(W) (Low to high): Amber: 30W, 60W, 90W and 120W |
| Switch Specifications | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 1Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 0.74Mpps @64 bytes |
| Таблица адресов | 1K entries |
| Jumbo Frame | 1536 bytes |
| Управление потоком | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| Питание по Ethernet | |
| PoE Стандарт | IEEE 802.3at Power over Ethernet Plus/PSE |
| Тип питания PoE | End-span |
| Назначение контактов питания | 1/2 (+), 3/6 (-) |
| Выходная мощность PoE | Per port 54V DC, Max. 36 watts |
| PoE Power Budget (max.) | 120W maximum @54V DC 90W maximum@24V DC 60W maximum@12V DC |
| Max. Number of Class 2 PDs | 4 |
| Max. Number of Class 3 PDs | 4 |
| Max. Number of Class 4 PDs | 4 |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus PROFINET Traffic Pass-through with QoS |
| Эксплуатационные условия | |
| Температура | Operating: -40~75 degrees C Storage: -40~85 degrees C |
| Влажность | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
