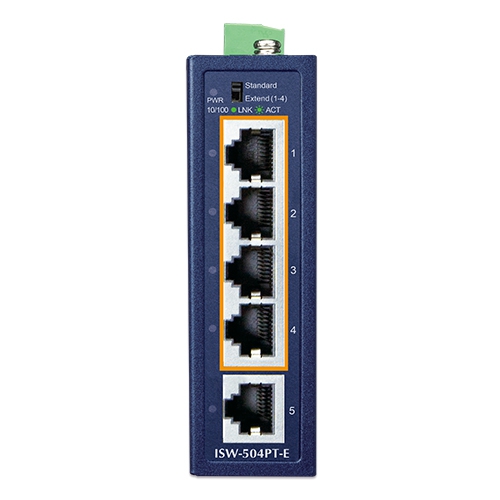

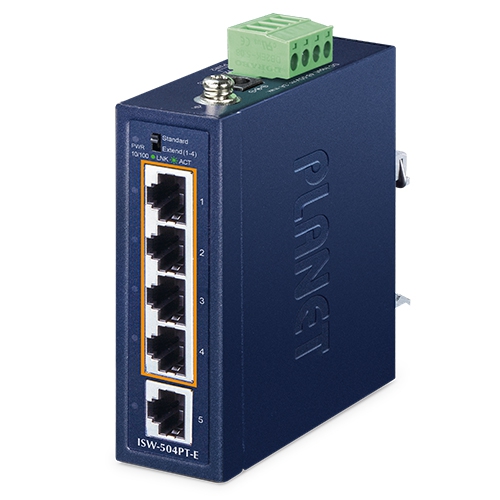

Коммутатор PLANET ISW-504PT-E представляет собой компактное промышленное устройство, предназначенное для обеспечения надежной передачи данных и питания по технологии Power over Ethernet (PoE) в сложных эксплуатационных условиях. Он оснащен пятью портами 10/100BASE-TX RJ45, из которых четыре поддерживают PoE+ с максимальной мощностью 30 Вт на порт, а один порт предназначен для стандартной передачи данных.
Корпус устройства выполнен из металла с защитой IP40, что обеспечивает его устойчивость к пыли и механическим повреждениям. Коммутатор способен работать в широком диапазоне температур от -40°C до +75°C, что делает его идеальным для использования в тяжелых промышленных условиях, таких как заводы, склады и транспортные узлы.
Для повышения надежности питания предусмотрены два входа с диапазоном напряжений 48–55 В DC, обеспечивающие резервирование и защиту от обратной полярности. Это гарантирует бесперебойную работу устройства даже при сбоях в электросети.
Коммутатор поддерживает три режима работы, выбираемых с помощью DIP-переключателя:
- Стандартный режим: обычная передача данных на расстоянии до 100 метров со скоростью 10/100 Мбит/с.
- Режим VLAN: помогает предотвратить влияние мультикастовых или широковещательных штормов между IP-камерами.
- Режим расширения: позволяет передавать данные на расстояние до 250 метров со скоростью 10 Мбит/с, обеспечивая питание PoE+ до 30 Вт на порт.
Эта функция особенно полезна при установке устройств, расположенных на значительном удалении от источника питания, таких как камеры видеонаблюдения или точки доступа Wi-Fi.
Для обеспечения энергоэффективности коммутатор поддерживает технологию IEEE 802.3az Energy Efficient Ethernet (EEE), автоматически регулирующую потребление энергии в зависимости от активности сети. Это позволяет снизить эксплуатационные расходы и соответствует принципам экологической устойчивости.
Устройство оснащено функциями защиты от электростатических разрядов (ESD) и импульсных помех (EFT), что повышает его устойчивость к внешним воздействиям и продлевает срок службы.
Коммутатор ISW-504PT-E идеально подходит для интеграции в системы видеонаблюдения, автоматизации зданий и других промышленных приложений, где требуется надежная передача данных и питание по одному кабелю Ethernet. Его гибкость в установке, высокая производительность и устойчивость к внешним воздействиям делают его ценным компонентом в инфраструктуре промышленных предприятий.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 5 x 10/100BASE-TX RJ45 TP auto-MDI/MDI-X, auto negotiation |

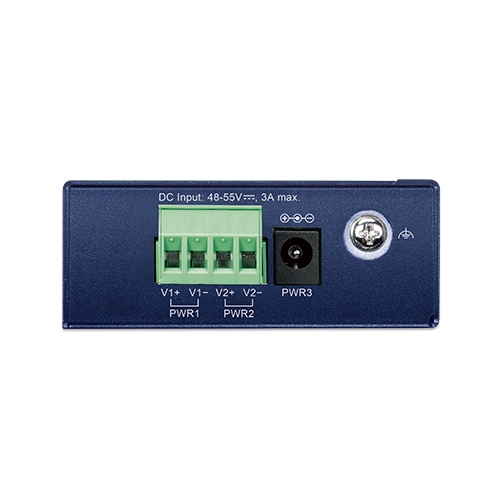

| Разъём | One removable 4-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for Power 2 One DC Jack Connector |
| DIP Switch | Standard: Normal mode, all interfaces can communicate with each other, transmission distance is within 100 meters, and transmission rate is 10/100Mbps adaptive. Extend: Link extension mode, 1-4 port data transmission distance can be extended to 250 meters, transmission speed is 10Mbps. |
| Требования к питанию | 48~55V DC redundant power with reverse polarity protection |
| Power Consumption / Dissipation | Max. 0.55 watts/1.88 BTU (Power on without any connection) Max. 128 watts/436.8 BTU (Ethernet full loading) |
| Габариты (Ш x Г x В) | 30.2 x 76.1 x 100 mm |
| Вес | 266g |
| Корпус | IP40 metal case |
| Монтаж | DIN-rail kit and wall-mount ear (Side wall mount is an optional accessory) |
| LED | 1 x LED for system and power: Green: DC Power 1 x LED for each copper port: Green: 10/100Mbps LNK/ACT |
| Защита от ЭСР (ESD) | 6KV |
| EFT Protection | 6KV |
| Сетевые кабели | 10/100BASE-TX Cat. 3, 4, 5, 5e, 6 UTP cable (max. 100 meters) EIA/TIA-568 100-ohm STP (max. 100 meters) |
| Switch Specifications | |
| Схема обработки коммутации | Store-and-Forward |
| Коммутационная матрица | 1Gbps |
| Пропускная способность (пакетов в секунду) | 0.744Mpps@64bytes |
| Таблица MAC-адресов | 1K entries |
| Общий буфер данных | 448K bits |
| Управление потоком | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| Power over Ethernet Specifications | |
| PoE Стандарт | IEEE 802.3af/at PoE+ PSE |
| Тип питания PoE | End-span |
| Выходная мощность PoE | 30W (max.) |
| Назначение контактов питания | 1/2(+), 3/6(-) |
| PoE Power Budget | 120 watts (max.) |
| Соответствие стандартам | |
| Соответствие стандартам | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Эксплуатационные условия | |
| Температура | Operating: -40~75 degrees C Storage: -40~85 degrees C |
| Влажность | Operating: 10~90% Storage: 5~95% (non-condensing) |
