Артикул:
ISW-504PT
Характеристики
Полное наименование:
—
Промышленный Fast Ethernet коммутатор на DIN-рейку Planet ISW-504PT (IP40), 4 порта 10/100TX PoE+ (802.3at) + 1 порт 10/100TX, -40...+75°C, питание 12V~48V DC boost, бюджет PoE 120W, режимы Standard/VLAN/Extend 250м, прохождение трафика PROFINET с QoS.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

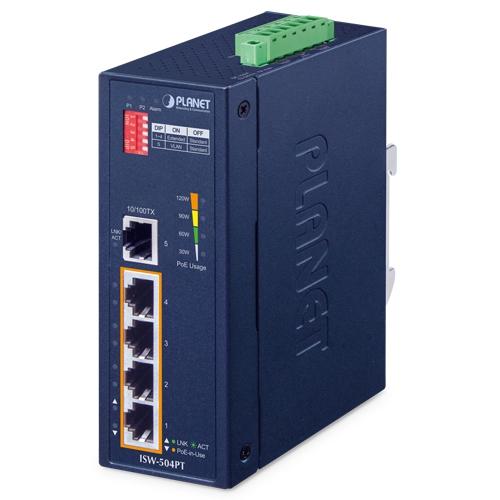

Коммутатор Planet ISW-504PT — это промышленный неуправляемый Ethernet-коммутатор, предназначенный для обеспечения надежной передачи данных и питания по технологии PoE+ в сложных эксплуатационных условиях. Устройство оснащено пятью портами 10/100BASE-TX, из которых четыре поддерживают стандарт IEEE 802.3at PoE+, обеспечивая мощность до 36 Вт на порт. Это позволяет подключать и питать устройства, такие как IP-камеры, точки доступа Wi-Fi и другие PoE-совместимые устройства, без необходимости в отдельном источнике питания.
Ключевые технические особенности коммутатора включают:
- Режимы работы: DIP-переключатель на устройстве позволяет выбирать между тремя режимами: «Standard», «VLAN» и «Extend». В режиме «Standard» коммутатор функционирует как обычный PoE+ коммутатор. В режиме «VLAN» реализована функция портового VLAN, предотвращающая влияние мультикаст-трафика между портами. В режиме «Extend» достигается передача PoE-питания на расстояние до 250 метров при скорости 10 Мбит/с, что расширяет возможности установки устройств на значительном удалении.
- Питание: ISW-504PT поддерживает входное напряжение от 12 до 54 В DC с резервированием, обеспечивая общую мощность PoE до 120 Вт. Это позволяет использовать коммутатор в различных промышленных приложениях, где требуется надежное питание устройств.
- Защита: Устройство оснащено металлическим корпусом с классом защиты IP40, что обеспечивает защиту от пыли и механических повреждений. Рабочий диапазон температур от -40 до 75 градусов Цельсия позволяет использовать коммутатор в экстремальных климатических условиях.
- Установка: ISW-504PT предназначен для монтажа на DIN-рейку или крепления на стену, что обеспечивает гибкость при установке в ограниченных пространствах.
Области применения коммутатора включают:
- Системы видеонаблюдения: Подключение и питание IP-камер в промышленных зонах, где требуется надежная передача данных и питания по одному кабелю.
- Беспроводные сети: Обеспечение питания и передачи данных для точек доступа Wi-Fi в местах с ограниченным доступом к электросети.
- Автоматизация производственных процессов: Интеграция с промышленными системами автоматизации, требующими надежной передачи данных и питания для различных устройств.
Преимущества коммутатора Planet ISW-504PT:
- Надежность: Способность работать в экстремальных условиях с широким диапазоном температур и высокой степенью защиты корпуса.
- Гибкость установки: Возможность монтажа на DIN-рейку или крепления на стену, что упрощает интеграцию в различные инфраструктуры.
- Эффективность: Поддержка различных режимов работы, включая расширенный режим передачи данных на большие расстояния, что повышает эффективность эксплуатации.
Коммутатор Planet ISW-504PT является оптимальным решением для предприятий, требующих надежной и эффективной передачи данных и питания в промышленных условиях. Его технические характеристики и возможности обеспечивают стабильную работу подключенных устройств, способствуя повышению общей эффективности и безопасности производственных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | Five 10/100BASE-TX RJ45 auto-MDI/MDI-X ports (Ports 1 to 5) |
| PoE Injector Ports | Four ports with 802.3af/at PoE+ injector function (Ports 1 to 4) |

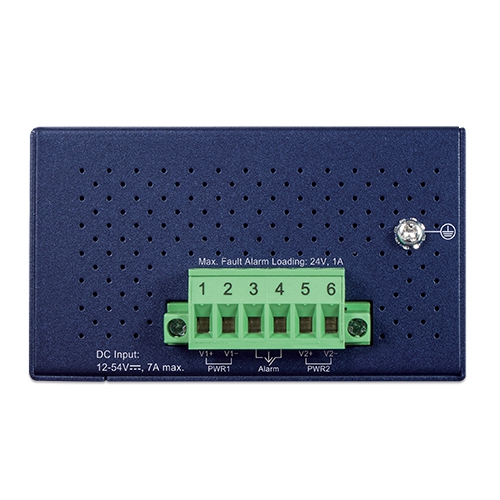

| Разъём | Removable 6-pin terminal block Pin 1/2 for Power 1 Pin 3/4 for power fault alarm Pin 5/6 for Power 2 |
| DIP Switch (Ports 1 to 4) | Standard mode: 30-watt PoE transmission distance of 100m at speed of 10/100Mbps VLAN mode: "Port-based VLAN Protection" where ports can be isolated from each other via one DIP switch. Only Port 5 can visit other ports. Extend mode: 25-watt PoE transmission distance of 250m at speed of 10Mbps |
| Требования к питанию | 12~54V DC, 7A (max.) |
| Потребляемая мощность | Max. 6.48 watts/22BTU@54V DC input (System) Max. 133 watts/453BTU@54V DC input (Ethernet + PoE Full Loading) |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V AC |
| Габариты (Ш x Г x В) | 50 x 87.8 x 135 mm |
| Вес | 613g |
| Корпус | IP40 metal case |
| Монтаж | DIN-rail/ wall-mount |
| Защита от ЭСР (ESD) | 5KV |

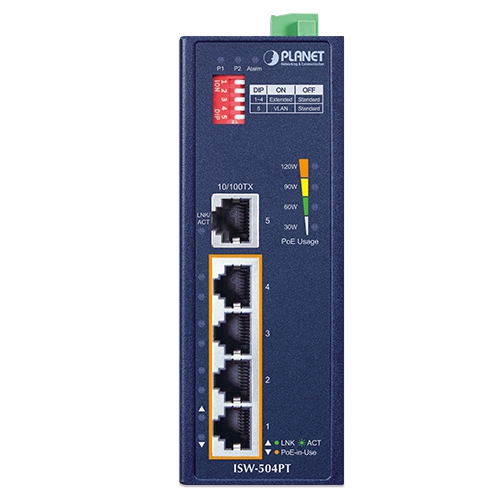

| Индикаторы LED | 3 x LED for System and Power: Green: DC Power 1 Green: DC Power 2 Red: Power Fault Alarm 2 x LED for PoE +Copper Port (Ports 1 to 4): Green: LNK/ACT (10/100Mbps) Amber: PoE-in-Use 1 x LED for Copper Port (Port-5): 4 x LED for PoE Usage(W) (Low to high): Amber: 30W, 60W, 90W and 120W |
| Switch Specifications | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 1Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 0.74Mpps @64 bytes |
| Таблица адресов | 1K entries |
| Jumbo Frame | 1536 bytes |
| Управление потоком | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| Питание по Ethernet | |
| PoE Стандарт | IEEE 802.3at Power over Ethernet Plus/PSE |
| Тип питания PoE | End-span |
| Назначение контактов питания | 1/2 (+), 3/6 (-) |
| Выходная мощность PoE | Per port 54V DC, Max. 36 watts |
| PoE Power Budget (max.) | 120W maximum @54V DC 90W maximum@24V DC 60W maximum@12V DC |
| Max. Number of Class 2 PDs | 4 |
| Max. Number of Class 3 PDs | 4 |
| Max. Number of Class 4 PDs | 4 |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus PROFINET Traffic Pass-through with QoS |
| Эксплуатационные условия | |
| Температура | Operating: -40~75 degrees C Storage: -40~85 degrees C |
| Влажность | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
