Артикул:
IMS-6325-5
Характеристики
Полное наименование:
—

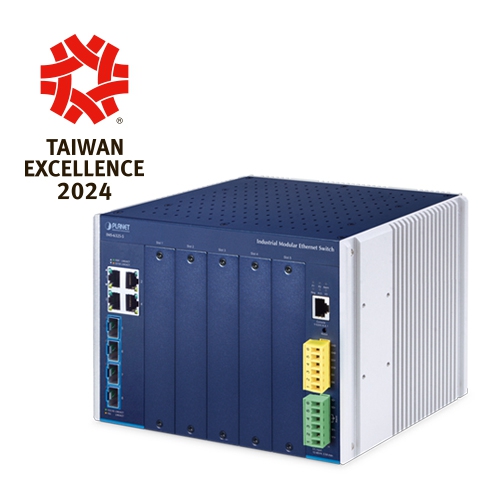

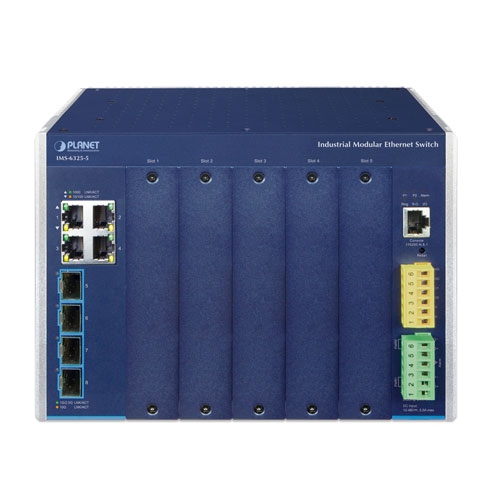

Промышленный модульный управляемый коммутатор Ethernet уровня 3 Planet IMS-6325-5, 5 слотов, -40...+75°C, встроенные 4 порта 10/100/1000T и 4 порта 10G SFP+, двойное резервное питание 12~48V DC, DIDO, ERPS Ring, 1588 PTP TC, Modbus TCP, аппаратный L3 RIP, OSPFv2/v3, поддержка CloudViewerPro и MQTT, поддержка 1000X, 2.5G и 10G SFP+.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PLANET IMS-6325-5 — это промышленный управляемый Ethernet-коммутатор третьего уровня, предназначенный для обеспечения надежной и гибкой сетевой инфраструктуры в промышленных условиях. Он оснащен пятью слотами для модулей, поддерживающими различные типы портов, включая 10/100/1000BASE-T и Gigabit SFP, что позволяет адаптировать устройство под конкретные требования сети.
Ключевыми техническими особенностями IMS-6325-5 являются:

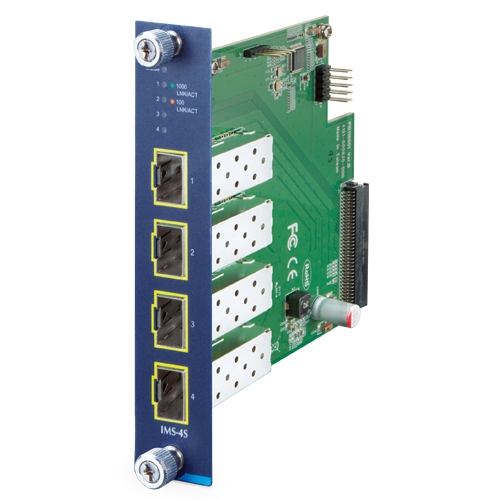

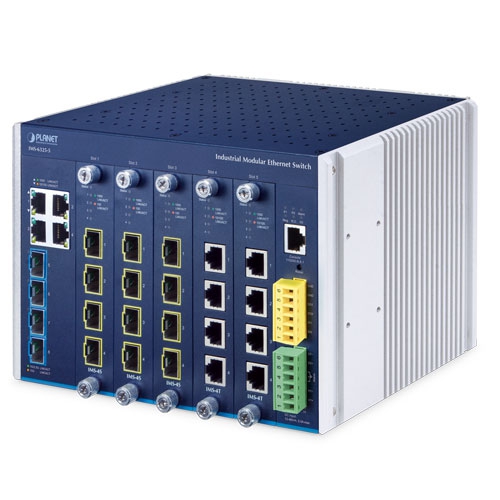

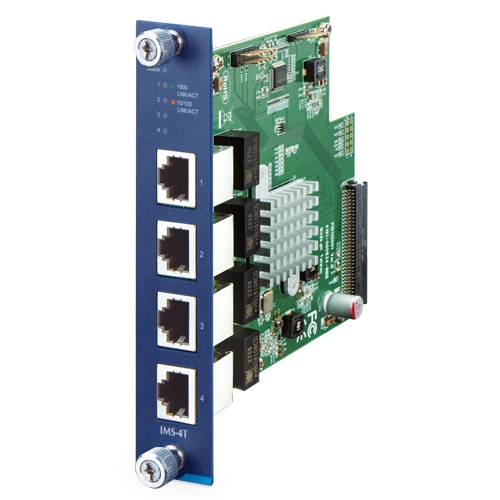

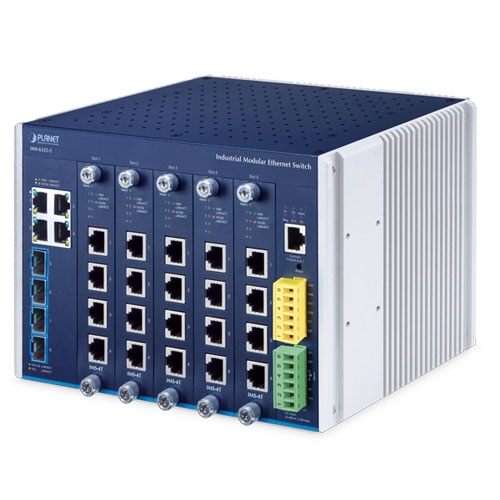

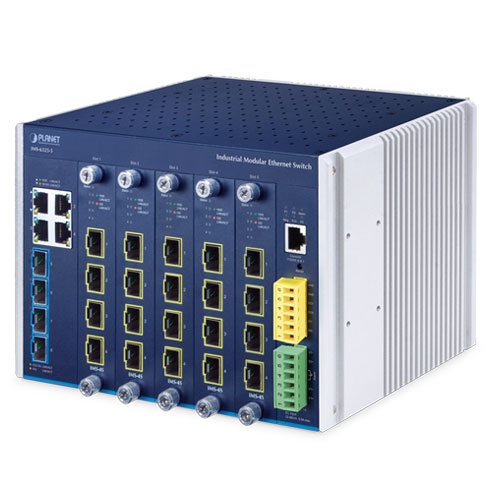

- Модульная архитектура: возможность установки до пяти модулей, включая IMS-4T (4 порта 10/100/1000BASE-T RJ45) и IMS-4S (4 порта 100/1G SFP), что обеспечивает гибкость в конфигурации портов.
- Поддержка Layer 3 функций: динамические протоколы маршрутизации IPv4 (RIPv1/v2, OSPFv2) и IPv6 (OSPFv3), а также статическая маршрутизация для эффективного управления трафиком.
- Резервирование и высокая доступность: технология резервного кольца ITU-T G.8032 ERPS с временем восстановления менее 10 мс, поддержка Spanning Tree Protocol (STP, RSTP, MSTP) и резервированное питание для повышения надежности сети.
- Интерфейсы управления: консольный порт, веб-интерфейс и SNMP для удобного мониторинга и настройки устройства.
- Поддержка Modbus TCP/IP: интеграция с SCADA-системами и другими системами сбора данных для автоматизации процессов на производстве.
- Синхронизация времени: поддержка IEEE 1588v2 PTP для точной синхронизации времени в распределенных системах.
- Цифровые входы и выходы: два цифровых входа и два цифровых выхода для интеграции с внешними устройствами и системами сигнализации.
IMS-6325-5 предназначен для использования в различных промышленных сферах, включая автоматизацию производства, управление инфраструктурой и критически важные приложения, где требуется высокая надежность и гибкость сети. Его возможности по расширению и адаптации под специфические требования делают его идеальным решением для предприятий, стремящихся обеспечить эффективное и безопасное сетевое взаимодействие в сложных условиях.
Среди преимуществ IMS-6325-5 можно отметить:
- Гибкость конфигурации: модульная структура позволяет адаптировать устройство под конкретные потребности сети.
- Высокая надежность: технологии резервирования и быстрой самовосстановления обеспечивают бесперебойную работу сети.
- Интеграция с промышленными системами: поддержка Modbus TCP/IP и цифровых интерфейсов упрощает взаимодействие с внешними устройствами.
- Устойчивость к экстремальным условиям: работа в диапазоне температур от -40 до 75 градусов Цельсия и защита от пыли и влаги (IP30) делают его подходящим для harsh environments.
Совместимость с различными типами портов и протоколов, а также возможность интеграции с существующими системами управления и мониторинга, делают IMS-6325-5 эффективным решением для построения надежной и масштабируемой сети в промышленном секторе.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 4 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Слоты SFP+ | 4 10GBASE-SR/LR SFP+ interfaces (Ports 9-12); backward compatible with 1G/2.5GBASE-X SFP transceivers |
| Expansion Slots | Supports up to 5 modules for flexible port configuration, including: IMS-4T: 4-port 10/100/1000BASE-T RJ45 IMS-4S: 4-port 100/1G SFP slot |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: reboot > 5 sec: factory default reset |
| Защита от ЭСР (ESD) | Contact: 6KV DC; Air: 8KV DC |
| Разъём | 6-pin terminal block for power input (DC1 & DC2), and 6-pin terminal block for DI/DO interfaces |
| Аварийный сигнал | 2-pin relay alarm for power failure; alarm relay current carry ability: 1A @ 24V DC |
| Digital Input (DI) | 2 digital input (DI): Level 0: -24V~2.1V (±0.1V) Input load to 24VDC, 10mA max. Level 1: 2.1V~24V (±0.1V) |
| Digital Output (DO) | 2 digital output (DO): Open collector to 24V DC, 100mA max. |
| Корпус | IP30 metal case |
| Монтаж | DIN-rail or wall-mount kit |
| SDRAM | 512MB x 4 |
| Флэш-память | 128MB |
| Габариты (Ш x Г x В) | 217 x 135 x 152 mm |
| Вес | 3,590g |
| Требования к питанию | Dual 12~48V DC power inputs |
| Индикаторы LED | System P1 (Green) P2 (Green) Alarm (Red) Ring (Green) R.O. (Green) I/O (Red) RJ45 Ports (Ports 1 to 4) 1000 LNK/ACT (Green); 10/100 LNK/ACT (Amber) 10G SFP+ Slot (Ports 5 to 8) 10G LNK/ACT (Amber); 1G/2.5G LNK/ACT (Green) IMS-4T Status: On (Green) RJ45 port: 1000 LNK/ACT (Green); 10/100 LNK/ACT (Amber) IMS-4S Gigabit SFP slot: 1000 LNK/ACT (Green); 100 LNK/ACT (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 128Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 95.2Mpps@ 64 bytes packet |
| Таблица адресов | 32K entries, automatic source address learning and aging |
| Общий буфер данных | 32M bits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 10K bytes |
| Layer 3 Function | |
| IP-интерфейсы | Max. 128 VLAN interfaces |
| Таблица маршрутов | Max. 4K routing table entries |
| Протоколы маршрутизации | IPv4 RIPv1/v2 dynamic routing IPv4 OSPFv2 dynamic routing IPv6 OSPFv3 dynamic routing IPv4/IPv6 hardware static routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display each port's speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Зеркалирование порта | TX / RX / Both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP (GARP VLAN Registration Protocol) Up to 4K VLAN groups, out of 4096 VLAN IDs |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Supports 7 MSTP instances BPDU Guard, BPDU filtering and BPDU transparent Root Guard |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Up to 2K multicast groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping IPv6 MLD querier mode support Up to 512 multicast groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 10Kbps~13000Mbps Egress: 100Kbps~13000Mbps |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 nodes Recovery time < 50ms @ 16 nodes Supports Major ring and sub-ring |
| Синхронизация | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
| Безопасность | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET CloudViewer app |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB IEEE 802.1X PAE RFC 4293 IP MIB RFC 4836 MAU-MIB LLDP PowerEthernet MIB |
| Соответствие стандартам | Соответствие регламентам FCC Part 15 Class A CE: EN55032 EN55035 |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gigabit Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
