Артикул:
IMG-2400T
Характеристики
Полное наименование:
—

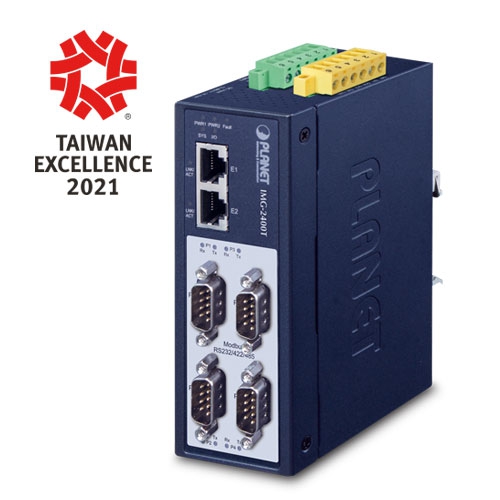

Промышленный шлюз Modbus Planet IMG-2400T (IP40), 4 порта RS232/RS422/RS485, 2 порта 10/100BASE-TX, 2 дискретных входа и 2 дискретных выхода, гальваническая изоляция 15 КВ, питание 12–48 В DC (двойное), режимы Master/Slave, протоколы Modbus RTU/ASCII, диапазон температур -40…+75 °C.
Срок гарантии
—
12 мес.
В корзину
Купить в 1 клик
Рассчитать доставку
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь PLANET IMG-2400T — промышленный 4-портовый шлюз, предназначенный для интеграции сетей Modbus TCP/IP с устройствами, использующими протоколы Modbus RTU и ASCII. Он обеспечивает эффективное преобразование между различными протоколами, что упрощает взаимодействие между современными и устаревшими системами автоматизации.
**Ключевые технические особенности:**

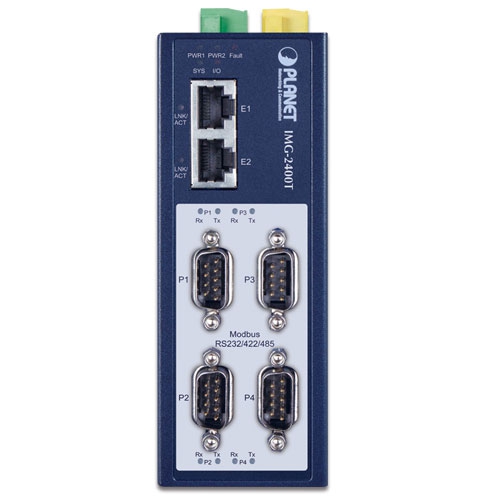

- Многофункциональные последовательные порты: Четыре порта DB9 поддерживают RS232, 2-проводной RS485, 4-проводной RS485 и RS422, обеспечивая гибкость подключения к различным устройствам.
- Высокая скорость передачи данных: Поддержка асинхронных скоростей до 921600 бит/с, что гарантирует быструю и надежную передачу данных.
- Два порта Ethernet: Порты 10/100BASE-TX RJ45 с функцией авто MDI/MDI-X обеспечивают совместимость с различными сетевыми устройствами и поддерживают расстояние передачи до 100 метров.
- Широкий диапазон рабочих температур: Работает в температурном диапазоне от -40°C до 75°C, что позволяет использовать его в различных климатических условиях.
- Двойное питание: Поддержка двух источников питания с диапазоном напряжений от 12 до 48 В DC повышает надежность системы.
- Цифровые входы и выходы: Два цифровых входа для мониторинга состояния внешних устройств и два цифровых выхода для сигнализации о сбоях или изменениях состояния.
- Защита от электромагнитных помех: Защита от перенапряжений до 2 кВ и от статического электричества до 6 кВ обеспечивает надежную работу в промышленных условиях.
**Области применения и целевая аудитория:**
IMG-2400T идеально подходит для предприятий, где необходимо интегрировать старые системы автоматизации с современными решениями, использующими Modbus TCP/IP. Он находит применение в различных отраслях, включая производство, энергетику, транспорт и другие сферы, где требуется надежная и быстрая передача данных между устройствами с различными протоколами.
**Преимущества и совместимость:**
- Гибкость подключения: Поддержка различных протоколов и интерфейсов позволяет интегрировать IMG-2400T в существующие системы без значительных изменений.
- Надежность: Высокая степень защиты от внешних воздействий и широкий диапазон рабочих температур обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Удобство монтажа: Компактный металлический корпус с защитой IP40 и возможность монтажа на DIN-рейку или стену упрощают установку и экономят пространство.
- Эффективное управление: Встроенные веб-интерфейс и Telnet позволяют удаленно управлять устройством, а поддержка SNMP и других протоколов мониторинга облегчает интеграцию в системы управления.
Преобразователь PLANET IMG-2400T представляет собой надежное и эффективное решение для интеграции различных устройств в единую сеть, обеспечивая высокую скорость передачи данных и гибкость подключения, что делает его незаменимым инструментом для предприятий, стремящихся к модернизации и оптимизации своих систем автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Serial Interface | |
| Serial Ports | 4 x DB9 male |
| Стандарты последовательного интерфейса | RS232 / 4-wire RS422 or RS485 / 2-wire RS485 |
| Скорость передачи данных (бит/с) | 50bps to 921Kbps |
| Биты данных | 5, 6, 7, 8 |
| Тип чётности | 1, 1.5, 2 |
| Стоп-бит | Odd, Even, None, Space, Mark |
| Управление потоком | RTS/CTS and DTR/DSR (RS232 only) XON/XOFF |
| Сигналы | RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND 2-wire RS485: Data A (+), Data B (-), GND |
| Режим работы | RTU Master/RTU Slave/ASCII Master/ASCII Slave Режим мастера: поддерживает до 32 подключений TCP-слейвов Режим слейва: поддерживает до 32 подключений TCP-мастеров |
| Serial Line Protection | 2KV isolation protection 1KV (level 2) surge protection 15KV ESD protection |
| Интерфейс Ethernet | |
| Порты Ethernet | 2 x RJ45 |
| Стандарт | 10/100BASE-TX |
| Расстояние | 100m |
| Архитектура коммутатора | Store-and-Forward |
| Таблица адресов | 1K |
| Защита от ЭСР (ESD) | 6KV |
| Защита от импульсных перенапряжений | 2KV |
| Аппаратное обеспечение | |
| Монтаж | DIN-rail kit and wall-mount ear |
| Корпус | IP 40 metal |
| Габариты (Ш x Г x В) | 50 x 87.8 x 135 mm |
| Вес | 625g |
| Индикаторы LED | System: Power 1, Power 2, Fault, SYS,I/O TP Port: Link/ Active Serial Port: Tx and Rx |
| Требования к питанию | 12~48V DC, redundant power with reverse polarity protection |
| Потребляемая мощность | Full Loading 12VDC: 0.419A (5.1 watts) 24VDC: 0.227A (5.4 watts) 48VDC: 0.136A (6.5 watts) |

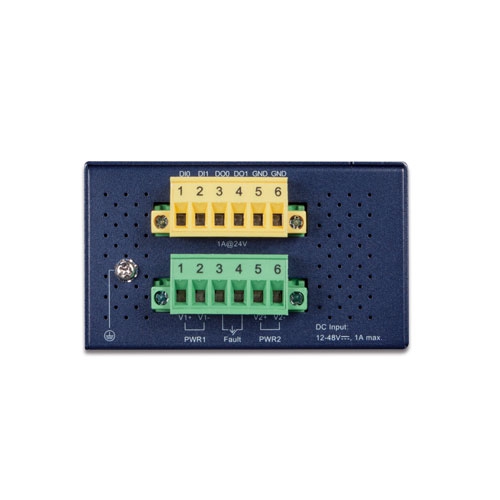

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 |
| DI and DO | 2 Digital Input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input Load to 24V DC, 10mA max. 2 Digital Output (DO): Open collector to 24V DC, 100mA max. |
| Аварийный сигнал | Provides one relay output for power failure Alarm relay current carry ability: 1A @ DC 24V |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Управление | |
| Интерфейсы управления | Web management Telnet Console management Windows-based VCOM Utility management SNMPv1, v2c / SNMP Trap UNI-NMS monitoring PLANET Smart Discovery Utility |
| Версия IP | IPv4 and IPv6 |
| Режим работы | RTU Master RTU Slave ASCII Master ASCII Slave |
| Поддерживаемые платформы утилиты виртуального COM | Windows-based only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install the latest version of WinPcap) Windows Server 2012 (Must install the latest version of WinPcap) Windows 10 |
| Аварийная сигнализация | Record: System log / SNMP trap |
| Время | NTP |
| Безопасность | Allow max. 4 accessible IP address hosts/ranges |
| SNMP MIBs | RFC1213 MIB-II RFC1317 RS232-like MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE Certification Class A |
| Тестирование стабильности | IEC60068-2-32 (Free fall) IEC60068-2-27 (Shock) IEC60068-2-6 (Vibration) |
| Стандарты | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1591 DNS (client only) RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client RFC 2732 Format for Literal IPv6 Addresses in URL's RFC 3315 DHCPv6 Client RFC 3513 IPv6 Addressing Architecture RFC 3596 DNSv6 RFC 4443 ICMPv6 EIA/TIA RS232/422/485 |
| Сертификация | RoHS |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
