Артикул:
IMG-2200T
Характеристики
Полное наименование:
—

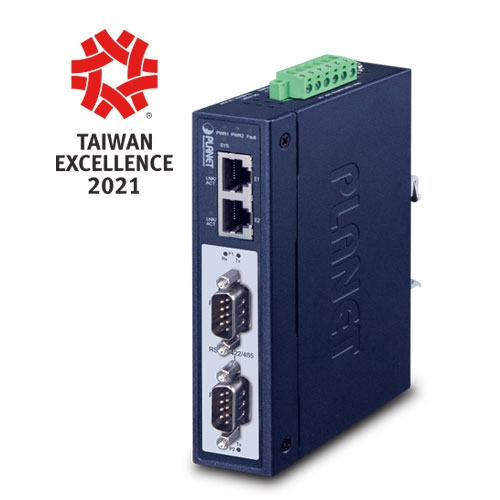

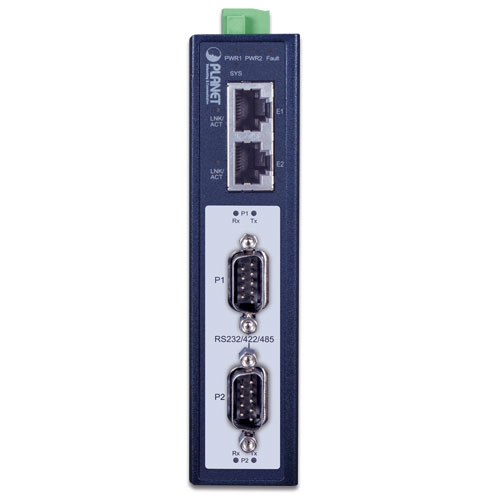

Промышленный шлюз Modbus Planet IMG-2200T (IP30), 2 порта RS232/RS422/RS485, 2 порта 10/100BASE-TX, гальваническая изоляция 15 КВ, питание 12–48 В DC (двойное), режимы Master/Slave, протоколы Modbus RTU/ASCII, диапазон температур -40…+75 °C.
Срок гарантии
—
12 мес.
В корзину
Купить в 1 клик
Рассчитать доставку
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь Planet IMG-2200T предназначен для интеграции промышленного оборудования, использующего протоколы Modbus RTU/ASCII, в сети Modbus TCP/IP. Это устройство служит мостом между различными версиями протокола Modbus, обеспечивая эффективное взаимодействие между устройствами с различными интерфейсами.
Ключевые технические особенности IMG-2200T включают:
- Два последовательных порта DB9 с поддержкой RS-232, RS-422 и RS-485, обеспечивающие гибкость подключения к различным устройствам.
- Два порта Ethernet RJ45 с автоопределением скорости 10/100 Мбит/с, позволяющие интегрировать устройства в существующие сети Ethernet.
- Поддержка различных режимов работы, включая RTU Master, RTU Slave, ASCII Master и ASCII Slave, с возможностью подключения до 32 устройств в режиме Master и до 32 устройств в режиме Slave.
- Широкий диапазон рабочих температур от -40 до 75°C, что позволяет использовать устройство в различных климатических условиях.
- Двойное питание с диапазоном напряжений от 12 до 48 В DC, обеспечивающее высокую надежность и отказоустойчивость системы.
- Компактный металлический корпус с защитой IP30, подходящий для монтажа на DIN-рейку или на стену, экономящий пространство в распределительных шкафах.
- Встроенные функции удаленного управления, включая веб-интерфейс и Telnet, а также поддержку SNMP для мониторинга и управления устройством.
- Защита от электромагнитных помех и перенапряжений, соответствующая стандартам IEC, что обеспечивает надежную работу в промышленных условиях.
IMG-2200T идеально подходит для применения в промышленных автоматизированных системах, где необходимо интегрировать старое оборудование с новыми системами управления. Например, в системах SCADA/HMI, где требуется подключение устройств с различными версиями протокола Modbus. Также устройство может быть использовано в системах мониторинга и управления, где необходимо обеспечить связь между различными типами оборудования, использующими различные протоколы Modbus.
Преимущества использования IMG-2200T включают:
- Гибкость подключения благодаря поддержке различных интерфейсов и протоколов.
- Надежность в эксплуатации в сложных промышленных условиях благодаря широкому диапазону рабочих температур и защите от помех.
- Удобство монтажа благодаря компактному корпусу и возможности монтажа на DIN-рейку или на стену.
- Удаленное управление через веб-интерфейс и Telnet, а также поддержка SNMP для мониторинга состояния устройства.
IMG-2200T совместим с различными устройствами, использующими протоколы Modbus RTU/ASCII и Modbus TCP/IP, что делает его универсальным решением для интеграции оборудования в промышленных сетях. Его использование позволяет обеспечить эффективное взаимодействие между различными устройствами и системами, повышая общую эффективность и надежность промышленной автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Serial Interface | |
| Serial Ports | 2 x DB9 male |
| Стандарты последовательного интерфейса | RS232 / 4-wire RS422 or RS485 / 2-wire RS485 |
| Скорость передачи данных (бит/с) | 50bps to 921Kbps |
| Биты данных | 5, 6, 7, 8 |
| Тип чётности | 1, 1.5, 2 |
| Стоп-бит | Odd, Even, None, Space, Mark |
| Управление потоком | RTS/CTS and DTR/DSR (RS232 only) XON/XOFF |
| Сигналы | RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND 2-wire RS485: Data A (+), Data B (-), GND |
| Режим работы | RTU Master/RTU Slave/ASCII Master/ASCII Slave Режим мастера: поддерживает до 32 подключений TCP-слейвов Режим слейва: поддерживает до 32 подключений TCP-мастеров |
| Serial Line Protection | 2KV isolation protection 1KV (level 2) surge protection 15KV ESD protection |
| Интерфейс Ethernet | |
| Порты Ethernet | 2 x RJ45 |
| Стандарт | 10/100BASE-TX |
| Расстояние | 100m |
| Архитектура коммутатора | Store-and-Forward |
| Таблица адресов | 1K |
| Защита от ЭСР (ESD) | 6KV |
| Защита от импульсных перенапряжений | 2KV |
| Аппаратное обеспечение | |
| Монтаж | DIN-rail kit and wall-mount ear |
| Корпус | IP 30 metal |
| Габариты (Ш x Г x В) | 32 x 87.8 x 135 mm |
| Вес | 392g |
| Индикаторы LED | System: Power 1, Power 2, Fault, SYS TP Port: Link/ Active Serial Port: Tx and Rx |
| Требования к питанию | 12~48V DC, redundant power reverse polarity protection |
| Потребляемая мощность | Full Loading 12VDC: 0.326A (3.8 watts) 24VDC: 0.176A (4.2 watts) 48VDC: 0.114A (5.4 watts) |
| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 |
| Аварийный сигнал | Provides one relay output for power failure Alarm relay current carry ability: 1A @ DC 24V |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Управление | |
| Интерфейсы управления | Web management Telnet Console management Windows-based VCOM Utility management SNMPv1, v2c / SNMP Trap UNI-NMS monitoring PLANET Smart Discovery Utility |
| Версия IP | IPv4 and IPv6 |
| Режим работы | RTU Master RTU Slave ASCII Master ASCII Slave |
| Поддерживаемые платформы утилиты виртуального COM | Windows-based only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install the latest version of WinPcap) Windows Server 2012 (Must install the latest version of WinPcap) Windows 10 |
| Аварийная сигнализация | Record: System log / SNMP trap |
| Время | NTP |
| Безопасность | Allow max. 4 accessible IP address hosts/ranges |
| SNMP MIBs | RFC1213 MIB-II RFC1317 RS232-like MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE Certification Class A |
| Тестирование стабильности | IEC60068-2-32 (Free fall) IEC60068-2-27 (Shock) IEC60068-2-6 (Vibration) |
| Стандарты | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1591 DNS (client only) RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client RFC 2732 Format for Literal IPv6 Addresses in URL's RFC 3315 DHCPv6 Client RFC 3513 IPv6 Addressing Architecture RFC 3596 DNSv6 RFC 4443 ICMPv6 EIA/TIA RS232/422/485 |
| Сертификация | RoHS |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
