Артикул:
IMG-2100T
Характеристики
Полное наименование:
—
Промышленный шлюз Modbus Planet IMG-2100T (IP30), 1 порт RS232/RS422/RS485, 1 порт 10/100BASE-TX, питание 9–48 В DC (двойное), режимы Master/Slave, протоколы Modbus RTU/ASCII, диапазон температур -40…+75 °C.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

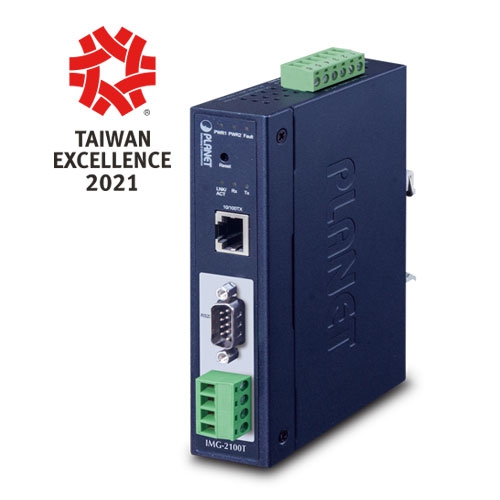

Преобразователь Planet IMG-2100T представляет собой промышленный шлюз, предназначенный для преобразования данных между протоколами Modbus TCP/IP и Modbus RTU/ASCII. Это устройство обеспечивает эффективную интеграцию промышленного оборудования, использующего последовательные интерфейсы RS-232/422/485, в современные Ethernet-сети, что особенно важно для автоматизации производственных процессов.
Ключевые технические особенности IMG-2100T включают:

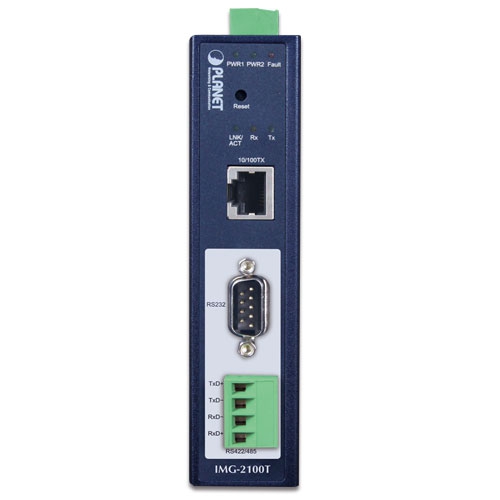

- Интерфейсы: один порт RS-232 (DB9) и один порт RS-422/485 (4-контактный разъем), поддерживающие различные режимы передачи данных, включая RTU Master/Slave и ASCII Master/Slave.
- Скорость передачи данных: от 50 до 921 600 бит/с, что позволяет адаптировать устройство под требования конкретного приложения.
- Сетевой интерфейс: один порт 10/100BASE-TX RJ45 с защитой от электростатических разрядов (6 кВ) и перенапряжений (2 кВ), обеспечивающий надежную работу в промышленных условиях.
- Питание: поддержка двух источников питания с диапазоном напряжений 9–48 В DC или 24 В AC, что повышает надежность системы.
- Условия эксплуатации: широкий диапазон рабочих температур от -40 до 75°C и защита корпуса IP30, что позволяет использовать устройство в различных промышленных средах.
IMG-2100T находит применение в различных областях промышленности, включая:
- Автоматизация производственных процессов: интеграция старого оборудования с новыми системами управления, обеспечивая совместную работу различных устройств.
- Умные города: подключение устройств, использующих Modbus RTU/ASCII, к централизованным системам мониторинга и управления.
- Энергетика: сбор данных с распределенных объектов для централизованного контроля и анализа.
Преимущества использования Planet IMG-2100T включают:
- Гибкость подключения: возможность интеграции различных устройств с использованием различных интерфейсов и протоколов.
- Надежность: защита от электромагнитных помех и перенапряжений, а также широкий диапазон рабочих температур, что обеспечивает стабильную работу в сложных условиях.
- Удобство монтажа: компактный размер и возможность монтажа на DIN-рейку или стену, что упрощает установку в ограниченных пространствах.
Совместимость с различными устройствами и системами управления делает IMG-2100T универсальным решением для интеграции промышленного оборудования в современные сети, обеспечивая эффективный сбор и передачу данных для дальнейшего анализа и управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Serial Interface | |
| Serial Ports |
1 x DB9 male for RS232 1 x 4-pin terminal block for RS422 / RS485 |
| Serial Standards | RS232 / 4-wire RS422 or RS485 / 2-wire RS485 |
| Baud Rate (Data Rate) | 50bps to 921Kbps |
| Data Bits | 5, 6, 7, 8 |
| Parity Type | 1, 1.5, 2 |
| Stop Bit | Odd, Even, None, Space, Mark |
| Flow Control |
RTS/CTS and DTR/DSR (RS232 only) XON/XOFF |
| Signals |
RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND 2-wire RS485: Data A (+), Data B (-), GND |
| Operation Mode |
RTU Master/RTU Slave/ASCII Master/ASCII Slave Master mode: Supports up to 32 TCP slave connection requests Slave mode: Supports up to 32 TCP master connection requests |
| Ethernet Interface | |
| Ethernet Ports | 1 x RJ45 |
| Standard | 10/100BASE-TX |
| Distance | 100m |
| ESD Protection | 6KV |
| Surge Protection | 2KV |
| Hardware | |
| Installation | DIN-rail kit and wall-mount ear |
| Enclosure | IP 30 metal |
| Dimensions (W x D x H) | 32 x 87.8 x 135 mm |
| Weight | 392g |
| LED Indicators |
System: Power 1, Power 2, Fault, SYS TP Port: Link/Active Serial Port: Tx and Rx |
| Power Requirements | 9~48V DC / 24V AC, redundant power with reverse polarity protection |
| Power Consumption |
Full Loading 9VDC: 0.35A (3.15 watts) 12VDC: 0.28A (3.36 watts) 24VDC: 0.12A (3 watts) 48VDC: 0.08A (3.84 watts) |

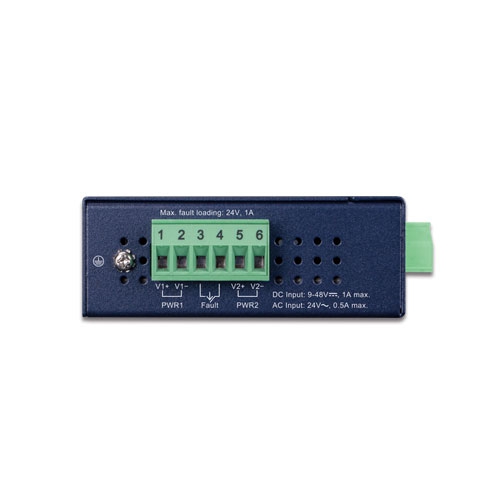

| Connector |
Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 |
| Alarm |
Provides one relay output for power failure Alarm relay current carry ability: 1A @ DC 24V |
| Reset Button |
< 5 sec: System reboot > 5 sec: Factory default |
| Management | |
| Management Interfaces |
Web management Telnet Console management Windows-based VCOM Utility management SNMPv1, v2c / SNMP Trap UNI-NMS monitoring PLANET Smart Discovery Utility |
| IP Version | IPv4 and IPv6 |
| Operation Mode |
RTU Master RTU Slave ASCII Master ASCII Slave |
| Virtual COM Utility Platform Supports |
Windows-based only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install the latest version of WinPcap) Windows Server 2012 (Must install the latest version of WinPcap) Windows 10 |
| Fault Alarm | Record: System log / SNMP trap |
| Time | NTP |
| Security | Allow maximum 4 accessible IP address hosts/ranges |
| SNMP MIBs |
RFC1213 MIB-II RFC1317 RS232-like MIB |
| Standards Conformances | |
| Regulatory Compliance |
FCC Part 15 Class A, CE Certification Class A |
| Stability Testing |
IEC60068-2-32 (Free fall) IEC60068-2-27 (Shock) IEC60068-2-6 (Vibration) |
| Standards |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1591 DNS (client only) RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client RFC 2732 Format for Literal IPv6 Addresses in URL's RFC 3315 DHCPv6 Client RFC 3513 IPv6 Addressing Architecture RFC 3596 DNSv6 RFC 4443 ICMPv6 EIA/TIA RS232/422/485 |
| Regulatory Approval | RoHS |
| Environment | |
| Operating Temperature | -40 ~ 75 degrees C |
| Storage Temperature | -40 ~ 85 degrees C |
| Humidity | 5 ~ 95% (non-condensing) |
