Артикул:
IGS-6329-8UP2S2X
Характеристики
Полное наименование:
—

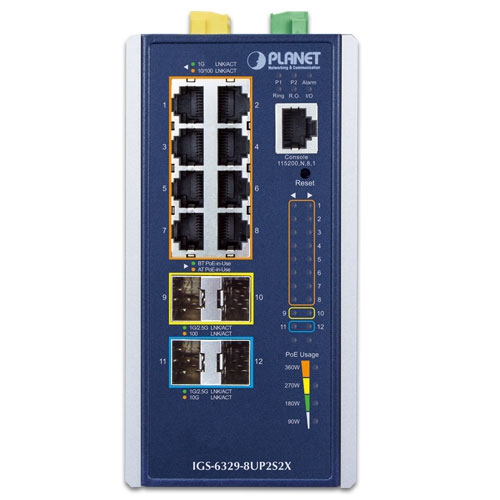

Промышленный управляемый коммутатор на DIN-рейку уровня 3 Planet IGS-6329-8UP2S2X (IP30, DIN-рейка), 8 портов 10/100/1000T PoE++ (802.3bt) + 2 порта 1G/2.5G SFP + 2 порта 10G SFP+, режимы 802.3bt/PoH/Force, -40...+75°C, DIDO, ERPS Ring, 1588 PTP TC, Modbus TCP, ONVIF, аппаратный L3 OSPFv2, CloudNMS, NMS controller, MQTT, поддержка 100FX, 1000X, 2.5G и 10G SFP+, сертификация EN61000-6-2/-4 и EN50121-4.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PLANET IGS-6329-8UP2S2X представляет собой промышленное управляемое устройство уровня 3, предназначенное для обеспечения надежной передачи данных и питания по технологии PoE++ в сложных промышленных условиях. Он оснащен восемью портами 10/100/1000BASE-T с поддержкой 802.3bt PoE++, двумя портами SFP 1G/2.5G и двумя портами SFP+ 10G, что обеспечивает гибкость в организации высокоскоростных сетевых соединений.
Ключевыми техническими особенностями IGS-6329-8UP2S2X являются:
- Поддержка PoE++ (802.3bt): каждый из восьми портов PoE++ способен обеспечивать до 95 Вт мощности, что позволяет питать устройства с высоким энергопотреблением, такие как PTZ-камеры, точки доступа Wi-Fi и системы цифрового вывода.
- Гибкость портов SFP/SFP+: наличие двух портов SFP 1G/2.5G и двух портов SFP+ 10G позволяет адаптировать коммутатор под различные требования к скорости передачи данных и типу оптических модулей.
- Широкий диапазон рабочих температур: устройство функционирует в температурном диапазоне от -40°C до 75°C, что делает его подходящим для эксплуатации в экстремальных условиях.
- Резервированное питание: двойной вход питания DC 48–54 В с защитой от обратной полярности обеспечивает надежную работу устройства при сбоях электроснабжения.
- Поддержка технологии резервного кольца: функция G.8032 ERPS обеспечивает быстрое восстановление сети в случае сбоев, минимизируя время простоя.
- Интеллектуальные функции PoE: возможность планирования подачи питания (PoE Schedule) и удаленной перезагрузки подключенных устройств повышает эффективность управления энергопотреблением и надежность системы.
IGS-6329-8UP2S2X идеально подходит для применения в промышленных автоматизированных системах, где требуется надежная передача данных и питание устройств по одному кабелю. Он обеспечивает эффективное решение для организации сетевой инфраструктуры в таких областях, как видеонаблюдение, системы управления освещением, автоматизация зданий и другие критически важные приложения.
Преимущества IGS-6329-8UP2S2X включают высокую мощность PoE, гибкость в выборе портов для различных типов соединений, а также надежность и устойчивость к внешним воздействиям, что делает его оптимальным выбором для промышленных предприятий, стремящихся обеспечить бесперебойную работу своих сетевых систем.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| SFP Ports | 2 1000BASE-SX/LX/BX SFP slot interfaces (Port-9 and Port-10) Compatible with 100BASE-FX and 2500BASE-X SFP |
| Порты SFP+ | 2 10GBASE-SR/LR SFP+ slot interfaces (Port-11 to Port-12) Compatible with 1000BASE-X and 2500BASE-X SFP |
| PoE Injector Ports | 8 ports with 802.3bt PoE++ injector function with Port-1 to Port-8 |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Digital Input (DI) | 2 digital inputs: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital Output (DO) | 2 digital outputs: Open collector to 24VDC, 100mA |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail or wall mounting |
| Габариты (Ш x Г x В) | 76 x 135 x 152 mm |
| Вес | 1,152g |
| Требования к питанию | Dual DC 48~54V, 8A max. (>52V DC for 802.3bt PoE++ output recommended) |
| Потребляемая мощность | Max. 29 watts/98.96BTU@54V DC input (System on) Max. 401 watts/1,368.27BTU@54V DC input (Full loading with 802.3bt PoE++ function) |
| Защита от ЭСР (ESD) | Air 8KV DC Contact 6KV DC |
| Защита от импульсных перенапряжений | 4KV DC |
| Индикатор LED | System: Power 1 (Green), Power 2 (Green), Alarm (Red) Ring (Green), Ring Owner (Green), DIDO (Red) Per 10/100/1000T RJ45 PoE++ Port: 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber) 802.3bt PoE++-in-use x 1 (Green) 802.3at/af PoE-in-use x 1 (Amber) Per SFP Interface: 1G/2.5G LNK/ACT (Green) 100 LNK/ACT (Amber) Per SFP+ Port: 10Gbps LNK/ACT (Green) 1Gbps LNK/ACT (Amber) PoE Usage: 90W, 180W, 270W, 360W (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 66Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 56.55Mpps@ 64 bytes packet |
| Таблица адресов | 32K entries, automatic source address learning and aging |
| Общий буфер данных | 32Mbits |
| Jumbo Frame | 10Kbytes |
| SDRAM | 512Mbytes |
| Флэш-память | 64Mbytes |
| Управление потоком | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
| Power Over Ethernet | |
| PoE Стандарт | IEEE 802.3bt PoE++ Type-4 PSE Backward compatible with 802.3at PoE+ PSE |
| Тип питания PoE | 802.3bt UPOE/POH End-span Mid-span Force |
| Выходная мощность PoE | 802.3bt PoE++ Per port 52V~54V DC (depending on the power supply), max. 90 watts UPoE(PoH) Per port 52V~54V DC (depending on the power supply), max. 95 watts IEEE 802.3at Standard Per port 52V~54V DC (depending on the power supply), max. 36 watts Force Per port 52V~54V DC (depending on the power supply), max. 60 watts |
| Назначение контактов питания | End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) 802.3bt/UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
| PoE Power Budget | Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V |
| PoE Ability PD @ 12.5 watts | 8 units |
| PoE Ability PD @ 25 watts | 8 units |
| PoE Ability PD @ 51 watts | 6 units |
| PoE Ability PD @ 71 watts | 4 units |
| PoE Management Functions | |
| Active PoE device alive detects | Yes |
| PoE Power Recycle | Yes, daily or predeinded schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Yes, max. 160 to 200 meters |
| PoE System Management | System PoE Admin control Total PoE power budget control Auto power input and PoE budget control PoE Legacy mode Over-temperature threshold alarm PoE usage threshold alarm |
| PoE Port Management | Port Enable/Disable/Schedule PoE mode control 802.3bt UPoE 802.3at End-span 802.3at Mid-span Force mode Port Priority |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Зеркалирование порта | TX/RX/both Many-to-1 monitor Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tagged VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP Up to 4K VLAN groups, out of 4095 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Supports 3 trunk groups with 4 ports per trunk group |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Supports 255 IGMP groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 500Kb~1000Mbps Egress: 500Kb~1000Mbps |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms Supports Major ring and sub-ring |
| Синхронизация | IEEE 1588v2 PTP(Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 128 VLAN interfaces |
| Таблица маршрутов | Max. 128 routing entries |
| Протоколы маршрутизации | IPv4 hardware static routing IPv6 hardware static routing RIPv2 dynamic routing IPv4 OSPFv2 dynamic routing IPv6 OSPFv3 dynamic routing |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 256 entries |
| Безопасность | Port security IP source guard Dynamic ARP inspection Command line authority control based on user level |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Функции управления | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLSv1.2, SNMPv3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET CloudViewer app |
| Управление событиями | Remote Syslog System log SMTP |
| ONVIF | ONVIF device discovery ONVIF device monitoring Floor Map |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A CE: EN 55032 , EN 55035 EN 50121-4, EN 50121-1 EN 61000-6-2, EN 61000-6-4 |
| Railway | EN50121-4 |
| Тестирование стабильности | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
