Артикул:
IGS-6325-8UP2S2X
Характеристики
Полное наименование:
—

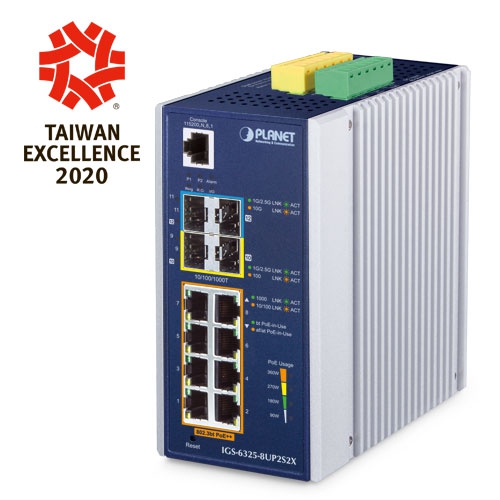

Промышленный управляемый коммутатор на DIN-рейку уровня 3 Planet IGS-6325-8UP2S2X (IP30, DIN-рейка), 8 портов 10/100/1000T PoE++ (802.3bt) + 2 порта 1G/2.5G SFP + 2 порта 10G SFP+, режимы 802.3bt/Legacy/Force, -40...+75°C, питание 48~54V DC (двойное), DIDO, ERPS Ring, 1588 PTP TC, Modbus TCP, ONVIF, аппаратный L3 RIP, OSPFv2/v3, CloudNMS, NMS controller, MQTT, поддержка 100FX, 1000X, 2.5G и 10G SFP+.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор Planet IGS-6325-8UP2S2X представляет собой промышленное управляемое устройство уровня L3, предназначенное для монтажа на DIN-рейку. Он оснащён восемью портами 10/100/1000BASE-T с поддержкой PoE++ (802.3bt), двумя портами SFP+ 10G и двумя портами SFP 2.5G, что обеспечивает гибкость в организации высокоскоростных сетевых соединений.
Ключевыми техническими особенностями коммутатора являются:
- Поддержка PoE++ (802.3bt): возможность подачи до 95 Вт на каждый порт, что позволяет питать устройства с высоким потреблением энергии, такие как PTZ-камеры, точки доступа Wi-Fi и сенсоры.
- Два порта SFP+ 10G: обеспечивают высокоскоростные соединения для серверов или других коммутаторов, поддерживая различные типы SFP+ модулей.
- Два порта SFP 2.5G: предназначены для подключения устройств с интерфейсом 2.5G, обеспечивая совместимость с более старыми системами.
- Широкий диапазон рабочих температур: от -40°C до +75°C, что позволяет использовать коммутатор в различных промышленных условиях.
- Резервированное питание: двойной вход постоянного тока (48–54 В) с защитой от переполюсовки и возможностью подключения к двум источникам питания для повышения надёжности.
- Поддержка ONVIF: функция автоматического обнаружения ONVIF-совместимых устройств, упрощающая интеграцию с системами видеонаблюдения.
Коммутатор IGS-6325-8UP2S2X идеально подходит для применения в промышленных автоматизированных системах, где требуется надёжная передача данных и питание устройств через Ethernet. Он обеспечивает эффективное управление сетью, поддерживает динамическую маршрутизацию OSPFv2 и предлагает функции управления PoE, такие как мониторинг статуса портов, контроль бюджета мощности и планирование питания.
Среди преимуществ IGS-6325-8UP2S2X можно отметить:
- Высокая надёжность: металлический корпус с защитой IP30 и возможность работы в экстремальных температурных условиях.
- Гибкость монтажа: поддержка установки на DIN-рейку или на стену, что упрощает интеграцию в различные инфраструктуры.
- Управляемость: поддержка SNMP, SSH, SSL и Web-интерфейса для удобного мониторинга и настройки.
- Интеллектуальные функции PoE: возможность планирования питания, мониторинга потребления и автоматического перезапуска подключённых устройств.
Коммутатор IGS-6325-8UP2S2X обеспечивает надёжную и эффективную работу промышленных сетевых инфраструктур, предлагая высокую производительность, гибкость и удобство управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |

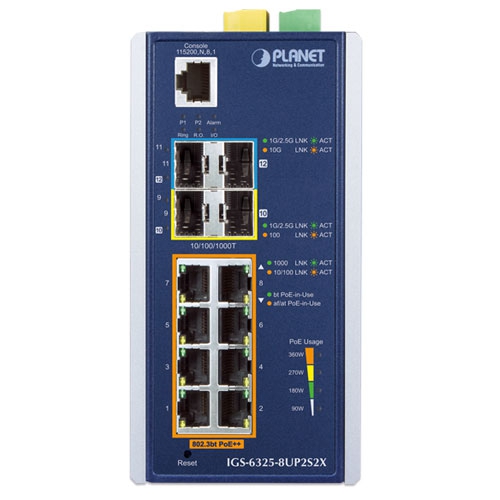

| Порты медного типа | 8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| SFP Ports | 2 1000BASE-SX/LX/BX SFP slot interfaces (Port-9 and Port-10) Compatible with 100BASE-FX and 2500BASE-X SFP |
| Порты SFP+ | 2 10GbBASE-SR/LR SFP+ interfaces (Port-11 to Port-12) Compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceiver |
| PoE Injector Ports | 8 ports with 802.3bt PoE++ injector function with Port-1 to Port-8 |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |

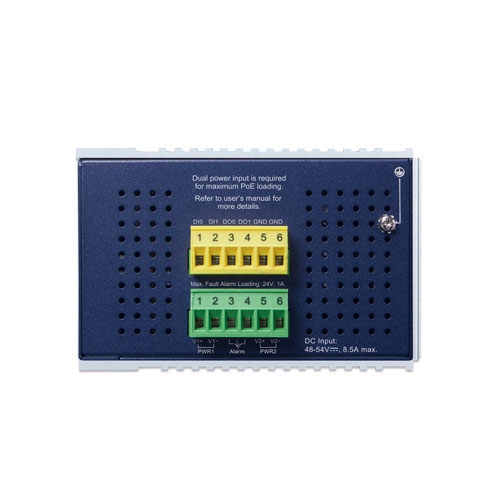

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Digital Input (DO) | 2 digital input: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital Output (DO) | 2 digital output: Open collector to 24VDC, 100mA |
| Монтаж | DIN-rail or wall mounting |
| Корпус | IP30 aluminum case |
| Габариты (Ш x Г x В) | 86 x 107 x 152 mm |
| Вес | 1,355 g |
| Требования к питанию | Dual DC 48~54V, 8.5A max. (>52V DC for 802.3bt PoE++ output recommended) |
| Потребляемая мощность | Max. 27.6 watts/94.18 BTU@ dual 54V DC input (System on) Max. 415.2 watts/1416.72 BTU@ dual 54V DC input (Full loading with 802.3bt PoE++ function) |
| Защита от ЭСР (ESD) | Air 8KV DC Contact 6KV DC |
| Защита от импульсных перенапряжений | 4KV DC |
| Индикатор LED | System: Power 1 (Green), Power 2 (Green) Fault Alarm (Red) Ring (Green), Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 PoE++ Port: 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber) 802.3bt PoE++-in-use x 1 (Green) 802.3at/af PoE-in-use x 1 (Amber) Per SFP Interface: 1000/2500 LNK/ACT (Green) 100 LNK/ACT (Amber) Per SFP+ Port: 10Gbps LNK/ACT (Amber) PoE Usage: 90W, 180W, 270W, 360W (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 60Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 44.64Mpps@ 64 bytes packet |
| Таблица адресов | 16K entries, automatic source address learning and aging |
| Общий буфер данных | 32Mbits |
| Управление потоком | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
| Jumbo Frame | 10Kbytes |
| Power Over Ethernet | |
| PoE Стандарт | IEEE 802.3bt PoE++ Type-4 PSE Backward compatible with 802.3at PoE+ PSE |
| Тип питания PoE | 802.3bt End-span Mid-span |
| Выходная мощность PoE | Per port 48V ~ 54VDC 802.3bt Type-4 mode: maximum 95 watts Legacy mode: maximum 95 watts Force mode: maximum 95 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts |
| Назначение контактов питания | End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) 802.3bt/UPoE: 1/2(-), 3/6(+),4/5(+), 7/8(-) |
| PoE Power Budget | Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
| PoE Ability PD @ 12.5 watts | 8 units |
| PoE Ability PD @ 25 watts | 8 units |
| PoE Ability PD @ 51 watts | 6 units |
| PoE Ability PD @ 71 watts | 4 units |
| PoE Management Functions | |
| PoE System Management | PoE Port status monitoring Total PoE power budget control PoE usage threshold and temperature threshold |
| Enhanced PoE Mode | Standard/Legacy/Force |
| PoE Device Live Detection | Per port remote PD IP address 4 actions None PD reboot PR reboot and alarm Аварийный сигнал |
| PoE Power Recycling | Daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Max. 200 meters |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 128 VLAN interfaces |
| Таблица маршрутов | Max. 128 routing entries Max. 4K H/W routing table entries |
| Протоколы маршрутизации | IPv4 RIPv1/v2 IPv4 OSPFv2 IPv4 hardware static routing IPv6 OSPFv3 IPv6 hardware static routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Зеркалирование порта | TX/RX/both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP (GARP VLAN Registration Protocol) Up to 4K VLAN groups, out of 4096 VLAN IDs |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol BPDU Guard |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Supports 6 trunk groups with 4 ports per trunk group |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support IPv4 IGMP Snooping port filtering Supports 255 IGMP groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 nodes Recovery time <50ms @ 16 nodes Supports major ring and sub-ring |
| Синхронизация | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
| Управление полосой пропускания | Per port bandwidth control Ingress: 500Kb~1000Mbps Egress: 500Kb~1000Mbps |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
| Безопасность | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv1/SSHv2, TLS1.2, SNMP v3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET CloudViewer app |
| Управление событиями | Remote syslog System log SMTP |
| ONVIF | ONVIF device discovery ONVIF device monitoring Floor map |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gb/s Ethernet (IGS-6325-8UP2S2X) IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1058 RIP v1 RFC 2453 RIP v2 RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 FRC 3810 MLD v2 RFC 2328 OSPF v2 RFC 2740 OSPF v3 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Эксплуатационные условия | |
| Рабочие условия | Temperature: -40 ~ 75 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
| Условия хранения | Temperature: -40 ~ 85 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
