Артикул:
IGS-6325-4UP2X
Характеристики
Полное наименование:
—

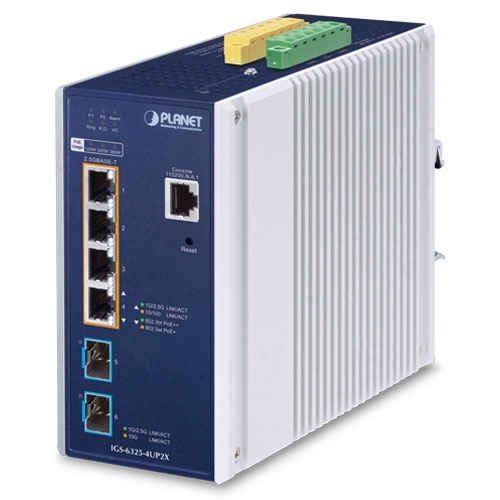

Промышленный управляемый коммутатор на DIN-рейку уровня 3 Planet IGS-6325-4UP2X (IP30, DIN-рейка), 4 порта 2.5GBASE-T PoE++ (802.3bt) + 2 порта 10G SFP+, бюджет PoE 360W, режимы 802.3bt/UPoE/Force, DIDO, ERPS Ring, 1588 PTP TC, Modbus TCP, ONVIF, аппаратный L3 RIP, OSPFv2/v3, CloudNMS, NMS controller, MQTT, поддержка 1000X, 2.5G и 10G SFP+.
Срок гарантии
—
12 мес.
Рабочая температура, °C
—
-40 ~ 75
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор сетевой Planet IGS-6325-4UP2X — это промышленный управляемый L3 PoE++ Ethernet-коммутатор, предназначенный для обеспечения высокоскоростной передачи данных и питания устройств по технологии Power over Ethernet (PoE) в промышленных и корпоративных сетях. Он оснащён четырьмя портами 2.5GBASE-T с поддержкой стандарта IEEE 802.3bt PoE++ и двумя портами 10GBASE-X SFP+, что обеспечивает гибкость в выборе типов подключения и скорости передачи данных.
Ключевые технические особенности коммутатора включают:
- Поддержка PoE++ стандарта IEEE 802.3bt Type-4: каждый из четырёх портов PoE может обеспечивать до 95 Вт мощности, что позволяет питать устройства с высоким энергопотреблением, такие как PTZ-камеры, точки доступа Wi-Fi, информационные киоски и системы цифрового вывески.
- Гибкие режимы питания PoE: коммутатор поддерживает пять различных режимов питания PoE, включая 90-ваттный режим 802.3bt PoE++ и 4-парный принудительный режим, что обеспечивает совместимость с различными типами PoE-устройств и позволяет решать проблемы несовместимости в полевых условиях.
- Интеллектуальная проверка состояния подключённых устройств: функция PD Alive Check позволяет в реальном времени отслеживать статус подключённых PoE-устройств и автоматически перезагружать порт в случае его сбоя, повышая надёжность сети.
- Поддержка протокола ONVIF: обеспечивает эффективное централизованное управление IP-устройствами видеонаблюдения, позволяя легко обнаруживать и управлять совместимыми устройствами в сети.
- Поддержка протокола Modbus TCP: позволяет интегрировать коммутатор в системы SCADA и другие системы сбора данных на производственных объектах, обеспечивая удалённый мониторинг и управление.
- Резервирование кольца и быстрая восстановление: поддержка технологии G.8032 ERPS и Multiple Spanning Tree Protocol (MSTP) обеспечивает быстрое восстановление сети в случае сбоев, минимизируя время простоя.
- Поддержка протокола IEEE 1588v2 PTP: обеспечивает точную синхронизацию времени в промышленных вычислительных сетях, что важно для приложений, требующих высокой точности временных меток.
- Управление через консоль, веб-интерфейс и SNMP: предоставляет гибкие возможности для настройки и мониторинга коммутатора, обеспечивая удобство эксплуатации и управления сетью.
Области применения коммутатора Planet IGS-6325-4UP2X включают:
- Промышленные предприятия: для организации надёжных и высокоскоростных сетей, обеспечивающих питание и передачу данных для различных устройств, включая камеры видеонаблюдения, точки доступа Wi-Fi и системы автоматизации.
- Корпоративные сети: для построения эффективных и масштабируемых сетевых инфраструктур, поддерживающих высокоскоростную передачу данных и питание PoE-устройств.
- Системы видеонаблюдения: для централизованного управления и питания IP-камер, обеспечивая их надёжную работу и интеграцию с другими системами безопасности.
- Системы автоматизации зданий: для подключения и питания различных устройств автоматизации, таких как сенсоры, контроллеры и исполнительные механизмы.
Преимущества коммутатора Planet IGS-6325-4UP2X включают:
- Высокая мощность PoE: возможность подачи до 95 Вт на каждый порт PoE позволяет питать устройства с высоким энергопотреблением без необходимости в дополнительных источниках питания.
- Гибкость подключения: наличие портов 2.5GBASE-T и 10GBASE-X SFP+ обеспечивает совместимость с различными типами кабелей и оптических модулей, позволяя адаптировать сеть под конкретные требования.
- Надёжность и устойчивость: прочный металлический корпус с защитой IP30 и широкий диапазон рабочих температур от -40 до 75°C обеспечивают стабильную работу в сложных промышленных условиях.
- Интеллектуальные функции управления: поддержка функций, таких как PoE-расписание, интеллектуальная проверка состояния устройств и управление через различные интерфейсы, упрощают эксплуатацию и повышают эффективность сети.
Коммутатор Planet IGS-6325-4UP2X — это надёжное и высокопроизводительное решение для построения промышленных и корпоративных сетей, требующих высокой мощности PoE, гибкости подключения и устойчивости к внешним воздействиям. Его функциональность и надёжность делают его идеальным выбором для обеспечения эффективной работы современных сетевых инфраструктур.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |

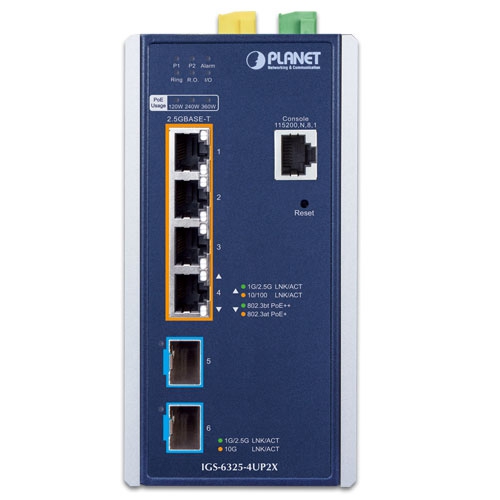

| Порты медного типа | 4 2.5GBASE-T RJ45 auto negotiation port Supports 2.5G/1G/100/10Mbps data rate |
| Порты SFP+ | 2 10GBASE-SR/LR SFP+ slots Backward compatible with 1000BASE-SX/LX/BX and 2500BASE-X SFP transceivers |
| PoE Injector Ports | 4 ports with 802.3bt PoE++ injector function, from Port-1 to Port-4 |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |

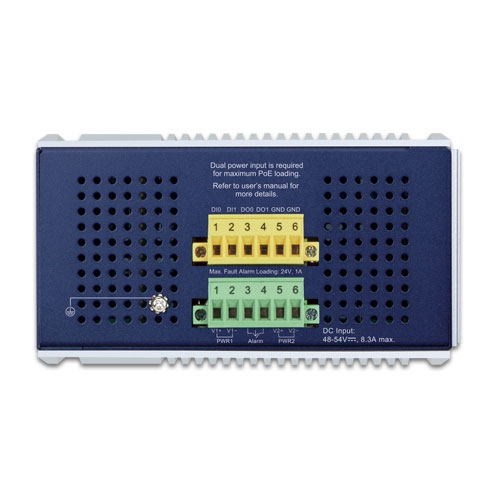

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for Alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24VDC |
| Digital Input (DI) | 2 digital inputs: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24VDC, 10mA max. |
| Digital Output (DO) | 2 digital outputs: Open collector to 24VDC, 100mA |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail or wall-mount |
| SDRAM | 512Mbytes |
| Флэш-память | 64Mbytes |
| Габариты (Ш x Г x В) | 76 x 135 x 152 mm |
| Вес | 1,319g |
| Требования к питанию | DC 48V-54V, 8.3A max. |
| Потребляемая мощность | 48VDC Input: Max. 8.9 watts/30.4 BTU (Idle) Max. 379 watts/1293.2 BTU (Full load) 54VDC Input: Max. 9.2 watts/31.4 BTU (Idle) Max. 381 watts/1300 BTU (Full load) |
| Защита от ЭСР (ESD) | Contact 4KVDC; Air 8KVDC |
| Защита от импульсных перенапряжений | 2KVDC |
| Индикаторы LED | System: Power 1 (Green), Power 2 (Green) Alarm (Red) Ring (Green), Ring Owner (Green) DI/DO (Red) PoE Usage: 120W/240W/360W (Amber) Per 10/100/1G/2.5GBASE-T RJ45 Port: Data LED: 1G/2.5G LNK/ACT (Green) 10/100 LNK/ACT (Amber) PoE LED: IEEE 802.3bt Mode (Green) IEEE 802.3at Mode (Amber) Per 1G/2.5G/10GBASE-X SFP+ Port: 1G/2.5Gbps LNK/ACT (Green) 10Gbps LNK/ACT (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 60Gbps/non-blocking |
| Пропускная способность | 44.462Mpps@64Bytes |
| Таблица адресов | 8K entries, automatic source address learning and aging |
| Общий буфер данных | 32Mbits |
| Jumbo Frame | 10K bytes |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Питание по Ethernet | |
| PoE Стандарт | IEEE 802.3bt PoE++ Type-4 |
| Тип питания PoE | End-span Mid-span BT |
| Назначение контактов питания | 802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) 802.3at/PoE: End-span: 1/2(-), 3/6(+) 802.3at/PoE: Mid-span: 4/5(+), 7/8(-) |
| Выходная мощность PoE | Per port 48V ~ 54VDC -802.3bt Type-4 mode: maximum 95 watts -End-span mode: maximum 36 watts -Mid-span mode: maximum 36 watts -Force mode: maximum 95 watts |
| PoE Power Budget | Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
| Number of 90W 802.3bt Type-4 PDs | 4 |
| Number of 60W 802.3bt Type-3 PDs | 4 |
| Number of 30W 802.3at Type-2 PDs | 4 |
| PoE Management Functions | |
| Enhanced PoE Mode | Standard/Legacy/Force |
| PoE Management | PD Alive Check Scheduled Power Recycling PoE Schedule PoE Usage Monitoring PoE Extension |
| Active PoE Device Live Detection | Yes |
| PoE Power Recycling | Yes, daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Yes, max. up to 160 meters |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 32 VLAN interfaces |
| Таблица маршрутов | Max. 32 static routing entries Max. 1K routing table entries |
| Протоколы маршрутизации | IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 hardware static routing IPv6 hardware static routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000/2500Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display of each port’s speed duplex mode, link status, flow control status, auto-negotiation status and trunk status |
| Зеркалирование порта | TX/RX/Both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tagged VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP Subnet-based VLAN MVR (Multicast VLAN registration) GVRP Up to 4K VLAN groups, out of 4095 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Max. 3 trunk groups with max. 6 ports per trunk group |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Supports 7 MSTP instances BPDU Guard, BPDU filtering and BPDU transparent Root Guard |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Supports 255 IGMP groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 10Kbps~13128Mbps Egress: 10Kbps~13128Mbps |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 nodes Recovery time < 50ms @ 16 nodes Supports Major ring and sub-ring |
| Синхронизация | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching: Port number 802.1p priority 802.1Q VLAN tag DSCP/ToS field in IP packet |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
| Безопасность | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLS v1.2, SNMPv3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET CloudViewer app |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A CE: EN55032 EN55035 |
| Тестирование стабильности | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10GBASE-X IEEE 802.3bz 2.5/5GBASE-T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
| Эксплуатационные условия | |
| Рабочие условия | -40 ~ 75 °C |
| Условия хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
