Артикул:
IGS-6325-24UP4X
Характеристики
Полное наименование:
—
Промышленный управляемый коммутатор PoE уровня 3 Planet IGS-6325-24UP4X (IP30, 19" стоечный), 24 порта 10/100/1000T PoE++ (95W 802.3bt) + 4 порта 10G SFP+, -40...+75°C, бесшумный дизайн, бюджет PoE 1440W, режимы 802.3bt/UPoE/Force, питание 48~54V DC (двойное), DIDO, ERPS Ring, 1588, Modbus TCP, ONVIF, аппаратный L3 RIP, OSPFv2/v3, CloudNMS, NMS controller, MQTT, поддержка 1000X, 2.5G и 10G SFP+.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

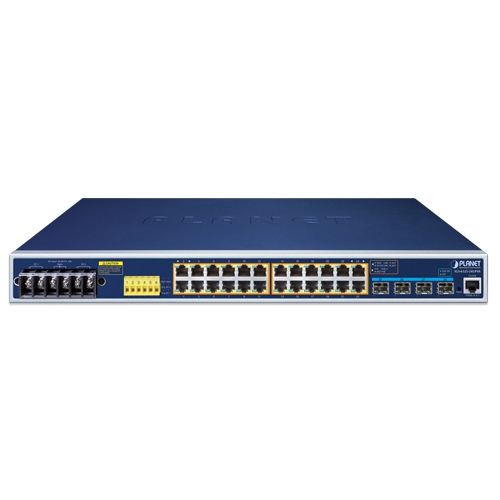

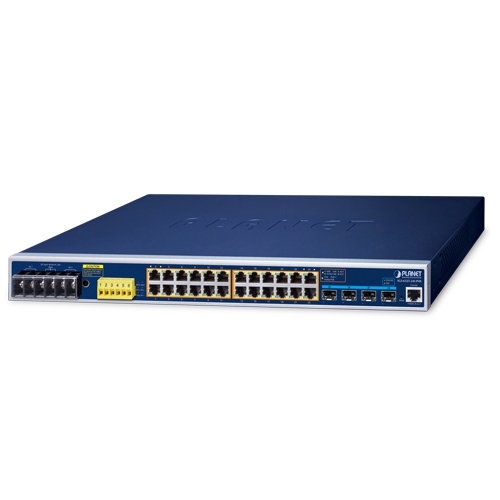

Коммутатор PLANET IGS-6325-24UP4X представляет собой промышленное управляемое устройство уровня 3 с 24 портами 10/100/1000BASE-T, поддерживающими технологию PoE++ (IEEE 802.3bt), и 4 слотами SFP+ для 10-гигабитных оптических модулей. Каждый порт PoE++ способен обеспечивать до 95 Вт мощности, что позволяет подключать и питать устройства с высокой потребностью в энергии, такие как PTZ-камеры, точки доступа Wi-Fi и системы цифровых вывесок.
Корпус устройства выполнен в формате 1U и предназначен для монтажа в 19-дюймовую стойку, что обеспечивает компактность и удобство установки в ограниченных пространствах. Рабочий диапазон температур от -40 до 75 градусов Цельсия гарантирует надежную эксплуатацию в суровых промышленных условиях.
Коммутатор оснащен четырьмя слотами SFP+ для 10-гигабитных оптических модулей, обеспечивая высокоскоростные соединения с серверами и другими коммутаторами. Поддержка динамической маршрутизации OSPFv2, OSPFv3 и RIPv2 позволяет эффективно управлять трафиком в сложных сетевых инфраструктурах. Технология кольца ERPS (ITU G.8032) обеспечивает быстрое восстановление сети в случае сбоев, минимизируя время простоя.
Интеллектуальные функции PoE, такие как мониторинг состояния подключенных устройств (PD Alive Check), планирование питания (PoE Schedule) и управление потреблением энергии, способствуют повышению энергоэффективности и упрощают управление сетью. Поддержка протокола Modbus TCP/IP позволяет интегрировать коммутатор в системы SCADA и HMI для удаленного мониторинга и управления.
Для обеспечения безопасности сети предусмотрены функции защиты от DoS-атак, фильтрации MAC-адресов и контроля доступа на основе 802.1x. Поддержка протокола IEEE 1588v2 (PTP) обеспечивает точную синхронизацию времени в распределенных системах.
Коммутатор IGS-6325-24UP4X идеально подходит для применения в промышленных автоматизированных системах, где требуется надежная передача данных и питание устройств через Ethernet-кабель. Его возможности по динамической маршрутизации и быстрой восстановлению сети делают его эффективным решением для построения устойчивых и высокоскоростных промышленных сетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 24 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Слоты SFP+ | 4 10GBASE-SR/LR SFP+ interfaces (Port-25 to Port-28) Backward compatible with 1G/2.5GBASE-SX/LX/BX SFP transceivers |
| PoE Injector Port | 24 ports with 802.3bt PoE++ injector function from Port-1 to Port-24 |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Защита от ЭСР (ESD) | Contact 4KVDC; Air 8KVDC |
| Разъём | 6-contact barrier terminal block for power input Contact 1/2 for Power 1, Contact 3/4 for fault alarm, Contact 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 0 & 1, Pin 3/4 for DO 0 & 1, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 3A @ 24V DC |
| Digital Input (DI) | 2 digital input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24VDC, 10mA max. |
| Digital Output (DO) | 2 digital output (DO): Open collector to 24V DC, 100mA max. |
| Корпус | IP30 metal case |
| Монтаж | Rack-mount kit |
| SDRAM | 512Mbytes |
| Флэш-память | 64Mbytes |
| Габариты (Ш x Г x В) | 443.7 x 301.5 x 44 mm, 1U height |
| Вес | 4,051g |
| Требования к питанию | Dual 48~54V DC, 32A max. |
| Потребляемая мощность | 52VDC Input: No Loading: 20.74W/70.8BTU/hr; Full Loading: 1,522W/5,262.9BTU/hr 54VDC Input: No Loading: 20.78W/70.9BTU/hr; Full Loading: 1,522W/5,193.3BTU/hr |
| Индикаторы LED | System: DC 1 (Green) DC 2 (Green) Alarm (Red) Ring (Green) Ring Owner (Green) DIDO (Red) 10/100/1000T RJ45 PoE++ Interfaces (Port 1 to Port 24): bt PoE++ (Green) af/at PoE (Amber) 1000 LNK/ACT (Green) 100 LNK/ACT (Amber) 1G/2.5G/10Gbps Fiber Interfaces (Port 25 to Port 28): 1G/2.5Gbps LNK/ACT (Green) 10Gbps LNK/ACT (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 128Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 95.2Mpps@ 64 bytes packet |
| Таблица адресов | 16K entries, automatic source address learning and aging |
| Общий буфер данных | 32M bits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 10K bytes |
| Power Over Ethernet | |
| PoE Стандарт | IEEE 802.3bt PoE++ Type-4 |
| Тип питания PoE | End-span Mid-span BT |
| Выходная мощность PoE | Per port 48V ~ 54VDC 802.3bt Type-4 mode: maximum 95 watts 802.3bt Type-3 mode: maximum 60 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts Force mode: maximum 95 watts |
| Назначение контактов питания | 802.3bt/UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) 802.3at PoE: End-span: 1/2(-), 3/6(+) 802.3at PoE: Mid-span: 4/5(+), 7/8(-) |
| PoE Power Budget | Single power input: 720W maximum (depending on power input) Dual power input: 1,440W maximum (depending on power input) Note: The DC voltage of the dual power input must match, such as dual 54V. |
| Number of 90W 802.3bt Type-4 PDs | 16 |
| Number of 60W 802.3bt Type-3 PDs | 24 |
| Number of 30W 802.3at Type-2 PDs | 24 |
| PoE Management Functions | |
| Enhanced PoE Mode | Standard/Legacy/Force |
| PoE Management | PD Alive Check Scheduled Power Recycling PoE Schedule PoE Usage Monitoring PoE Extension |
| Active PoE Device Live Detection | Yes |
| PoE Power Recycling | Yes, daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Yes, max. up to 160 meters |
| Layer 3 Function | |
| IP-интерфейсы | Max. 128 VLAN interfaces |
| Таблица маршрутов | Max. 128 static routing entries Max. 4K routing table entries |
| Протоколы маршрутизации | IPv4 RIPv1/v2 dynamic routing IPv4 OSPFv2 dynamic routing IPv6 OSPFv3 dynamic routing IPv4 hardware static routing IPv6 hardware static routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Зеркалирование порта | TX / RX / Both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP (GARP VLAN Registration Protocol) Up to 4K VLAN groups, out of 4096 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Supports 14 trunk groups with 16 ports per trunk group |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Supports 7 MSTP instances BPDU Guard, BPDU filtering and BPDU transparent Root Guard |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Up to 2K multicast groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping IPv6 MLD querier mode support Up to 512 multicast groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 10Kbps~13000Mbps Egress: 100Kbps~13000Mbps |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 nodes Recovery time < 50ms @ 16 nodes Supports Major ring and sub-ring |
| Синхронизация | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
| Безопасность | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLSv1.2, SNMP v3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET CloudViewer app |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB IEEE 802.1X PAE RFC 4293 IP MIB RFC 4836 MAU-MIB LLDP PowerEthernet MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A CE: EN55032 EN55035 |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gigabit Ethernet IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az Energy-Efficient Ethernet IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 RFC 2328 OSPF v2 RFC 5340 OSPF v3 RFC 2453 RIP v2 ITU-T G.8032 ERPS Ring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
