Артикул:
IGS-6325-16T4S
Характеристики
Полное наименование:
—
Промышленный управляемый коммутатор Ethernet уровня 3 Planet IGS-6325-16T4S (IP30), 16 портов 10/100/1000T + 4 порта 1G/2.5G SFP, -40...+75°C, питание 9~48V DC (двойное), 2xDI, 2xDO, ERPS Ring, 1588 PTP TC, Modbus TCP, аппаратный L3 OSPFv2 и статическая маршрутизация IPv4/IPv6, CloudNMS, NMS controller, MQTT, поддержка 100FX, 1000X и 2.5G SFP.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

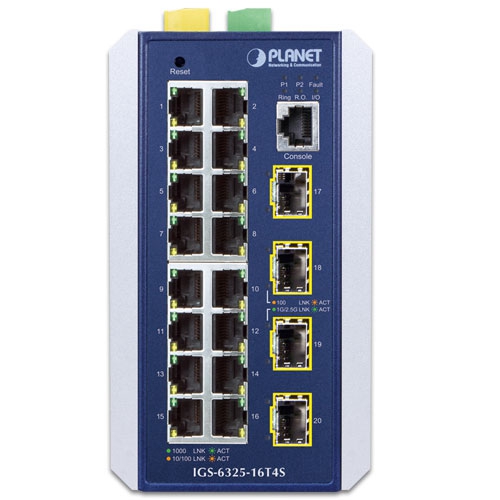

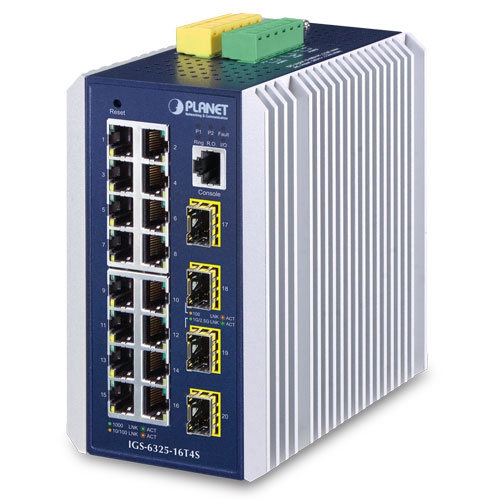

Коммутатор PLANET IGS-6325-16T4S представляет собой промышленный управляемый Layer 3 коммутатор, оснащённый 16 портами 10/100/1000BASE-T RJ45 и 4 слотами SFP для подключения оптоволоконных модулей. Устройство предназначено для эксплуатации в суровых промышленных условиях, обеспечивая надёжную и высокоскоростную передачу данных в различных сетевых инфраструктурах.
Ключевые технические особенности коммутатора включают:
- Управление на уровне Layer 3: поддержка статической маршрутизации IPv4/IPv6 и динамической маршрутизации OSPFv2, что позволяет эффективно управлять трафиком между различными сегментами сети.
- Технология кольцевой защиты: интеграция с ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) обеспечивает быстрое восстановление сети при сбоях, минимизируя время простоя.
- Повышенные меры безопасности: поддержка протоколов SSHv2 и TLS v1.2 для защиты от киберугроз, а также функции Modbus TCP для интеграции с системами SCADA и HMI на производственных объектах.
- Поддержка протокола IEEE 1588: обеспечивает точную синхронизацию времени в промышленных вычислительных сетях, что критично для приложений, требующих высокой точности временных меток.
- Двойное питание: наличие двух входов питания (DC 9~48V и AC 24V) с защитой от обратной полярности гарантирует бесперебойную работу устройства в случае отказа одного из источников питания.
- Цифровые входы и выходы: два цифровых входа и два цифровых выхода для интеграции с внешними системами сигнализации и мониторинга, что повышает уровень автоматизации и безопасности на объекте.
- Устойчивость к внешним воздействиям: корпус IP30 и рабочий диапазон температур от -40 до 75°C позволяют устанавливать коммутатор в различных промышленных средах, включая зоны с повышенным уровнем пыли и температурными колебаниями.
Области применения коммутатора IGS-6325-16T4S включают:
- Промышленные предприятия: для организации надёжных и защищённых сетевых соединений между различными производственными подразделениями и системами автоматизации.
- Метрополитенские сети: для обеспечения высокоскоростной передачи данных между различными объектами городской инфраструктуры, такими как станции, депо и диспетчерские центры.
- Системы видеонаблюдения: для передачи видеопотоков с камер наблюдения на центральные серверы или системы хранения данных, требующие высокой пропускной способности и надёжности.
- Сетевые решения для дата-центров: для организации эффективной маршрутизации и управления трафиком между различными сегментами сети в условиях высокой плотности подключений.
Преимущества коммутатора IGS-6325-16T4S включают:
- Компактные размеры: возможность установки в ограниченных пространствах, что упрощает интеграцию в существующие инфраструктуры без необходимости значительных изменений в планировке.
- Гибкость подключения: поддержка различных типов соединений, включая медные и оптоволоконные порты, что позволяет адаптировать устройство под конкретные требования сети.
- Высокая надёжность: наличие функций резервирования и защиты от внешних воздействий обеспечивает бесперебойную работу устройства в сложных эксплуатационных условиях.
- Совместимость с промышленными протоколами: поддержка Modbus TCP и других протоколов облегчает интеграцию с существующими системами автоматизации и мониторинга на предприятии.
Коммутатор PLANET IGS-6325-16T4S является надёжным решением для организации высокоскоростных и защищённых сетевых соединений в промышленных и городских инфраструктурах, обеспечивая гибкость, надёжность и безопасность передачи данных.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| SFP Ports | 4 100/1000/2500BASE-X SFP slot interfaces (Port-17 to Port-20) Compatible with 100BASE-FX SFP transceiver |
| Порты SFP+ | N/A |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| SDRAM | 512Mbytes |
| Флэш-память | 64Mbytes |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |

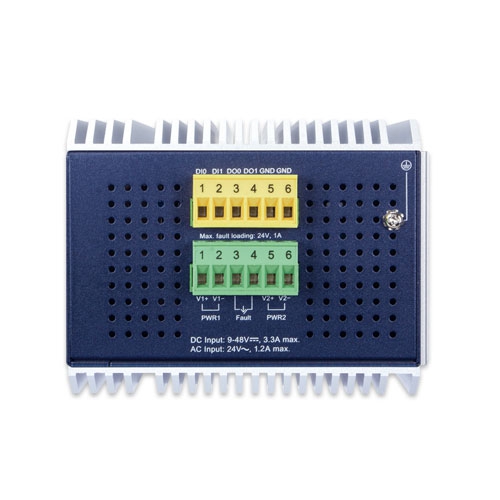

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Digital Input (DI) | 2 digital input: Level 0: -24~2.1V (±0.1V) Level 1: 2.1~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital Output (DO) | 2 digital output: Open collector to 24VDC, 100mA |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail or wall mounting |
| Габариты (Ш x Г x В) | 76.8 x 107.3 x 152 mm |
| Вес | 1,168g |
| Требования к питанию | DC 9~48V, 3.3A max. AC 24V, 1.2A max. |
| Потребляемая мощность | DC input: Max. 9.12 watts/32BTU (system on) Max. 26.04 watts/89 BTU (Full loading) AC 24V input: Max. 12 watts/41BTU (system on) Max. 29 watts/99 BTU (Full loading) |
| Защита от ЭСР (ESD) | 6KV DC |
| Защита от импульсных перенапряжений | 4KV DC |
| Индикаторы LED | System: Power 1 (Green), Power 2 (Green) Fault Alarm (Red) Ring (Green), Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 Port: 1000Mbps LNK/ACT (Green) 10/100Mbps LNK/ACT (Amber) Per SFP Port: 1G/2.5G LNK/ACT (Green) 100Mbps LNK/ACT (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 52Gbps/non-blocking |
| Пропускная способность | 38.69Mpps@64Bytes |
| Таблица адресов | 32K entries, automatic source address learning and aging |
| Общий буфер данных | 16Mb |
| Jumbo Frame | 10K bytes |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 128 VLAN interfaces |
| Таблица маршрутов | Max. 128 static routing entries Max. 4000 dynamic routing entries |
| Протоколы маршрутизации | IPv4 hardware static routing IPv6 hardware static routing OSPFv2 dynamic routing |
| Layer 2 Management Functions | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto-negotiation status, trunk status |
| Зеркалирование порта | TX/RX/Both Many-to-1 monitor |
| VLAN | 802.1Q tagged VLAN Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN IP Subnet-based VLAN MVR (Multicast VLAN registration) GVRP Up to 4K VLAN groups, out of 4095 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk 14 trunk groups with 16 port per trunk group |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Supports 255 IGMP groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping, IPv6 MLD querier mode support Supports 255 MLD groups |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: - MAC Address - IP Address - Ethertype - Protocol Type - VLAN ID - DSCP - 802.1p Priority Up to 512 entries |
| Управление полосой пропускания | Per port bandwidth control Ingress: 100Kbps~1000Mbps Egress: 100Kbps~1000Mbps |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching: - Port number - 802.1p priority - 802.1Q VLAN tag - DSCP/ToS field in IP packet |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Supports Major ring and sub-ring Recovery time < 10ms @ 3 units Recovery time < 50ms @ 16 units |
| Синхронизация | IEEE 1588v2 PTP(Precision Time Protocol) - Peer-to-peer transparent clock - End-to-end transparent clock |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLS v1.2, SNMPv3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility |
| SNMP MIBs | RFC 1213 MIB-II RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A CE: EN55032 EN55035 |
| Тестирование стабильности | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) RFC 768 UDP RFC 793 TCP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Эксплуатационные условия | |
| Рабочие условия | -40 ~ 75 °C |
| Условия хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
