Артикул:
IGS-5225-8P2T2S
Характеристики
Полное наименование:
—

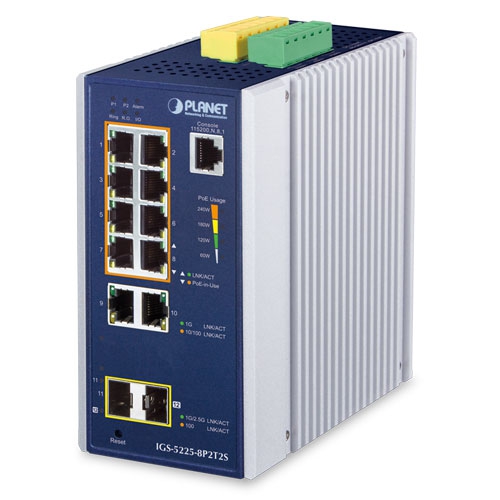

Промышленный управляемый коммутатор на DIN-рейку уровня 2+/4 Planet IGS-5225-8P2T2S (IP30), 8 портов 1000T PoE+ (802.3at) + 2 порта 10/100/1000T + 2 порта 1G/2.5G SFP, -40...+75°C, питание 48~54V DC (двойное), DIDO, ERPS Ring, 1588, Modbus TCP, ONVIF, CloudNMS, NMS controller, MQTT, поддержка 100FX, 1000X и 2.5G SFP.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PLANET IGS-5225-8P2T2S представляет собой промышленное управляемое устройство уровня L2+, предназначенное для обеспечения надежной и эффективной передачи данных в сложных условиях эксплуатации. Он оснащен 8 портами 10/100/1000BASE-T с поддержкой PoE+ (IEEE 802.3at), двумя портами 10/100/1000BASE-T и двумя портами SFP для подключения оптоволоконных линий связи. Корпус устройства выполнен из алюминия с защитой IP30, что обеспечивает его устойчивость к внешним воздействиям и возможность монтажа в промышленных средах.
Ключевыми техническими особенностями коммутатора являются:
- Поддержка PoE+ (IEEE 802.3at): каждый из 8 PoE+ портов способен обеспечивать питание до 36 Вт, что позволяет подключать устройства с повышенным потреблением энергии, такие как PTZ-камеры или точки доступа Wi-Fi.
- Интеллектуальная функция Alive Check: позволяет в реальном времени отслеживать состояние подключенных PoE-устройств и автоматически перезагружать порт в случае его сбоя, повышая общую надежность системы.
- Функция PoE Schedule: позволяет планировать включение и отключение питания PoE на каждом порту в заданные временные интервалы, способствуя экономии энергии и продлению срока службы подключенных устройств.
- Поддержка технологии резервного кольца ERPS (Ethernet Ring Protection Switching): обеспечивает быстрое восстановление сети при возникновении сбоев, минимизируя время простоя критически важных приложений.
- Управление через веб-интерфейс, CLI и SNMP: предоставляет гибкие возможности для мониторинга и настройки устройства, соответствуя различным требованиям пользователей.
Коммутатор IGS-5225-8P2T2S идеально подходит для применения в промышленных автоматизированных системах, где требуется надежная передача данных и питание PoE для устройств видеонаблюдения, точек доступа Wi-Fi и других сетевых устройств. Его возможности по резервированию и интеллектуальному управлению PoE делают его эффективным решением для обеспечения бесперебойной работы критически важных приложений в сложных эксплуатационных условиях.
Среди преимуществ устройства можно отметить:
- Высокая степень защиты: корпус с защитой IP30 и широкий диапазон рабочих температур от -40 до 75°C обеспечивают надежную работу в различных промышленных средах.
- Гибкость подключения: наличие портов SFP позволяет интегрировать коммутатор в существующие оптоволоконные сети, обеспечивая высокоскоростную передачу данных на большие расстояния.
- Интеллектуальные функции PoE: автоматический контроль состояния подключенных устройств и возможность планирования питания способствуют эффективному управлению энергопотреблением и повышению надежности системы.
Коммутатор PLANET IGS-5225-8P2T2S обеспечивает высокую производительность и надежность, соответствуя требованиям современных промышленных сетевых инфраструктур и способствуя эффективному решению задач в области автоматизации и видеонаблюдения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 10 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| SFP Fiber Ports | 2 100/1000/2500BASE-X SFP interfaces (Ports11 to 12) |
| PoE Injector Ports | 8 ports with 802.3at/af PoE injector function (Ports1 to 8) |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| ОЗУ | 128MBytes |
| Флэш-память | 64MBytes |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Защита от ЭСР (ESD) | 6KV DC |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail kit and wall-mount kit |
| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| Digital Input | 2 digital input (DI) Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital Output | 2 digital output (DO) Open collector to 24V DC, 100mA max. |
| Габариты (Ш x Г x В) | 76.8 x 107.3 x 152 mm |
| Вес | 1128g |
| Требования к питанию | Dual 48~54V DC (>51V DC for PoE+ output recommended) |
| Потребляемая мощность | Max. 6.48 watts/22.1BTU (Power on without any connection) Max.263 watts/896.8BTU (Full loading with PoE function) |
| Индикатор LED | System: Power 1 (Green) Power 2 (Green) Fault Alarm (Red) Ring (Green) Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 PoE+ Ports: PoE-in-Use (Amber) LNK/ACT (Green) Per 10/100/1000T RJ45Ports: 1000 LNK/ACT (Green) 100 LNK/ACT (Amber) Per SFP Interface: 10/100 LNK/ACT (Amber) 1G/2.5G LNK/ACT (Green) |
| Switching | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 30Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 22.32Mpps@ 64 bytes packet |
| Таблица адресов | 8K entries, automatic source address learning and aging |
| Общий буфер данных | 4Mbits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 9K bytes |
| Power Over Ethernet | |
| PoE Стандарт | IEEE 802.3at Power over Ethernet Plus/PSE Backward compatible with 802.3af Power over Ethernet |
| Тип питания PoE | End-span |
| Выходная мощность PoE | IEEE 802.3af Standard Per port 48V~51V DC (depending on the power supply), max. 15.4 watts IEEE 802.3at Standard Per port 52V~54V DC (depending on the power supply), max. 36 watts |
| Назначение контактов питания | 1/2(+), 3/6(-) |
| PoE Power Budget | 48V Power input 125W maximum (depending on power input) 52~54V Power input 240W maximum (depending on power input) |
| Max. Number of Class 2 PDs | 8 |
| Max. Number of Class 3 PDs | 8 |
| Max. Number of Class 4 PDs | 8 |
| PoE Management Functions | |
| Active PoE Device Alive Detection | Yes |
| PoE Power Recycling | Yes, daily or predeinded schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Yes, max. 160 to 200 meters |
| PoE System Management | System PoE Admin control Total PoE power budget control PoE Legacy mode Over-temperature threshold alarm PoE usage threshold alarm |
| PoE Port Management | Port Enable/Disable/Schedule Port Priority |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 8 VLAN interfaces |
| Таблица маршрутов | Max. 32 routing entries |
| Протоколы маршрутизации | IPv4 software static routing IPv6 software static routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Power saving mode control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Зеркалирование порта | TX / RX / Both Many-to-1 monitor |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN VLAN Translation Voice VLAN MVR (Multicast VLAN Registration) GVRP Up to 4K VLAN groups, out of 4094 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Supports 6 trunk groups with 4 ports per trunk group |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Up to 255 multicast groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping IPv6 MLD querier mode support Up to 255 multicast groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 500Kb~1000Mbps Egress: 500Kb~1000Mbps |
| RING | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms |
| Синхронизация | IEEE 1588v2 PTP(Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 256 entries |
| Безопасность | Port Security IP source guard Dynamic ARP inspection Command line authority control based on user level |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Switch Management | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLS v1.2, SNMPv3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote syslog System log LLDP protocol NTP PLANET Smart Discovery Utility |
| Управление событиями | Remote syslog Local system log SMTP |
| ONVIF | ONVIF device discovery ONVIF device monitoring Floor Map |
| SNMP MIBs | RFC 1213 MIB-II RFC 2863 IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3ah OAM IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 ITU-T G.8032 ERPS Ring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
