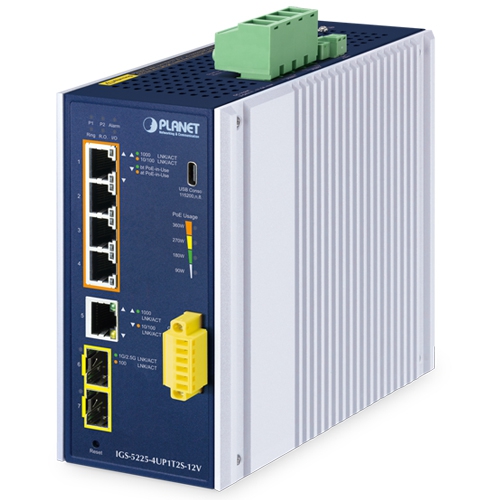

Коммутатор PLANET IGS-5225-4UP1T2S-12V представляет собой промышленное управляемое устройство уровня L2+, предназначенное для обеспечения надежной и эффективной передачи данных в сложных промышленных условиях. Он оснащен четырьмя портами 10/100/1000BASE-T с поддержкой технологии PoE++ (IEEE 802.3bt), одним дополнительным портом 10/100/1000BASE-T и двумя слотами SFP, поддерживающими скорости 100/1000/2500BASE-X. Корпус устройства выполнен из алюминия с защитой IP30, что гарантирует его устойчивость к внешним воздействиям и долговечность при эксплуатации в тяжелых условиях.
Ключевой особенностью IGS-5225-4UP1T2S-12V является поддержка технологии PoE++ с максимальной мощностью 95 Вт на каждом из четырех PoE-портов, что позволяет эффективно питать устройства с высоким потреблением энергии, такие как PTZ-камеры, точки доступа Wi-Fi и другие сетевые устройства. Общий бюджет PoE достигает 360 Вт при использовании двух источников питания, что обеспечивает гибкость в выборе источников питания и повышает надежность системы. Устройство поддерживает различные режимы PoE, включая стандартный 95-ваттный режим 802.3bt, а также режимы Legacy и Force для обеспечения совместимости с нестандартными PoE-устройствами.
Коммутатор функционирует в широком диапазоне температур от -40 до 75 градусов Цельсия, что делает его идеальным для установки в условиях с экстремальными температурами. Он поддерживает технологию кольцевого резервирования и быстрое восстановление сети, обеспечивая надежность и бесперебойную работу критически важных приложений. Для повышения безопасности и защиты от внешних угроз предусмотрены протоколы SSHv2 и TLSv1.2, а также поддержка SNMPv3 для управления устройством.
Устройство оснащено двумя слотами SFP, поддерживающими скорости 100/1000/2500BASE-X, что позволяет гибко настраивать соединения с различными типами оптоволоконных кабелей и адаптироваться к требованиям конкретной сети. Для удобства монтажа предусмотрены варианты установки на DIN-рейку и на стену, что обеспечивает гибкость при размещении устройства в ограниченных пространствах.
Коммутатор IGS-5225-4UP1T2S-12V идеально подходит для применения в промышленных автоматизированных системах, системах видеонаблюдения, беспроводных сетях и других областях, где требуется надежная передача данных и питание устройств через Ethernet-кабель. Его возможности по управлению PoE, широкие температурные диапазоны эксплуатации и гибкость в установке делают его эффективным решением для различных промышленных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |

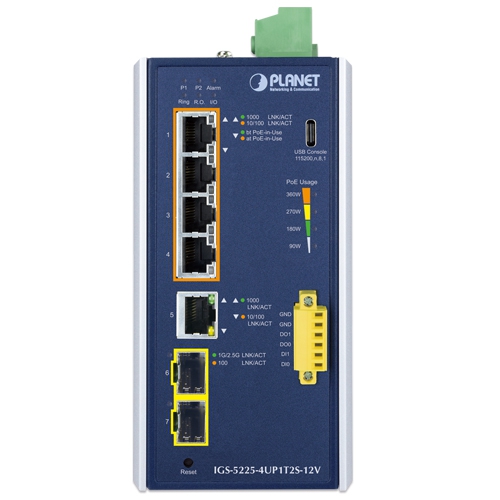

| Порты медного типа | 5 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Слоты SFP/mini-GBIC | 2 100/1000/2500BASE-X mini-GBIC SFP ports (Port 6 and Port 7) |
| Консоль | 1 x USB Type C serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail kit and wall-mount kit |

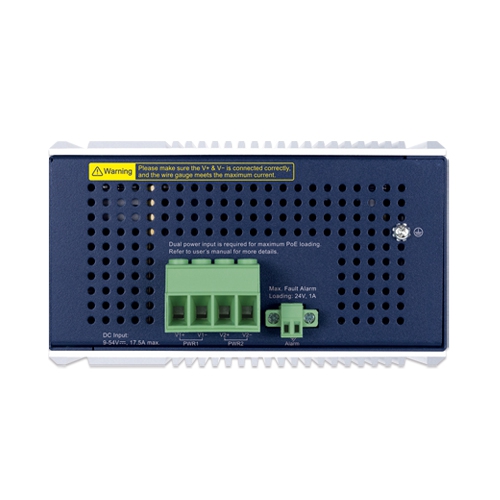

| Разъём | Removable 4-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for Power 2 Removable 2-pin terminal block for fault alarm interface Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm Relay current carry ability: 1A @ DC 24V |
| DI/DO | 2 Digital Input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input Load to 24V DC, 10mA max. 2 Digital Output (DO): Open collector to 24V DC, 100mA max. |
| Габариты (Ш x Г x В) | 76 x 135x 152 mm |
| Вес | 1400g |
| Требования к питанию | Dual 9~54V DC |
| Потребляемая мощность | Max. 7.6 watts/25.9BTU@54V DC input (System on) Max. 367.6 watts/1253.5BTU@54V DC input (Full loading with 802.3bt PoE++) |
| Защита от ЭСР (ESD) | 6KV DC |
| EFT Protection | 6KV DC |
| Индикатор LED | System: Power 1 (Green) Power 2 (Green) Alarm (Red) Ring (Green) R.O. (Ring Owner) (Green) DIDO (Red) 10/100/1000T RJ45 Ports: 1000Mbps LNK/ACT Green) 10/100Mbps LNK/ACT (Amber) 10/100/1000T RJ45 PoE++ Ports: 802.3bt PoE++-in-use x 1 (Green) 802.3at PoE-in-use x 1 (Amber) 100/1G/2.5GBASE-X SFP Interface: 1G/2.5G LNK/ACT (Green) 100 LNK/ACT (Amber) PoE Usage: 90W, 180W, 270W, 360W (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 20Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 14.8Mpps@ 64Bytes packet |
| Таблица адресов | 8K entries, automatic source address learning and aging |
| Общий буфер данных | 4Mbits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 9Kbytes |
| Power Over Ethernet | |
| PoE Стандарт | IEEE 802.3bt PoE++ PSE Backward compatible with IEEE 802.3at PoE PSE |
| Тип питания PoE | 802.3BT End-span Mid-span |
| Выходная мощность PoE | Per port 54V DC 802.3bt mode, Ports 1 to 4: maximum 95 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts |
| Назначение контактов питания | 802.3bt: 1/2(-), 3/6(+), 4/5(+), 7/8(-) End-span: 1/2(-), 3/6(+) Mid-span: 4/5(+), 7/8(-) |
| PoE Power Budget | Single power <=24V DC input: 90W maximum (depending on power input) Single power 24V~48V DC input: 180W maximum (depending on power input) Single power >=48V DC input: 240W maximum (depending on power input) Dual power <=24V DC input: 120W maximum (depending on power input) Dual power 24V~48V DC input: 240W maximum (depending on power input) Dual power >=48V DC input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
| Number of 95W 802.3bt Type-4 PDs | 3 |
| Number of 60W 802.3bt Type-3 PDs | 4 |
| Number of 802.3at PDs | 4 |
| PoE Management Functions | |
| PoE System Management | PoE Port status monitoring Total PoE power budget control PoE usage threshold and temperature threshold |
| Enhanced PoE Mode | Standard/Legacy/Force |
| PoE Device Live Detection | Per port remote PD IP address 4 actions None PD reboot PR reboot and alarm Аварийный сигнал |
| PoE Power Recycling | Daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Remote power feeding up to 100m in standard mode and 250m in extend mode |
| Layer 3 Function | |
| IP-интерфейсы | Max. 8 VLAN interfaces |
| Таблица маршрутов | Max. 32 routing entries |
| Протоколы маршрутизации | IPv4 software static routing IPv6 software static routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Port link capability control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Зеркалирование порта | TX/RX/both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE 802.1ad Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP (GARP VLAN Registration Protocol) Up to 4K VLAN groups, out of 4096 VLAN IDs |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol BPDU Guard |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Supports 3 trunk groups with 7 ports per trunk group |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/V3) snooping IPv4 IGMP querier mode support Up to 255 multicast groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping IPv6 MLD querier mode support Up to 255 multicast groups |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 nodes Recovery time <50ms @ 16 nodes Supports major ring and sub-ring. |
| Синхронизация | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
| Управление полосой пропускания | Per port bandwidth control Ingress: 100Kb~3276Mbps Egress: 100Kb~3281Mbps |
| Контроль шторма | Unicast/Multicast/Broadcast |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 512 entries |
| Безопасность | Port security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2,TLSv1.2, SNMP v3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET NMS PLANET NMSViewerPro App PLANET CloudViewerPro App |
| Управление событиями | Remote syslog System log SMTP |
| ONVIF | ONVIF device discovery ONVIF device monitoring Floor Map |
| SNMP MIBs | RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2819 RMON MIB (Group 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab Gigabit 1000T IEEE 802.3z Gigabit SX/LX IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management(CFM) IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 793 TCP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
