Артикул:
IGS-4215-8UP4X
Характеристики
Полное наименование:
—

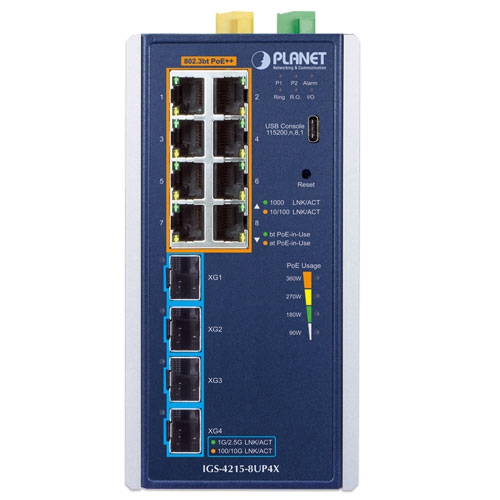

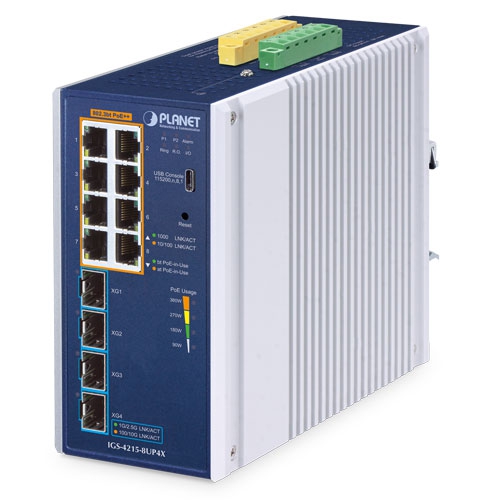

Промышленный управляемый коммутатор на DIN-рейку уровня 2+ Planet IGS-4215-8UP4X (IP30), 8 портов 10/100/1000T PoE++ (802.3bt) + 4 порта 10G SFP+, бюджет PoE 360W, режимы 802.3bt/Legacy/Force, проверка активности PD, режим Extend 250м, -40...+75°C, питание 48~54V DC (двойное), DIDO, Type-C консоль, 802.1Q VLAN, IGMP Snooping, TLS, SSH, SNMPv3, ACL, ERPS Ring, CloudNMS, NMS controller, MQTT, Modbus TCP, аппаратная статическая маршрутизация IPv4/IPv6, поддержка 100FX, 1000X, 2.5G и 10G SFP+.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PLANET IGS-4215-8UP4X представляет собой промышленное управляемое устройство уровня L2/L4, оснащённое 8 портами 10/100/1000BASE-T с поддержкой PoE++ и 4 слотами 10G SFP+. Он предназначен для эксплуатации в тяжёлых промышленных условиях, обеспечивая надёжную и эффективную работу сетевой инфраструктуры.
Ключевыми техническими особенностями IGS-4215-8UP4X являются:
- Поддержка PoE++ стандарта IEEE 802.3bt Type-4: каждый из 8 портов может обеспечивать до 95 Вт мощности, что позволяет питать устройства с высоким потреблением, такие как PTZ-камеры, точки доступа Wi-Fi и системы видеонаблюдения.
- Четыре слота 10G SFP+: обеспечивают высокоскоростное соединение с другими коммутаторами или серверами, поддерживая различные скорости передачи данных и обеспечивая гибкость в построении сети.
- Рабочий диапазон температур от -40 до 75°C: коммутатор способен функционировать в экстремальных температурных условиях, что делает его идеальным для установки в производственных помещениях, на открытых площадках и в других сложных средах.
- Поддержка технологии Ethernet Ring Protection Switching (ERPS): обеспечивает быстрое восстановление сети в случае сбоев, повышая надёжность и доступность критически важных приложений.
- Функции цифрового ввода/вывода: позволяют интегрировать внешние устройства сигнализации, такие как датчики движения или системы контроля доступа, для мониторинга состояния оборудования и своевременного реагирования на аварийные ситуации.
Области применения IGS-4215-8UP4X включают:
- Системы видеонаблюдения: обеспечивает питание и передачу данных для камер видеонаблюдения, требующих высокой мощности и надёжного соединения.
- Системы автоматизации зданий: управление освещением, отоплением и другими системами через PoE-порты.
- Промышленные сети: создание надёжной и масштабируемой сети для передачи данных между различными устройствами и системами.
Преимущества IGS-4215-8UP4X включают:
- Высокая мощность PoE: позволяет питать устройства с высоким потреблением, сокращая количество необходимых источников питания.
- Гибкость подключения: 10G SFP+ слоты обеспечивают возможность подключения к различным типам сетевой инфраструктуры.
- Надёжность: способность работать в экстремальных температурных условиях и поддержка технологий защиты от сбоев гарантируют стабильную работу сети.
- Интеграция с внешними системами: функции цифрового ввода/вывода позволяют интегрировать коммутатор с системами сигнализации и мониторинга.
Коммутатор IGS-4215-8UP4X совместим с различными устройствами, поддерживающими PoE++, и может быть интегрирован в существующие сети с использованием стандартных SFP+ модулей. Его возможности и надёжность делают его оптимальным решением для построения высокоскоростных и надёжных промышленных сетей.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (Ports 1 to 8) |
| PoE Injector Port | 8 ports with 802.3bt PoE++ injector function (Ports 1 to 8) |
| Порты SFP+ | 4 10GBASE-SR/LR SFP+ interfaces (Port XG1 to Port XG4) Backward compatible with 100M/1G/2.5GBASE-SX/LX/BX SFP transceivers |
| Консоль | 1 x USB Type C to RS232 serial port (115200,8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |

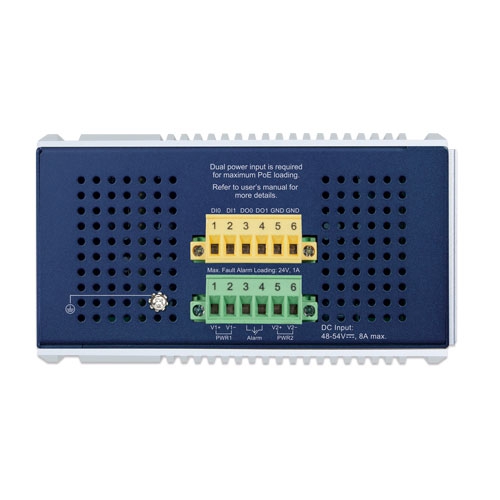

| Разъём | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V AC |
| DI, DO | 2 digital input (DI) Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24V DC, 10mA max. 2 digital output (DO) Open collector to 24V DC, 100mA max. |
| Требования к питанию | 48~54V DC, 8A (max.) |
| Power Consumption/ Dissipation | Max. 10.2 watts / 34.8BTU (system on) Max. 398.6 watts/1360.1BTU (Full loading) |
| Габариты (Ш x Г x В) | 76 x 135 x 152 mm |
| Вес | 1361g |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail kit and wall-mount ear |
| Защита от ЭСР (ESD) | Contact Discharge 6KV DC Air Discharge 8KV DC |
| LED | System: Power 1 (Green) Power 2 (Green) Alarm (Red) Ring (Green) R.O.(Green) I/O (Red) Per 10/100/1000T RJ45 PoE++ Ports: UP：1000 LNK/ACT (Green) 10/100 LNK/ACT (Amber) Down：802.3bt (Green) 802.3at (Amber) PoE Usage: 90/180/270/360W (Amber) Per 10G SFP Interface: 1G/2.5G LNK/ACT (Green) 100/10G LNK/ACT (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 96Gbps/non-blocking |
| Switch Throughput@64 bytes | 71.43Mpps @64 bytes |
| Таблица MAC-адресов | 16K entries |
| Общий буфер данных | 12Mbits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 12 Kbytes |
| Питание по Ethernet | |
| PoE Стандарт | IEEE 802.3bt PoE++ Type-4 |
| Тип питания PoE | End-span Mid-span BT |
| Назначение контактов питания | 802.3bt PoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) 802.3at PoE: End-span: 1/2(-), 3/6(+) 802.3at PoE: Mid-span: 4/5(+), 7/8(-) |
| Выходная мощность PoE | Per port 48V ~ 54VDC 802.3bt Type-4 mode: maximum 95 watts 802.3bt Type-3 mode: maximum 60 watts End-span mode: maximum 36 watts Mid-span mode: maximum 36 watts Force mode: maximum 95 watts |
| PoE Power Budget | Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
| Max. Number of 90W 802.3bt Type 4 PDs | 4 |
| Max. Number of 60W 802.3bt Type 3 PDs | 6 |
| Max. Number of 30W 802.3at Type 2 PDs | 8 |
| PoE Management Functions | |
| PoE Management | PD Alive Check Scheduled Power Recycling PoE Schedule PoE Usage Monitoring PoE Extension |
| Enhanced PoE Mode | Standard/Legacy/Force |
| Active PoE Device Live Detection | Yes |
| PoE Power Recycling | Yes, daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Yes, max. up to 250 meters |
| Функции Layer 2 | |
| Зеркалирование порта | TX/RX/Both Many-to-1 monitor Up to 4 sessions |
| VLAN | 802.1Q tagged VLAN 802.1ad Q-in-Q tunneling (VLAN stacking) Voice VLAN Protocol VLAN Private VLAN (Protected port) GVRP Management VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP and static trunk Supports 8 groups with 8 ports per trunk |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) STP BPDU Guard, BPDU Filtering and BPDU Forwarding |
| IGMP-прослушивание | IPv4 IGMP snooping v2, v3 IGMP querier Up to 256 multicast groups |
| MLD-прослушивание | IPv6 MLD snooping v2, v3, up to 256 multicast groups |
| Список контроля доступа | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE |
| QoS | 8 mapping IDs to 8 level priority queues Port number 802.1p priority DSCP/IP precedence of IPv4/IPv6 packets Traffic classification based, strict priority and WRR Ingress/Egress Rate Limit per port bandwidth control |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 450ms |
| Функции безопасности | |
| Список контроля доступа | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE Max. 256 ACL entries |
| Port Security | Built-in RADIUS client to co-operate with RADIUS server RADIUS/TACACS+ user access authentication |
| MAC Security | IP-MAC port binding MAC filter Static MAC address, max. 256 static MAC entries |
| Enhanced Security | DHCP Snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard |
| Функции управления | |
| Базовые интерфейсы управления | USB to RS232 Console Web browser Telnet SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLSv1.3, SNMP v3 |
| Управление системой | Firmware upgrade by HTTP/TFTP protocol through Ethernet network Configuration upload/download through HTTP/TFTP LLDP protocol SNTP PLANET Smart Discovery Utility PLANET NMS System/CloudViewer/CloudViewerPro |
| Управление событиями | Remote/Local Syslog System log |
| SNMP MIBs | RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP IEEE 802.3az for Energy-Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
