Артикул:
IGS-4215-16P4X
Характеристики
Полное наименование:
—

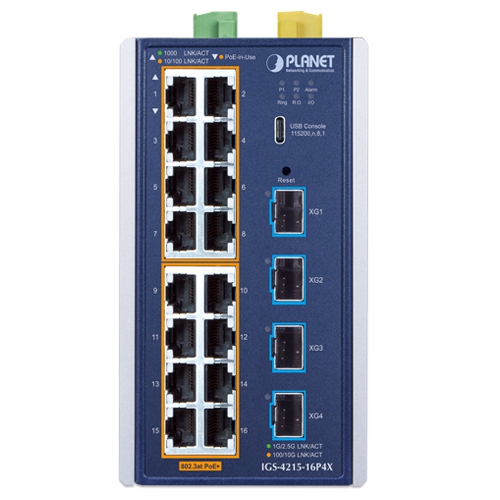

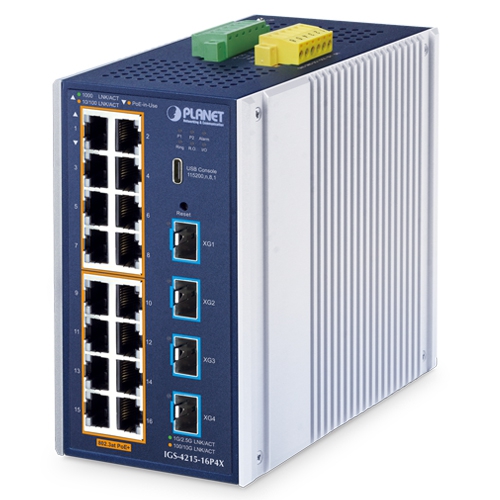

Промышленный управляемый коммутатор на DIN-рейку уровня 2+ Planet IGS-4215-16P4X (IP30), 16 портов 10/100/1000T PoE+ (802.3at) + 4 порта 10G SFP+, бюджет PoE 360W, режимы 802.3at/Legacy/Force, проверка активности PD, режим Extend 250м, -40...+75°C, питание 48~54V DC (двойное), DIDO, Type-C консоль, 802.1Q VLAN, IGMP Snooping, TLS, SSH, SNMPv3, ACL, ERPS Ring, CloudNMS, NMS controller, MQTT, поддержка 100FX, 1000X, 2.5G и 10G SFP+.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PLANET IGS-4215-16P4X представляет собой промышленный управляемый L2+ PoE+ коммутатор, предназначенный для обеспечения надежной и эффективной передачи данных в сложных промышленных условиях. Он оснащен 16 портами 10/100/1000BASE-T с поддержкой стандарта IEEE 802.3at PoE+ (до 36 Вт на порт) и 4 слотами 10GBASE-X SFP+ для высокоскоростных оптоволоконных соединений. Общий бюджет PoE мощности составляет 360 Вт при использовании двух источников питания, что позволяет питать различные устройства, включая IP-камеры и беспроводные точки доступа.
Ключевые технические особенности коммутатора включают:
- Поддержка статической маршрутизации L2+: улучшает межсетевое взаимодействие и эффективность сети.
- Рабочий диапазон температур: от -40°C до 75°C, что обеспечивает стабильную работу в экстремальных условиях.
- Управление PoE: функции мониторинга состояния подключенных устройств, планирования перезагрузки и расширения диапазона PoE до 250 метров.
- Поддержка Modbus TCP: позволяет интегрировать коммутатор в системы SCADA и другие системы сбора данных на производственных объектах.
- Резервирование кольца и быстрая восстановление: технологии ERPS и MSTP повышают надежность сети.
- Современные протоколы безопасности: SSHv2 и TLSv1.3 обеспечивают защиту от угроз.
- Поддержка ONVIF: упрощает интеграцию с IP-камерами для централизованного управления системой видеонаблюдения.
- Интеллектуальная проверка состояния PoE-устройств: позволяет автоматически перезагружать устройства при сбоях, повышая надежность сети.
- Функция PoE Schedule: позволяет планировать включение и выключение PoE на портах, способствуя экономии энергии.
- Поддержка расширения PoE: обеспечивает питание на расстоянии до 250 метров при скорости 10 Мбит/с.
- Защита от электростатических разрядов: контактный разряд до 6 кВ и воздушный до 8 кВ повышают устойчивость к внешним воздействиям.
- Поддержка цифровых входов и выходов: для интеграции с внешними системами сигнализации и мониторинга.
Области применения коммутатора IGS-4215-16P4X включают:
- Системы видеонаблюдения: обеспечение питания и передачи данных для IP-камер и NVR-систем.
- Беспроводные сети: поддержка точек доступа для создания беспроводных сетей в промышленных зонах.
- Автоматизация зданий: интеграция с системами управления зданием для централизованного контроля.
- Промышленные IoT-устройства: подключение различных устройств для сбора и передачи данных в реальном времени.
Преимущества коммутатора IGS-4215-16P4X включают:
- Высокая производительность: поддержка 10G SFP+ слотов для высокоскоростных соединений.
- Гибкость в управлении PoE: функции мониторинга, планирования и расширения диапазона PoE.
- Надежность: устойчивость к экстремальным температурам и защита от электростатических разрядов.
- Интеграция с промышленными системами: поддержка Modbus TCP и ONVIF для seamless интеграции.
- Энергоэффективность: функции PoE Schedule и расширения PoE способствуют экономии энергии.
Коммутатор IGS-4215-16P4X является надежным решением для построения высокоскоростных и безопасных сетей в промышленных и коммерческих приложениях, обеспечивая эффективную передачу данных и питание для различных устройств в сложных эксплуатационных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Порты медного типа | 16 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports (Ports 1 to 16) |
| PoE Injector Port | 16 ports with 802.3at PoE+ injector function (Ports 1 to 16) |
| Порты SFP+ | 4 10GBASE-SR/LR SFP+ interfaces (Port XG1 to Port XG4) Backward compatible with 100M/1G/2.5GBASE-SX/LX/BX SFP transceivers |
| Консоль | 1 x USB Type C to RS232 serial port (115200,8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |

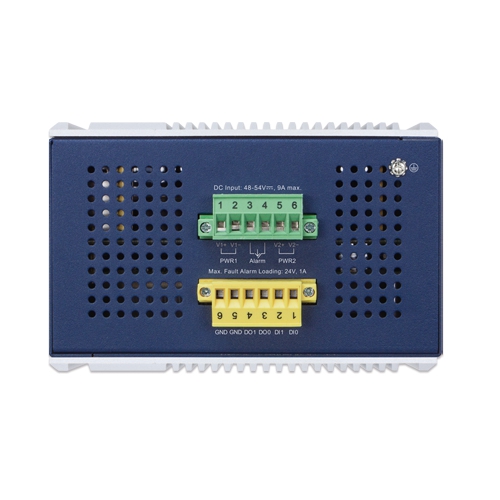

| Разъём | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V AC |
| Digital input (DI) | 2 digital input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24V DC, 10mA max. |
| Digital output (DO) | 2 digital output (DO): Open collector to 24V DC, 100mA max. |
| Требования к питанию | 48~54V DC, 9A (max.) |
| Power Consumption/ Dissipation | DC (system on) Max. 9.1 watts / 31.06BTU DC (Full loading) Max. 402 watts/1,372.1BTU |
| Габариты (Ш x Г x В) | 86 x 135 x 152 mm |
| Вес | 1,754g |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail kit and wall-mount ear |
| Защита от ЭСР (ESD) | Contact Discharge 6KV DC Air Discharge 8KV DC |
| LED | System: Power 1 (Green) Power 2 (Green) Alarm (Red) Ring (Green) R.O.(Green) I/O (Red) Per 10/100/1000T RJ45 PoE+ Port: Up 1000 LNK/ACT (Green) 10/100 LNK/ACT (Amber) Down PoE-in-Use (Amber) Per 10G SFP Interface: 1G/2.5G LNK/ACT (Green) 100/10G LNK/ACT (Amber) |
| Switching Specification | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 112Gbps/non-blocking |
| Switch Throughput@64 bytes | 83.33Mpps @64 bytes |
| Таблица MAC-адресов | 32K entries |
| Общий буфер данных | 12Mbits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 12 Kbytes |
| Питание по Ethernet | |
| PoE Стандарт | IEEE 802.3at Power over Ethernet Plus/PSE |
| Тип питания PoE | End-span |
| Назначение контактов питания | 802.3at PoE: End-span: 1/2(+), 3/6(-) |
| Выходная мощность PoE | IEEE 802.3af Standard Per port 48V~51V DC, max. 15.4 watts IEEE 802.3at Standard Per port 51V~54V DC, max. 36 watts |
| PoE Power Budget | Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V. |
| Max. Number of Class 2 PDs (~6.5 watts) | 16 |
| Max. Number of Class 3 PDs (~13 watts) | 16 |
| Max. Number of Class 4 PDs (~25.5 watts) | 12 |
| PoE Management Functions | |
| PoE Management | PD Alive Check Scheduled Power Recycling PoE Schedule PoE Usage Monitoring PoE Extension |
| Enhanced PoE Mode | Standard/Legacy/Force |
| Active PoE Device Live Detection | Yes |
| PoE Power Recycling | Yes, daily or predefined schedule |
| PoE Schedule | 4 schedule profiles |
| PoE Extend Mode | Yes, max. up to 250 meters |
| Функции Layer 2 | |
| Зеркалирование порта | TX/RX/Both Many-to-1 monitor Up to 4 sessions |
| VLAN | 802.1Q tagged VLAN 802.1ad Q-in-Q tunneling (VLAN stacking) Voice VLAN Protocol VLAN Private VLAN (Protected port) GVRP Management VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP and static trunk Supports 8 groups with 8 ports per trunk |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) STP BPDU Guard, BPDU Filtering and BPDU Forwarding |
| IGMP-прослушивание | IPv4 IGMP snooping v2, v3 IGMP Querier Up to 256 multicast groups |
| MLD-прослушивание | IPv6 MLD snooping v2, v3, up to 256 multicast groups |
| Список контроля доступа | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE |
| QoS | 8 mapping IDs to 8 level priority queues Port number 802.1p priority DSCP/IP precedence of IPv4/IPv6 packets Traffic classification based, strict priority and WRR Ingress/Egress Rate Limit per port bandwidth control |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 450ms |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 64 VLAN interfaces |
| Таблица маршрутов | Max. 32 routing entries |
| Протоколы маршрутизации | IPv4/IPv6 hardware static routing |
| Функции безопасности | |
| Список контроля доступа | IPv4/IPv6 IP-based ACL/MAC-based ACL IPv4/IPv6 IP-based ACE/MAC-based ACE Max. 256 ACL entries |
| Port Security | Built-in RADIUS client to co-operate with RADIUS server RADIUS/TACACS+ user access authentication |
| MAC Security | IP-MAC port binding MAC filtering Static MAC address, max. 256 static MAC entries |
| Enhanced Security | DHCP Snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard |
| Функции управления | |
| Базовые интерфейсы управления | USB to RS232 Console Web browser Telnet SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLSv1.3, SNMPv3 |
| Управление системой | Firmware upgrade by HTTP/TFTP protocol through Ethernet network Configuration upload/download through HTTP/TFTP LLDP protocol SNTP PLANET Smart Discovery Utility PLANET NMS System/CloudViewer/CloudViewerPro |
| Управление событиями | Remote/Local Syslog System log |
| SNMP MIBs | RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB RFC 3621 Power Ethernet MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3ae 10Gb/s Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3bt Power over Ethernet Plus Plus IEEE 802.3az for Energy-Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 ITU-T G.8032 ERPS Ring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
