Артикул:
IGS-20160HPT
Характеристики
Полное наименование:
—

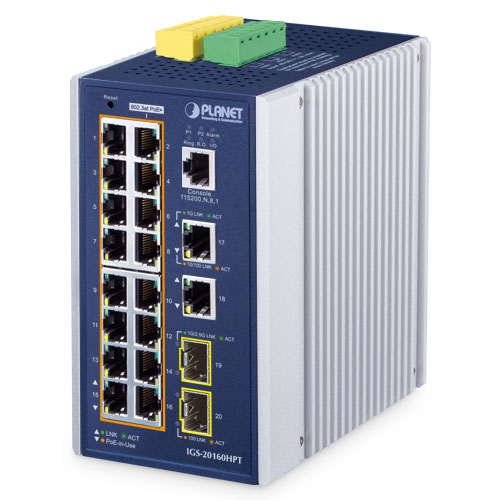

Промышленный управляемый коммутатор на DIN-рейку уровня 3 Planet IGS-20160HPT (IP30, DIN-рейка), 16 портов 10/100/1000T PoE+ (802.3at) + 2 порта 10/100/1000T + 2 порта 1G/2.5G SFP, бюджет PoE 360W, -40...+75°C, питание 48~54V DC (двойное), DIDO, ERPS Ring, 1588 PTP TC, Modbus TCP, ONVIF, аппаратный L3 OSPFv2, CloudNMS, NMS controller, MQTT, поддержка 100FX, 1000X и 2.5G SFP.
В корзину
Купить в 1 клик
Рассчитать доставку
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PLANET IGS-20160HPT — это промышленное управляемое PoE+ устройство, предназначенное для обеспечения надежной и эффективной передачи данных в сложных эксплуатационных условиях. Оснащенный 16 портами 10/100/1000BASE-T с поддержкой PoE+ и двумя портами SFP, он обеспечивает гибкость подключения и высокую производительность сети.
Ключевые технические особенности IGS-20160HPT включают:
- Поддержка PoE+ на 16 портах: каждый порт способен обеспечивать до 36 Вт мощности, что позволяет питать устройства, такие как IP-камеры, точки доступа Wi-Fi и IP-телефоны, без необходимости в отдельном источнике питания.
- Два порта SFP: обеспечивают возможность подключения к оптоволоконным линиям связи, расширяя диапазон передачи данных и повышая гибкость сети.
- Поддержка технологии ERPS: обеспечивает быстрое восстановление сети в случае сбоев, минимизируя время простоя и повышая надежность системы.
- Рабочий диапазон температур от -40°C до 75°C: гарантирует стабильную работу устройства в экстремальных климатических условиях, что особенно важно для промышленного применения.
- Поддержка Modbus TCP: позволяет интегрировать коммутатор в системы автоматизации, обеспечивая централизованное управление и мониторинг.
Области применения IGS-20160HPT включают:
- Промышленные предприятия: для организации надежной сети передачи данных между различными производственными подразделениями и автоматизированными системами.
- Системы видеонаблюдения: для подключения и питания IP-камер, обеспечивая высокоскоростную передачу видеоинформации и централизованное управление.
- Беспроводные сети: для подключения точек доступа Wi-Fi, обеспечивая стабильное и быстрое соединение для пользователей в различных зонах покрытия.
Преимущества IGS-20160HPT:
- Высокая мощность PoE+: возможность питания до 16 устройств с потребностью в 36 Вт на порт, что упрощает установку и снижает затраты на дополнительное оборудование.
- Гибкость подключения: наличие портов SFP и медных портов позволяет адаптировать сеть под различные требования и условия эксплуатации.
- Надежность и устойчивость: поддержка технологии ERPS и широкий диапазон рабочих температур обеспечивают бесперебойную работу сети в любых условиях.
- Интеграция с системами автоматизации: поддержка Modbus TCP позволяет легко интегрировать коммутатор в существующие системы управления и мониторинга.
Совместимость и интеграция с другим оборудованием:
Коммутатор IGS-20160HPT совместим с широким спектром устройств, поддерживающих стандарты IEEE 802.3at PoE+ и IEEE 802.3af PoE, включая IP-камеры, точки доступа Wi-Fi, IP-телефоны и другие PoE-устройства. Наличие портов SFP позволяет интегрировать коммутатор в оптоволоконные сети, обеспечивая высокоскоростную передачу данных на большие расстояния. Поддержка Modbus TCP и технологии ERPS расширяет возможности интеграции с промышленными системами автоматизации и повышает надежность сети.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Version | 4 |

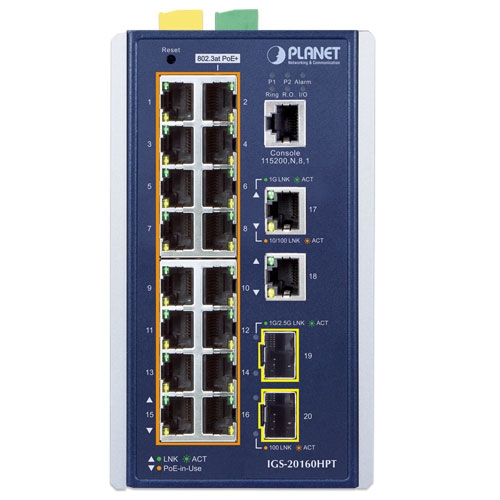

| Порты медного типа | 18 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Слоты SFP/mini-GBIC | 2 1000/2500BASE-X SFP interfaces (Port-19 and Port-20) Compatible with 100BASE-FX SFP |
| PoE Injector Port | 16 ports with 802.3at/af PoE injector function with Port-1 to Port-16 |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Защита от ЭСР (ESD) | 6KV DC |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail kit and wall-mount kit |

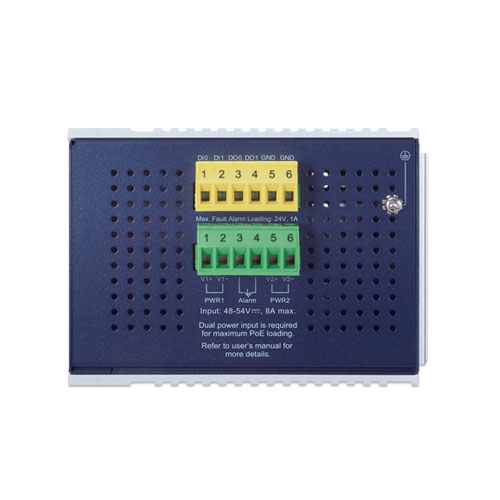

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm relay current carry ability: 1A @ 24V DC |
| DI, DO | 2 digital input (DI) Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input load to 24V DC, 10mA max. 2 digital output (DO) Open collector to 24V DC, 100mA max. |
| Габариты (Ш x Г x В) | 86.8 x 107.3 x 152 mm |
| Вес | 1548g |
| Требования к питанию | Dual 48~54V DC (>51V DC for PoE+ output recommended) |
| Потребляемая мощность | Max.18.8 watts/64BTU (Power on without any connection) Max. 413 watts/1409BTU (Full loading with PoE function) |
| Индикатор LED | System: Power 1 (Green) Power 2 (Green) Fault Alarm (Red) Ring (Green) Ring Owner (Green) DIDO (Red) Per 10/100/1000T RJ45 PoE+ Ports: PoE-in-Use (Amber) LNK/ACT (Green) Per 10/100/1000T RJ45Ports: 1000 LNK/ACT (Green) 100 LNK/ACT (Amber) Per SFP Interface: 10/100 LNK/ACT (Amber) 1G/2.5G LNK/ACT (Green) |
| Switching | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 46Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 34.2Mpps@ 64 bytes packet |
| Таблица адресов | 32K entries, automatic source address learning and aging |
| Общий буфер данных | 32Mbits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 10K bytes |
| Power Over Ethernet | |
| PoE Стандарт | IEEE 802.3at Power over Ethernet Plus/PSE |
| Тип питания PoE | End-span |
| Выходная мощность PoE | IEEE 802.3af Standard Per port 48V~51V DC (depending on the power supply), max. 15.4 watts IEEE 802.3at Standard Per port 51V~54V DC (depending on the power supply), max. 36 watts |
| Назначение контактов питания | 1/2(+), 3/6(-) |
| PoE Power Budget | 48V Power input 240W maximum (depending on power input) 52~54V Power input Single power input: 240W maximum (depending on power input) Dual power input: 360W maximum (depending on power input) ※Dual power input must be the same as DC voltage, like dual 54V |
| Max. Number of Class 2 PDs | 16 |
| Max. Number of Class 3 PDs | 16 |
| Max. Number of Class 4 PDs | 10 |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 128 VLAN interfaces |
| Таблица маршрутов | Max. 128 routing entries Max. 4K H/W routing table entries |
| Протоколы маршрутизации | IPv4 RIPv1/v2 IPv4 OSPFv2 IPv4 hardware static routing IPv6 OSPFv3 hardware static routingIPv4 OSPFv2 dynamic routing |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Power saving mode control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Зеркалирование порта | TX / RX / Both Many-to-1 monitor RMirror – Remote Switched Port Analyzer (Cisco RSPAN) Supports up to 5 sessions |
| VLAN | IEEE 802.1Q tag-based VLAN IEEE Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN VLAN Translation Voice VLAN MVR (Multicast VLAN Registration) GVRP Up to 4K VLAN groups, out of 4094 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Supports 10 trunk groups with 16 ports per trunk group |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol Supports 7 MSTP instances BPDU Guard, BPDU filtering and BPDU transparent Root Guard |
| IGMP-прослушивание | IPv4 IGMP (v1/v2/v3) snooping IPv4 IGMP querier mode support Up to 255 multicast groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) snooping IPv6 MLD querier mode support Up to 255 multicast groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 500Kb~1000Mbps Egress: 500Kb~1000Mbps |
| Кольцевая топология | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms @ 3 nodes Recovery time < 50ms @ 16 nodes Supports Major ring and sub-ring |
| Синхронизация | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 256 entries |
| Безопасность | Port Security IP source guard, up to 512 entries Dynamic ARP inspection, up to 1K entries Command line authority control based on user level Static MAC address, up to 64 entries |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Switch Management | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLS v1.2, SNMP v3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote syslog System log LLDP protocol NTP PLANET Smart Discovery Utility PLANET NMS system PLANETCloudViewer/CloudViewerPro |
| Управление событиями | Remote syslog Local system log SMTP |
| ONVIF | ONVIF device discovery ONVIF device monitoring Floor Map |
| SNMP MIBs | RFC 1213 MIB-II RFC 2863 IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2737 Entity MIB RFC 2819 RMON MIB (Groups 1, 2, 3 and 9) RFC 2618 RADIUS Client MIB RFC 3411 SNMP-Frameworks-MIB RFC 4292 IP Forward MIB RFC 4293 IP MIB RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP Power over Ethernet MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1058 RIP v1 RFC 2453 RIP v2 RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 RFC 2328 OSPF v2 RFC 2740 OSPF v3 ITU G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
