Артикул:
IGS-20040MT
Характеристики
Полное наименование:
—

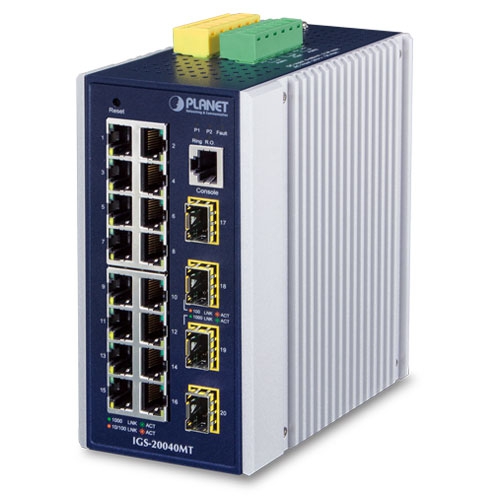

Промышленный управляемый коммутатор Ethernet уровня 2+/4 Planet IGS-20040MT (IP30), 16 портов 10/100/1000TP + 4 порта 100/1000X SFP, -40...+75°C, питание 9~48V DC (двойное), 2xDI, 2xDO, ERPS Ring, 1588 PTP TC, Modbus TCP, статическая маршрутизация IPv4/IPv6, CloudNMS, NMS controller, MQTT.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор Planet IGS-20040MT — это промышленный управляемый гигабитный Ethernet-коммутатор, предназначенный для обеспечения надежной и эффективной передачи данных в сложных условиях эксплуатации. Он оснащен 16 портами 10/100/1000BASE-T и 4 слотами SFP для оптоволоконных модулей, что позволяет гибко настраивать сеть в зависимости от потребностей предприятия.
Ключевые технические особенности коммутатора включают:
- Управление второго уровня (L2+): поддержка VLAN, агрегации каналов, протоколов Spanning Tree (STP, RSTP, MSTP) и других функций для эффективного управления трафиком.
- Поддержка статической маршрутизации третьего уровня (L3): возможность настройки до 32 статических маршрутов для оптимизации передачи данных между различными сегментами сети.
- Кибербезопасность: поддержка протоколов SSHv2, TLS и SSL для защиты от киберугроз и атак, обеспечивая надежную защиту управления коммутатором и повышая безопасность сети.
- Резервирование: поддержка технологии Ethernet Ring Protection Switching (ERPS) для быстрого восстановления после сбоев, а также наличие двух цифровых входов и двух цифровых выходов для интеграции с системами сигнализации и мониторинга.
- Широкий диапазон рабочих температур: возможность эксплуатации в температурном диапазоне от -40°C до 75°C, что делает его подходящим для использования в различных промышленных и уличных условиях.
- Гибкость монтажа: возможность установки на DIN-рейку или на стену, что обеспечивает удобство размещения в ограниченных пространствах.
Области применения коммутатора Planet IGS-20040MT включают:
- Промышленные предприятия: обеспечение надежной передачи данных в автоматизированных системах управления, SCADA-системах и других критически важных приложениях.
- Уличные системы видеонаблюдения: создание устойчивых к внешним воздействиям сетей для передачи видеопотока с камер наблюдения.
- Инфраструктура умных городов: интеграция с различными сенсорами и устройствами для мониторинга и управления городскими системами.
Преимущества коммутатора Planet IGS-20040MT:
- Надежность: промышленный дизайн с защитой от электромагнитных помех и перепадов напряжения, соответствующий стандарту IP30.
- Гибкость: возможность использования различных типов соединений благодаря слотам SFP для оптоволоконных модулей.
- Безопасность: расширенные функции безопасности, включая фильтрацию по MAC-адресам, IP-адресам и протоколам, а также поддержку 802.1X для аутентификации устройств.
- Управляемость: интуитивно понятные интерфейсы управления через веб-браузер, Telnet, SNMP и консольный порт, а также поддержка SNMPv3 для безопасного удаленного управления.
Коммутатор Planet IGS-20040MT обеспечивает высокую производительность и надежность, что делает его идеальным решением для построения устойчивых и безопасных промышленных сетей в различных сферах деятельности.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |

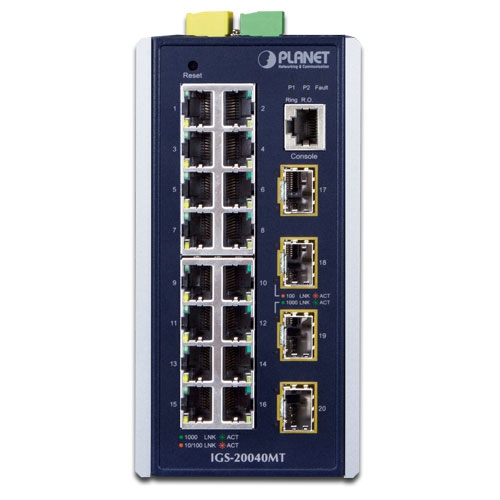

| Порты медного типа | 16 10/100/1000BASE-T RJ45 Auto-MDI/MDI-X ports |
| SFP Slots |
4 1000BASE-SX/LX/BX SFP interfaces (Port-17 to Port-20) Compatible with 100BASE-FX SFP |
| Консоль | 1 x RJ45 serial port (115200, 8, N, 1) |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 40Gbps/non-blocking |
| Throughput (packet per second) | 29.7Mpps@64Bytes |
| Таблица адресов | 8K entries, automatic source address learning and ageing |
| Общий буфер данных | 4Mbits |
| Управление потоком |
IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 9Kbytes |
| SDRAM | 512Mbytes |
| Флэш-память | 64Mbytes |
| Кнопка сброса |
< 5 sec: System reboot > 5 sec: Factory Default |

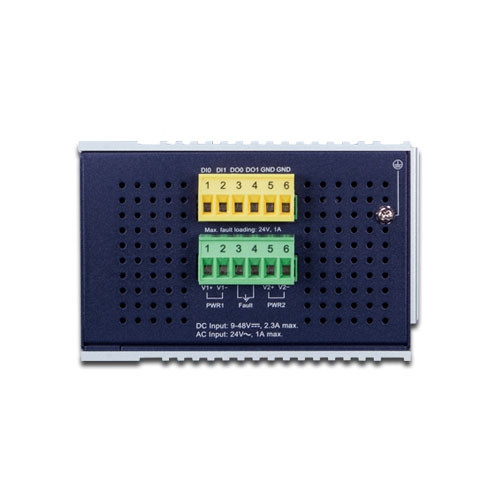

| Разъём |
Removable 6-pin terminal block for power input Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 0 & DI 1; Pin 3/4 for DO 0 & DO 1; Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm Relay current carry ability: 1A @ 24V AC |
| Digital Input(DI) |
2 Digital Input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input Load to 24V DC, 10mA max. |
| Digital Output (DO) |
2 digital output: Open collector to 24VDC, 100mA |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail kit and wall-mount kit |
| Габариты (Ш x Г x В) | 76.8 x 107.3 x 152 mm |
| Вес | 1,043g |
| Требования к питанию |
DC 9V to 48V AC 24V |
| Потребляемая мощность |
8 watts/27BTU (System on) 17 watts/58BTU (Full loading) |
| Защита от ЭСР (ESD) | 6KV DC |
| Индикатор LED |
System: Power 1 (Green) Power 2 (Green) Fault Alarm (Green) Ring (Green) R.O. (Green) Per 10/100/1000T RJ45 Port: 1000 LNK/ACT (Green) 10/100 LNK/ACT (Orange) Per SFP Interface: 100 LNK/ACT (Orange) |
| Layer 2 Management Functions | |
| Настройка порта |
Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow Control disable/enable Power saving mode control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status and trunk status. |
| Зеркалирование порта |
TX/RX/Both Many to 1 monitor |
| VLAN |
802.1Q tag-based VLAN, up to 255 VLAN groups Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) Up to 255 VLAN groups, out of 4095 VLAN IDs |
| Агрегация каналов |
IEEE 802.3ad LACP/Static Trunk Support 10 groups of 8-port trunk support |
| Протокол STP |
IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol |
| IGMP-прослушивание |
IPv4 IGMP (v1/v2/v3) Snooping IPv4 IGMP Querier mode support Up to 255 multicast Groups |
| MLD-прослушивание |
IPv6 MLD (v1/v2) Snooping IPv6 MLD Querier mode support Up to 255 multicast Groups |
| Список контроля доступа |
IP-based ACL/MAC-based ACL ACL based on: - MAC Address - IP Address - Ethertype - Protocol Type - VLAN ID - DSCP - 802.1p Priority Up to 256 entries |
| Управление полосой пропускания |
Per port bandwidth control Ingress: 500Mbps ~1000Mbps Egress: 500Mbps ~1000Mbps |
| QoS |
Traffic classification based, strict priority and WRR 8-level priority for switching - Port Number - 802.1p priority - 802.1Q VLAN tag - DSCP/TOS field in IP Packet |
| Синхронизация |
IEEE 1588v2 PTP(Precision Time Protocol) - Peer-to-peer transparent clock - End-to-end transparent clock |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 8 VLAN interfaces |
| Таблица маршрутов | Max. 32 routing entries |
| Протоколы маршрутизации |
IPv4 software static routing IPv6 software static routing |
| Switch Management | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLS v1.2, SNMPv3 |
| Управление системой |
Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility |
| SNMP MIBs |
RFC-1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности |
IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Соответствие стандартам |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management (CFM) IEEE 1588 PTPv2 RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Эксплуатационные условия | |
| Рабочие условия |
Temperature: -40 ~ 75 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
| Условия хранения |
Temperature: -40 ~ 85 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
