Артикул:
IGS-12040MT
Характеристики
Полное наименование:
—

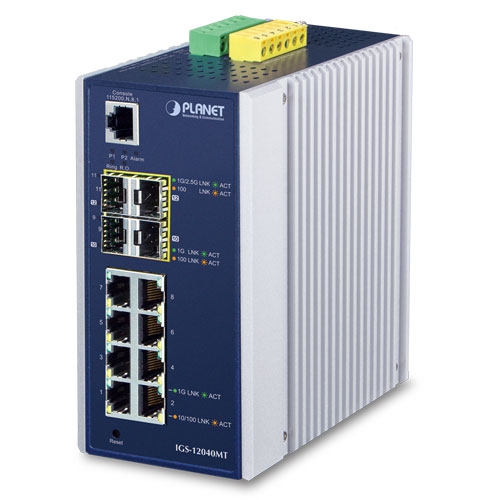

Промышленный управляемый коммутатор Ethernet уровня 2+/4 Planet IGS-12040MT (IP30), 8 портов 10/100/1000TP + 2 порта 100/1G SFP + 2 порта 100/1G/2.5G SFP, -40...+75°C, питание 12~72V DC (двойное), 2xDI, 2xDO, ERPS Ring, 1588 PTP TC, Modbus TCP, статическая маршрутизация IPv4/IPv6, CloudNMS, NMS controller, MQTT.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор Planet IGS-12040MT — это полностью управляемое промышленное устройство уровня L2+, предназначенное для обеспечения надежной и гибкой передачи данных в промышленных сетях. Он оснащен 8 портами 10/100/1000BASE-T RJ45, 2 портами 100/1000BASE-X SFP и 2 портами 100/1000/2500BASE-X SFP, что позволяет эффективно интегрировать различные типы соединений в единую сеть.
Ключевые технические особенности включают:
- Управление и маршрутизация: поддержка статической маршрутизации уровня 3, а также расширенные функции управления на уровнях L2 и L4, включая VLAN, агрегацию каналов и протоколы Spanning Tree.
- Кибербезопасность: поддержка протоколов SSHv2 и TLSv1.2 для защиты от современных угроз и кибератак, обеспечивая надежную защиту управления коммутатором и повышая безопасность критически важной сети без дополнительных затрат на развертывание.
- Резервирование и надежность: поддержка технологии ERPS (Ethernet Ring Protection Switching) с временем восстановления менее 10 мс, а также наличие цифровых входов и выходов для интеграции с системами автоматизации и сигнализации.
- Гибкость подключения: наличие четырех трехскоростных SFP портов, поддерживающих скорости 100, 1000 и 2500 Мбит/с, что позволяет гибко настраивать соединения в зависимости от требований к скорости и расстоянию передачи данных.
- Устойчивость к внешним воздействиям: корпус IP30 из алюминия обеспечивает защиту от электромагнитных помех и перенапряжений, что делает коммутатор подходящим для эксплуатации в суровых промышленных условиях при температуре от -40 до 75°C.
Области применения Planet IGS-12040MT включают:
- Промышленные автоматизированные системы: интеграция с SCADA и HMI системами для мониторинга и управления процессами на производственных предприятиях.
- Системы видеонаблюдения: обеспечение надежной передачи данных для камер видеонаблюдения, требующих высокой пропускной способности и низкой задержки.
- Сетевые инфраструктуры в сложных условиях: использование в местах с повышенным уровнем электромагнитных помех, таких как заводы, транспортные узлы и другие промышленные объекты.
Преимущества Planet IGS-12040MT:
- Высокая производительность: коммутационная матрица с пропускной способностью 30 Гбит/с и поддержка Jumbo Frame до 9 Кбайт обеспечивают эффективную обработку больших объемов данных.
- Гибкость подключения: поддержка различных типов портов и модулей SFP позволяет адаптировать коммутатор под конкретные требования сети.
- Надежность и устойчивость: возможность работы в широком диапазоне температур и защита от внешних воздействий гарантируют стабильную работу в сложных условиях.
- Интеграция с системами безопасности: наличие цифровых входов и выходов для подключения к системам сигнализации и автоматизации повышает уровень безопасности и оперативности реагирования на нештатные ситуации.
Совместимость и интеграция с другим оборудованием обеспечиваются благодаря поддержке стандартов IEEE, включая 802.1Q (VLAN), 802.3ad (Link Aggregation Control Protocol), 802.1p (Priority tags), 802.1d (Spanning Tree) и 802.1s (Multiple Spanning Tree), что позволяет легко интегрировать коммутатор в существующие сети и обеспечивать их эффективную работу.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |

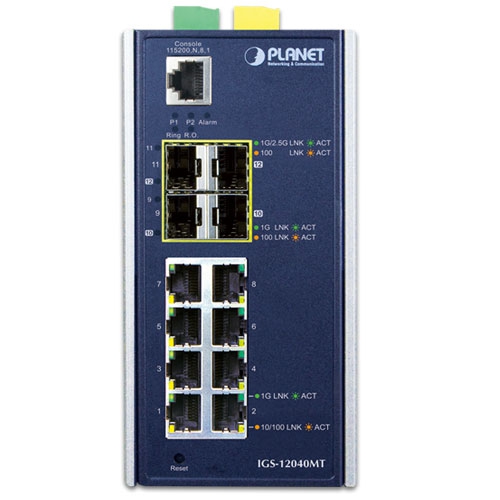

| Порты медного типа | 8 10/100/1000BASE-T RJ45 Auto-MDI/MDI-X ports |
| SFP Ports | 2 100/1000BASE-SX/LX/BX SFP interfaces (Port-9 and Port-10) Compatible with 100BASE-FX SFP 2 100/1000/2500BASE-X SFP interfaces (Port-11 and Port-12) Compatible with 100BASE-FX and 2500BASE-X SFP |
| Консоль | 1 x RJ45 serial port (115200, 8, N, 1) |
| DRAM | 128MBytes |
| Флэш-память | 64MBytes |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory Default |

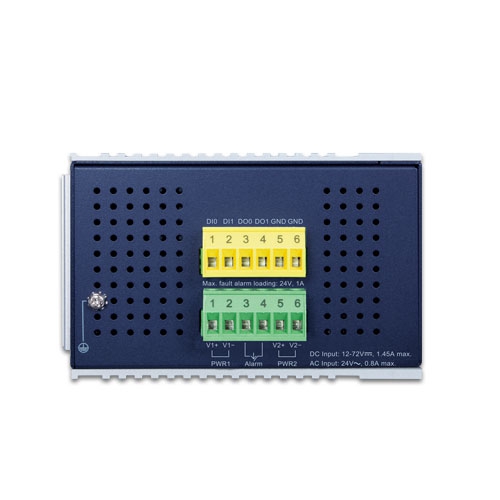

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 0 & DI 1; Pin 3/4 for DO 0 & DO 1; Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm Relay current carry ability: 1A @ 24V AC |
| Digital Input (DI) | 2 Digital Input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input Load to 24V DC, 10mA max. |
| Digital Output (DO) | 2 digital output: Open collector to 24VDC, 100mA |
| Требования к питанию | Dual 12V to 72V DC 24V AC |
| Потребляемая мощность | 6.5 watts/22.18BTU (System on) 12 watts / 40.95BTU (Full loading) |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail kit and wall-mount kit |
| Габариты (Ш x Г x В) | 76.8 x 107.3 x 152 mm |
| Вес | 1,010g |
| Индикатор LED | System: Power 1 (Green) Power 2 (Green) Fault Alarm (Red) Ring (Green) R.O. (Green) Per 10/100/1000T RJ45 Port: 1000 LNK/ACT (Green) 10/100 LNK/ACT (Amber) Per SFP Interface: 1000/2500 LNK/ACT (Green) 100 LNK/ACT (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 30Gbps / non-blocking |
| Пропускная способность (пакетов в секунду) | 22.32Mpps@64Bytes |
| Таблица адресов | 8K entries, automatic source address learning and ageing |
| Общий буфер данных | 4Mbits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 9Kbytes |
| Layer 2 Management Functions | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow Control disable / enable Power saving mode control |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status and trunk status. |
| Зеркалирование порта | TX/RX/Both Many to 1 monitor |
| VLAN | 802.1Q tag-based VLAN, up to 255 VLAN groups Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) GVRP Up to 4K VLAN groups, out of 4095 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP / Static Trunk Support 6 groups of 8-port trunk support |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol |
| IGMP-прослушивание | IPv4 IGMP (v1/v2 /v3) Snooping IPv4 IGMP Querier mode support Up to 255 multicast Groups |
| MLD-прослушивание | IPv6 MLD (v1/v2) Snooping IPv6 MLD Querier mode support Up to 255 multicast Groups |
| Управление полосой пропускания | Per port bandwidth control Ingress: 500 Mbps ~1000Mbps Egress: 500 Mbps ~1000Mbps |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port Number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP Packet |
| RING | Supports ERPS, and complies with ITU-T G.8032 Recovery time < 10ms |
| Синхронизация | IEEE 1588v2 PTP (Precision Time Protocol) Peer-to-peer transparent clock End-to-end transparent clock |
| Функции безопасности | |
| Список контроля доступа | IP-based ACL/MAC-based ACL ACL based on: MAC Address IP Address Ethertype Protocol Type VLAN ID DSCP 802.1p Priority Up to 256 entries |
| Безопасность | Port security IP source guard Dynamic ARP inspection Command line authority control based on user level |
| AAA | RADIUS client TACACS+ client |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control MAC-based authentication Local/RADIUS authentication |
| Функции Layer 3 | |
| IP-интерфейсы | Max. 8 VLAN interfaces |
| Таблица маршрутов | Max. 32 routing entries |
| Протоколы маршрутизации | IPv4 software static routing IPv6 software static routing |
| Switch Management | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, TLS v1.2, SNMPv3 |
| Управление системой | Firmware upgrade by HTTP protocol through Ethernet network Configuration upload/download through HTTP Remote Syslog System log LLDP protocol NTP PLANET Smart Discovery Utility |
| SNMP MIBs | RFC-1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Group 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Q-in-Q VLAN stacking IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management(CFM) IEEE 1588 PTPv2 RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 RFC 3810 MLD version 2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Эксплуатационные условия | |
| Рабочие условия | Temperature: -40 ~ 75 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
| Условия хранения | Temperature: -40 ~ 85 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
