Артикул:
IGS-10020PT
Характеристики
Полное наименование:
—

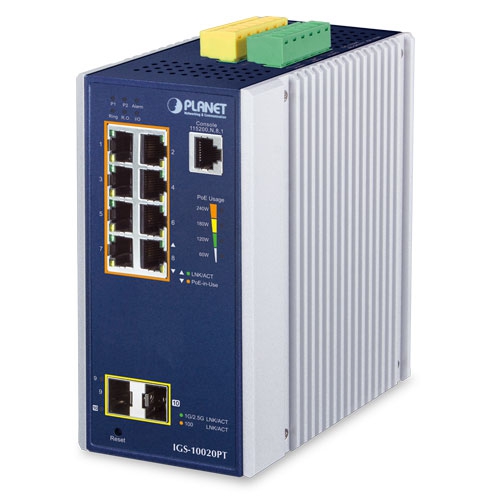

Промышленный управляемый коммутатор на DIN-рейку уровня 2+/4 Planet IGS-10020PT (IP30), 8 портов 1000T PoE+ (802.3at) + 2 порта 1G/2.5G SFP, -40...+75°C, питание 48~54V DC (двойное), DIDO, ERPS Ring, 1588, Modbus TCP, ONVIF, режим Extend 200м, статическая маршрутизация IPv4/IPv6, CloudNMS, NMS controller, MQTT, поддержка 100FX, 1000X и 2.5G SFP.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор Planet IGS-10020PT — это промышленный управляемый Ethernet-коммутатор, предназначенный для обеспечения надежной и эффективной передачи данных в сложных промышленных условиях. Он оснащен 8 портами 10/100/1000BASE-T с поддержкой PoE+ и 2 портами SFP для оптоволоконных соединений, что делает его идеальным решением для организации высокоскоростных и энергоэффективных сетевых инфраструктур.
**Ключевые технические особенности:**
- Корпус с защитой IP30: обеспечивает защиту от пыли и механических повреждений, что гарантирует стабильную работу в агрессивных промышленных средах.
- Широкий диапазон рабочих температур: от -40°C до 75°C, позволяющий устанавливать коммутатор в различных климатических условиях.
- Поддержка PoE+ (IEEE 802.3at): каждый из 8 портов PoE+ может обеспечивать до 36 Вт мощности, что позволяет питать устройства, такие как IP-камеры, точки доступа Wi-Fi и IP-телефоны, без необходимости в отдельном источнике питания.
- Резервирование кольца и быстрая восстановление: поддержка технологии ERPS (Ethernet Ring Protection Switching) и протокола Spanning Tree (802.1s MSTP) обеспечивает быстрое восстановление сети при сбоях, минимизируя время простоя.
- Цифровые входы и выходы: наличие 2 цифровых входов и 2 цифровых выходов позволяет интегрировать систему мониторинга и сигнализации, повышая уровень безопасности и контроля.
- Поддержка Modbus TCP: обеспечивает интеграцию с SCADA-системами и другими промышленными контроллерами для централизованного управления и мониторинга.
- Два порта SFP: позволяют гибко настраивать соединения с оптоволоконными линиями, обеспечивая высокоскоростную передачу данных на большие расстояния.
**Области применения и целевая аудитория:**
Коммутатор Planet IGS-10020PT идеально подходит для использования в промышленных предприятиях, системах видеонаблюдения, автоматизации зданий, транспортной инфраструктуре и других сферах, где требуется надежная и энергоэффективная передача данных. Он обеспечивает высокоскоростное соединение для устройств, требующих PoE, и может быть интегрирован в существующие сети благодаря поддержке стандартов Ethernet и PoE.
**Преимущества и совместимость:**
- Надежность: промышленный дизайн и защита от внешних воздействий обеспечивают долгосрочную и бесперебойную работу устройства.
- Гибкость установки: возможность монтажа на DIN-рейку или на стену позволяет эффективно использовать пространство в распределительных щитах и шкафах.
- Энергоэффективность: поддержка PoE+ позволяет сократить количество кабелей и источников питания, снижая затраты на установку и эксплуатацию.
- Совместимость: поддержка стандартов IEEE 802.3at PoE+, 802.1Q VLAN, 802.1s MSTP и других обеспечивает интеграцию с широким спектром сетевых устройств и протоколов.
Коммутатор Planet IGS-10020PT представляет собой надежное и эффективное решение для организации промышленной сети, обеспечивая высокоскоростную передачу данных, питание PoE+ для подключенных устройств и гибкость в установке и эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Version | 4 |

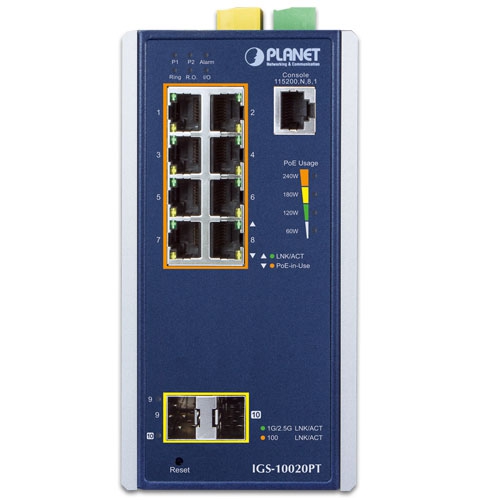

| Порты медного типа | 8 10/100/1000BASE-T RJ45 auto-MDI/MDI-X ports |
| Слоты SFP/mini-GBIC | 2 100/1000/2500BASE-X mini-GBIC SFP ports (Port 9 and Port 10) |
| Консоль | 1 x RJ45-to-RS232 serial port (115200, 8, N, 1) |
| Кнопка сброса | < 5 sec: System reboot > 5 sec: Factory default |
| Корпус | IP30 aluminum case |
| Монтаж | DIN-rail kit and wall-mount kit |

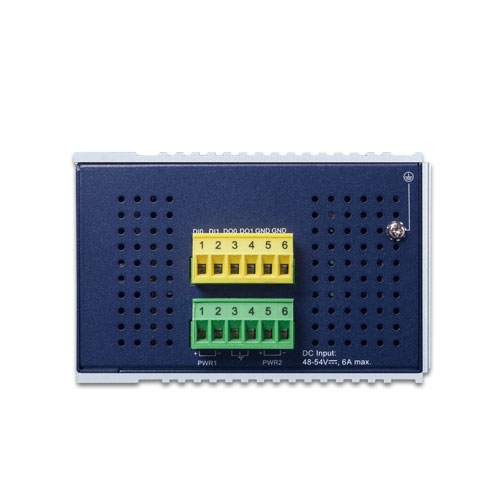

| Разъём | Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 Removable 6-pin terminal block for DI/DO interface Pin 1/2 for DI 1 & 2, Pin 3/4 for DO 1 & 2, Pin 5/6 for GND |
| Аварийный сигнал | One relay output for power failure. Alarm Relay current carry ability: 1A @ DC 24V |
| DI/DO | 2 Digital Input (DI): Level 0: -24V~2.1V (±0.1V) Level 1: 2.1V~24V (±0.1V) Input Load to 24V DC, 10mA max. 2 Digital Output (DO): Open collector to 24V DC, 100mA max. |
| Габариты (Ш x Г x В) | 76.8 x 107.3x 152 mm |
| Вес | 1119g |
| Требования к питанию | 48-54V |
| Потребляемая мощность | 257 watts/876BTU (Full loading with PoE function) |
| Защита от ЭСР (ESD) | 6KV DC |
| EFT Protection | 6KV DC |
| Индикатор LED | System: Power 1 (Green) Power 2 (Green) Fault Alarm (Red) Ring (Green) R.O. (Ring Owner) (Green) DIDO (Red) Per 10/100/1000T RJ45 Ports: PoE-in-Use (Amber) LNK/ACT (Green) Per 100/1000/2500BASE-X SFP Interface: 1G/2.5G (Green) 100 (Amber) 4 x LED for PoE Usage: 60W, 120W, 180W and 240W (Amber) |
| Спецификации коммутации | |
| Архитектура коммутатора | Store-and-Forward |
| Коммутационная матрица | 26Gbps/non-blocking |
| Пропускная способность (пакетов в секунду) | 19.34Mpps@ 64Bytes packet |
| Таблица адресов | 8K entries, automatic source address learning and aging |
| Общий буфер данных | 4Mbits |
| Управление потоком | IEEE 802.3x pause frame for full duplex Back pressure for half duplex |
| Jumbo Frame | 9Kbytes |
| Power Over Ethernet | |
| PoE Стандарт | IEEE 802.3at Power over Ethernet Plus/PSE |
| Тип питания PoE | End-span |
| Выходная мощность PoE | Per port 54V DC, 350mA; max. 15.4 watts (IEEE 802.3af) Per port 54V DC, 590mA; max. 36 watts (IEEE 802.3at) |
| Назначение контактов питания | 1/2(+), 3/6(-) |
| PoE Power Budget | 240W maximum (depending on power input) |
| Max. Number of Class 2 PDs @ 7 watts | 8 |
| Max. Number of Class 3 PDs @ 15.4 watts | 8 |
| Max. Number of Class 4 PDs @ 30.8 watts | 8 |
| PoE Extend Mode | Remote power feeding up to 100m in standard mode and 200m in extend mode |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable |
| Статус порта | Display each port’s speed duplex mode, link status, flow control status, auto negotiation status, trunk status |
| Зеркалирование порта | TX/RX/both 1 to 1 monitor |
| VLAN | 802.1Q tagged based VLAN, up to 255 VLAN groups Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN GVRP MVR (Multicast VLAN Registration) Up to 4K VLAN groups, out of 4094 VLAN IDs |
| Агрегация каналов | IEEE 802.3ad LACP/static trunk Supports 5 trunk groups with 10 ports per trunk group |
| QoS | Traffic classification based, strict priority and WRR 8-level priority for switching Port number 802.1p priority 802.1Q VLAN tag DSCP/TOS field in IP packet |
| IGMP-прослушивание | IGMP (v1/v2/V3) snooping, up to 255 multicast groups IGMP querier mode support |
| MLD-прослушивание | MLD (v1/v2) snooping, up to 255 multicast groups MLD querier mode support |
| Список контроля доступа | IP-based ACL/MAC-based ACL Up to 123 entries |
| Управление полосой пропускания | Per port bandwidth control Ingress: 500Kb~1000Mbps Egress: 500Kb~1000Mbps |
| Контроль шторма | Unicast/Multicast/Broadcast |
| Layer 3 Function | |
| IP-интерфейсы | Max. 8 VLAN interfaces |
| Таблица маршрутов | Max. 32 routing entries |
| Протоколы маршрутизации | IPv4 software static routing IPv6 software static routing |
| Управление | |
| Базовые интерфейсы управления | Console; Telnet; Web browser; SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2,TLSv1.2, SNMP v3 |
| ONVIF | ONVIF device discovery ONVIF device monitoring Floor Map |
| SNMP MIBs | RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2819 RMON MIB (Group 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB Power over Ethernet MIB |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Тестирование стабильности | IEC60068-2-32 (free fall) IEC60068-2-27 (shock) IEC60068-2-6 (vibration) |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab Gigabit 1000T IEEE 802.3z Gigabit SX/LX IEEE 802.3bz 2.5GBASE-X IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az Energy-Efficient Ethernet IEEE 802.3ah OAM IEEE 802.1ag Connectivity Fault Management(CFM) IEEE 1588 PTPv2 RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 793 TCP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 ITU-T G.8032 ERPS Ring ITU-T Y.1731 Performance Monitoring |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
