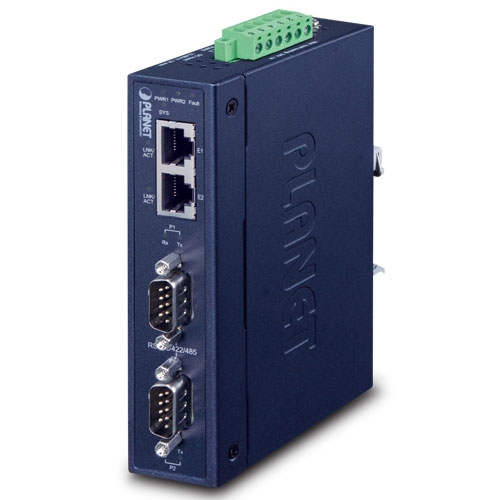

Сервер последовательных устройств PLANET ICS-2200T предназначен для преобразования RS232, RS422 и RS485 последовательных интерфейсов в промышленную сеть Fast Ethernet. Это решение позволяет эффективно и экономично расширять сетевые расстояния без необходимости замены существующих последовательных устройств и программного обеспечения. ICS-2200T оснащён двумя портами 10/100BASE-TX RJ45, обеспечивая гибкость подключения к различным сетевым инфраструктурам.

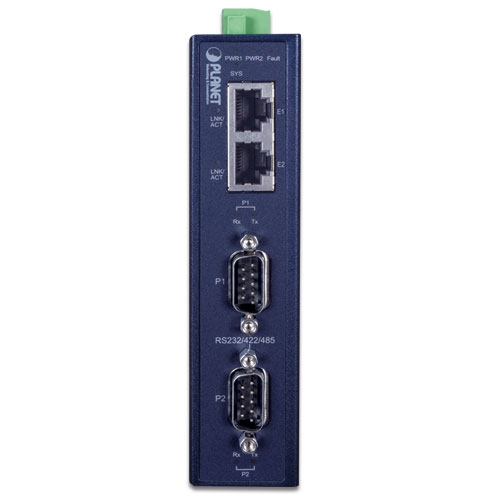

Устройство поддерживает различные режимы работы, включая TCP Server, TCP Client, UDP Client, Virtual COM, RFC2217, Telnet Server и Pair Connection. Скорость передачи данных достигает 921600 бит/с, что обеспечивает быструю и надёжную передачу информации. ICS-2200T оснащён двумя DB9 портами, поддерживающими RS232, RS422 и RS485 интерфейсы, что делает его универсальным решением для различных промышленных приложений.
Устройство функционирует в широком диапазоне температур от -40°C до 75°C, что позволяет его использование в сложных промышленных условиях. Корпус соответствует стандарту IP30, обеспечивая защиту от пыли и механических повреждений. ICS-2200T поддерживает два входа питания с диапазоном напряжений от 12 до 48 В DC, что повышает надёжность системы и обеспечивает бесперебойную работу при отказе одного из источников питания.
Сервер оснащён функцией оповещения о неисправностях, информируя пользователей о проблемах с устройством, что способствует оперативному реагированию и снижению времени простоя оборудования. ICS-2200T поддерживает управление через веб-интерфейс, Telnet и VCOM, обеспечивая гибкость в настройке и мониторинге устройства.
ICS-2200T находит применение в различных сферах промышленности, включая системы контроля доступа, где традиционные устройства с RS232 или RS485 интерфейсами могут быть интегрированы в Ethernet-сети для расширения дистанции передачи данных. В области управления технологическими процессами ICS-2200T позволяет удалённо контролировать и настраивать программируемые логические контроллеры (ПЛК), обеспечивая эффективное управление производственными процессами без необходимости физического присутствия на объекте.
ICS-2200T совместим с различными промышленными устройствами, оснащёнными последовательными интерфейсами, и может быть интегрирован в существующие системы автоматизации без значительных изменений в инфраструктуре. Его использование способствует повышению надёжности и эффективности промышленных сетей, обеспечивая стабильную и быструю передачу данных между устройствами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Serial Interface | |
| Serial Ports | 2 x DB9 male |
| Стандарты последовательного интерфейса | RS232/RS422/4-wire RS485/2-wire RS485 |
| Скорость передачи данных (бит/с) | 50bps to 921Kbps |
| Биты данных | 5, 6, 7, 8 |
| Тип чётности | Odd, Even, None, Space, Mark |
| Стоп-бит | 1, 1.5, 2 |
| Управление потоком |
RTS/CTS and DTR/DSR (RS232 only) XON/XOFF |
| Сигналы |
RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND 2-wire RS485: Data A (+), Data B (-), GND |
| Интерфейс Ethernet | |
| Порты Ethernet | 2 x RJ45 |
| Стандарт | 10/100BASE-TX |
| Расстояние | 100m |
| Архитектура коммутатора | Store-and-Forward |
| Таблица адресов | 1K |
| Защита от ЭСР (ESD) | 6KV |
| Защита от импульсных перенапряжений | 2KV |
| Аппаратное обеспечение | |
| Монтаж | DIN-rail kit and wall-mount ear |
| Корпус | Металлический корпус IP30 |
| Габариты (Ш x Г x В) | 32 x 87.8 x 135 mm |
| Вес | 477 g |
| Индикаторы LED |
System: Power 1, Power 2, Fault, SYS TP Port: Link/Active Serial Port: Tx and Rx |
| Требования к питанию | 12~48V DC, redundant power with polarity reverse protection function |
| Потребляемая мощность |
Full Loading 12VDC: 0.419A (5.1 watts) 24VDC: 0.227A (5.4 watts) 48VDC: 0.136A (6.5 watts) |

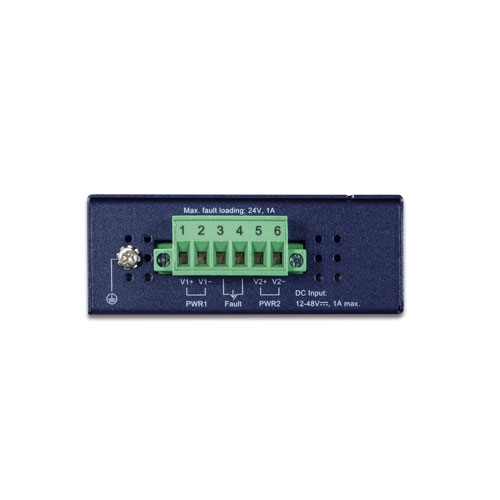

| Разъём |
Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 |
| DI and DO | N/A |
| Аварийный сигнал |
Provides one relay output for power failure Alarm relay current carry ability: 1A @ DC 24V |
| Кнопка сброса |
< 5 sec: System reboot > 5 sec: Factory default |
| Управление | |
| Интерфейсы управления |
Web management Telnet Console management Windows-based VCOM Utility management PLANET Smart Discovery Utility |
| Версия IP | IPv4 and IPv6 |
| Режим работы |
TCP Server TCP Client UDP Client Virtual COM RFC2217 Telnet Server Pair Connection – Remote (Slave) Pair Connection – Local (Master) |
| Поддерживаемые платформы утилиты виртуального COM |
Windows Base Only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install the latest version of WinPcap) Windows Server 2012 (Must install the latest version of WinPcap) Windows 10 |
| Alert | Built-in buzzer and RTC |
| Безопасность | Allow max. 4 accessible IP address hosts/ranges |
| SNMP MIBs |
RFC1213 MIB-II RFC1317 RS232-like MIB |
| Соответствие стандартам | |
| Соответствие регламентам |
FCC Part 15 Class A, CE Certification Class A |
| Тестирование стабильности |
IEC60068-2-32 (Free fall) IEC60068-2-27 (Shock) IEC60068-2-6 (Vibration) |
| Стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x flow control and back pressure RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1591 DNS (client only) RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client RFC 2732 Format for Literal IPv6 Addresses in URL's RFC 3315 DHCPv6 Client RFC 3513 IPv6 Addressing Architecture RFC 3596 DNSv6 RFC 4443 ICMPv6 EIA/TIA RS232/422/485 |
| Сертификация | RoHS |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
