Артикул:
ICS-2100T
Характеристики
Полное наименование:
—

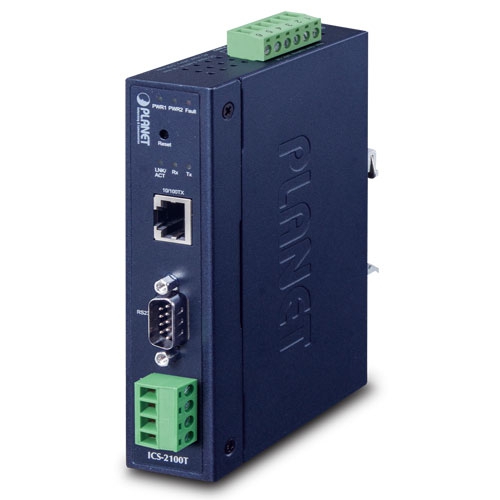

Промышленный преобразователь последовательных интерфейсов Planet ICS-2100T (IP30), 1 порт RS232/RS422/RS485, 1 порт 10/100BASE-TX, питание 9–48 В DC (двойное), управление через Web, Telnet и SNMP, диапазон температур -40…+75 °C.
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Преобразователь интерфейсов Planet ICS-2100T предназначен для преобразования последовательных интерфейсов RS-232, RS-422 и RS-485 в промышленную сеть Fast Ethernet. Это решение позволяет интегрировать старые устройства с последовательными портами в современные Ethernet-сети без необходимости их замены или модификации программного обеспечения.
Ключевыми техническими особенностями ICS-2100T являются:

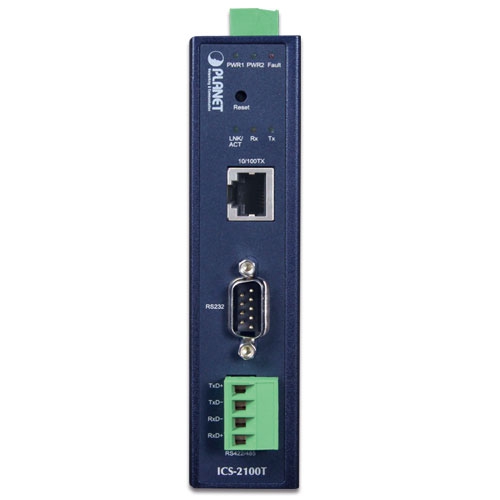

- Интерфейсы: Один порт RS-232 (DB9) и один порт RS-422/RS-485 (4-контактный разъем), поддерживающие скорости передачи данных от 50 до 921 600 бит/с.
- Сетевой интерфейс: Один порт 10/100BASE-TX RJ-45 с автоопределением MDI/MDI-X, обеспечивающий подключение к Ethernet-сети на расстоянии до 100 метров.
- Управление: Удаленное управление через веб-интерфейс, Telnet и утилиту VCOM, поддержка протоколов SNMPv1, v2c и SNMP Trap.
- Режимы работы: Поддержка различных режимов, включая TCP Server, TCP Client, UDP Client, Virtual COM, Telnet Server, Pair Connection (Remote и Local), Modbus Converter Server/Client.
- Питание: Двойной вход питания с диапазоном напряжений от 9 до 48 В DC или 24 В AC, обеспечивающий высокую доступность системы.
- Защита: Корпус стандарта IP30 с защитой от электромагнитных помех и импульсных перенапряжений, а также рабочая температура от -40 до 75°C, что позволяет использовать устройство в сложных промышленных условиях.
ICS-2100T находит применение в различных областях промышленности, включая:
- Системы управления доступом: Интеграция устройств с последовательными портами в Ethernet-сети для удаленного мониторинга и управления.
- Процессный контроль: Подключение программируемых логических контроллеров (PLC) к Ethernet-сети для удаленного управления и мониторинга.
- Системы видеонаблюдения: Расширение дистанции подключения камер с последовательными интерфейсами через Ethernet-сеть.
Преимущества ICS-2100T включают:
- Экономичность: Позволяет интегрировать существующие последовательные устройства в Ethernet-сеть без необходимости их замены.
- Гибкость: Поддержка различных режимов работы и интерфейсов, что обеспечивает совместимость с широким спектром устройств.
- Надежность: Высокий уровень защиты и широкий диапазон рабочих температур обеспечивают стабильную работу в сложных промышленных условиях.
ICS-2100T совместим с различными устройствами, оснащенными последовательными портами, и может интегрироваться в существующие системы автоматизации и управления, обеспечивая эффективное расширение сети и удаленный доступ к устройствам.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Serial Interface | |
| Serial Ports |
1 x DB9 male for RS232 1 x 4-Pin Terminal block for RS422 / RS485 |
| Стандарты последовательного интерфейса | RS232 / 4-wire RS422 or RS485 / 2-wire RS485 |
| Скорость передачи данных (бит/с) | 50bps to 921Kbps |
| Биты данных | 5, 6, 7, 8 |
| Тип чётности | 1, 1.5, 2 |
| Стоп-бит | Odd, Even, None, Space, Mark |
| Управление потоком |
RTS/CTS and DTR/DSR (RS232 only) XON/XOFF |
| Сигналы |
RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND 2-wire RS485: Data A (+), Data B (-), GND |
| Интерфейс Ethernet | |
| Порты Ethernet | 1 x RJ45 |
| Стандарт | 10/100BASE-TX |
| Расстояние | 100m |
| Защита от ЭСР (ESD) | 6KV |
| Защита от импульсных перенапряжений | 2KV |
| Аппаратное обеспечение | |
| Монтаж | DIN-rail kit and wall-mount ear |
| Корпус | IP 30 metal |
| Габариты (Ш x Г x В) | 32 x 87.8 x 135 mm |
| Вес | 392g |
| Индикаторы LED |
System: Power 1, Power 2, Fault, SYS TP Port: Link/Active Serial Port: Tx and Rx |
| Требования к питанию | 9~48V DC / 24V AC, redundant power with reverse polarity protection |
| Потребляемая мощность |
Full Loading 9VDC: 0.35A (3.15 watts) 12VDC: 0.28A (3.36 watts) 24VDC: 0.12A (3 watts) 48VDC: 0.08A (3.84 watts) |

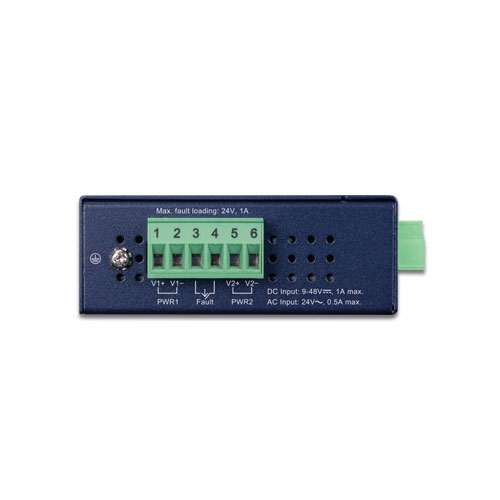

| Разъём |
Removable 6-pin terminal block for power input Pin 1/2 for Power 1, Pin 3/4 for fault alarm, Pin 5/6 for Power 2 |
| Аварийный сигнал |
Provides one relay output for power failure Alarm relay current carry ability: 1A @ DC 24V |
| Кнопка сброса |
< 5 sec: System reboot > 5 sec: Factory default |
| Управление | |
| Интерфейсы управления |
Web management Telnet Console management Windows-based VCOM Utility management SNMPv1, v2c / SNMP Trap UNI-NMS monitoring PLANET Smart Discovery Utility |
| Версия IP | IPv4 and IPv6 |
| Режим работы |
TCP Server TCP Client UDP Client Virtual COM RFC2217 Telnet Server Pair Connection – Remote (Slave) Pair Connection – Local (Master) Modbus converter server / client |
| Поддерживаемые платформы утилиты виртуального COM |
Windows-based Only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install the latest version of WinPcap) Windows Server 2012 (Must install the latest version of WinPcap) Windows 10 |
| Безопасность | Allow max. 4 accessible IP address hosts/ranges |
| SNMP MIBs |
RFC1213 MIB-II RFC1317 RS232-like MIB |
| Соответствие стандартам | |
| Соответствие регламентам |
FCC Part 15 Class A, CE Certification Class A |
| Тестирование стабильности |
IEC60068-2-32 (Free fall) IEC60068-2-27 (Shock) IEC60068-2-6 (Vibration) |
| Стандарты |
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1591 DNS (client only) RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client RFC 2732 Format for Literal IPv6 Addresses in URL's RFC 3315 DHCPv6 Client RFC 3513 IPv6 Addressing Architecture RFC 3596 DNSv6 RFC 4443 ICMPv6 EIA/TIA RS232/422/485 |
| Сертификация | RoHS |
| Эксплуатационные условия | |
| Рабочая температура | -40 ~ 75 °C |
| Температура хранения | -40 ~ 85 °C |
| Влажность | 5 ~ 95% (без конденсации) |
