Артикул:
CS-6306R
Характеристики
Полное наименование:
—

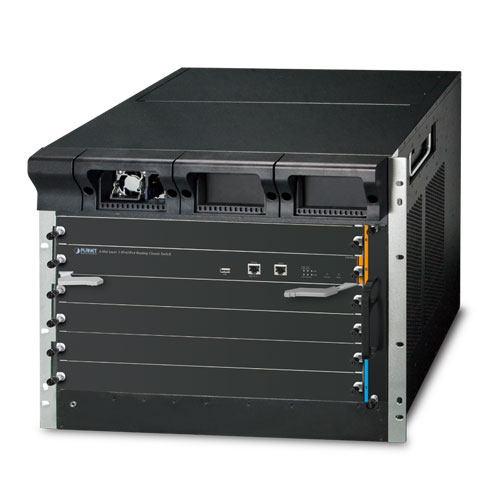

Шасси коммутатора уровня 3 с поддержкой IPv6/IPv4 Planet CS-6306R, 6 слотов (2 управления, 4 коммутации), 3 слота питания, 1 модуль вентиляторов.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Коммутатор PLANET CS-6306R представляет собой высокопроизводительное шасси с шестью слотами, предназначенное для крупных сетевых инфраструктур, таких как предприятия, университетские кампусы, сообщества, интернет-провайдеры и центры обработки данных. Он обеспечивает гибкую конфигурацию, высокую плотность портов и надежность, необходимые для эффективного управления трафиком в масштабируемых сетях.
Ключевые технические особенности CS-6306R включают:

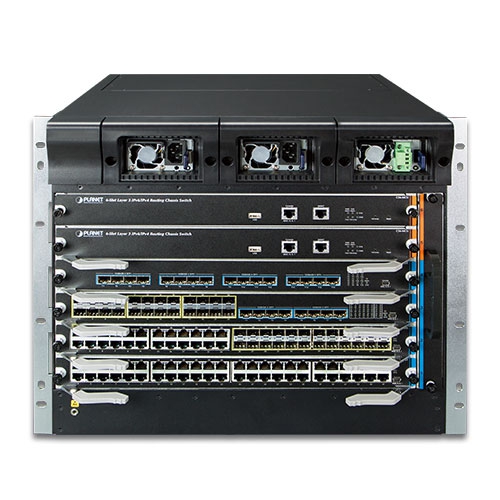

- Модульная архитектура: шесть слотов для модулей, включая два для управляющих и четыре для коммутационных, что позволяет гибко настраивать конфигурацию системы.
- Высокая плотность портов: возможность установки до 192 портов Gigabit Ethernet, 192 портов SFP, 64 портов 10G SFP+ или 16 портов 40G QSFP+, обеспечивая масштабируемость и гибкость при развертывании сети.
- Резервированное питание: три слота для источников питания, поддерживающие горячую замену, что повышает надежность и обеспечивает бесперебойную работу системы.
- Поддержка IPv4 и IPv6: полная поддержка протоколов IPv4 и IPv6, включая RIP, OSPF, BGP и PIM, что обеспечивает совместимость с современными сетевыми стандартами.
- Управление качеством обслуживания (QoS): возможность приоритизации трафика с помощью 8 уровней приоритета, что гарантирует эффективное распределение ресурсов сети.
- Безопасность: функции ACL, DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для защиты от различных типов атак и обеспечения безопасности сети.
- Управление: поддержка SNMP, SSH, SSL и Web-интерфейса для удобного и безопасного управления устройством.
CS-6306R идеально подходит для использования в качестве магистрального коммутатора в крупных корпоративных сетях, центрах обработки данных и в качестве агрегирующего коммутатора в IP-метрополитенских и широкополосных сетях. Его высокая производительность и гибкость позволяют эффективно управлять большими объемами данных и обеспечивать надежную связь между различными сегментами сети.
Преимущества CS-6306R включают:
- Масштабируемость: возможность расширения сети без значительных изменений в инфраструктуре благодаря модульной архитектуре.
- Надежность: резервированное питание и поддержка горячей замены компонентов обеспечивают бесперебойную работу системы.
- Гибкость: широкий выбор коммутационных модулей позволяет адаптировать устройство под конкретные потребности сети.
- Совместимость: поддержка различных стандартов и протоколов обеспечивает интеграцию с существующим оборудованием и сетевой инфраструктурой.
CS-6306R является надежным и высокопроизводительным решением для построения масштабируемых и эффективных сетевых инфраструктур, отвечающих современным требованиям бизнеса и технологий.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Аппаратные характеристики | |
| Общее количество слотов | 6 |
| Макс. количество управляющих модулей | 2 (slots 5 and 6) Supports dual master control redundancy and automatic recovery |
| Макс. количество коммутационных модулей | 4 (slots 1 to 4) |
| Number of Power Supply Bays | 3 |
| Количество лотков вентиляторов | 1, hot-pluggable |
| Габариты (Ш x Г x В) | 482 x 370 x 397 mm (with rack-mount kit) 9U high |
| Вес | 21.6kg (empty) 24.8kg (Chassis with 1 AC power module and 1 management module) |
| Требования к питанию | AC: Input 100-240V, 7A max. 50~60 Hz DC: Input 36-72V, 20A max. |
| Потребляемая мощность | <550W |
| Management Module CS6-MCU | |
| Порт управления | One 10/100/1000BASE-TX RJ45 port |
| Консоль | One RJ45-to-RS232 serial port (9600, 8, N, 1) |
| USB | 1 x USB2.0 Type A for USB Storage device use. |
| Кнопка | Reset button: System reboot only Hot-swap button: Force swap master and slave management modules Host LED lit up to show the host swap procedure is completed |
| Доступные коммутационные модули | |
| CS6-S24S8X | 24-Port 1000BASE-X SFP + 8-Port 10GBASE-X SFP+ Backward compatible with 100BASE-FX SFP transceivers |
| CS6-S24T8X | 24-Port 10/100/1000BASE-T + 8-Port 10GBASE-X SFP+ SFP+ slot is backward compatible with 1000BASE-X SFP transceivers |
| CS6-S48T | 48-Port 10/100/1000BASE-T |
| CS6-S48S | 48-Port 1000BASE-X SFP Backward compatible with 100BASE-FX SFP transceivers |
| CS6-S24T24S | 24-Port 10/100/1000BASE-T + 24-Port 1000BASE-X SFP |
| CS6-S16X | 16-Port 10GBASE-X SFP+ Backward compatible with 1000BASE-X SFP transceivers |
| CS6-S4Q | 4-Port 40GBASE-X QSFP+ Supports 40GBASE-SR4/LR4 QSFP+ transceivers and 40G QSFP+ to 4x10G SFP+ breakout cable |
| CS6-16PON4C4S4X | 16-Port xPON + 4-Port Gigabtit TP/SFP + 4-Port 1000BASE-X SFP + 4-Port 10GBASE-X SFP+ SFP+ slot is backward compatible with 1000BASE-X SFP transceivers |
| Общая ёмкость портов | |
| Max. 10/100/1000BASE-T | 192 |
| Max. 1000BASE-X SFP Ports | 192 |
| Max. 10G SFP+ Ports | 64 |
| Max. 40G QSFP+ Ports | 16 |
| Max. GPON Ports | 96 |
| Производительность коммутации | |
| Схема обработки коммутации | Store-and-Forward |
| Ёмкость коммутатора | 1.28/2.56Tbps |
| Пропускная способность коммутатора | 810/1920 Mpps |
| Таблица MAC-адресов | 32K |
| Таблица ARP | IPv4 16K \ IPv6 8K |
| Таблица VLAN | 4K VLAN entries |
| Таблица ACL | Ingress Filter: 2560 Egress Filter: 1024 |
| Общий буфер данных | 32MB |
| Интерфейс Layer 3 | Max. 256 VLAN interfaces for IPv4 Max. 256 VLAN interfaces for IPv6 |
| Таблица маршрутов | IPv4 Protocol: 16K IPv6 Protocol: 8K |
| Таблица мультикаста | Layer3 2K Layer2 2K |
| Управление потоком | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
| Jumbo Frame | 9216Bytes |
| FLASH | 64Mbytes |
| ОЗУ | 1Gbytes |
| Функции IPv4 Layer 3 | |
| Протокол маршрутизации IP | RIP v1/v2 OSPFv2 BGP (Border Gateway Protocol) Static routing |
| Протокол многоадресной маршрутизации | PIM-DM and PIM-SM PIM-SSM |
| Интерфейс маршрутизации | 256 |
| Функции маршрутизации | VRRP Policy routing Load balance through equal-cost routing GR (Graceful Restart) of OSPF and BGP BFD (Bidirectional Forwarding Detection) for OSPF and BGP IS-IS, Intermediate system to intermediate system |
| Функции IPv6 Layer 3 | |
| Протокол маршрутизации IP | RIPng OSPFv3 BGP4+ |
| Протокол многоадресной маршрутизации | PIM-DM and PIM-SM PIM-SSM |
| Функции маршрутизации | Manual tunnel ISATAP tunnel 6-to-4 tunnel |
| Функции IPv6 | ICMPv6, DHCPv6, ACLv6, IPv6 Telnet IPv6 Neighbor Discovery Path MTU Discovery |
| Функции Layer 2 | |
| Настройка порта | Port disable/enable Auto-negotiation 10/100/1000Mbps full and half duplex mode selection Flow control disable/enable Bandwidth control on each port Port loopback detect |
| Зеркалирование порта | TX/RX/Both Many to 1 |
| Агрегация каналов | Supports link aggregation cross switch module |
| VLAN | IEEE 802.1Q tag-based VLAN, IEEE 802.1ad Q-in-Q VLAN stacking/tunneling GVRP for VLAN management Private VLAN Up to 4K VLAN groups |
| Протокол STP | IEEE 802.1D Spanning Tree Protocol (STP) IEEE 802.1w Rapid Spanning Tree Protocol (RSTP) IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) BPDU protection, root protection |
| IPv4 IGMP Snooping | IPv4 IGMP v1/v2/v3 snooping IPv4 Querier mode support IGMP Filtering and IGMP Throttling IGMP Proxy reportin IGMP mmulticast forwarding Up to 8K multicast groups |
| IPv6 MLD Snooping | IPv6 MLD v1/v2 snooping Multicast VLAN Register (MVR) Up to 8K multicast groups |
| QoS | 8 priority queues on all switch ports Scheduling for priority queues - Weighted Round Robin (WRR) - Strict priority (SP) - SP+WRR Traffic classification: - IEEE 802.1p CoS - DSCP - DiffServ - Precedence - TOS - VLAN ID - IP ACL - MAC ACL Policy-based ingress and egress QoS 802.1p and DSCP priority remark |
| Контроль шторма | Suppression of broadcast, multicast and unknown unicast packet |
| Управление полосой пропускания | Ingress and Egress At least 64Kbps stream |
| Кольцевая топология | MSTP, IEEE 802.1s Multiple Spanning Tree Protocol |
| Функции безопасности | |
| Список контроля доступа | Supports Standard and Expanded ACL - IP-based ACL - MAC-based ACL - Time-based ACL ACL based on: - MAC Address - IPv4/IPv6 IP Address - Protocol-number - sport/dport - ToS/Precedence Ingress Filter: 2560 entries Egress Filter: 1024 entries |
| Безопасность | MAC address limitation and MAC address filtering MAC sticky (IP + MAC + Port binding) Port isolation DHCP snooping, DHCP option 82 Dynamic ARP inspection IP source guard Defined against DoS or TCP attacks |
| AAA | TACACS+ and IPv4/IPv6 over RADIUS |
| Контроль сетевого доступа | IEEE 802.1x port-based network access control |
| Функции управления | |
| Системная конфигурация | Console and Telnet Web browser SNMP v1, v2c |
| Безопасные интерфейсы управления | SSHv2, SSLv3 Maximum 8 sessions for SSH and Telnet connection |
| Интерфейс управления | CLI/MGMT/Telnet/SSH |
| Управление системой | IPv4 and IPv6 dual stack management SNMP MIB and TRAP SNMP RMON 1, 2, 3, 9 four groups Firmware upgrade by TFTP protocol through Ethernet network Configuration upload/download through TFTP protocol Supports IEEE 802.1ab LLDP protocol NTP and SNTP client RADIUS authentication for IPv4/IPv6 login user name and password Statistics analysis of sFlow and Netflow |
| Управление событиями | Remote syslog System log |
| SNMP MIBs | RFC 1213 MIB-II RFC 1215 Internet Engineering Task Force RFC 1271 RMON RFC 1354 IP-Forwarding MIB RFC 1493 Bridge MIB RFC 1643 Ether-like MIB RFC 1907 SNMPv2 RFC 2011 IP/ICMP MIB RFC 2012 TCP MIB RFC 2013 UDP MIB RFC 2096 IP forward MIB RFC 2233 if MIB RFC 2452 TCP6 MIB RFC 2454 UDP6 MIB RFC 2465 IPv6 MIB RFC 2466 ICMP6 MIB RFC 2573 SNMPv3 notification RFC 2574 SNMPv3 VACM RFC 2674 Bridge MIB Extensions |
| Соответствие стандартам | |
| Соответствие регламентам | FCC Part 15 Class A, CE |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3z 1000BASE-SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3ae 10Gigabit Ethernet IEEE 802.3ba 40Gigabit Etherent IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1d Spanning Tree protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1ad Double VLAN tagging (Q-in-Q) IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3az Energy Efficient Ethernet RFC 768 UDP RFC 783 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 RFC 2328 OSPF v2 RFC 1058 RIP v1 RFC 2453 RIP v2 RFC 2080 RIPng for IPv6 RFC 2740 OSPFv3 for IPv6 |
| Эксплуатационные условия | |
| Рабочие условия | Temperature: 0 ~ 50 degrees C Relative Humidity: 10 ~ 90% (non-condensing) |
| Условия хранения | Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 90% (non-condensing) |
