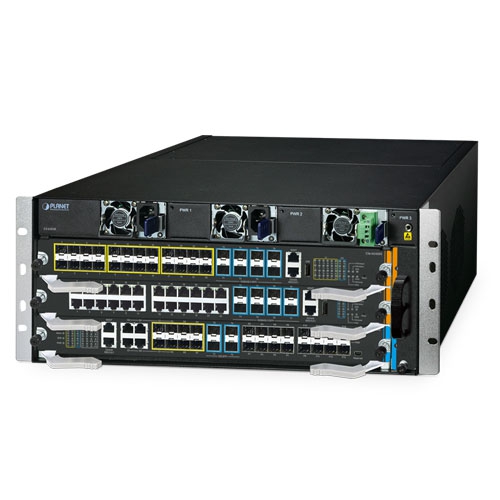

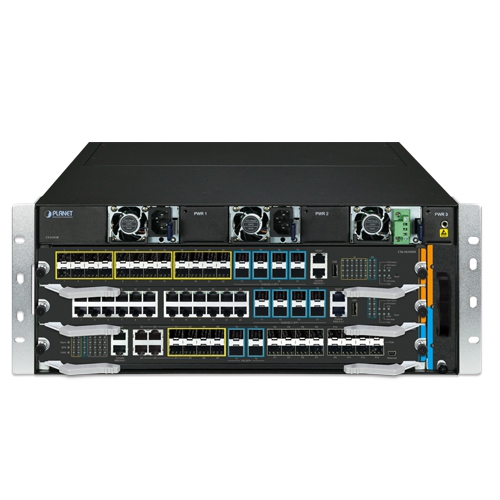

Planet CS-6303R — шасси коммутатора L3 (3 слота)

Коммутатор шасси PLANET CS-6303R представляет собой высокопроизводительное решение для построения масштабируемых и надежных сетевых инфраструктур. С тремя слотами для модулей и резервированным источником питания, он обеспечивает гибкость в конфигурации и высокую плотность портов, что делает его идеальным выбором для крупных предприятий, кампусов, сообществ, интернет-провайдеров и центров обработки данных.

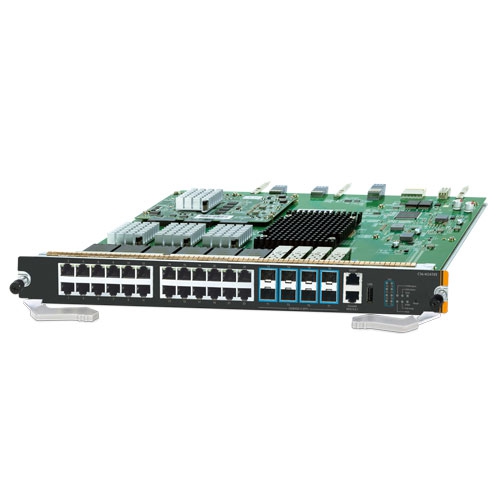

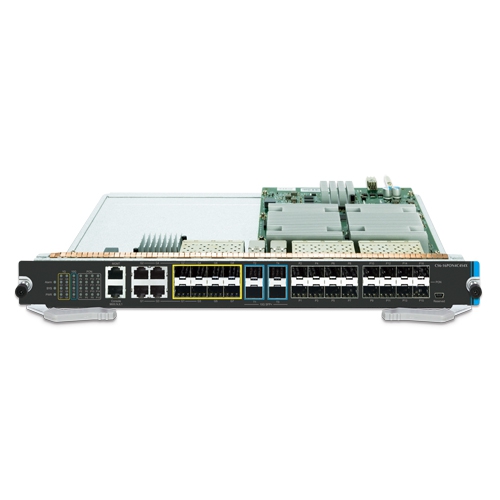

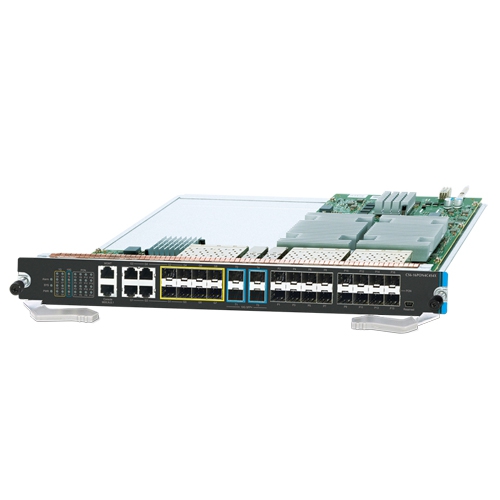

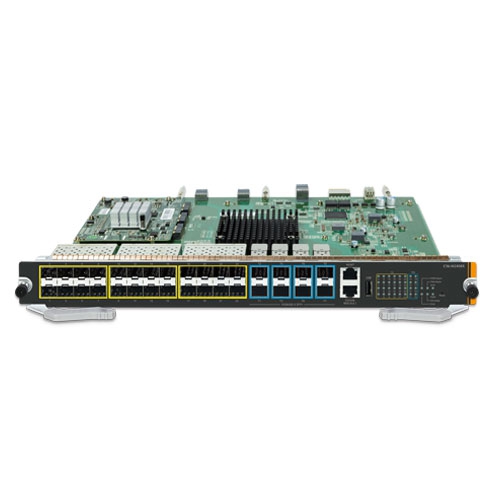

CS-6303R поддерживает различные модули управления и коммутации, позволяя адаптировать систему под конкретные потребности. Например, один управляющий модуль может работать с двумя коммутационными модулями, или два управляющих модуля могут работать совместно для обеспечения резервирования системы. Это обеспечивает гибкость в развертывании сети и повышает ее надежность.

Коммутатор обеспечивает высокую производительность с поддержкой гигабитных, 10-гигабитных и 40-гигабитных Ethernet-соединений. Его масштабируемая и гибкая модульная архитектура поддерживает до 1,47 Тбит/с пропускной способности в одной системе, что делает его подходящим для ядра сети кампусов, корпоративных сетей и агрегационного уровня IP-метрополитенских сетей.

CS-6303R поддерживает полный набор функций уровня 3, включая протоколы маршрутизации RIP, RIPng, OSPFv2 и OSPFv3, что облегчает быструю развертывание и управление как традиционными L2, так и L3 сетями. Он также оснащен расширенными функциями мультикастинга, такими как IPv4 IGMPv1/v2/v3 и IPv6 MLD v1/v2, а также поддерживает протоколы PIM-DM, PIM-SM и PIM-SSM для надежной передачи мультикаст-трафика.

Полная поддержка IPv6, включая технологии туннелирования IPv4-to-IPv6 и IPv6-to-IPv4, а также функции IPv6 Neighbor Discovery, DHCPv6 и ACL, обеспечивает совместимость с современными сетевыми стандартами и требованиями.

Для обеспечения высокой надежности ключевые компоненты CS-6303R, такие как управляющий модуль, система питания и система охлаждения, имеют резервирование и поддерживают горячую замену без вмешательства пользователя. Коммутатор поддерживает функции In-Service Software Upgrade (ISSU) и Graceful Restart (GR) для протоколов маршрутизации OSPF и BGP, обеспечивая непрерывную передачу данных при обновлении системы. Также поддерживается Bidirectional Forwarding Detection (BFD) для быстрой диагностики и восстановления после сбоев.

Для критически важных сетевых приложений CS-6303R предлагает механизмы защиты от сбоев и быструю самовосстановление, включая протоколы VRRP и IEEE 802.1s MSTP, обеспечивая восстановление сети менее чем за 50 мс в кольцевой топологии.

Коммутатор поддерживает централизованное управление стеком оборудования, позволяя объединять несколько устройств в логический стек с единым IP-адресом для управления. Это упрощает управление портовой плотностью, uplink-соединениями и производительностью стека, а также обеспечивает резервирование и целостность данных при отказе одного из коммутаторов в стеке.

Для обеспечения безопасности CS-6303R предлагает полный набор списков контроля доступа (ACL) от уровня 2 до уровня 4, включая фильтрацию пакетов по IP-адресам, портам TCP/UDP и типичным сетевым приложениям. Механизмы защиты включают аутентификацию пользователей и устройств на основе портов и MAC-адресов (IEEE 802.1x), а также функцию private VLAN для предотвращения коммуникации между портами на периферии сети, обеспечивая конфиденциальность пользователей.

Дополнительные функции безопасности включают DHCP Snooping, IP Source Guard и Dynamic ARP Inspection для предотвращения атак на уровне IP и ARP, что позволяет администраторам строить высокозащищенные корпоративные сети с минимальными усилиями.

Для обеспечения качества обслуживания (QoS) CS-6303R поддерживает 8 приоритетных очередей на всех портах, различные механизмы планирования очередей, такие как Weighted Round Robin (WRR) и Strict Priority (SP), а также классификацию трафика по различным параметрам, включая CoS, DSCP, IP precedence и ACL. Это позволяет эффективно управлять трафиком для различных типов приложений, включая голосовые, видео и данные.

Для эффективного и безопасного управления CS-6303R оснащен интерфейсами управления через консоль, веб-интерфейс и SNMP. Встроенный веб-интерфейс предоставляет удобный и независимый от платформы инструмент для управления и настройки, а текстовый интерфейс доступен через Telnet и консольный порт. Для стандартизированного мониторинга и управления поддерживается SNMPv3 с шифрованием данных, а также SSHv2, TLSv1.2 и SSLv3 для безопасного удаленного управления.

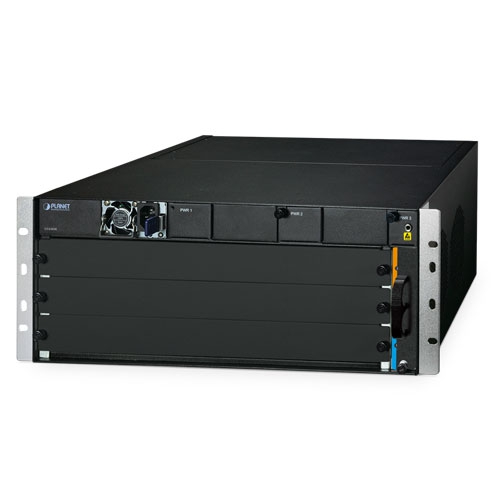

Дизайн источника питания CS-6303R обеспечивает легкость замены модуля питания благодаря съемному блоку питания с входом 100–240 В переменного тока. Дополнительно предусмотрены два дополнительных слота для резервных источников питания на передней панели, позволяя установить второй блок питания переменного или постоянного тока для обеспечения резервирования. AC и DC варианты взаимозаменяемы, что повышает гибкость и надежность системы.

В целом, коммутатор шасси PLANET CS-6303R предлагает высокую производительность, гибкость и надежность, необходимые для построения современных корпоративных и провайдерских сетей, обеспечивая эффективное управление трафиком, безопасность и масштабируемость.

Основные характеристики:
