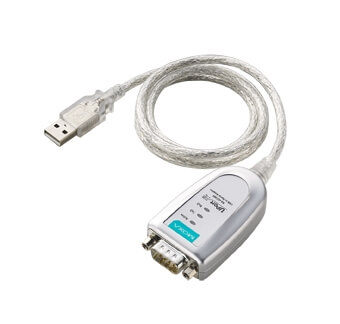

Преобразователь USB в RS-422/485 MOXA UPort 1130 предназначен для обеспечения надежного и эффективного подключения устройств с интерфейсами RS-422 или RS-485 к компьютерам через USB-порт. Это решение идеально подходит для применения в мобильных и инструментальных системах, а также для подключения кассовых терминалов и других периферийных устройств, требующих последовательного интерфейса.
Ключевые технические особенности устройства включают:
- Интерфейс USB: USB Type A, совместимый с USB 1.1 и 2.0, обеспечивает скорость передачи данных до 12 Мбит/с (Full-Speed USB).
- Последовательный интерфейс: 1 порт RS-422/485 с разъемом DB9 'папа'. Поддержка программно выбираемых режимов RS-422 и RS-485 (2-проводный и 4-проводный).
- Скорость передачи данных: от 50 до 921600 бит/с, что позволяет адаптировать устройство под различные требования приложений.
- Буфер данных FIFO: 64 байта, обеспечивающий эффективную обработку данных и снижение нагрузки на систему.
- Электромагнитная совместимость (EMI): соответствует стандартам CISPR 32 и FCC Part 15 Subpart B Class B, обеспечивая минимальные помехи в работе устройства.
- Электромагнитная совместимость (EMS): соответствует стандартам IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS), IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS), IEC 61000-4-8, EN 55024 и EN 55032, что гарантирует устойчивость устройства к внешним электромагнитным воздействиям.
- Габаритные размеры: 38.4 x 60 x 20 мм, вес 0.06 кг, что обеспечивает компактность и удобство размещения устройства в ограниченных пространствах.
- Рабочие условия: температура от 0 до 55°C, влажность от 5 до 95%, что позволяет использовать устройство в различных климатических условиях.
- Питание: питание по шине USB, потребление тока 60 мА при 5 В, что упрощает установку и снижает потребность в дополнительных источниках питания.
Устройство совместимо с операционными системами Windows (95/98/ME/NT/2000, XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), 2012 (x64)), Windows Embedded CE 5.0/6.0 и различными версиями Linux (2.4.x, 2.6.x, 3.x), что обеспечивает широкую совместимость с различными платформами и упрощает интеграцию в существующие системы.
Преимущества MOXA UPort 1130 включают:
- Простота установки: plug and play решение, не требующее дополнительных I/O или IRQ, что ускоряет процесс развертывания.
- Гибкость подключения: поддержка различных режимов RS-422 и RS-485, включая 2-проводный и 4-проводный, что позволяет подключать широкий спектр устройств.
- Надежность: встроенная защита от электростатических разрядов (ESD) до 15 кВ и гальваническая изоляция 2 кВ (в модели UPort 1130I) обеспечивают защиту от внешних помех и повышают надежность работы устройства.
- Компактность: небольшие размеры и легкий вес позволяют интегрировать устройство в ограниченные пространства без значительного увеличения габаритов системы.
MOXA UPort 1130 является надежным и эффективным решением для подключения устройств с интерфейсами RS-422/485 к компьютерам через USB, обеспечивая высокую скорость передачи данных, гибкость подключения и простоту установки, что делает его идеальным выбором для различных промышленных и коммерческих приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 38.4 x 60 x 20 |
| Ссылка на сайт moxa.com | http://www.moxa.com/product/UPort_1130_1130I.htm |
| Потребление тока | 60 мА при 5 В |
| Скорость передачи данных | 12 Мбит/с (Full-Speed USB) |
| Количество последовательных портов | 1 |
| Буфер данных FIFO, байт | 64 |
| Вес нетто, кг | 0.06 |
| Среднее время наработки на отказ (MTBF), часов | 1949025 |
| Материал корпуса | Пластик |
| Монтаж | Настольный/настенный |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class B |
| Электромагнитная совместимость (EMS) | IEC 61000-4-3 RS IEC 61000-4-5 Surge IEC 61000-4-6 CS IEC 61000-4-8 IEC 61000-4-2 (ESD) IEC 61000-4-4 (EFT) |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Рабочее напряжение | Питание по шине USB |
| Рабочая влажность, % | 5 ~ 95 |
| Рабочая температура, °C | 0 ~ +55 |
| Температура хранения, °C | -20 ~ +70 |
| Четность | нет, чет, нечет, 0, 1 |
| Разъем последовательного порта | DB9 'папа' |
| Тип последовательных портов | RS-422/485 RS-422 RS-485 |
| Бит данных | 5, 6, 7, 8 |
| Скорость передачи данных, бит/с | 50 ~ 921600 |
| Управление потоками данных | RTS/CTS, XON/XOFF |
| Стоповые биты | 1, 1.5, 2 |
| Передаваемые сигналы | RS-422: TxD+, TxD-, RxD+, RxD-, GND RS-485 (2-проводный): Data+, Data-, GND RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND |
| Тип USB-порта | USB Type A (подключается напрямую к PC) |
| Стандарт USB | USB 1.1, совместим с USB 2.0 |
| Драйверы для ОС | Windows 95/98/ME/NT/2000 Linux 2.4.x Linux 2.6.x Linux 3.x Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64) Windows 2012 (x64) Windows Embedded CE 5.0 Windows Embedded CE 6.0 |
| Тип устройства | Преобразователь USB |
| Серия устройства | UPort 1100 |
