Артикул:
PTC-101-M-ST-LV
Характеристики
Полное наименование:
—
Конвертер PTC-101-M-ST-LV 10/100BaseT(X) to 100BaseFX converter, multi-mode, ST, dual redundant power (20-70 VDC), -40 to 85C
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.

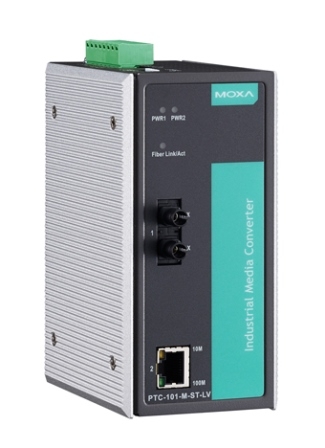

Конвертер MOXA PTC-101-M-ST-LV предназначен для преобразования сигналов Ethernet 10/100BaseT(X) в 100BaseFX, обеспечивая надежную и эффективную передачу данных в промышленных сетях. Устройство оснащено двумя портами: одним для витой пары (RJ45) и одним для оптоволокна (ST-разъем), что позволяет интегрировать его в различные сетевые инфраструктуры.
Ключевые технические особенности включают:
- Поддержка стандартов IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX — обеспечивает совместимость с широким спектром сетевых устройств.
- Многомодовый оптоволоконный интерфейс с разъемом ST — позволяет передавать данные на расстояния до 2 км при использовании соответствующего кабеля.
- Релейный вывод с одним каналом — обеспечивает автоматическое оповещение об обрыве связи или электропитания, повышая надежность системы.
- Двойное питание постоянного тока (20–72 В) — поддержка резервного источника питания повышает отказоустойчивость устройства.
- Рабочий диапазон температур от -40 до +85 °C — гарантирует стабильную работу в экстремальных условиях.
- Металлический корпус с защитой IP30 — обеспечивает защиту от пыли и механических повреждений, продлевая срок службы устройства.
Области применения конвертера PTC-101-M-ST-LV включают:
- Промышленные сети — интеграция в системы автоматизации и управления для обеспечения надежной передачи данных.
- Энергетический сектор — использование в распределительных подстанциях и других объектах энергетической инфраструктуры.
- Транспортные системы — применение в железнодорожных и других транспортных сетях, соответствующих стандартам EN 50121-4 и EN 50155.
Преимущества устройства включают:
- Автосогласование и авто-MDI/MDI-X — упрощает подключение и настройку сети.
- Функция Link Fault Pass-Through (LFP) — обеспечивает передачу сигналов об ошибках между устройствами, повышая надежность сети.
- Поддержка релейного вывода — позволяет интегрировать систему оповещения об обрыве связи или электропитания в более сложные системы мониторинга.
- Высокая степень защиты — соответствие стандартам IEC 61850-3 и IEEE 1613 для применения в электрических подстанциях.
Конвертер MOXA PTC-101-M-ST-LV обеспечивает надежную и эффективную передачу данных в промышленных сетях, соответствуя современным требованиям к оборудованию для критически важных приложений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Вес нетто, кг | 0.69 |
| Габаритные размеры, мм | 152.15 x 123.46 x 66.65 |
| Общее количество портов | 2 |
| Витая пара (разъем RJ45) | 1 |
| Количество каналов релейного вывода | 1 |
| Светодиодные индикаторы | PWR1, PWR2, Fiber Link, 10/100M |
| Ссылка на сайт moxa.com | https://www.moxa.com/product/PTC-101.htm |
| Мощность оптического передатчика, дБм | -20 |
| Допустимые потери в канале связи, дБм | 12 |
| Насыщение приемника, дБм | -6 |
| Чувствительность оптического приемника, дБм | -32 |
| Многомодовое оптоволокно (разъем ST) | 1 |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X), 100BaseFX |
| Потребление тока | 170 мА при 20 В |
| Среднее время наработки на отказ (MTBF), часов | 1211613 |
| Тип разъема для "витой пары" | RJ45 |
| Материал корпуса | Металл |
| Монтаж | На DIN-рейку настольный/настенный (опционально) |
| Вибрации | IEC 60870-2-2 IEC 61850-3 |
| Применение на транспорте | EN 50121-4 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Свободное падение | IEC 60068-2-32 |
| Электромагнитная совместимость (EMS) | EN 61000-4-11 EN 61000-4-8 EN 61000-4-2 (ESD) EN 61000-4-4 (EFT) EN 61000-4-6 (CS) EN 61000-4-5 (Surge) EN 61000-4-3 (RS) |
| Безопасность | UL60950-1 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Применение на электрических подстанциях | IEC 61850-3 IEEE 1613 |
| Автоматическое оповещение об обрыве связи по порту | При помощи реле |
| Автоматическое оповещение об обрыве электропитания | При помощи реле |
| Нагрузочная способность реле | 1 А при 24 В пост. |
| Возможность подключения резервного источника электропитания | Есть |
| Защита от неверной полярности | Есть |
| Рабочее напряжение | 20 ~ 72 В пост. 48 В пост. 24 В пост. |
| Разъем электропитания | Клемма |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая температура, °C | -40 ~ +85 |
| Рабочая влажность, % | 5 ~ 95 |
| Дальность передачи по оптоволокну | до 4 км |
| Длина волны по оптоволокну, нм | 1300 |
| Тип оптоволоконного кабеля | 50/125 мкм, 62.5/125 мкм |
| Защита по току | 1.6 А |
| Защита от пыли и влаги | IP30 |
| Разъем оптического порта | ST |
| Тип устройства | Медиаконвертер |
| Тип оптики | Многомодовая |
| Скорость передачи данных | 100 Мбит/сек |
| Серия устройства | PTC-100 |
